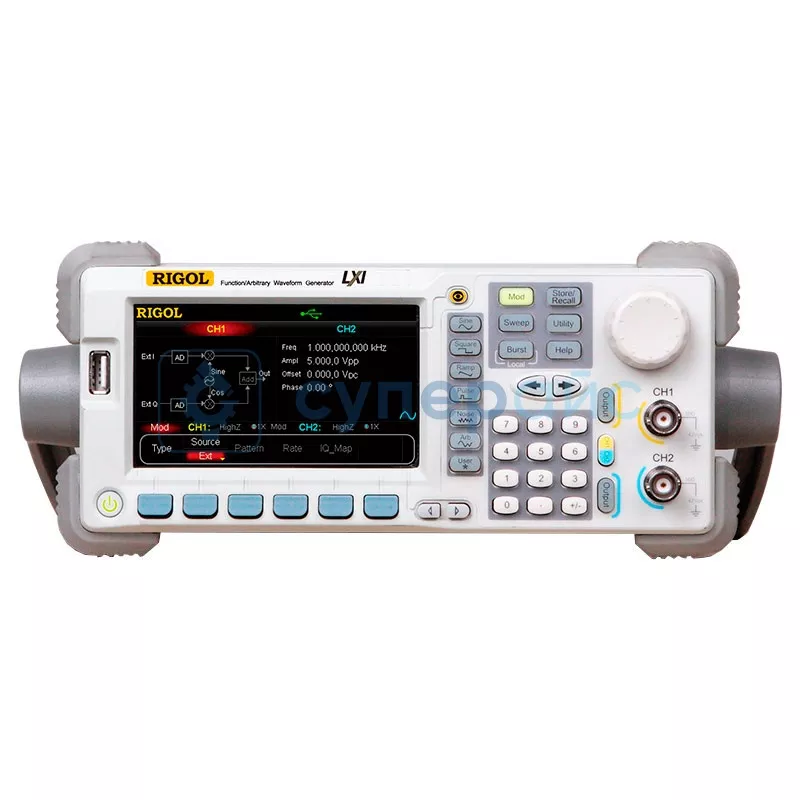

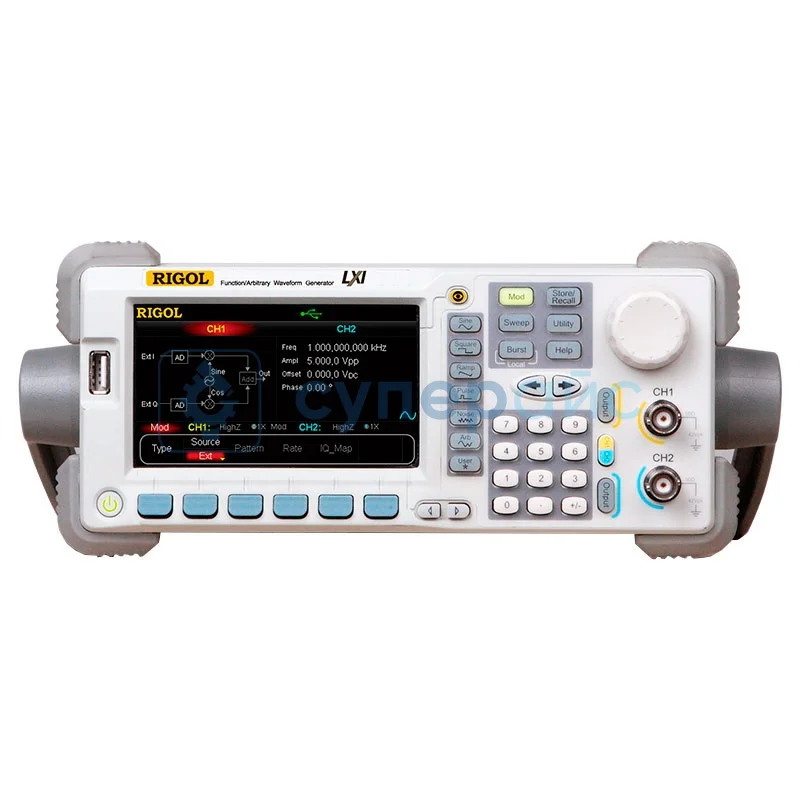

Двухканальный генератор сигнала RIGOL DG5072
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
209 429 ₽
209 429 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
21811
Модель (серия)
DG5072
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG5072
Артикул (код товара)
21811
Модель (серия)
DG5072
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
70 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Виды модуляции
АМн
ЧМн
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
I/Q
ЧМн
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
I/Q
Показать больше
Показать меньше
Описание RIGOL DG5072
Технические характеристики RIGOL DG5072
| Количество каналов | 2 |
| Выходная частота | 70 МГц |
| Частота дискретизации | 1000 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синус, квадрат, рампа, импульс, шум |
| Встроенные сигналы произвольной формы | синус, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Хаверсин, Лоренц, двухтональный, постоянный ток |
| Частотные характеристики | |
| Синус | 1 мкГц - 70 МГц |
| Квадрат | 1 мкГц - 70 МГц |
| Рампа | 1 мкГц - 3 МГц |
| Пульс | 1 мкГц - 50 МГц |
| Шум | полоса пропускания 250 МГц |
| Арб | 1 мкГц - 50 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 - 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения | типичный (0 дБм) < 70 МГц: < - 40 дБн |
| Полное гармоническое искажение | < 0,5 % (10 Гц - 20 кГц, 0 дБм) |
| Ложный (негармонический) | типичный (0 дБм) ≤ 70 МГц: < - 50 дБн |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: < - 110 дБн |
| Параметры сигнала квадрат | |
| Время нарастания / падения | < 4 нс |
| Превышение | < 5 % |
| Рабочий цикл |
≤ 10 МГц: 20 - 80 %; 10 - 40 МГЦ: 40 - 60 % |
| Несимметрия | 1 % периода + 5 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 30 МГц: 10 ppm периода + 500 пс; > 30 МГц: 500 пс |
| Параметры сигнала рампа | |
| Линейность | ≤ 0,5 % пиковая мощность |
| Симметрия | 0 - 100% |
| Параметры сигнала пульс | |
| Период | 20 нс - 1000000 с |
| Длительность импульса | 4 нс - 1000000 с |
| Восходящий / нисходящий фронт | 4 нс - 1000000 с |
| Превышение | < 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); 10 ppm + 500 пс |
| Параметры сигнала арб | |
| Длина сигнала |
обычный режим: 2 - 16 млн.; режим воспроизведения: 2 - 128 млн. |
| Вертикальное разрешение | 14 бит |
| Режимы | обычный, воспроизведение |
| Частота дискретизации |
обычный режим: 2 - 16 млн.: 1 Мвыб/с (фиксированный); режим воспроизведения: 2 - 128 млн. 1 Мвыб/с (переменный) |
| Минимальное время подъема / спада | ≤ 3 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Метод интерполяции | Close, Linear, Sinc |
| Метод редактирования | точка и блок редактирования |
| Энергозависимость памяти | 1 Гбайт |
| Выходные характеристики амплитуды (в 50 Ом) | |
| Диапазон | 5 мВ - 10 В (размах) |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, > 10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 1 мВ |
| Амплитуда | < 10 МГц: 0,1 дБ |
| Плоскостность |
типичный (синусоидальный, 1В размах); ≤ 10 МГц: ± 0,1 дБ; 10 - 60 МГц: ± 0,2 дБ; 60 - 70 МГц: ± 0,4 дБ |
| Единица | Vpp, Вrms, дБм, высокий, низкий уровень |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Выходные характеристики смещения (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 0,5 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от перегрева, короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, IQ, PWM |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, рамповый, арб (кроме постоянного тока) |
| Несущая частота | 1 мкГц - 70 МГц |
| Количество импульсов | 1 - 1 000 000 или бесконечно |
| Внутренний период | 1 мкс - 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | 0 нс - 85 с |
| Характеристики развертки | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, рамповый, арб (кроме постоянного тока) |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | 1 мс - 300 с |
| Время удержания / возврата | 0 мс - 300 с |
| Параметры триггерного входа | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 50 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная обработка: < 300 нс (типично) |
| Параметры триггерного триггерного выхода | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Интерфейс | USB, GRIB, LAN |
| Напряжение питания | 100 - 127 В (45 - 440 Гц) / 100 - 240 В (45 - 65 Гц) |
| Потребляемая мощность | менее 125 Вт |
| Рабочая температура | 10 - 40 ℃ |
| Способ охлаждения | вентилятор |
| Диапазон влажности |
ниже 35 ℃: ≤ 90 % относительной влажности; 35 - 40 ℃: ≤ 60 % относительной влажности |
| IP-защита | IP2X |
| Габариты изделия | 230 х 106 х 501 мм |
| Габариты упаковки | 590 х 370 х 250 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 6,8 кг |

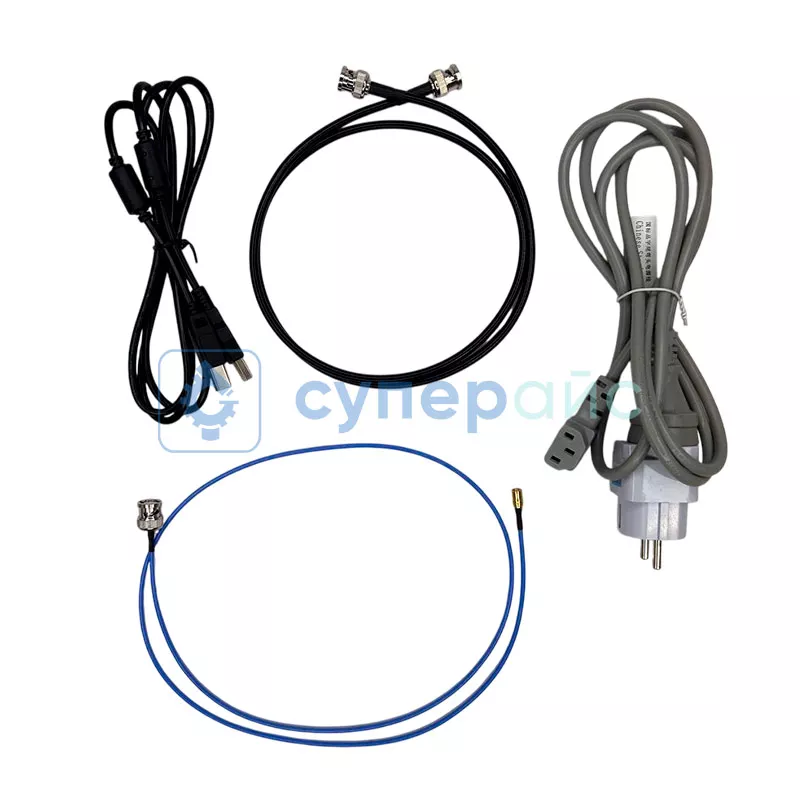

| Комплектация |
генератор сигнала RIGOL DG5072 - 1 шт; кабель питания - 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель SMB(F) - BNC (M) - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица генераторов сигналов RIGOL
| Характеристики | DG5102 | DG5072 | DG5252 | DG5352 | DG5071 | DG5101 | DG5251 | DG5351 |
| Количество каналов | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 |
| Выходная частота (МГц) | 100 | 70 | 250 | 350 | 70 | 100 | 250 | 350 |
| Частота дискретизации (Мвыб/с) | 1000 | |||||||
| Время нарастания/спада (квадрат, нс) | < 3 | < 4 | < 2.5 | < 4 | < 3 | < 2.5 | ||
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, 480 х 272, 16 млн. цветов | |||||||
| Вертикальное разрешение (Арб) | 14 бит | |||||||
| Выходное сопротивление | 50 Ом (типичное) | |||||||
Настольный генератор сигналов RIGOL DG5072
Генератор сигналов Rigol DG5072 представляет собой современное решение для лабораторных испытаний электронного оборудования. Этот функциональный генератор производит высокоточные электрические сигналы для тестирования устройств.
Наличие двух каналов создаёт удобство при проведении сравнительных измерений. Выходная частота 70 МГц помогает тестировать множество приборов. Заявленная частота будет полезна при проверке высокоскоростных цифровых схем, радиочастотных компонентов.
Частота дискретизации 1000 Мвыб/с обуславливает точное воспроизведение сложных форм сигналов. Это улучшает качество измерений при работе с быстропротекающими процессами.
Области применения DG5072:
- проверка аналоговых фильтров;
- разработка цифровых модуляторов;
- калибровка измерительных приборов;
- тестирование аудиокомпонентов.
Разнообразие форм сигналов (синус, квадрат, рампа, импульс, шум) даёт широкие возможности для тестирования. Каждая форма сигнала нужна для проверки специфических характеристик электронных устройств.
Используя цветной сенсорный дисплей на 4,3 дюйма , инженеры смогут быстро настраивать параметры и видеть формы генерируемых сигналов, что повышает эффективность работы.
Преимущества аппарата:

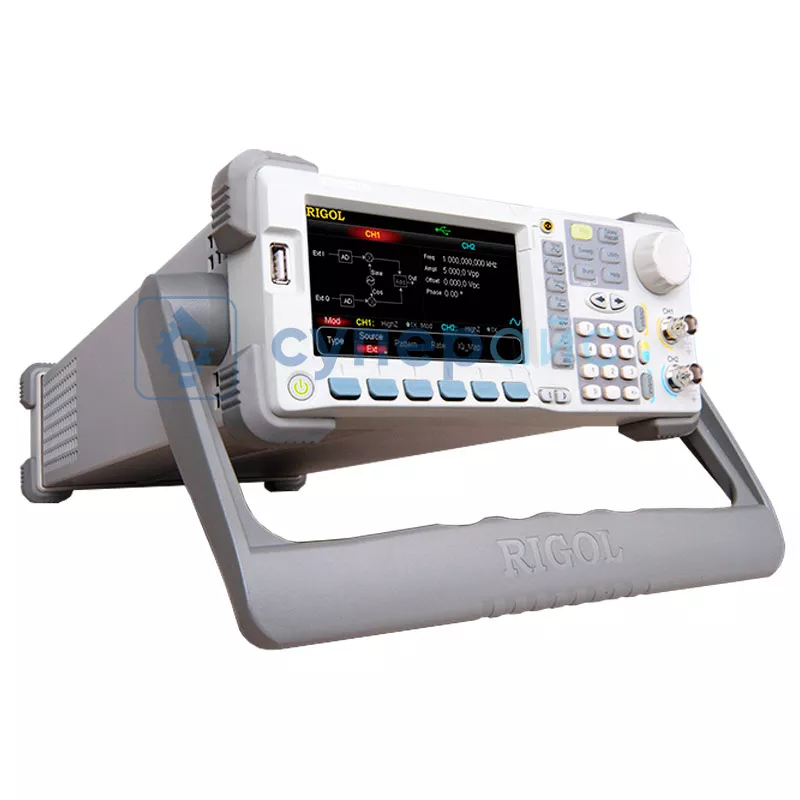

- эргономичный корпус с ручкой для переноски;
- стабильность амплитуды выходного сигнала;
- прецизионная настройка;
- низкий уровень искажений при генерации.
Документация и ПО RIGOL DG5072
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигналов RIGOL серии DG5000
Язык:
Английский
Размер и тип:
2,8 Мб,
PDF
Отзывы RIGOL DG5072
Guest
13.08.2025 06:10:56
Взял для лабораторных задач, не подвел. Два канала, 70 МГц держит уверенно. Сигнал чистый, сенсор адекватный, не тормозит. Корпус без косяков, экран читаемый даже при ярком свете. Интерфейс логичный не приходится копаться в меню по каждой мелочи
SUPEREYES.RU
13.08.2025 06:32:17
Guest
Взял для лабораторных задач, не подвел. Два канала, 70 МГц держит уверенно. Сигнал чистый, сенсор адекватный, не тормозит. Корпус без косяков, экран читаемый даже при ярком свете. Интерфейс логичный не приходится копаться в меню по каждой мелочи
Взял для лабораторных задач, не подвел. Два канала, 70 МГц держит уверенно. Сигнал чистый, сенсор адекватный, не тормозит. Корпус без косяков, экран читаемый даже при ярком свете. Интерфейс логичный не приходится копаться в меню по каждой мелочи
Здравствуйте!
Спасибо за подробный отзыв о генераторе сигнала RIGOL DG5072. Рады, что он надёжно справляется с лабораторными задачами, уверенно держит заявленные характеристики и обеспечивает чистый сигнал. Приятно слышать, что вам понравились качество корпуса, читаемый экран и удобный, логичный интерфейс. Пусть прибор и дальше помогает вам в работе без лишних сложностей.
С уважением, Администрация магазина Суперайс
Кобцев Даниил
24.09.2025 13:32:09
Заказали в сервис два таких генератора пока что лучшая инвестиция за последнее время. Теперь диагностика идет в разы быстрее. Например, при ремонте аудиотракта мы подаем сигнал и сразу видим, где проблема. Два канала это уже не роскошь, а необходимость, когда нужно проверить несколько узлов одновременно. Окупился на удивление быстро. Спасибо за быструю доставку.
SUPEREYES.RU
25.09.2025 06:52:03
Кобцев Даниил
Заказали в сервис два таких генератора пока что лучшая инвестиция за последнее время. Теперь диагностика идет в разы быстрее. Например, при ремонте аудиотракта мы подаем сигнал и сразу видим, где проблема. Два канала это уже не роскошь, а необходимость, когда нужно проверить несколько узлов одновременно. Окупился на удивление быстро. Спасибо за быструю доставку.
Заказали в сервис два таких генератора пока что лучшая инвестиция за последнее время. Теперь диагностика идет в разы быстрее. Например, при ремонте аудиотракта мы подаем сигнал и сразу видим, где проблема. Два канала это уже не роскошь, а необходимость, когда нужно проверить несколько узлов одновременно. Окупился на удивление быстро. Спасибо за быструю доставку.
Здравствуйте, Даниил!
Спасибо за подробный отзыв о двухканальном генераторе сигнала RIGOL DG5072. Мы рады, что приобретение двух приборов стало лучшей инвестицией для вашего сервисного центра и значительно ускорило процесс диагностики. Ваше наблюдение о том, что два канала являются необходимостью для одновременной проверки нескольких узлов, особенно ценно. Приятно слышать, что генератор уже успел быстро окупиться и продемонстрировать свою эффективность в работе.
Удачной работы и стабильных результатов!
С уважением, Администрация магазина Суперайс
Андрей
10.12.2025 14:39:17
Заказал для лаборатории, доставка приятно удивила.Собрали и отправили в день оплаты, пришло без задержек, коробка целая, все проклеено. По оплате тоже вопросов не возникло.
Генератор работает стабильно, два канала, частота до 70 МГц, интерфейс интуитивный, сенсор отзывается нормально. Форм сигналов хватает с запасом, арбитражные тоже удобно редактировать. По питанию от 100 до 240В, подключал к разным сетям, проблем не было.
Был небольшой вопрос по триггерному выходу написал в поддержку, ответили через пару часов, объяснили подробно.
В целом аппарат надёжный, доставка быстрая, поддержка адекватная. Рекомендую, если нужно решение в этом классе.
Генератор работает стабильно, два канала, частота до 70 МГц, интерфейс интуитивный, сенсор отзывается нормально. Форм сигналов хватает с запасом, арбитражные тоже удобно редактировать. По питанию от 100 до 240В, подключал к разным сетям, проблем не было.
Был небольшой вопрос по триггерному выходу написал в поддержку, ответили через пару часов, объяснили подробно.
В целом аппарат надёжный, доставка быстрая, поддержка адекватная. Рекомендую, если нужно решение в этом классе.
SUPEREYES.RU
11.12.2025 07:09:44
Андрей
Заказал для лаборатории, доставка приятно удивила.Собрали и отправили в день оплаты, пришло без задержек, коробка целая, все проклеено. По оплате тоже вопросов не возникло. Генератор работает стабильно, два канала, частота до 70 МГц, интерфейс интуитивный, сенсор отзывается нормально. Форм сигналов хватает с запасом, арбитражные тоже удобно редактировать. По питанию от 100 до 240В, подключал к разным сетям, проблем не было. Был небольшой вопрос по триггерному выходу написал в поддержку, ответили через пару часов, объяснили подробно. В целом аппарат надёжный, доставка быстрая, поддержка адекватная. Рекомендую, если нужно решение в этом классе.
Заказал для лаборатории, доставка приятно удивила.Собрали и отправили в день оплаты, пришло без задержек, коробка целая, все проклеено. По оплате тоже вопросов не возникло. Генератор работает стабильно, два канала, частота до 70 МГц, интерфейс интуитивный, сенсор отзывается нормально. Форм сигналов хватает с запасом, арбитражные тоже удобно редактировать. По питанию от 100 до 240В, подключал к разным сетям, проблем не было. Был небольшой вопрос по триггерному выходу написал в поддержку, ответили через пару часов, объяснили подробно. В целом аппарат надёжный, доставка быстрая, поддержка адекватная. Рекомендую, если нужно решение в этом классе.
Здравствуйте, Андрей!
Большое спасибо за столь развёрнутый и позитивный отзыв о двухканальном генераторе сигналов RIGOL DG5072 и о работе нашего сервиса! Нам очень ценно, когда клиенты подробно описывают свой опыт — от момента заказа до решения технических вопросов.
Мы рады, что скорость обработки и доставки заказа приятно вас удивила, а оборудование прибыло в целости и сохранности. Ваше подтверждение стабильной работы генератора, его широких возможностей (два канала, частота до 70 МГц, разнообразие форм сигналов) и удобного интерфейса отлично характеризует эту модель как надёжный инструмент для лаборатории.
Особенно приятно, что наша техническая поддержка оперативно и подробно помогла с вопросом по триггерному выходу. Для нас важно, чтобы пользователи могли максимально эффективно использовать все функции оборудования.
Ваша итоговая рекомендация — лучшая оценка для нас. Спасибо, что выбрали технику RIGOL и наш магазин! Уверены, что генератор станет вашим надёжным партнёром в проектах.
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10468
Модель (серия):
MPM-1010B
Производитель:
MATRIX
Страна производства:
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
1
Мин. измеряемое значение тока, А:
0,002
Макс. измеряемое значение тока, А:
10
Макс. измеряемое напряжение, В:
300
Макс. измеряемое значение мощности, Вт:
3000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17576
Модель (серия):
XSA815-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4800
Модель (серия):
MSO5202D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Добавить в избранное
Артикул (код товара):
40738
Модель (серия):
Shengpu SP2461-III
Производитель:
Nanjing Shengpu
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
3,5
Амплитуда, Vp-p:
< 10
Добавить в избранное
Артикул (код товара):
42408
Модель (серия):
SP2461-IV
Производитель:
Nanjing Shengpu
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
3,5
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27693
Модель (серия):
DG5200
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Точность, %:
0.0001
Диагональ встр. дисплея (размер), дюйм:
8
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
21805
Модель (серия):
DG992
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Вертикальное разреш. (по амплитуде):
16 бит
Точность, %:
0.0001
Ранее просмотренные Вами
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21811
Модель (серия):

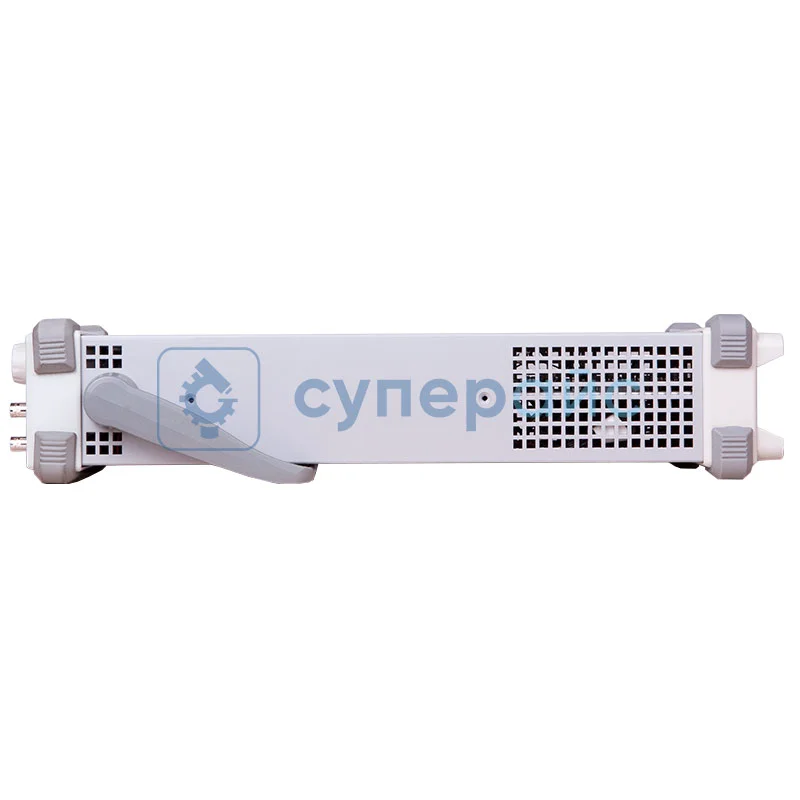

DG5072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
