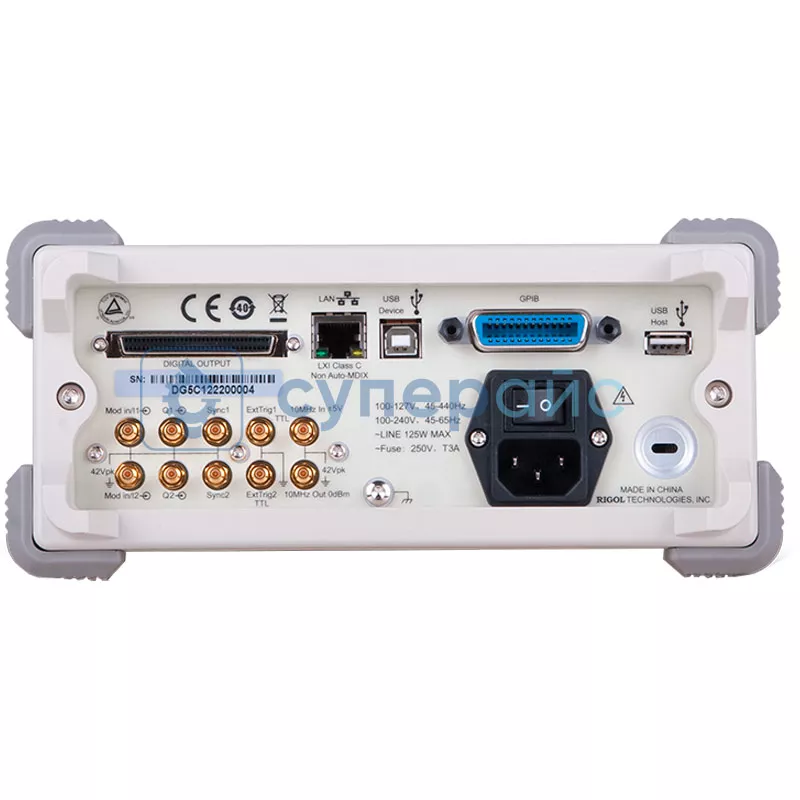

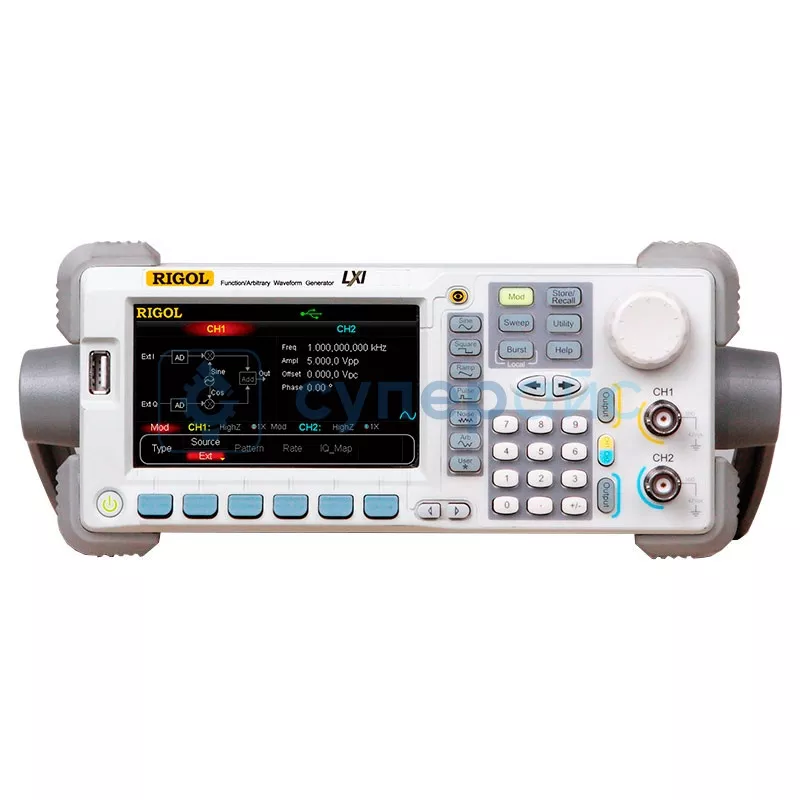

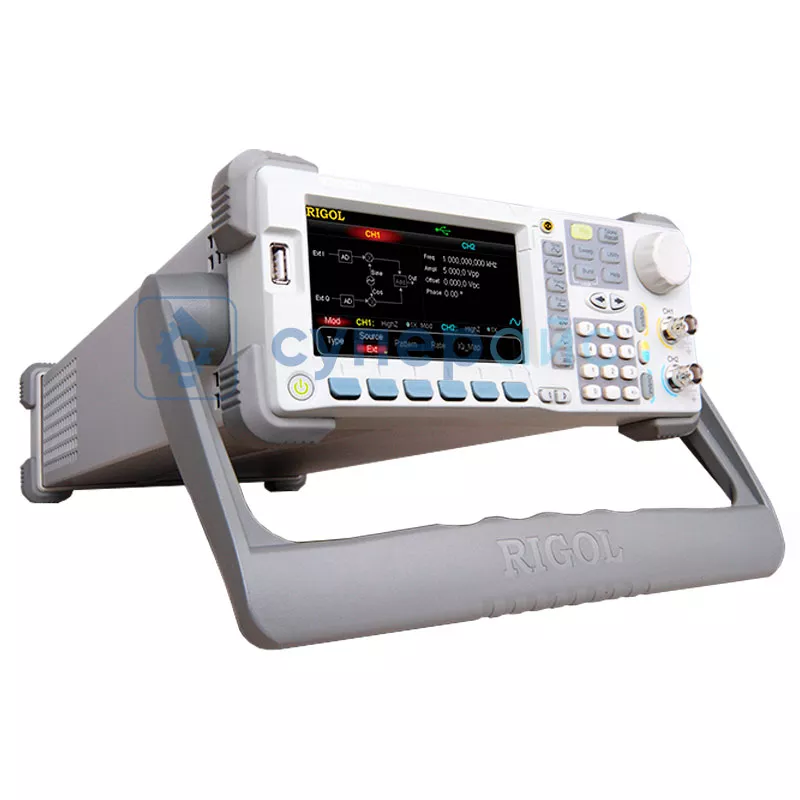

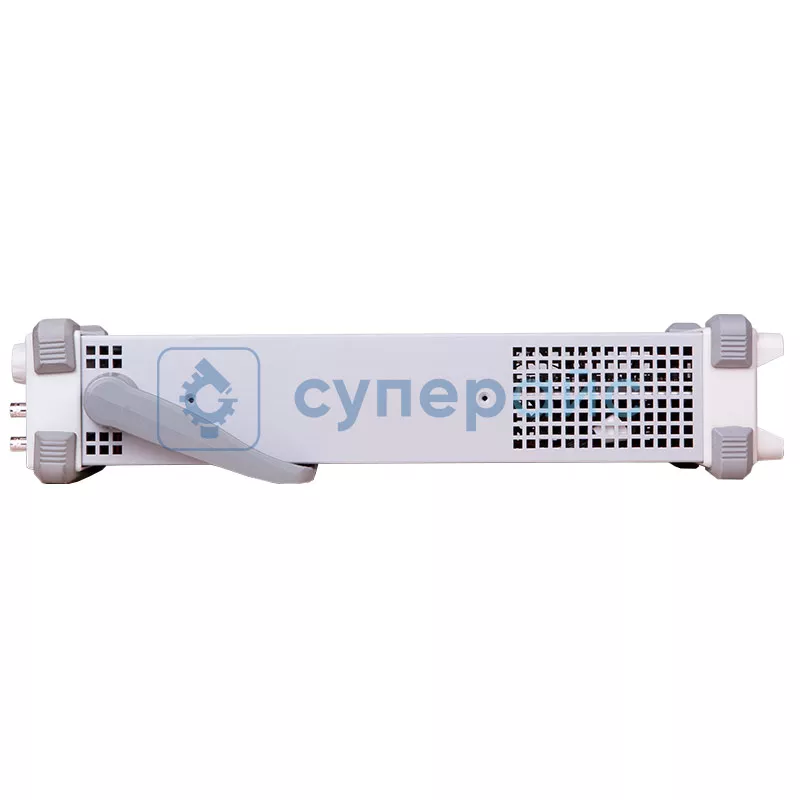

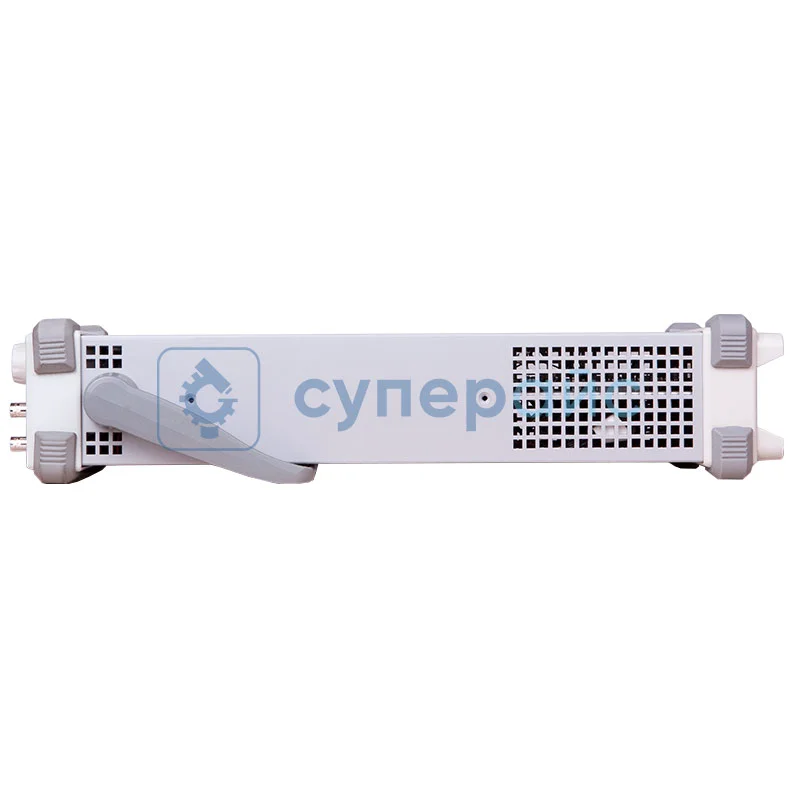

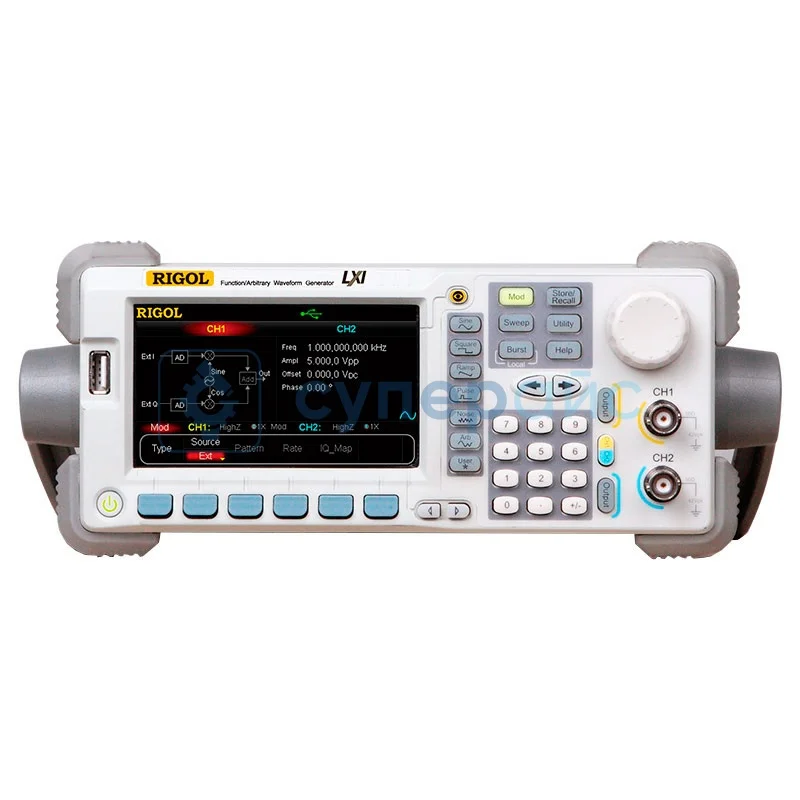

Одноканальный генератор сигнала RIGOL DG5101
Код товара: 21812
Функция защиты от замыкания
Количество каналов: 1
Максимальная частота: 100 МГц
Частота дискретизации: 1000 Мвыб / с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Функция защиты от замыкания
Количество каналов: 1
Максимальная частота: 100 МГц
Частота дискретизации: 1000 Мвыб / с
Технические характеристики RIGOL DG5101
Количество каналов | 1 |
Выходная частота | 100 МГц |
Частота дискретизации | 1000 Мвыб/с |
Форма волны | |
Основные формы сигналов | синус, квадрат, амплитуда, импульс, шум |
Встроенные сигналы произвольной формы | синус, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Хаверсин, Лоренц, двухтональный, постоянный ток |
Частотные характеристики | |
Синус | от 1 мкГц до 100 МГц |
Квадрат | от 1 мкГц до 100 МГц |
Рампа | от 1 мкГц до 3 МГц |
Пульс | от 1 мкГц до 50 МГц |
Шум | полоса пропускания 250 МГц |
Арб | от 1 мкГц до 50 МГц |
Разрешение | 1 мкГц |
Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
Чистота синусоидального спектра | |
Гармонические искажения | типичный (0 дБм) < 100 МГц: <-40 дБн |
Полное гармоническое искажение | < 0,5 % (от 10 Гц до 20 кГц, 0 дБм) |
Ложный (неграмонический) | типичный (0 дБм) ≤ 100 МГц: <-50 дБн |
Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
Характеристики сигнала | |
Квадрат | |
Время нарастания / падения | < 3 нс |
Превышение | ≤ 5 % |
Рабочий цикл |
≤ 10 МГц: 20 - 80 %; 10 - 40 МГЦ: 40 - 60 %; |
Несимметрия | 1 % периода + 5 нс |
Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 30 МГц: 10 ppm периода + 500 пс; > 30 МГц: 500 пс |
Рампа | |
Линейность | ≤ 0,5 % пиковая мощность |
Симметрия | от 0 до 100% |
Пульс | |
Период | 20 нс – 1000000 с |
Длительность импульса | 4 нс – 1000000 с |
Восходящий / нисходящий фронт | от 3 нс до 1 мс |
Превышение | ≤ 5% |
Джиттер (среднеквадратичное значение) |
типичный (1 Впп); 10 ppm + 500 пс |
Арб | |
Длина сигнала |
обычный режим: от 2 до 16 млн.; режим воспроизведения: от 2 до 128 млн. |
Вертикальное разрешение | 14 бит |
Режимы | обычный, воспроизведение |
Частота дискретизации |
обычный режим: от 2 до 16 млн.: 1 Мвыб / с (фиксированный); режим воспроизведения: от 2 до 128 млн. 1 Мвыб / с (переменный) |
Минимальное время подъема / спада | < 3 нс |
Джиттер (среднеквадратичное значение) | 3 нс |
Метод интерполяции | Close, Linear, Sinc |
Метод редактирования | точка и блок редактирования |
Энергозависимость памяти | 1 G байт |
Выходные характеристики | |
Амплитуда (в 50 Ом) | |
Диапазон | от 5 мВ до 10 В (размах) |
Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 1 мВ |
Амплитуда | < 10 МГц: 0,1 дБ |
Плоскостность |
типичный (синусоидальный, 1В размах); ≤ 10 МГц: ± 0,1 дБ; от 10 до 60 МГц: ± 0,2 дБ; от 60 до 70 МГц: ± 0,4 дБ |
Единица | Vpp, Вrms, дБм, высокий, низкий уровень |
Разрешение | 0,1 мВ пик - пик или 4 цифры |
Смещение (до 50 Ом) | |
Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
Точность | ± (1% от заданного значения + 5 мВ + 0,5 % от амплитуды) |
Выходной сигнал | |
Выходное сопротивление | 50 Ом (типичное) |
Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
Характеристики модуляции | |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, IQ |
Пакетные характеристики | |
Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
Несущая частота | от 1,5 МГц до 100 МГц |
Количество импульсов | от 1 до 1 000 000 или бесконечно |
Внутренний период | от 1 мкс до 500 с |
Закрытый источник | внешний триггер |
Источник | внутренний, внешний и ручной |
Задержка триггера | от 0 нс до 85 с |
Характеристики развертки | |
Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
Тип | линейный, логарифмический и пошаговый |
Ориентация | вверх, вниз |
Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
Время развертки | от 1 мс до 300 с |
Время удержания / возврата | от 0 мс до 300 с |
Характеристики триггера | |
Триггерный вход | |
Уровень | TTL-совместимый |
Склон | рост или падение (по выбору) |
Ширина импульса | > 50 нс |
Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 300 нс (типично) |
Триггерный выход | |
Уровень | TTL-совместимый |
Ширина импульса | > 60 нс (типичное) |
Максимальная частота | 1 МГц |
Общие характеристики | |
Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
Потребляемая мощность | менее 125 Вт |
Рабочая температура | 10 - 45 ℃ |
Способ охлаждения | вентилятор |
Диапазон влажности |
ниже 35 ℃: ≤ 90 % относительной влажности; 35 ℃ до 40 ℃: ≤ 60 % относительной влажности |
IP-защита | IP2X |
Размер изделия | 230 х 106 х 501 мм |
Вес нетто | 4,3 кг |
Вес брутто | 5,84 кг |
Комплектация |
генератор сигнала RIGOL DG5101 - 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель SMB(F) – BNC (M) - 1 шт; руководство пользователя - 1 шт |
Генератор сигналов RIGOL DG5101
RIGOL DG5101 — генератор сигналов с сенсорным экраном, разработанный для достижения лабораторной точности при измерениях. Он генерирует сигналы различных форм и частот, расширяя возможности тестирования электроники или телекоммуникационного оборудования.
Выбор для точных измерений
Это одноканальный прибор поддерживает обширный диапазон частот, что позволяет использовать его в областях, таких как тестирование электронных компонентов, отладка схем. Имеет функцию автоматической настройки амплитуды, которая помогает выбирать оптимальные параметры для тестов. Его преимущества:
- Частота от 1 мкГц до 100 МГц даёт возможность генерировать сигналы для любых исследовательских задач.
- Интуитивно понятный сенсорный дисплей предоставляет удобное управление устройством, делая его использование доступным даже новичку.
- устройством, делая его использование доступным даже новичку. Поддерживает различные формы сигналов, включая синусоидальные, прямоугольные, треугольные и другие, предоставляя гибкость в настройке для экспериментов и измерений.
Генератор сигналов до 100 МГц RIGOL DG5101 — это выбор для инженеров или техников, ценящих точность при исследованиях. Благодаря широким возможностям настройки, а также интуитивному управлению, он становится незаменимым инструментом в лаборатории или рабочем пространстве.
Обзорная таблица генераторов сигналов RIGOL
Характеристики | DG5102 | DG5101 |
Количество каналов | 2 | 1 |
Выходная частота | 100 МГц | |
Частота дискретизации | 1000 Мвыб/с | |
Основные формы сигналов | синус, квадрат, амплитуда, импульс, шум | |
Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ | |
Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) | |
Потребляемая мощность | менее 125 Вт | |
Рабочая температура | 10 - 45 ℃ | |
Способ охлаждения | вентилятор | |
Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов | |
IP-защита | IP2X |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
