Двухканальный генератор сигнала RIGOL DG5352
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
1 539 499 ₽
1 539 499 ₽
включая НДС: 22%
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
21817
Модель (серия)
DG5352
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG5352
Артикул (код товара)
21817
Модель (серия)
DG5352
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
350 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
5,84
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Показать больше
Показать меньше
Описание RIGOL DG5352
Технические характеристики RIGOL DG5352
| Количество каналов | 2 |
| Выходная частота | 350 МГц |
| Частота дискретизации | 1000 МВыб\с |
| Форма волны | |
| Основные формы сигналов | синус, квадрат, амплитуда, импульс, шум |
| Встроенные сигналы произвольной формы | синус, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Хаверсин, Лоренц, двухтональный, постоянный ток |
| Частотные характеристики | |
| Синус | от 1 мкГц до 350 МГц |
| Квадрат | от 1 мкГц до 120 МГц |
| Рампа | от 1 мкГц до 5 МГц |
| Пульс | от 1 мкГц до 50 МГц |
| Шум | полоса пропускания 250 МГц |
| Арб | от 1 мкГц до 50 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения |
типичный (0 дБм) < 100 МГц: <-40 дБн; > 100 МГц: <- 35 дБн |
| Полное гармоническое искажение | < 0,5 % (от 10 Гц до 20 кГц, 0 дБм) |
| Ложный (неграмонический) |
типичный (0 дБм) ≤ 100 МГц: <-50 дБн; > 100 МГц: - 50 дБн + 6 дБн / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | < 2,5 нс |
| Превышение | ≤ 5 % |
| Рабочий цикл |
≤ 10 МГц: 20 - 80 %; 10 - 40 МГЦ: 40 - 60 %; |
| Несимметрия | 1 % периода + 5 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 30 МГц: 10 ppm периода + 500 пс; > 30 МГц: 500 пс |
| Рампа | |
| Линейность | ≤ 0,5 % пиковая мощность |
| Симметрия | от 0 до 100% |
| Пульс | |
| Период | 20 нс – 1000000 с |
| Длительность импульса | 4 нс – 1000000 с |
| Восходящий / нисходящий фронт | от 2,5 нс до 1 мс |
| Превышение | ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); 10 ppm + 500 пс |
| Арб | |
| Длина сигнала |
обычный режим: от 2 до 16 млн.; режим воспроизведения: от 2 до 128 млн. |
| Вертикальное разрешение | 14 бит |
| Режимы | обычный, воспроизведение |
| Частота дискретизации |
обычный режим: от 2 до 16 млн.: 1 МВыб\с (фиксированный); режим воспроизведения: от 2 до 128 млн. 1 МВыб\с (переменный) |
| Минимальное время подъема / спада | < 3 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Метод интерполяции | Close, Linear, Sinc |
| Метод редактирования | точка и блок редактирования |
| Энергозависимость памяти | 1 Гб |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон |
≤ 100 МГц: 5 mVpp - 10 Vpp; ≤ 250 МГц: 5 mVpp - 5 Vpp; ≤ 350 МГц: 5 mVpp - 2 Vpp |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 1 мВ |
| Амплитуда | < 10 МГц: 0,1 дБ |
| Плоскостность |
типичный (синусоидальный, 1В размах); ≤ 10 МГц: ± 0,1 дБ; от 10 до 60 МГц: ± 0,2 дБ; от 60 до 70 МГц: ± 0,4 дБ; от 100 до 25 МГц: ± 0,1 дБ; > 250 МГц: + 1,5 дБ |
| Единица | Vpp, Вrms, дБм, высокий, низкий уровень |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 0,5 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, IQ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
| Несущая частота | от 1,5 МГц до 250 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 85 с |
| Характеристики развертки | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, ARB (кроме постоянного тока) |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 300 с |
| Время удержания / возврата | от 0 мс до 300 с |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 50 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 300 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 125 Вт |
| Рабочая температура | 10 - 45 ℃ |
| Способ охлаждения | вентилятор |
| Диапазон влажности |
ниже 35 ℃: ≤ 90 % относительной влажности; 35 ℃ до 40 ℃: ≤ 60 % относительной влажности |
| IP-защита | IP2X |
| Габариты упаковки | 590 х 370 х 250 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 6,75 кг |
| Комплектация |
генератор сигнала RIGOL DG5351 - 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель SMB(F) – BNC (M) - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица генераторов сигналов RIGOL
| Характеристики | DG5102 | DG5072 | DG5252 | DG5352 | DG5071 | DG5101 | DG5251 | DG5351 |
| Количество каналов | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 |
| Выходная частота (МГц) | 100 | 70 | 250 | 350 | 70 | 100 | 250 | 350 |
| Частота дискретизации (Мвыб/с) | 1000 | |||||||
| Время нарастания/спада (квадрат, нс) | < 3 | < 4 | < 2.5 | < 4 | < 3 | < 2.5 | ||
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, 480 х 272, 16 млн. цветов | |||||||
| Вертикальное разрешение (Арб) | 14 бит | |||||||
| Выходное сопротивление | 50 Ом (типичное) | |||||||
Профессиональный генератор сигнала RIGOL DG5352
RIGOL DG5352 – это универсальное многофункциональное устройство, которое представляет собой генератор сигналов низкой частоты. У прибора два канала и встроенная защита от замыкания.
К основным формам сигналов, которые способен формировать прибор, относятся: синус, квадрат, амплитуда, а также импульс и шум. Кроме того, в функционале устройства есть встроенные сигналы, форма которых является произвольной. Это, например, ЭКГ, Гаусс, Хаверсин, а также Лоренц и другие.
В процессе формирования применяется метод прямого цифрового синтеза. Последний позволяет добиться чистоты, стабильности и высокой точности. При этом поддерживается низкий уровень помех.
Прибор удобен, эргономичен и надёжен. Например, он способен автоматически отключить выходной сигнал в случае, если возникает перегрузка, что позволяет избежать выхода оборудования из строя.

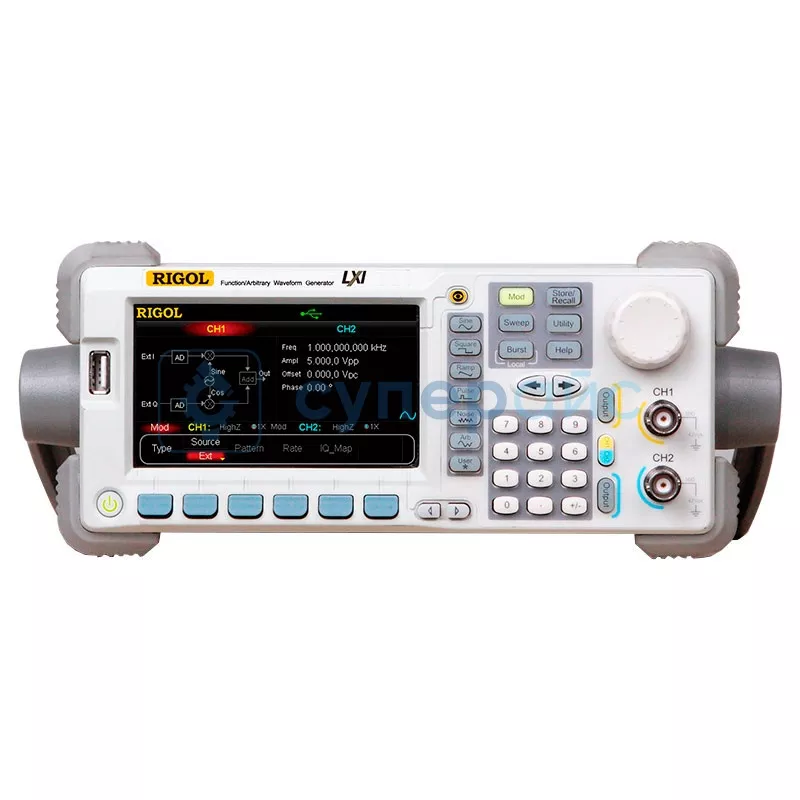

Работу с DG5352 облегчает дисплей в виде сенсорного ЖК-экрана TFT с оптимальными диагональю, цветопередачей и разрешением экрана. Генератор сигнала RIGOL имеет рабочую температуру 10 – 45 ℃. Охлаждение происходит при помощи вентилятора.
В комплект входят непосредственно изделие, а также кабели для подключения. Перед использованием рекомендуется изучить руководство пользователя.
Приобрести товар можно через наш интернет-магазин. Работает доставка по городам России и СНГ. Для Москвы доставка возможна курьерской службой. Также возможен самовывоз из магазина.
Документация и ПО RIGOL DG5352
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигналов RIGOL серии DG5000
Язык:
Английский
Размер и тип:
2,8 Мб,
PDF
Видеообзоры RIGOL DG5352
RUTUBE
Отзывы RIGOL DG5352
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17699
Модель (серия):
ZDS1104
Производитель:
ZLG
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5162
Модель (серия):
JDS2840
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3969
Модель (серия):
LA104
Производитель:
Miniware
Страна производства:
Гарантия, мес.:
12
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
4
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
100
Мин. импульс захвата, нс:
10
Добавить в избранное
Артикул (код товара):
397
Модель (серия):
Fg-100
Производитель:
EZM Electronics Studio
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9359
Модель (серия):
ET3360
Производитель:
East Tester
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
160
Глубина памяти на канал:
16 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16878
Модель (серия):
HDG3062B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
2 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17487
Модель (серия):
SGP2105S
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
10 бит
Диагональ встр. дисплея (размер), дюйм:
1,44
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17464
Модель (серия):
FY2300-06M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
12 бит
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
42623
Модель (серия):
DC8024
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Вес (кг):
5
Сложность:
2
Добавить в избранное
Артикул (код товара):
44669
Модель (серия):
UC2876
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения индуктивности:
0,00001 мкГн – 9999,99 Гн
Вес (кг):
8
Сложность:
2
Добавить в избранное
Артикул (код товара):
37613
Модель (серия):
BOS-120A
Производитель:
Liboshi
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
2
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21807
Модель (серия):
DG2072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Вертикальное разреш. (по амплитуде):
16 бит
Точность, %:
0.0001
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21810
Модель (серия):
DG5071
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27104
Модель (серия):
DE2A
Производитель:
Dadi
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
7,4
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13398
Модель (серия):
260D
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
120
Макс. температура нагрева, °C:
599
Тип нагревательного элемента:
керамический
Антистатическое исполнение (ESD):
да
Добавить в избранное
Артикул (код товара):
44924
Модель (серия):
DG5502 Pro
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
2500
Глубина памяти на канал:
64 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21697
Модель (серия):
TK-888DH
Производитель:
TK
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
100
Макс. температура нагрева, °C:
599
Тип нагревательного элемента:
керамический
Добавить в избранное
Артикул (код товара):
21040
Модель (серия):
TES200
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
0,094
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
Модель (серия):
S-918P
Производитель:
SUNSHINE
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
500
Тип управления:
Ручной
Принцип работы:
Нагревательный
Вакуумный захват:
Да
Встроенный компрессор:
Да
Сделано в России
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39074
Модель (серия):
DTX RC2
Производитель:
Levenhuk
Страна производства:
Россия
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
50
Мин. оптическое увел. (коэффициент), крат:
3
Мин. геометрическое увеличение, крат:
3
Макс. геометрическое увеличение, крат:
200
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21817
Модель (серия):

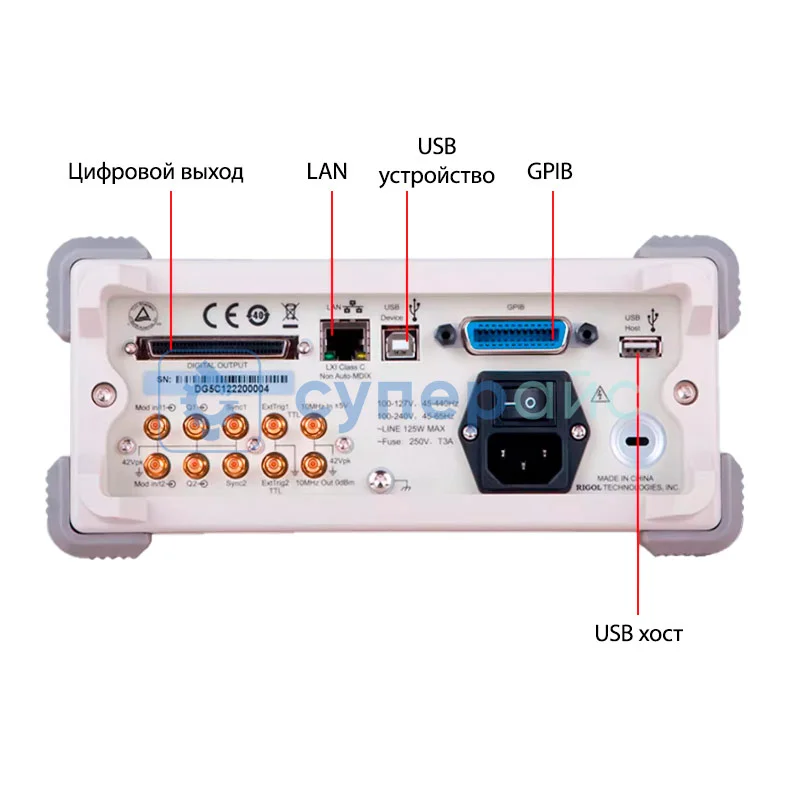

DG5352
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32086
Модель (серия):
DT-9918T
Производитель:
CEM
Страна производства:
Россия
Гарантия, мес.:
12
Макс. напряжение (AC):
до 1000 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26818
Модель (серия):
DSG815
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
3,5
Вес (кг):
4,2
Сложность:
2
Добавить в избранное
Артикул (код товара):
19713
Модель (серия):
NE555
Производитель:
Risym
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Вес (кг):
0,1
Сложность:
2
Добавить в избранное
Артикул (код товара):
23040
Модель (серия):
TES210
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
0,2
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22333
Модель (серия):
989 ESD
Производитель:
Quick
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
50
Тип нагревательного элемента:
нихромовый проволочный
Тип управления:
аналоговый
