Цифровой генератор сигнала RIGOL DG902 Pro
Код товара: 26721


Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 70 МГц
Частота дискретизации: 125 Гвыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 70 МГц
Частота дискретизации: 125 Гвыб/с
Технические характеристики RIGOL DG902 Pro
Количество каналов | 2 |
Выходная частота | 70 МГц |
Частота дискретизации | 1,25 Гвыб/с |
Вертикальное разрешение | 16 бит |
Глубина памяти | 16 Мб |
Выходной сигнал | |
Режим вывода | непрерывный, модуляция, развертка, пакетный режим, последовательность |
Форма волны | синусоидальная, прямоугольная, линейно изменяющийся, импульсная, шумовая, произвольная, гармоническая |
Встроенные сигналы произвольной формы | 148 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine и Лоренц |
Частотные характеристики | |
Синус | 1 мкГц - 70 МГц |
Квадрат | 1 мкГц - 60 МГц |
Рампа | 1 мкГц - 3 МГц |
Пульс | от 1 мкГц до 50 МГц |
Арб | 1 мкГц - 30 МГц |
Гармонический | 1 МГц - 35 МГц |
Последовательность | 1 мкВыб/с - 312,5 Мвыб/с |
Шум | типичный (0 дБм), полоса пропускания > 250 МГц |
Выходная частота (разрешение) | 1 мкГц (12 цифр) |
Частота (точность) |
±10-6 настройки (кроме Arb и последовательности), 0 - 40 ℃ ±10-6 настройки ± 1 мкГц (Arb и последовательность), 0 - 40 ℃ |
Выходные характеристики | |
Диапазон амплитуд (50 Ом) |
≤ 50 МГц: 1 мВ - 10 В (размах) ≤ 100 МГц: 1 мВ - 5 В (размах) ≤ 200 МГц: 1 мВ - 2 В (размах) |
Диапазон амплитуд (HighZ) |
≤ 50 МГц: 2 мВ - 20 В (размах) ≤ 100 МГц: 2 мВ - 10 В (размах) ≤ 200 МГц: 2 мВ - 4 В (размах) |
Точность амплитуды |
± (1 % от настройки + 2 мВ размах) (при сопротивлении 50 Ом) ± (1 % от настройки + 5 мВ размах) (в HighZ) |
Разрешение амплитуды | 0,1 мВ (размах), 0,1 мВ (среднеквадратичное значение), 1 мВ, 0,1 дБм или 4 цифры (в зависимости от того, что меньше) |
Амплитудная единица | Vpp, Вrms, дБм, В |
Диапазон смещения |
± 5 Впик (переменный + постоянный ток) (на 50 Ом) ± 10 Впик (переменный + постоянный ток) (в HighZ) |
Точность смещения |
± (1 % от |настройки| + 2 мВ + 0,5 % от амплитуды (Вразмах)) (на 50 Ом) ± (1 % от |настройки| + 5 мВ + 1 % от амплитуды (Вразмах)) (в HighZ) |
Разрешение смещения | 1 мВ или 4 цифры |
Выходное сопротивление | типичное (0 дБм, 0 В постоянного тока), 50 Ом ± 1 % |
Защита | выходы сигналов автоматически отключаются при перегрузке |
Характеристики сигнала | |
Синус (50 Ом) | |
Гармонические искажения |
типичный (0 дБм) от 10 Гц до < 10 МГц: < - 55 дБн от ≥ 10 МГц до < 50 МГц: < - 50 дБн ≥ 50 МГц: <- 40 дБн |
Полная гармоника |
типичный (1 Впп) от 10 Гц до 20 кГц: < 0,1 % |
Ложный (негармонический) |
типичный (1 Впп) от 10 Гц до <10 МГц: < - 65 дБн от ≥ 10 МГц до <50 МГц: < - 60 дБн ≥ 50 МГц: <- 50 дБн + 6 дБн/октава |
Фазовый шум | типичный (1 Вразмах, 10 кГц) 20 МГц: < -110 дБн/Гц |
Остаточный тактовый шум | типичное (0 дБм), - 60 дБм |
Межканальные перекрестные науки |
типичное (1 Вразмах, 0 В) 100 МГц: < - 75 дБн ≥ 100 МГц: < - 65 дБн |
Амплитудная неравномерность |
типичный (относительно синуса 1 кГц, 0 дБм) < 10 МГц: ±0,1 дБ ≥ 10 МГц - < 50 МГц: ± 0,2 дБ ≥ 50 МГц - < 100 МГц: ± 0,5 дБ ≥ 100 МГц: ± 1 дБ |
Фаза | - от 360° до +360°, разрешение 0,01° |
Остаточный тактовый шум | типичное (0 дБм), - 60 дБм |
Квадрат | |
Время нарастания/падения | типичное значение (амплитуда ≤ 2 Вразмах, нагрузка 50 Ом), ≤ 3 нс |
Перерегулирование | типичное (амплитуда 0 дБм, частота > 1 кГц), < 5% |
Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
Фаза | от 360° до +360°, разрешение 0,01° |
Рампа | |
Линейность |
Типичный (частота 1 кГц, амплитуда 1 В (размах), 100 % симметрия) ≤ 0,1 % пиковой выходной мощности (амплитуда 10 - 90 %) |
Симметрия | от 0% до 100% |
Фаза | от - 360° до +360°, разрешение 0,01° |
Пульс | |
Ширина импульса | от 9 нс до (период импульса - 9 нс) |
Разрешение ширины импульса | 100 пс или 5 цифр |
Рабочий цикл | 0,01 % - 99,99 % |
Время нарастания/падения | 3 нс - 0,625 * период импульса |
Время задержки | От 0 пс до периода - [ширина импульса + 0,8 * (время переднего фронта + время заднего фронта)] (непрерывный режим) |
Перерегулирование | Типичное (амплитуда 0 дБм, частота > 1 кГц), < 5 % |
Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
Фаза | от 360° до +360°, разрешение 0,01° |
Шум | |
Тип | белый шум |
Арб | |
Время нарастания/падения | типичное (амплитуда < 1 В/размах), ≤ 5 нс |
Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
Фаза | от 360° до +360°, разрешение 0,01° |
Гармонический выход | |
Гармонический порядок | ≤ 20 |
Гармонический тип | заказать, объединить |
Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
Гармоническая фаза | можно установить фазу каждого порядка гармоник |
Характеристики модуляции | |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
AM | |
Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
Источник модуляции | внутренний/внешний |
Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
Глубина модуляции | 0 - 120 % |
Частот внутренней модуляции | 1 мГц - 1 МГц |
FM | |
Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
Источник модуляции | внутренний/внешний |
Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
Частот внутренней модуляции | 1 мГц - 1 МГц |
PM | |
Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
Источник модуляции | внутренний/внешний |
Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
Частот внутренней модуляции | 1 мГц - 1 МГц |
Отклонение фазы | 0 - 360°, разрешение 0,01° |
ASK, FSK, PSK | |
Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
Источник модуляции | внутренний/внешний |
Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
Частот внутренней модуляции | 1 мГц - 1 МГц |
Количество уровней | 2 |
ШИМ (PWM) | |
Форма сигнала несущей | пульс |
Источник модуляции | внутренний/внешний |
Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
Частота внутренней модуляции | 1 мГц - 1 МГц |
Отклонение ширины | 0 - 49,99 % периода импульса |
SUMM | |
Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
Источник | cинус, квадрат, линейное изменение, шум, произвольная форма, форма сигнала канала |
Суммарное соотношение | 0 - 100 % от настройки амплитуды (Vpp) |
Пакетные характеристики | |
Форма сигнала несущей | синус, квадрат, линейное изменение, шум, произвольное (кроме постоянного тока) |
Количество импульсов | 1 - 1 000 000 или бесконечно |
Внутренний период | 4 мкс - 8000 с |
Фаза взрыва | - от 360° до +360°, разрешение 0,01° |
Задержка триггера | 0 нс - 20 с |
Источник ворот | внешний триггер |
Источник триггера | внутренний, внешний передний край, внешний задний край, ручной |
Характеристики развертки | |
Тип | линейный, логарифмический, пошаговый |
Форма сигнала несущей | синус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
Время развертки | 1 мс - 250 000 с |
Частота запуска/остановки | то же, что верхний/нижний предел соответствующей несущей частоты |
Время удержания/возврата | 0 - 3600 с |
Ориентация | верх/низ |
Источник триггера | внутренний, внешний передний край, внешний задний край, ручной |
Маркер | задний фронт синхросигнала (программируется) |
Характеристики последовательности | |
Частота дискретизации | 1 мкВыб/с - 312,5 Мвыб/с |
Разрешение | 1 мквыб/с или 12 цифр |
Длина последовательности | 32 точек/канал - 16 М точек/канал (32 М точек/канал дополнительно) |
Форма сигнала | № 64 |
Петля | 0 - 256 |
Режим фильтра | нормальный, шаг, интерполяция |
Маркер | задний фронт синхросигнала (программируется) |
Частотомер | |
Функция измерения | частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл |
Входное сопротивление | 50 Ом ± 2 %, 1 МОм ± 5 % |
Точность счетчика |
0 - 250 МГц: 7 цифр 250 - 500 МГц: 6 цифр 500 МГц - 1 ГГц: 5 цифр |
Триггерный уровень | 0 В |
Режим входной связи |
нагрузка 50 Ом связь по постоянному току нагрузка 1 МОм связь переменного/постоянного тока |
Входная амплитуда |
нагрузка 50 Ом: от постоянного тока до 500 МГц: 100 мВ - 2 В (размах), 500 МГц - 1 ГГц: 300 мВ - 2 В (размах) нагрузка 1 МОм: 500 мВ - 5 В (перем. + пост. ток) |
Уровень ввода |
нагрузка 50 Ом: 4 Впп нагрузка 1 МОм: 5 Впп |
Диапазон входной частоты |
нагрузка 50 Ом: 0 - 250 МГц, 250 МГц - 500 МГц, 500 МГц - 1 ГГц нагрузка 1 МОм: 0 - 250 МГц |
Эффективный частотный сигнал |
нагрузка 50 Ом: от постоянного тока до 1 ГГц нагрузка 1 МОм: от постоянного тока до 250 МГц (связь по постоянному току) |
Отклонение ВЧ | 60 кГц/нет (доступно только для нагрузки 1 МОм) |
Разъем | BNC, на задней панели |
Характеристики AUX IN/OUT | |
Внешний вход модуляции | |
Входной диапазон |
ASK, FSK, PSK: логический уровень 3,3 В AM, FM, PM, PWM: ± 5 В, полный диапазон |
Частотный диапазон | от постоянного тока до 100 кГц (1 Мвыб/с) |
Входное сопротивление | 10 кОм ± 10% |
Внешний триггер/закрытый пакетный вход | |
Мин. ширина импульса | 100 нс |
Диапазон задержки триггера | 0 нс - 20 с |
Разрешение | 100 пс или 5 цифр |
Джиттер (среднеквадратичное значение) | типичное (от входа триггера до выхода сигнала, пакетный режим), 1,5 нс |
Триггерный выход | |
Уровень | TTL-совместимый |
Выходное сопротивление | 50 Ом ± 5% |
Джиттер (среднеквадратичное значение) | типичное (непрерывный режим), 1,5 нс |
Синхронный выход | |
Уровень | TTL-совместимый |
Выходное сопротивление | 50 Ом ± 5% |
Характеристики входа/выхода 10 МГц | |
Внешний вход | |
Сопротивление | 1 кОм |
Входная связь | соединение переменного тока |
Требуемый ввод (напряжение) | 100 мВ (размах) - 5 В (размах) |
Блокировка диапазона | 10 МГц ± 100 Гц |
Внутренний выход | |
Сопротивление | 50 Ом |
Выходная связь | соединение переменного тока |
Уровень | типичное (нагрузка 50 Ом), 1,2 В (размах) |
Общие характеристики | |
Дисплей | 7-дюймовый сенсорный экран с разрешением 1024 х 600 |
Время стабилизации | минимум 20 минут |
Хранилище | 32 ГБ |

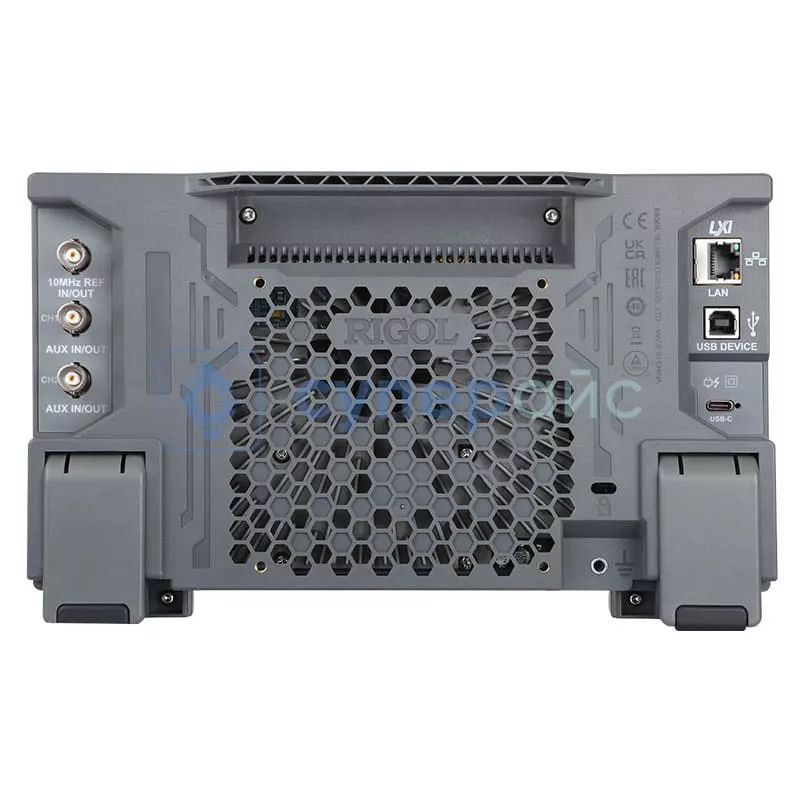

Интерфейс | USB-host/USB-device/LAN/AUX/BNC |
Источник питания |
интерфейс питания: Интерфейс USB Type-C входное напряжение: USB 15 В, 3 А потребление: 45 Вт (макс.) |
Рабочая температура | от 0 до +40 ℃, относительная влажность ≤ 80 % (без конденсации) |
Температура хранения | от -20 ℃ до + 60 ℃, относительная влажность ≤90 % (без конденсации) |
Габариты изделия | 266 х 165 х 80 мм |
Вес нетто | 1,78 кг |
Габариты упаковки | 350 x 250 x 145 мм |
Вес брутто | 2,8 кг |

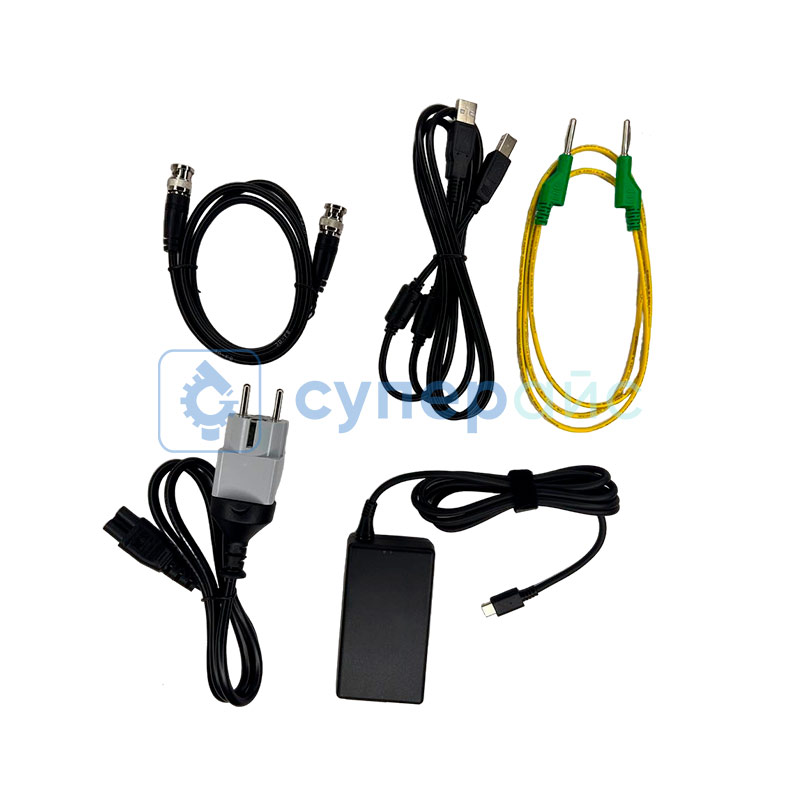

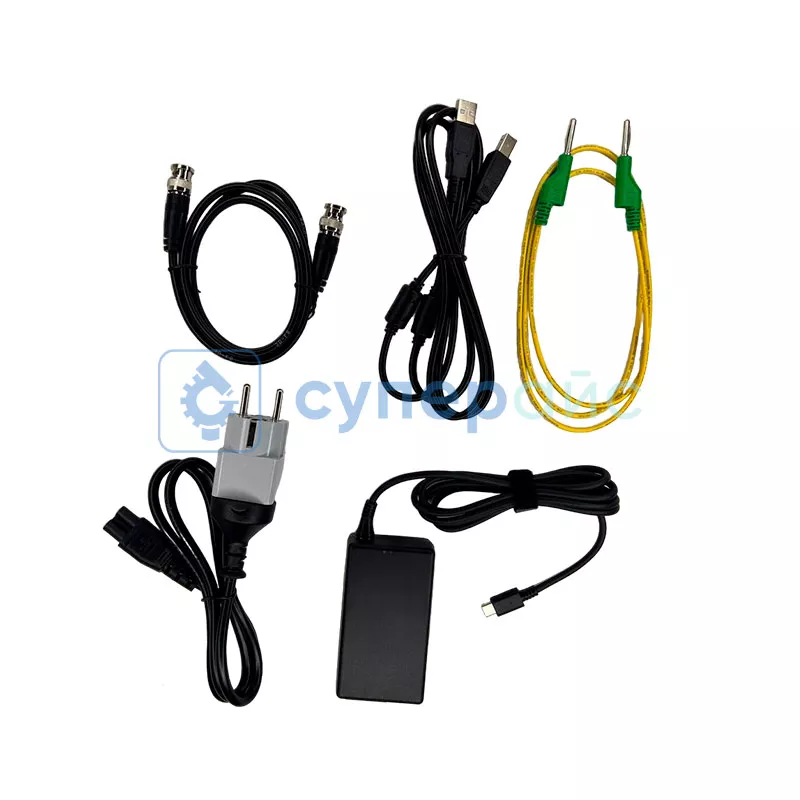

Комплектация |
генератор сигнала Rigol DG902 Pro - 1 шт адаптер питания - 1 шт USB кабель - 1 шт кабель BNC - 1 шт руководство пользователя - 1 шт |

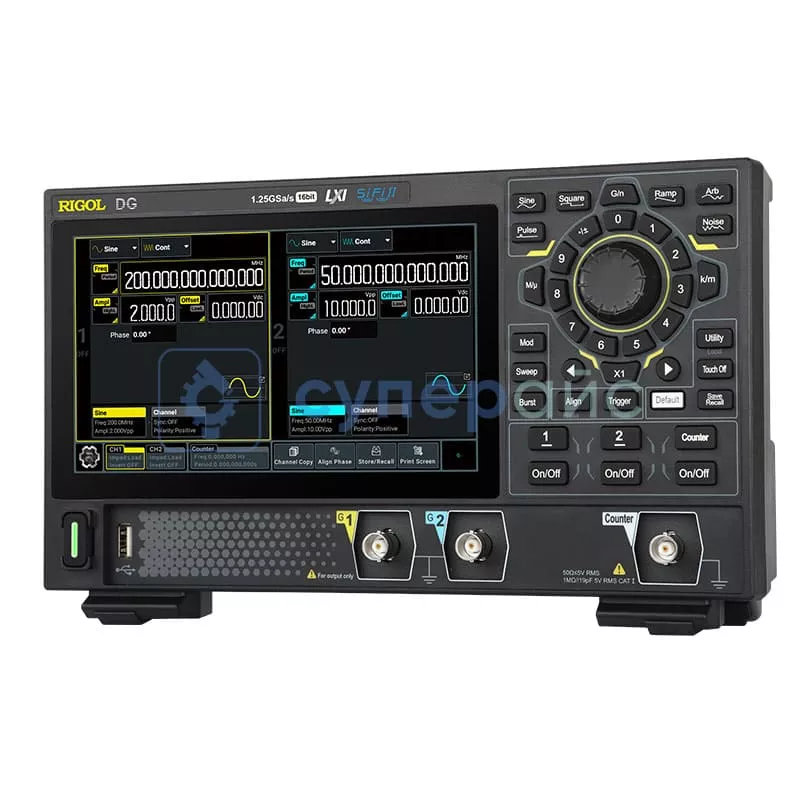

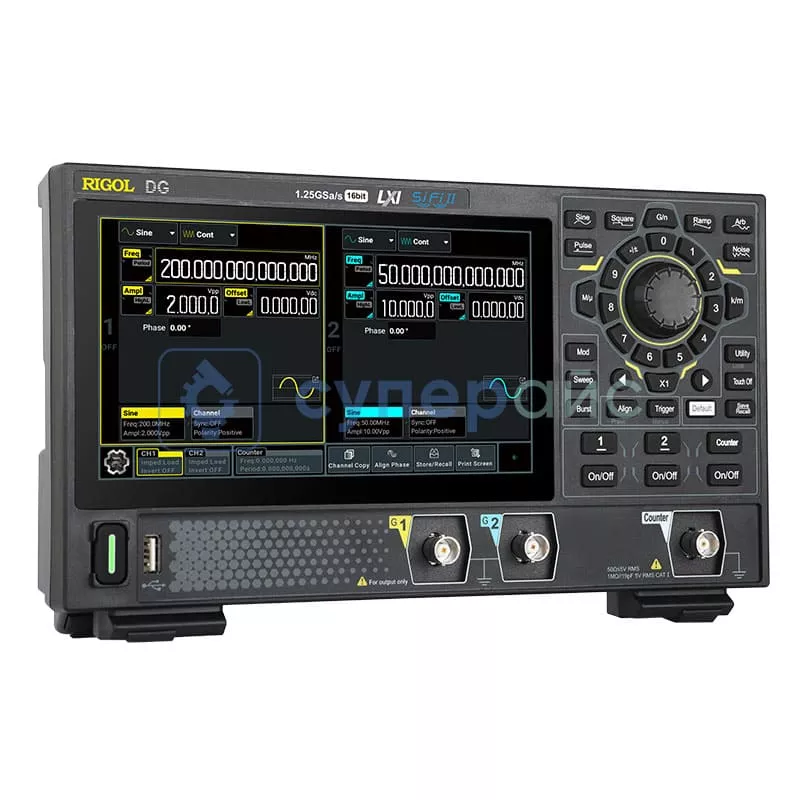

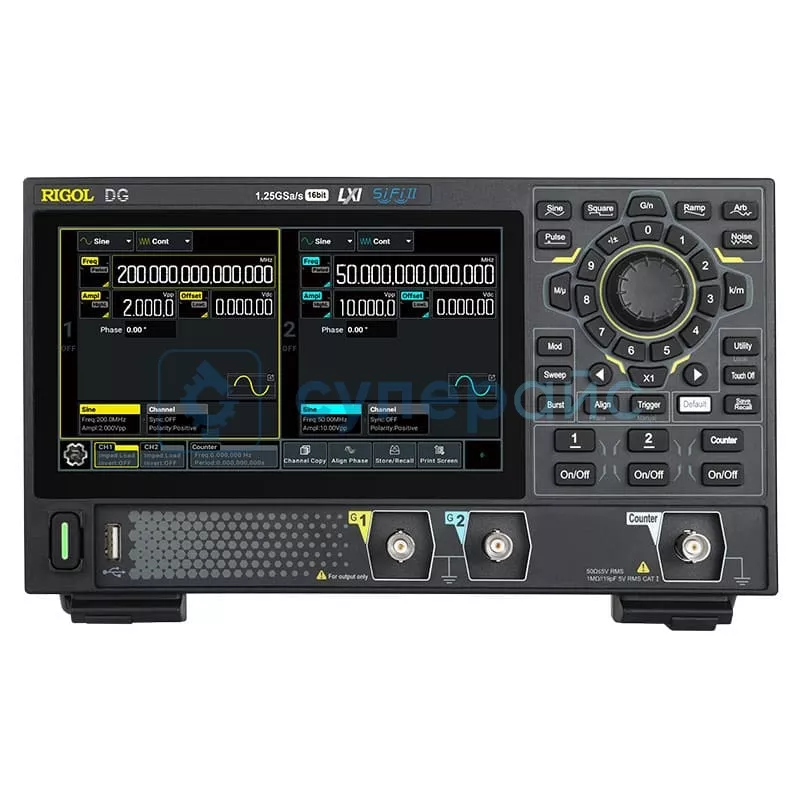

Генератор сигнала RIGOL DG902 Pro
RIGOL представляет источник электрических сигналов DG902 Pro – многофункциональную модель для лабораторного применения с поддержкой нескольких форм волны и режимов ввода.
Такое измерительное оборудование будет полезно в ходе работ по анализу и калибровке радиоэлектронных устройств, среди которых:
- усилители;
- радиоприемники и передатчики;
- модули связи и беспроводные устройства;
- схемы управления и автоматики;
- измерительное оборудование (осциллографы, мультиметры);
- импульсные источники питания.
Двухканальное исполнение позволяет создавать сложные и реалистичные тестовые сценарии: пользователь может генерировать два независимых сигнала одновременно. 2 канала также дают возможность тестировать разные части схемы параллельно – это полезно как при отладке, так и при электронных разработках.
Этот генератор сигнала RIGOL работает с частотой дискретизации 1,25 Гвыб / с. Глубина памяти составляет 16 Мб.
Реализована защита внутренних компонентов в виде автоматического отключения выходов сигналов при перегрузке. Защита полезна при:
- случайном коротком замыкании в тестируемой схеме;
- неправильной настройке параметров выходного сигнала;
- подключении неисправной нагрузки, потребляющей чрезмерный ток;
- проведении экспериментов с неизвестными параметрами нагрузки.
Обзорная таблица генераторов сигнала Rigol серии DG
Характеристика | RIGOL DG852 Pro | RIGOL DG902 Pro | RIGOL DG912 Pro | RIGOL DG922 Pro |
Количество каналов | 2 | |||
Выходная частота | 50 МГц | 70 МГц | 150 МГц | 200 МГц |
Частота дискретизации | 625 Мвыб/с | 125 Гвыб/с | 125 Гвыб/с | 125 Гвыб/с |
Количество форм сигналов | 148 типов | |||
Дисплей | 7-дюймовый сенсорный экран с разрешением 1024 х 600 | |||
Интерфейсы связи | LAN, Web Control, USB Host, USB Device | USB-host, USB-device, LAN , AUX , BNC | ||
Хранилище | 32 ГБ |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Для физических лиц при заказе от 3000 рублей Почтой России
Управление с помощью приложения для телефона
Диапазон измерения напряжения: 4 - 24 В
Диапазон измерения емкости электрических аккумуляторов: 0 - 99999 мА
Для физических лиц при заказе от 3000 рублей Почтой России
Функция удержания данных
Переменное напряжение (AC): до 750 В
Постоянное напряжение (DC): до 1000 В
Сопротивление: до 100 МОм
Для физических лиц при заказе от 3000 рублей Почтой России
Встроенный частотомер, более 160 видов произвольных сигналов
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, произвольные сигналы
Диапазон частот: 0-25 МГц
Для физических лиц при заказе от 3000 рублей Почтой России
Кварцевый генератор
Количество каналов: 2
Полоса пропускания:200 МГц
Диапазон частот: 1 мкГц - 200 МГц
Похожие товары
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 25 МГц
Для физических лиц при заказе от 3000 рублей Почтой России
Интерфейс передачи данных USB, LAN
Количество каналов: 2
Частота дискретизации: 500 МВыб/с
Полоса пропускания: 60 МГц
Для физических лиц при заказе от 3000 рублей Почтой России
До 60 видов сигналов произвольных форм
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 266 МВыб/с
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 1
Форма сигналов: стандартная
Диапазон частот: 0 Гц - 9999 Гц
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
