Двухканальный генератор сигнала RIGOL DG912 Pro
Код товара: 26724
Гарантия 12 месяцев
О товаре Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 150 МГц
Частота дискретизации: 125 Гвыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 150 МГц
Частота дискретизации: 125 Гвыб / с
Технические характеристики RIGOL DG912 Pro
| Количество каналов | 2 |
| Выходная частота | 150 МГц |
| Частота дискретизации | 125 Гвыб / с |
| Вертикальное разрешение | 16 бит |
| Память сигналов | 16 Мвыб / сигнал |
| Выходной сигнал | |
| Режим вывода | непрерывный, модуляция, развертка, пакетный режим, последовательность |
| Форма волны | синусоидальная, прямоугольная, линейно изменяющийся, импульсная, шумовая, произвольная, гармоническая |
| Встроенные сигналы произвольной формы | 148 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine и Лоренц |
| Частотные характеристики | |
| Синус | от 1 мкГц до 150 МГц |
| Квадрат | от 1 мкГц до 60 МГц |
| Рампа | от 1 мкГц до 5 МГц |
| Пульс | от 1 мкГц до 50 МГц |
| Арб | от 1 мкГц до 50 МГц |
| Гармонический | от 1 МГц до 75 МГц |
| Последовательность | от 1 мкВыб / с до 312,5 Мвыб / с |
| Шум | типичный (0 дБм), полоса пропускания > 250 МГц |
| Выходная частота (разрешение) | 1 мкГц или 12 цифр |
| Частота (точность) |
±10-6 настройки (кроме Arb и последовательности), от 0 ℃ до 40 ℃ ±10-6 настройки ± 1 мкГц (Arb и последовательность), от 0 ℃ до 40 ℃ |
| Выходные характеристики | |
| Диапазон амплитуд (50 Ом) |
≤ 50 МГц: от 1 мВ до 10 В (размах) ≤ 100 МГц: от 1 мВ до 5 В (размах) ≤2 00 МГц: от 1 мВ до 2 В (размах) |
| Диапазон амплитуд (HighZ) |
≤ 50 МГц: от 2 мВ до 20 В (размах) ≤ 100 МГц: от 2 мВ до 10 В (размах) ≤ 200 МГц: от 2 мВ до 4 В (размах) |
| Точность амплитуды |
± (1 % от настройки + 2 мВ размах) (при сопротивлении 50 Ом) ± (1 % от настройки + 5 мВ размах) (в HighZ) |
| Разрешение амплитуды | 0,1 мВ (размах), 0,1 мВ (среднеквадратичное значение), 1 мВ, 0,1 дБм или 4 цифры (в зависимости от того, что меньше) |
| Амплитудная единица | Vpp, Вrms, дБм, В |
| Диапазон смещения |
± 5 Впик (переменный + постоянный ток) (на 50 Ом) ± 10 Впик (переменный + постоянный ток) (в HighZ) |
| Точность смещения |
± (1 % от |настройки| + 2 мВ + 0,5 % от амплитуды (Вразмах)) (на 50 Ом) ± (1 % от |настройки| + 5 мВ + 1 % от амплитуды (Вразмах)) (в HighZ) |
| Разрешение смещения | 1 мВ или 4 цифры |
| Выходное сопротивление | типичное (0 дБм, 0 В постоянного тока), 50 Ом ± 1 % |
| Защита | выходы сигналов автоматически отключаются при перегрузке |
| Характеристики сигнала | |
| Синус (50 Ом) | |
| Гармонические искажения |
типичный (0 дБм) от 10 Гц до < 10 МГц: <- 55 дБн от ≥ 10 МГц до < 50 МГц: <- 50 дБн ≥ 50 МГц: <- 40 дБн |
| Полная гармоника |
типичный (1 Впп) от 10 Гц до 20 кГц: < 0,1 % |
| Ложный (негармонический) |
типичный (1 Впп) от 10 Гц до < 10 МГц: <- 65 дБн от ≥ 10 МГц до < 50 МГц: <- 60 дБн ≥ 50 МГц: <- 50 дБн + 6 дБн / октава |
| Фазовый шум | типичный (1 Вразмах, 10 кГц) 20 МГц: <-110 дБн/Гц |
| Остаточный тактовый шум | типичное (0 дБм), -60 дБм |
| Межканальные перекрестные науки |
типичное (1 Вразмах, 0 В) 100 МГц: <- 75 дБн ≥ 100 МГц: <- 65 дБн |
| Амплитудная неравномерность |
типичный (относительно синуса 1 кГц, 0 дБм) < 10 МГц: ±0,1 дБ от ≥ 10 МГц до < 50 МГц: ± 0,2 дБ от ≥ 50 МГц до < 100 МГц: ± 0,5 дБ ≥ 100 МГц: ± 1 дБ |
| Фаза | - от 360° до +360°, разрешение 0,01° |
| Остаточный тактовый шум | типичное (0 дБм), -60 дБм |
| Квадрат | |
| Время нарастания / падения | типичное значение (амплитуда ≤ 2 Вразмах, нагрузка 50 Ом), ≤ 3 нс |
| Перерегулирование | типичное (амплитуда 0 дБм, частота >1 кГц), < 5% |
| Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Рампа | |
| Линейность |
Типичный (частота 1 кГц, амплитуда 1 В (размах), 100 % симметрия) ≤ 0,1 % пиковой выходной мощности (амплитуда от 10 % до 90 %) |
| Симметрия | от 0% до 100% |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Пульс | |
| Ширина импульса | от 9 нс до (период импульса - 9 нс) |
| Разрешение ширины импульса | 100 пс или 5 цифр |
| Рабочий цикл | от 0,01 % до 99,99 % |
| Время нарастания / падения | от 3 нс до 0,625* период импульса |
| Время задержки | От 0 пс до периода – [ширина импульса + 0,8*(время переднего фронта + время заднего фронта)] (непрерывный режим) |
| Перерегулирование | Типичное (амплитуда 0 дБм, частота > 1 кГц), < 5 % |
| Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Шум | |
| Тип | белый шум |
| Арб | |
| Время нарастания / падения | типичное (амплитуда < 1 Вразмах), ≤ 5 нс |
| Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Гармонический выход | |
| Гармонический порядок | ≤ 20 |
| Гармонический тип | заказать, объединить |
| Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
| Гармоническая фаза | можно установить фазу каждого порядка гармоник |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| AM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Глубина модуляции | от 0 % до 120 % |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| FM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| PM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| Отклонение фазы | от 0° до 360°, разрешение 0,01° |
| ASK, FSK, PSK | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| Количество уровней | 2 |
| ШИМ (PWM) | |
| Форма сигнала несущей | пульс |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| Отклонение ширины | от 0 % до 49,99 % периода импульса |
| SUMM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник | cинус, квадрат, линейное изменение, шум, произвольная форма, форма сигнала канала |
| Суммарное соотношение | jт 0 % до 100 % от настройки амплитуды (Vpp) |
| Пакетные характеристики | |
| Форма сигнала несущей | синус, квадрат, линейное изменение, шум, произвольное (кроме постоянного тока) |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 4 мкс до 8000 с |
| Фаза взрыва | - от 360° до +360°, разрешение 0,01° |
| Задержка триггера | от 0 нс до 20 с |
| Источник ворот | внешний триггер |
| Источник триггера | внутренний, внешний передний край, внешний задний край, ручной |
| Характеристики развертки | |
| Тип | линейный, логарифмический, пошаговый |
| Форма сигнала несущей | синус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Время развертки | от 1 мс до 250 000 с |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время удержания / возврата | от 0 с до 3600 с |
| Ориентация | верх / низ |
| Источник триггера | внутренний, внешний передний край, внешний задний край, ручной |
| Маркер | задний фронт синхросигнала (программируется) |
| Характеристики последовательности | |
| Частота дискретизации | от 1 мкВыб / с до 312,5 Мвыб / с |
| Разрешение | 1 мквыб / с или 12 цифр |
| Длина последовательности | от 32 точек / канал до 16 М точек / канал (32 М точек / канал дополнительно) |
| Форма сигнала | № 64 |
| Петля | от 0 до 256 |
| Режим фильтра | нормальный, шаг, интерполяция |
| Маркер | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Функция измерения | частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл |
| Входное сопротивление | 50 Ом ± 2 %, 1 МОм ± 5 % |
| Точность счетчика |
от 0 до 250 МГц: 7 цифр от 250 МГц до 500 МГц: 6 цифр от 500 МГц до 1 ГГц: 5 цифр |
| Триггерный уровень | 0 В |
| Режим входной связи |
нагрузка 50 Ом связь по постоянному току нагрузка 1 МОм связь переменного / постоянного тока |
| Входная амплитуда |
нагрузка 50 Ом: от постоянного тока до 500 МГц: от 100 мВ до 2 В (размах) / от 500 МГц до 1 ГГц: от 300 мВ до 2 В (размах) нагрузка 1 МОм: от 500 мВ до 5 В (перем. + пост. ток) |
| Уровень ввода |
нагрузка 50 Ом: 4 Впп нагрузка 1 МОм: 5 Впп |
| Диапазон входной частоты |
нагрузка 50 Ом: от 0 до 250 МГц / от 250 МГц до 500 МГц / от 500 МГц до 1 ГГц нагрузка 1 МОм: 5 от 0 до 250 МГц |
| Эффективный частотный сигнал |
нагрузка 50 Ом: от постоянного тока до 1 ГГц нагрузка 1 МОм: от постоянного тока до 250 МГц (связь по постоянному току) |
| Отклонение ВЧ | 60 кГц / нет (доступно только для нагрузки 1 МОм) |
| Разъем | BNC, на задней панели |
| Характеристики AUX IN / OUT | |
| Внешний вход модуляции | |
| Входной диапазон |
ASK, FSK, PSK: логический уровень 3,3 В AM, FM, PM, PWM: ± 5 В, полный диапазон |
| Частотный диапазон | от постоянного тока до 100 кГц (1 Мвыб / с) |
| Входное сопротивление | 10 кОм ± 10% |
| Внешний триггер / закрытый пакетный вход | |
| Мин. Ширина импульса | 100 нс |
| Диапазон задержки триггера | от 0 нс до 20 с |
| Разрешение | 100 пс или 5 цифр |
| Джиттер (среднеквадратичное значение) | типичное (от входа триггера до выхода сигнала, пакетный режим), 1,5 нс |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Выходное сопротивление | 50 Ом ± 5% |
| Джиттер (среднеквадратичное значение) | типичное (непрерывный режим), 1,5 нс |
| Синхронный выход | |
| Уровень | TTL-совместимый |
| Выходное сопротивление | 50 Ом ± 5% |
| Характеристики входа/выхода 10 МГц | |
| Внешний вход | |
| Сопротивление | 1 кОм |
| Входная связь | соединение переменного тока |
| Требуемый ввод (напряжение) | от 100 мВ (размах) до 5 В (размах) |
| Блокировка диапазона | 10 МГц ± 100 Гц |
| Внутренний выход | |
| Сопротивление | 50 Ом |
| Выходная связь | соединение переменного тока |
| Уровень | типичное (нагрузка 50 Ом), 1,2 В (размах) |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный экран с разрешением 1024 х 600 |
| Время стабилизации | минимум 20 минут |
| Хранилище | 32 ГБ |

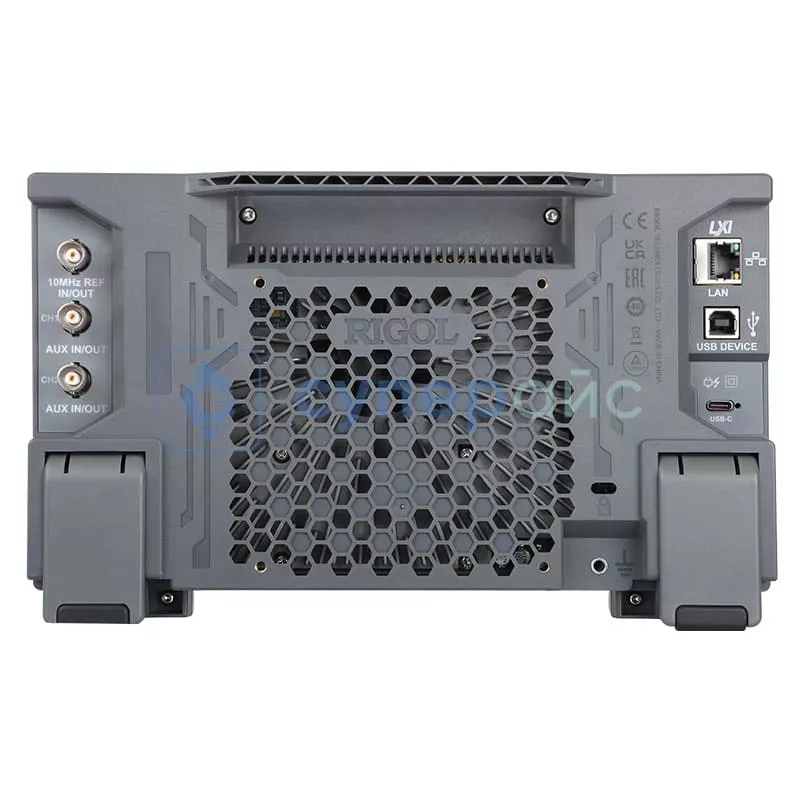

| Интерфейс | USB-host / USB-device / LAN / AUX / BNC |
| Источник питания |
интерфейс питания: Интерфейс USB Type-C входное напряжение: USB 15 В, 3 А потребление: 45 Вт (макс.) |
| Рабочая температура | от 0 ℃ до +40 ℃, относительная влажность ≤ 80 % (без конденсации) |
| Температура хранения | от -20 ℃ до + 60 ℃, относительная влажность ≤90 % (без конденсации) |
| Габариты изделия | 266 х 165 х 80 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,78 кг |

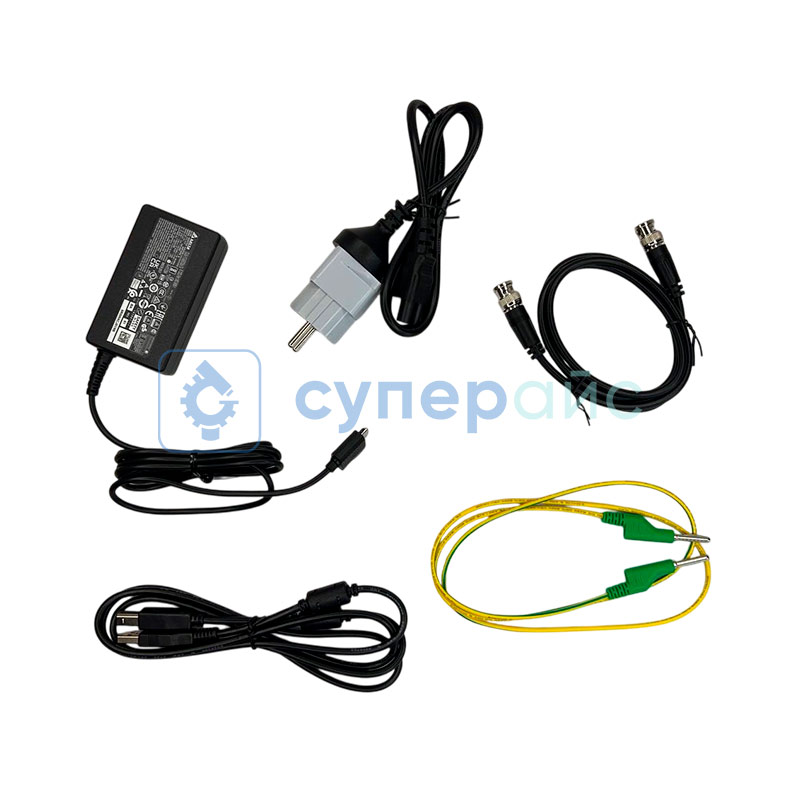

| Комплектация |
генератор сигнала Rigol DG912 Pro – 1 шт; адаптер питания - 1 шт; USB кабель - 1 шт; кабель BNC - 1 шт; аттенюатор - 1 шт; руководство пользователя - 1 шт |

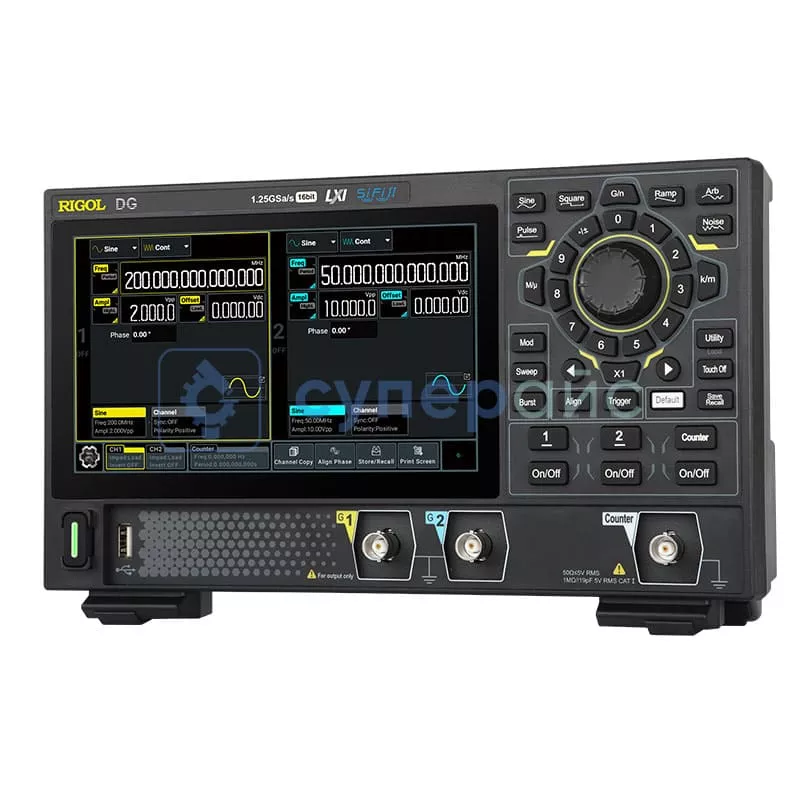

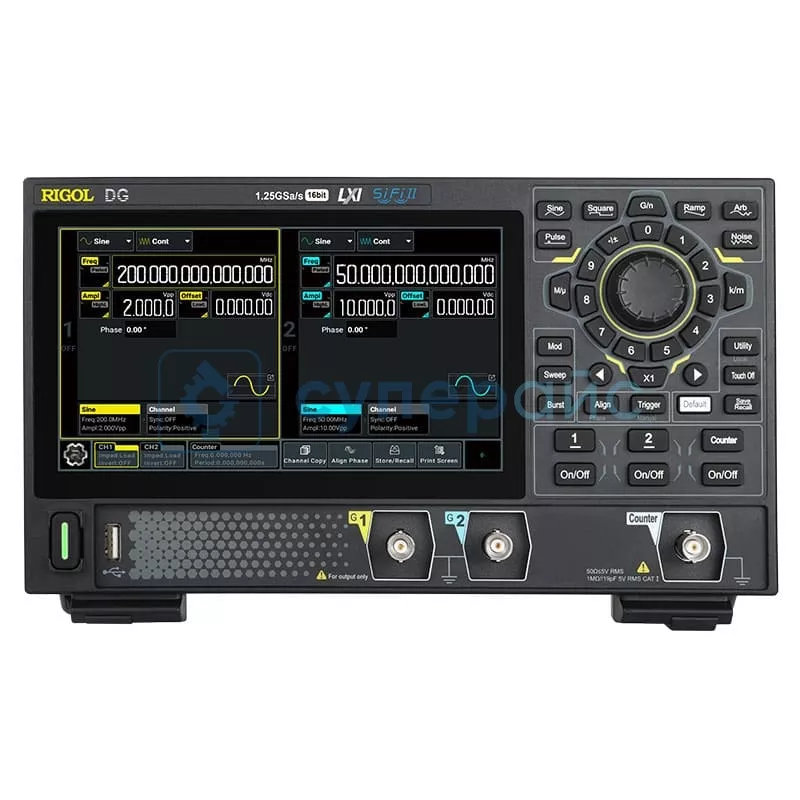

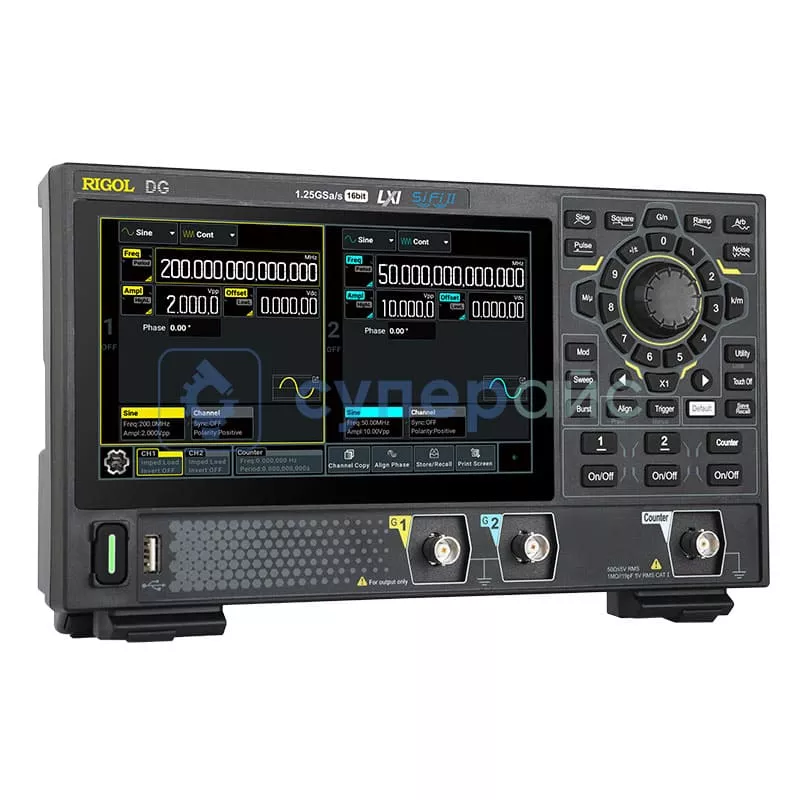

Многофункциональный генератор сигналов Rigol DG912 Pro
Представляем двухканальный генератор сигналов, разработанный для выполнения сложных задач в области электроники, тестирования и исследования. Его основные преимущества — высокая частота до 150 МГц и частота дискретизации 125 Гвыб/с. Эти параметры делают DG912 Pro незаменимым инструментом для специалистов, работающих с точными сигналами, измерительными и тестовыми системами.
Одновременно работают два канала, что позволяет проводить измерения или тесты, улучшая производительность, а также экономя время.
Генератор поддерживает сигналы синусоидальные, прямоугольные, импульсные, шумовые и произвольные волны. Это позволяет адаптировать прибор под различные задачи и требования.
Встроенный частотомер предлагает точные измерения частоты, амплитуды, а также фазовых параметров, что делает его универсальным инструментом для различных применений.
Управление через большой 7-дюймовый дисплей с разрешением 1024 х 600 упрощает процесс настройки или анализа сигналов.
Прибор позволяет легко задавать параметры сигналов с разрешением до 16 бит, что повышает детализацию и точность данных. Создание сложных сигналов с выбором глубины модуляции, амплитуды и частоты делает Rigol DG912 Pro отличным выбором для работы в лабораториях и инженерных центрах.
Генератор поддерживает следующие режимы работы: непрерывный вывод, развертка, последовательности и модуляции. Благодаря встроенным функциям защиты от перегрузки и замыкания, устройство гарантирует безопасность работы и стабильность результатов, а встроенная память на 32 ГБ хранит сигналы для дальнейшего анализа.
Компактные размеры (266 х 165 х 80 мм) и вес 1,78 кг делают аппарат мобильным для использования как в лабораторных условиях, так и в полевых тестах.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Для физических лиц при заказе от 3000 рублей Почтой России
Функция Bluetooth для подключения к смартфону
Измеряемые параметры: напряжение DC/AC, ток DC/AC, сопротивление, емкость, частота, тест диодов, звуковой сигнал
Диапазон измерения напряжения DC/AC: 0 В - 1000 В / 0 В - 750 В
Диапазон измерения тока DC/AC: 0 А - 19,999 А
Диапазон измерения сопротивления: 0 Ом – 199,99 МОм
Диапазон измерения емкости: 0 нФ – 9,999 мФ
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, DC
Диапазон частот: 1 мкГц - 60 МГц
Автоматическая загрузка сохраненных параметров при последующих включениях
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 1
Форма сигналов: стандартная
Диапазон частот: 0 Гц - 9999 Гц
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: 0,01 мкГц - 60 МГц
Похожие товары
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Частота: 25 МГц
Формы сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, шум, гармоники
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы
Диапазон частот: от 0 Гц 25 МГц (для синуса)
Встроенный частотомер и счетчик
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, CMOS, EXP, Лоренца, амплитудная и частотная модуляция, произвольная
Диапазон частот: 1 нГц - 80 МГц
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы
Диапазон частот: 0,01 Гц - 25 МГц
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
