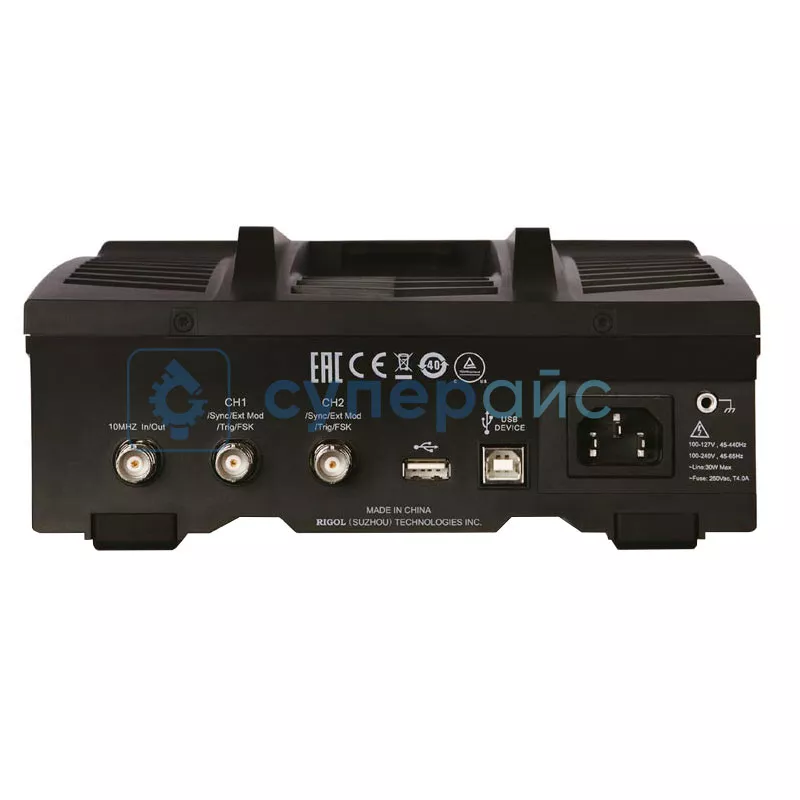

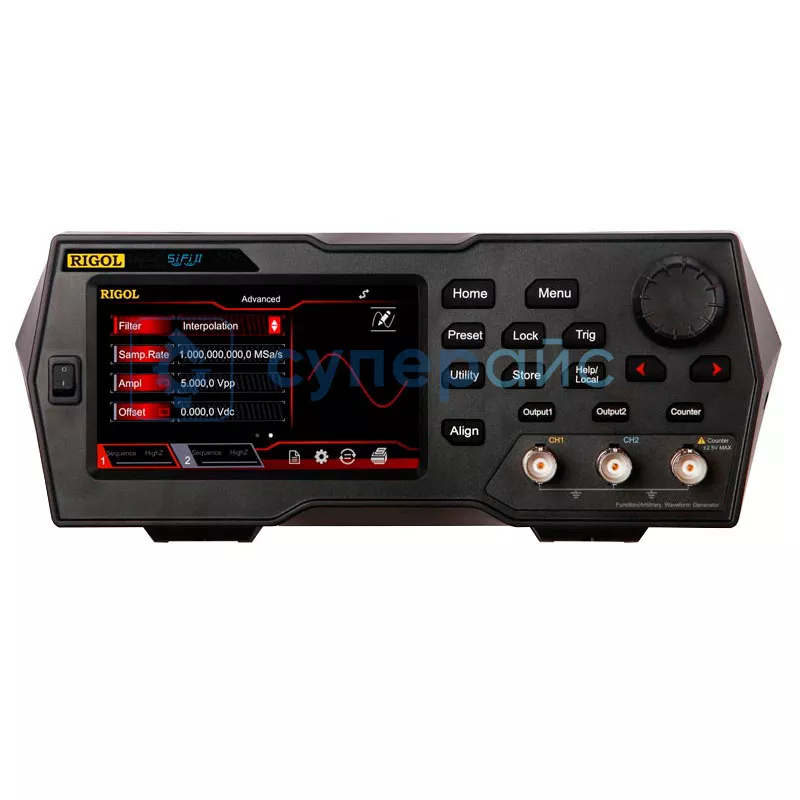

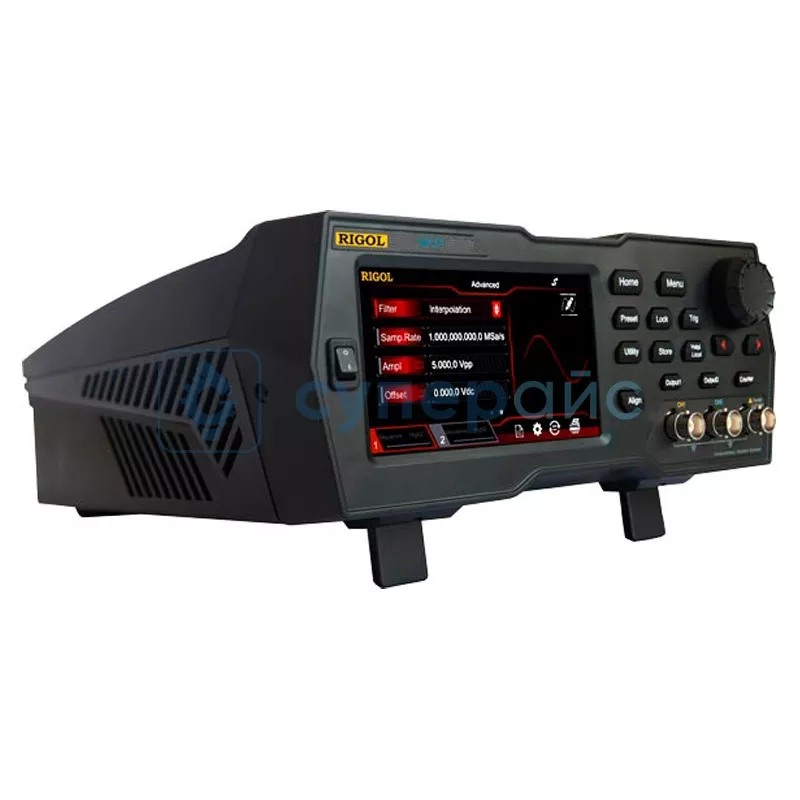

Двухканальный генератор сигнала RIGOL DG972
118 890 ₽
118 890 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
21804
Модель (серия)
DG972
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG972
Артикул (код товара)
21804
Модель (серия)
DG972
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
70 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,85
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Показать больше
Показать меньше
Описание RIGOL DG972
ВНИМАНИЕ! Производство двухканального генератора сигнала RIGOL DG972 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Двухканальный генератор сигнала RIGOL DG2072
Технические характеристики RIGOL DG972
| Количество каналов | 2 |
| Выходная частота | 70 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный |
| Расширенные формы сигналов | PRBS, RS232, последовательность |
| Встроенные сигналы произвольной формы | 160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т. д. |
| Частотные характеристики | |
| Синус | от 1 мкГц до 70 МГц |
| Квадрат | от 1 мкГц до 20 МГц |
| Рампа | от 1 мкГц до 1,5 МГц |
| Пульс | от 1 мкГц до 20 МГц |
| Гармонический | от 1 мкГц до 20 МГц |
| ПРБС | от 2 кбит / с до 50 Мбит / с |
| Двухтональный | от 1 мкГц до 20 МГц |
| RS232 | диапазон скорости передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
| Последовательность | от 2 тыс. до 60 Мвыб / с |
| Шум (-3 дБ) | полоса пропускания 100 МГц |
| Произвольная форма сигнала | от 1 мкГц до 20 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения |
от постоянного тока до 10 МГц (включительно): <-55; дБн. От 10 МГц до 20 МГц (включительно): <-50 дБн; от 20 МГц до 40 МГц (включительно): <-40 дБн; 40 МГц: <-35 дБн |
| Полное гармоническое искажение | < 0,075% (от 10 Гц до 20 кГц) |
| Ложный (негармоничный) |
≤ 10 МГц: <- 60 дБн; > 10 МГц: <- 60 дБн + 6 дБ / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | типичное (1 Вразмах, 1 кГц) ≤ 9 нс |
| Перерегулирование | типичное (100 кГц, 1 В (размах)) ≤ 5 % |
| Несимметрия | 1 % периода + 4 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Стабильность амплитуды | ± 0,5 % / 5 ч |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 ВPP, 100 % симметрия) |
| Симметрия | от 0 до 100% |
| Пульс | |
| Пульс | от 16 нс до 1000 кс (ограничено текущей настройкой частоты) |
| Восходящий/нисходящий фронт | ≥ 8 нс (ограничено текущей настройкой частоты и шириной импульса) |
| Перерегулирование | типичное (1 Вразмах, 1 кГц) ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Последовательность сигналов произвольной формы | |
| Длина сигнала | 16 млн. баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
интерполяционный фильтр: от 10 выборок в секунду до 60 миллионов выборок в секунду; ступенчатый фильтр: от 2 тысяч выборок в секунду до 50 миллионов выборок в секунду; плавный фильтр: от 2 тыс. выборок в секунду до 50 млн выборок в секунду. |
| Минимальное время нарастания/падения |
интерполяционный фильтр: ≥ 8 нс. Ступенчатый; фильтр: 3,0 / частота дискретизации. Сглаживающий; фильтр: 1,0 / частота дискретизации |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); интерполяционный фильтр: 200 пс; ступенчатый фильтр: < 5 пс; плавный фильтр: < 5 пс |
| Перерегулирование | типичный (1 Впп) ≤ 5 % |
| Гармонический выход | |
| Функция счетчика |
диапазон подсчета: 0 - 4294967295; метод измерения: метод связи по переменному току |
| Гармонический порядок | ≤8 |
| Гармонический тип | четная гармоника, нечетная гармоника, порядковая гармоника, пользовательская |
| Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
| Гармоническая фаза | можно установить фазу каждого порядка гармоник |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон |
≤10 МГц: от 1,0 мВ до 10 В (размах) ≤ 30 МГц; от 1,0 мВ (размах до 5,0 Вразмах) ≤ 60 МГц; от 1,0 мВ (размах до пика) до 2,5 В (размах); > 60 МГц: от 1,0 мВ (размах) до 1 В (размах) |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 5 мВ |
| Плоскостность |
nипичный (синусоидальный, 1В размах); ≤ 5 МГц: ± 0,1 дБ; ≤ 15 МГц: ± 0,2 дБ; ≤ 25 МГц: ± 0,3 дБ; ≤ 40 МГц: ± 0,5 дБ; > 40 МГц: ± 1 дБ |
| Единица | Vpp, Вrms, дБм |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ±5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 1 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, ШИМ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой, произвольной формы, PRBS, RS232, последовательность (кроме постоянного тока, двухтонального сигнала и гармонического сигнала) |
| Несущая частота | от 2 МГц до 20 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 100 с |
| Характеристики развертки | |
| Форма сигнала несущей | синус, квадрат, рампа, арб |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 500 с |
| Время удержания / возврата | от 0 мс до 500 с |
| Источник | внутренний, внешний и ручной |
| Маркер | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Функция измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Разрешение по частоте | 7 цифр / с (время шлюза = 1 с) |
| Диапазон частот | от 1 мкГц до 240 МГц |
| Измерение периода | от 4 нс до 1000 кс |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 100 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 350 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 30 Вт |
| Рабочая температура | 0 - 45 ℃ |
| Диапазон влажности |
ниже 30 ℃: ≤ 95 % относительной влажности; 30 ℃ до 40 ℃: ≤ 75 % относительной влажности; 40 ℃ до 50 ℃: ≤ 45 % относительной влажности; |
| IP-защита | IP2X |
| Размер изделия | 237,4 х 97 х 268 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 2,85 кг |
| Комплектация |
генератор сигнала RIGOL DG972 – 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Настольный генератор сигналов RIGOL DG972
В условиях активного развития электроники и измерительных технологий, профессионалы чаще выбирают устройства, спроектированные для точных измерений. Среди них выделяется генератор ШИМ сигнала RIGOL DG972 с поддержкой двух каналов и информативным сенсорным дисплеем.
Преимущества модели
Этот двухканальный генератор предоставляет высокую степень точности и предсказуемости генерации, что делает его незаменимым инструментом в области тестирования или создания электронных устройств. Оснащённый двумя независимыми каналами, он даёт инженерам возможности для одновременного формирования различных выходных сигналов, что расширяет его функциональность. Особенности устройства:
- Двухканальность позволяет создавать и модулировать два сигнала одновременно, оптимизируя оценку работы устройств.
- Охватывает широкий диапазон частот, что позволяет адаптироваться к разнообразным требованиям проектов.
- Интуитивно понятный цветной сенсорный экран на 4,3 дюйма предоставляет подробную информацию о настройках и рабочих параметрах.
Генератор стандартных сигналов подходит для применения в разных сферах:
- Электроника. Функциональное решение для проверки или отладки электронных схем и устройств.
- Телекоммуникации. Формирует необходимые сигналы для тестирования или настройки оборудования связи.
- Образование. Удобен для демонстрации принципов работы сигнальных генераторов в учебных целях.
Генератор RIGOL DG972 — современное и надёжное решение, которое становится выбором для инженеров или техников, работающих в области электроники или измерений. С ним легко выполнять точные исследования, ускоряя процесс проверки и повышая эффективность работы лаборатории.
