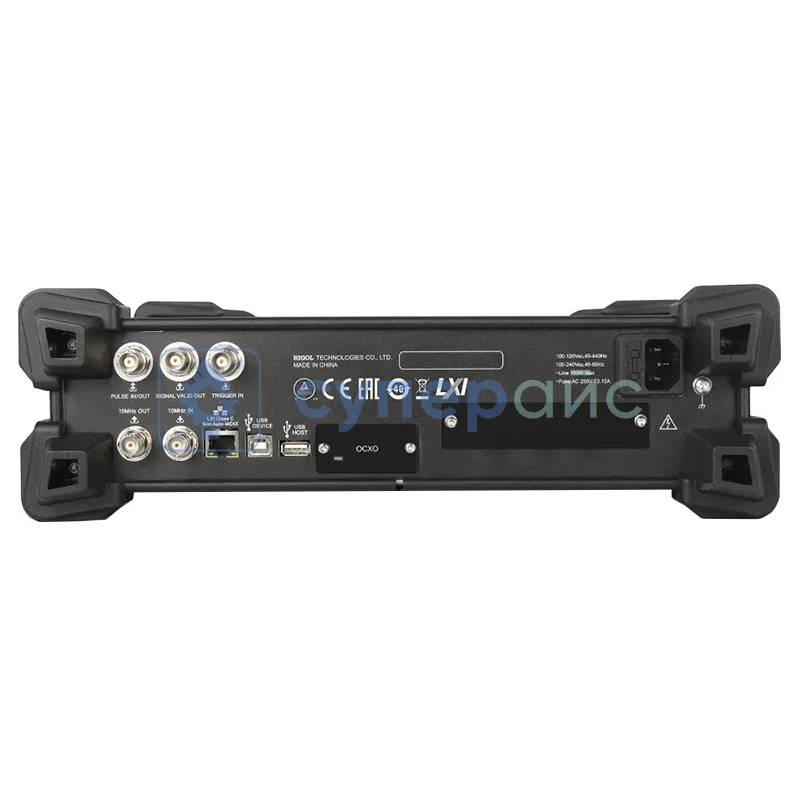

Генератор радиочастотных сигналов RIGOL DSG3065B
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
1 117 300 ₽
1 117 300 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
24224
Модель (серия)
DSG3065B
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DSG3065B
Артикул (код товара)
24224
Модель (серия)
DSG3065B
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Категория по частотному диапазону
Кол-во каналов
Макс. частота
6,5 ГГц
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
8,03
Сложность
2
Амплитуда, Vp-p
Виды модуляции
АМ
ФМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Вес нетто, кг
Показать больше
Показать меньше
Описание RIGOL DSG3065B
Технические характеристики RIGOL DSG3065B
| Выходные каналы | 1 |
| Диапазон частот | 9 кГц - 6,5 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25 группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125 группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25 группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5 группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1 группа: 6, частота 3600 МГц < f ≤ 6500 МГц, коэффициент - 2 группа: 7, частота6500 МГц < f ≤ 13600 МГц, коэффициент - 4 |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Первоначальная калибровка, точность | ≤ 0,1 частей на миллион |
| Диапазон температур | 0 - 50 ℃, при температуре 25 ℃, < 1 частей на миллион |
| Скорость старения | < 1 ppm/год |
| Внутренний выходной сигнал опорной частоты |
частота: 10 МГц уровень: 5 - 10 дБм |
| Внешний вход опорной частоты |
частота: 10 МГц уровень: 0 - 10 дБм максимальное отклонение: ± 5 частей на миллион |
| Развертка частоты | |
| Тип развертки |
пошаговая развертка (с равными или логарифмическими шагами частоты) развертка по списку (список с произвольными шагами частоты) |
| Режим развертки | одиночный, непрерывный |
| Диапазон развертки | полный частотный диапазон |
| Форма развертки | треугольник, пила |
| Изменение шага | линейный или логарифмический |
| Шаг развертки | 2 - 65535 |
| Развертка списка | 1 - 6001 |
| Время задержки | 20 мс - 100 с |
| Режим триггера | автоматический, ключевой, внешний, шина (USB и LAN) |
| Чистота спектра | |
| Гармоники | 2 МГц < f ≤ 6,5 ГГц, уровень ≤ 13 дБм: < -30 дБн |
| Субгармоника | 3,6 ГГц < f ≤ 13,6 ГГц: < -60 дБн, < -70 дБн (тип.) |
| Ложный (негармоничный) |
100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.) 1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.) 3,6 ГГц < f ≤ 6,5 ГГц: < -48 дБн, < -58 дБн (тип.) |
| Односторонний фазовый шум |
f = 1 ГГц: < -110 дБн/Гц, < -116 дБн/Гц (тип.); f = 6,5 ГГц: < -98 дБн/Гц, < -102 дБн/Гц (тип.) |
| Остаточный FM |
от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.) от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.) |
| Амплитуда | |
| Максимальный выходной уровень |
9 кГц ≤ f < +100 кГц, настройка +5 дБм; 100 кГц ≤ f ≤ 1 МГц, уровень +10 дБм, настройка +15 дБм; 1 МГц < f ≤ 200 МГц, уровень +13 дБм, настройка +20 дБм; 200 МГц < f ≤ 3,6 ГГц, уровень +13 дБм, настройка +27 дБм; 3,6 ГГц < f ≤ 6,5 ГГц, уровень +13 дБм, настройка +20 дБм; 6,5 ГГц < f ≤ 12 ГГц, уровень +10 дБм, настройка +15 дБм |
| Настройка разрешения | 0,01 дБ |
| КСВН | |
| 1 МГц ≤ f ≤ 13,6 ГГц | < 1,8 (тип.) |
| Максимальная обратная мощность | |
| Макс. напряжение постоянного тока | 50 В |
| 1 МГц < f ≤ 13,6 ГГц | 1 Вт |
| Внутренний генератор модуляции (LF) | |
| Форма волны | синус, квадрат |
| Синус | от постоянного тока до 200 кГц |
| Квадрат | от постоянного тока до 20 кГц |
| Разрешение | 0,01 Гц |
| Диапазон напряжения |
переменного тока: 0 - 3 В постоянного тока: -3 - 3 В |
| Разрешение по напряжению | 2 мВ |
| Модуляция | |
| Типы модуляции | AM, FM, ØM, Pulse mod. |
| Амплитудная модуляция | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Глубина модуляции | 0 - 100 % |
| Разрешение | 0,1 % |
| Установка неопределенности | fмод = 1 кГц: значение настройки × 4 % + 1 % |
| Искажение | fmod = 1 кГц, m < 30 %, уровень = 0 дБм: < 3 % (тип.) |
| Модуляция, частотная характеристика | м < 80 %, постоянный ток/от 10 Гц - 100 кГц: < 3 дБ (ном.) |
| Модуляция частоты | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Макс. отклонение | N × 1 МГц (ном.) |
| Разрешение | < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2 % + 20 Гц |
| Искажение | fмод = 1 кГц, девиация = N × 50 кГц: < 2 % (тип.) |
| Фазовая модуляция | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Модуляция, частотная характеристика | постоянный ток / 10 Гц - 100 кГц: < 3 дБ (ном.) |
| Макс. отклонение | Н × 5 рад (ном.) |
| Разрешение | < 0,1 % отклонения или 0,01 рад, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц |
| Искажение | fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.) |
| Модуляция, частотная характеристика | постоянный ток / 10 Гц - 100 кГц: < 3 дБ (ном.) |
| Общие характеристики | |
| Дисплей | 4,3” сенсорный экран TFT ЖК-экран, 480 х 272 |
| Интерфейсы связи | USB host, USB device, LAN |
| Внутренняя память (встроенная) | 96 Мб |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц 100 - 240 В: 45 - 65 Гц |
| Потребляемая мощность | 70 - 100 Вт |
| Рабочая температура | 0 - 50 °C |
| Температура хранения | -20 - 70 °C |
| Габариты | 364 х 112 х 420 мм |
| Вес нетто | 7,61 кг |
| Вес брутто | 8,03 кг |
| Комплектация |
генератор сигналов RIGOL DSG3065B - 1 шт силовой кабель - 1 шт |
RIGOL DSG3065B: Прецизионный инструмент для высокочастотных измерений
Генератор сигнала RIGOL представляет собой одноканальное решение для сложных измерительных задач в радиочастотном диапазоне. Оборудование демонстрирует точность генерации сигналов в широком частотном спектре от 9 кГц до 6,5 ГГц. Устройство оснащено высокостабильным опорным генератором с точностью 0,1 ppm, что гарантирует превосходную спектральную чистоту выходного сигнала.
Технологические преимущества:
- Диапазон частот с разрешением 0,01 Гц для прецизионных измерений
- Одноканальная архитектура с комплексной системой модуляций
- Встроенная память объемом 96 Мб для хранения пользовательских настроек
- Интуитивный сенсорный дисплей с диагональю 4,3 дюйма
- Профессиональные функции анализа спектра и модуляционных характеристик
Функциональные возможности:
Генератор радиочастотных сигналов поддерживает все типы модуляции - AM, FM, ФМ и импульсную. Оборудование гарантирует низкий уровень фазового шума (-116 дБн/Гц на 1 ГГц) и минимальные негармонические искажения. Встроенная система термостабилизации гарантирует стабильность параметров в различных условиях эксплуатации.
Области применения:
- Разработка и тестирование беспроводных систем связи
- Калибровка измерительного оборудования ВЧ-диапазона
- Научные исследования в области радиотехники
- Образовательные программы в технических вузах
- Производство телекоммуникационного оборудования
Эргономика и управление:
Генератор сигнала RIGOL оснащен пользовательским интерфейсом с сенсорным экраном высокого разрешения. Продуманная организация меню и логичная структура настроек позволяют быстро освоить все функции прибора. Устройство поддерживает удаленное управление через стандартные интерфейсы связи.
Система охлаждения предлагает стабильность работы даже при продолжительной эксплуатации. Компактные габариты и эргономичная форма корпуса делают оборудование комфортным для размещения в измерительных стойках.
Генератор RIGOL DSG3065B представляет собой сбалансированное решение для профессиональных задач, сочетающее функциональные возможности с точностью измерений.
