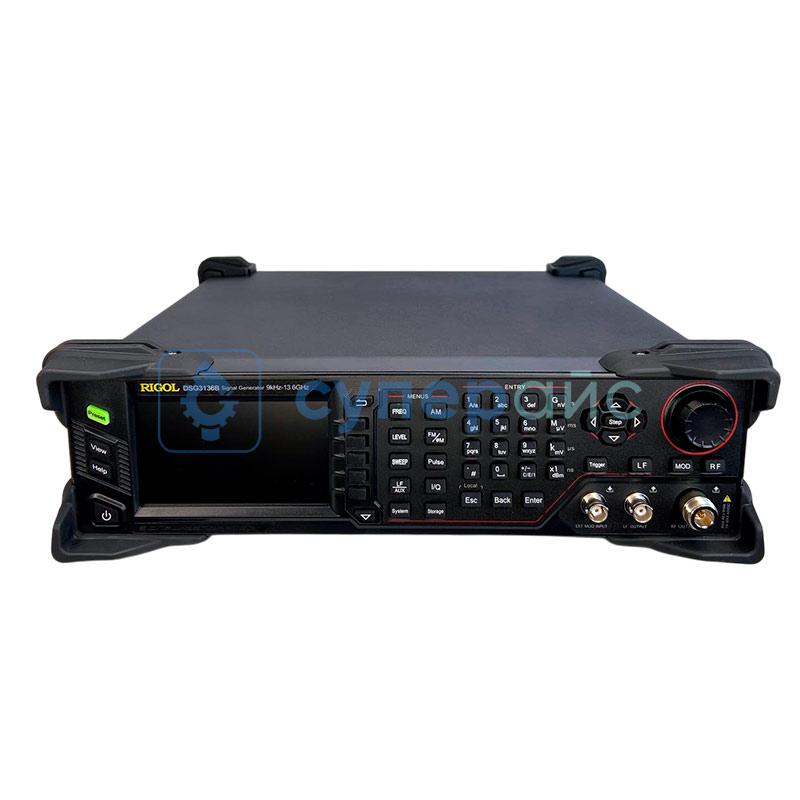

Генератор сигналов RIGOL DSG3136B
Код товара: 24363
Гарантия 12 месяцев
О товаре Сенсорный экран 480 х 272
Количество каналов: 1
Диапазон частот: от 9 кГц до 13,6 ГГц
Разрешение по частоте: 0,01 Гц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Сенсорный экран 480 х 272
Количество каналов: 1
Диапазон частот: от 9 кГц до 13,6 ГГц
Разрешение по частоте: 0,01 Гц
Технические характеристики RIGOL DSG3136B
| Выходные каналы | 1 |
| Диапазон частот | от 9 кГц до 13,6 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1; группа: 6, частота 3600 МГц < f ≤ 6500 МГц, коэффициент - 2; группа: 7, частота6500 МГц < f ≤ 13600 МГц, коэффициент - 4 |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Первоначальная калибровка, точность | ≤ 0,1 частей на миллион |
| Диапазон температур | от 0 ℃ до 50 ℃, при температуре 25 ℃, < 1 частей на миллион |
| Скорость старения | < 1 ppm / год |
| Внутренний выходной сигнал опорной частоты |
частота: 10 МГц уровень: от +5 дБм до +10 дБм |
| Внешний вход опорной частоты |
частота: 10 МГц уровень: от 0 дБм до +10 дБм максимальное отклонение: ± 5 частей на миллион |
| Развертка частоты | |
| Тип развертки |
пошаговая развертка (с равными или логарифмическими шагами частоты) развертка по списку (список с произвольными шагами частоты) |
| Режим развертки | одиночный, непрерывный |
| Диапазон развертки | полный частотный диапазон |
| Форма развертки | треугольник, рампа |
| Изменение шага | линейный или логарифмический |
| Шаг развертки | от 2 до 65535 |
| Развертка списка | от 1 до 6001 |
| Произвольная форма сигнала | от 1 мкГц до 10 МГц |
| Время задержки | от 20 мс до 100 с |
| Режим триггера | автоматический, ключевой, внешний, шина (USB и LAN) |
| Спектральная чистота | |
| Гармонический | 2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм: < -30 дБн |
| Субгармоника | 3,6 ГГц < f ≤ 13,6 ГГц: < -60 дБн, < -70 дБн (тип.) |
| Ложный (негармоничный) |
100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.); 3,6 ГГц < f ≤ 6,5 ГГц: < -48 дБн, < -58 дБн (тип.) |
| Однополосный фазовый шум |
f = 1 ГГц: < -110 дБн/Гц, < -116 дБн/Гц (тип.); f = 6,5 ГГц: < -98 дБн/Гц, < -102 дБн/Гц (тип.) |
| Остаточная FM |
от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.); от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.) |
| Амплитуда | |
| Максимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка + 5 дБм; 100 кГц ≤ f ≤ 1 МГц, уровень + 10 дБм, настройка + 15 дБм; 1 МГц < f ≤ 200 МГц, уровень + 13 дБм, настройка + 20 дБм; 200 МГц < f ≤ 3,6 ГГц, уровень + 13 дБм, настройка + 27 дБм; 3,6 ГГц < f ≤ 6,5 ГГц, уровень + 13 дБм, настройка + 20 дБм; 6,5 ГГц < f ≤ 12 ГГц, уровень + 10 дБм, настройка + 15 дБм |
| Настройка разрешения | 0,01 дБ |
| КСВН | |
| 1 МГц ≤ f ≤ 13,6 ГГц | < 1,8 (тип.) |
| Максимальная обратная мощность | |
| Макс. напряжение постоянного тока | 50 В |
| 1 МГц < f ≤ 13,6 ГГц | 1 Вт |
| Внутренний генератор модуляции (LF) | |
| Форма волны | синус, квадрат |
| Синус | от постоянного тока до 200 кГц |
| Квадрат | от постоянного тока до 20 кГц |
| Разрешение | 0,01 Гц |
| Диапазон напряжения |
переменного тока: от 0 до 3 В постоянного тока: - от 3 В до 3 В |
| Разрешение по напряжению | 2 мВ |
| Модуляция | |
| Типы модуляции | AM, FM, ØM, Pulse mod. |
| Амплитудная модуляция | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Глубина модуляции | от 0 % до 100 % |
| Разрешение | 0,1% |
| Установка неопределенности | fмод = 1 кГц: значение настройки × 4% + 1% |
| Искажение | fmod = 1 кГц, m < 30%, уровень = 0 дБм: < 3% (тип.) |
| Модуляция, частотная характеристика | м < 80 %, постоянный ток/от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Модуляция частоты | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Макс. отклонение | N × 1 МГц (ном.) |
| Разрешение | < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2% + 20 Гц |
| Искажение | fмод = 1 кГц, девиация = N × 50 кГц: < 2% (тип.) |
| Фазовая модуляция | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Макс. отклонение | Н × 5 рад (ном.) |
| Разрешение | < 0,1% отклонения или 0,01 рад, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц |
| Искажение | fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.) |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Общие характеристики | |

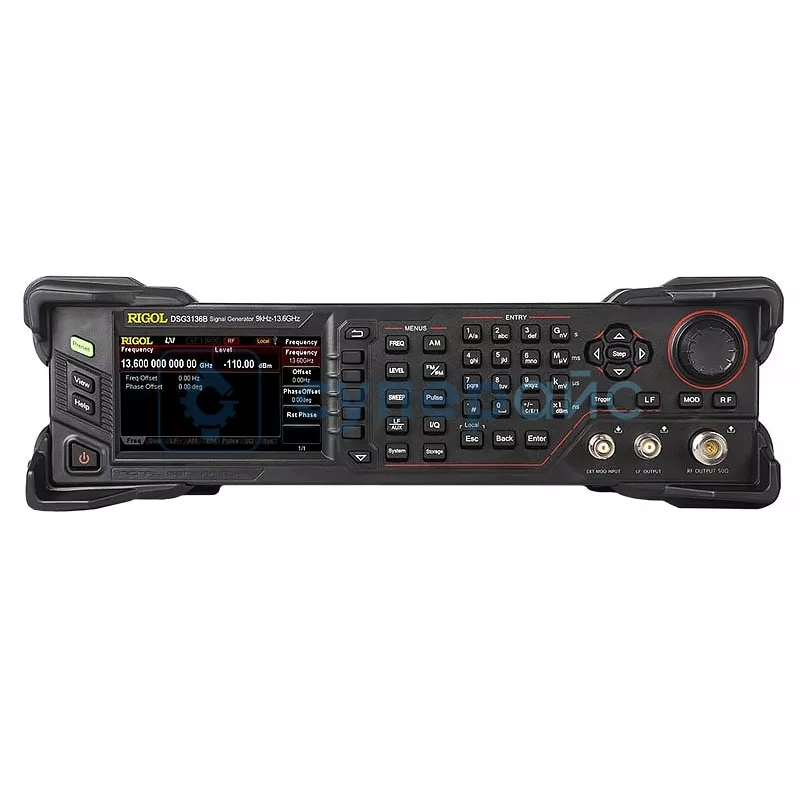

| Дисплей | 4,3” сенсорный экран TFT ЖК-экран, 480 х 272 |
| Внутренняя память (встроенная) | 96 Мб |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
| Потребляемая мощность | 70 - 100 Вт |
| Рабочая температура | от 0 °C до +50 °C |
| Температура хранения | от -20 °C до +70 °C |
| Габариты изделия | 364 х 112 х 420 мм |
| Габариты упаковки | 550 х 490 х 295 мм |
| Вес брутто | 10,8 кг |
| Комплектация |

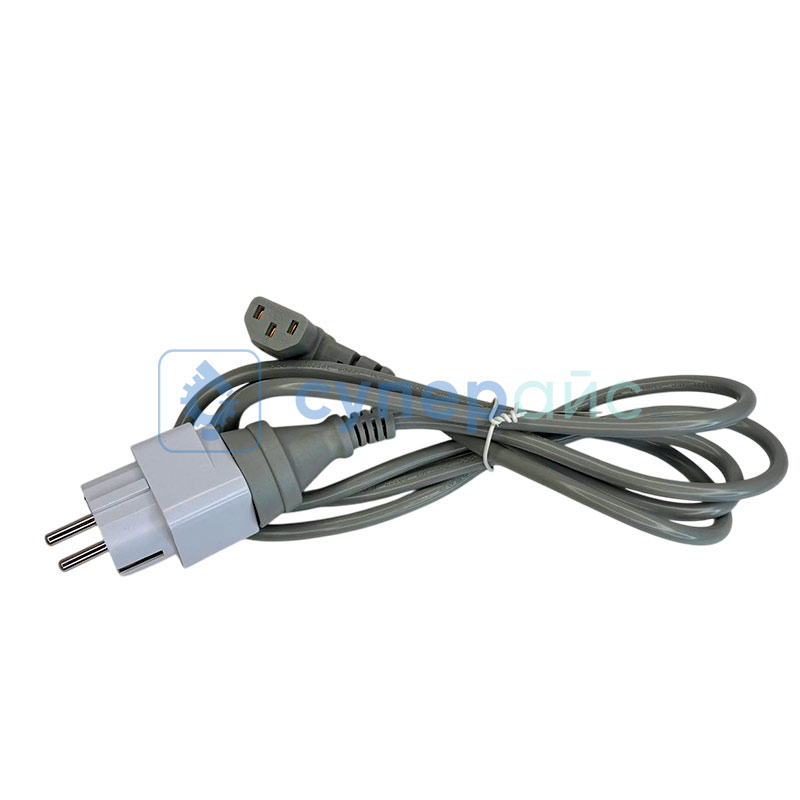

генератор сигналов RIGOL DSG3136B - 1 шт силовой кабель - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Обзорная таблица генераторов сигналов RIGOL
| Характеристики | DSG3136B | DSG3136B-IQ |
| Количество каналов | 1 | |
| Диапазон частот | от 9 кГц до 13,6 ГГц |
от 9 кГц до 13,6 ГГц (IQ: от 50 МГц до 6,5 ГГц) |
| Опорная частота | 10 МГц | |
| Первоначальная калибровка, точность | ≤ 0,1 частей на миллион | |
| Скорость старения | < 1 ppm / год | |
| Режим развертки | одиночный, непрерывный | |
| Диапазон развертки | полный частотный диапазон | |
| Несущая частота | ≤ 3,6 ГГц | |
| Дисплей | 4,3” сенсорный экран TFT ЖК-экран, 480 х 272 | |
| Внутренняя память (встроенная) | 96 Мб | |
| Потребляемая мощность | 70 - 100 Вт | |
Генератор сигналов RIGOL DSG3136B: Мощь и Точность для Вашей Лаборатории
Генератор сигналов RIGOL серии DSG3136B — это решение для сложных измерительных и исследовательских задач. Этот DDS генератор сигналов сочетает диапазон частот и технологии генерации, что делает его незаменимым инструментом в лабораториях. Устройство подходит для тестирования беспроводных систем связи, разработки радиокомпонентов и проведения прецизионных научных экспериментов.
Преимущества и особенности:
- Высокая спектральная чистота: Гарантирует чистый и стабильный сигнал, что критически важно для точных измерений и калибровки чувствительного оборудования.
- Гибкие возможности модуляции: Поддержка различных типов модуляции (AM, FM, M, импульсная) позволяет моделировать реальные сигналы для всестороннего тестирования устройств.
- Интуитивное управление: Большой сенсорный диапазон развертки и встроенная память для сохранения настроек ускоряют и упрощают рабочий процесс.
Области применения прибора:
- Тестирование и калибровка: Проверка работы приемопередатчиков, усилителей и фильтров в различных частотных диапазонах.
- Научные исследования: Генерация точных сигналов для экспериментов в физике, телекоммуникациях и электронике.
- Образовательный процесс: Использование в вузах для подготовки студентов по направлениям радиотехники и телекоммуникаций.
Аппаратная платформа и продуманный интерфейс делают генератор RIGOL DSG3136B помощником для профессионалов. Его способность работать со сложными формами сигналов и высокая стабильность опорной частоты открывают новые возможности для анализа и разработки. Этот DDS генератор сигналов станет центральным элементом любой измерительной установки, гарантируя точность и повторяемость результатов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
