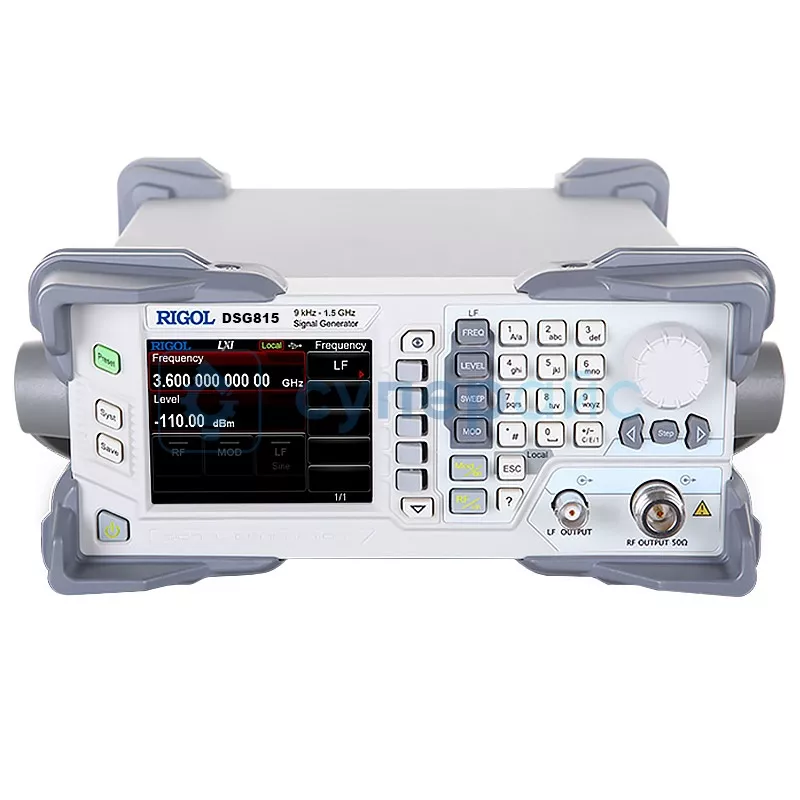

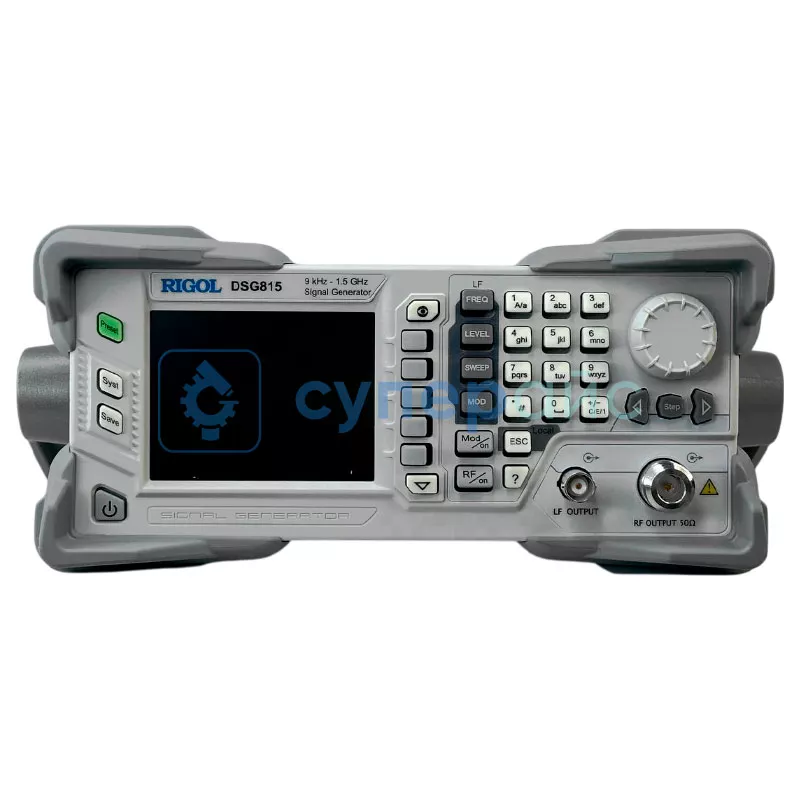

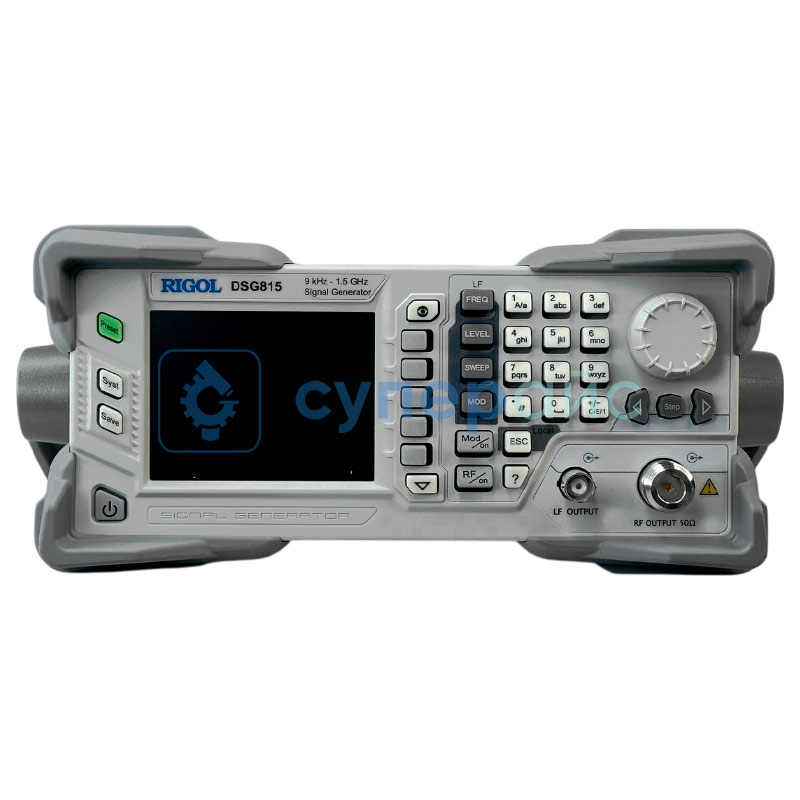

Генератор сигналов Rigol DSG815
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
348 390 ₽
348 390 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
26818
Модель (серия)
DSG815
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DSG815
Артикул (код товара)
26818
Модель (серия)
DSG815
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Категория по частотному диапазону
Кол-во каналов
Мин. частота
9 кГц
Макс. частота
1,5 ГГц
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
4,2
Сложность
2
Амплитуда, Vp-p
Виды модуляции
АМ
ФМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Показать больше
Показать меньше
Описание RIGOL DSG815
Технические характеристики Rigol DSG815
| Выходные каналы | 1 |
| Диапазон частот | от 9 кГц до 1,5 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1 |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Диапазон температур | от 0 ℃ до 50 ℃, при температуре 25 ℃, < 2 частей на миллион |
| Скорость старения | < 1 ppm / год |
| Внутренний выходной сигнал опорной частоты |
частота: 10 МГц уровень: от +5 дБм до +10 дБм |
| Внешний вход опорной частоты |
частота: 10 МГц уровень: от 0 дБм до +10 дБм максимальное отклонение: ± 5 частей на миллион |
| Развертка частоты | |
| Тип развертки |
пошаговая развертка (с равными или логарифмическими шагами частоты) развертка по списку (список с произвольными шагами частоты) |
| Режим развертки | одиночный, непрерывный |
| Диапазон развертки | полный частотный диапазон |
| Форма развертки | треугольник, рампа |
| Изменение шага | линейный или логарифмический |
| Шаг развертки | от 2 до 65535 |
| Развертка списка | от 1 до 6001 |
| Произвольная форма сигнала | от 1 мкГц до 10 МГц |
| Время задержки | от 20 мс до 100 с |
| Режим триггера | автоматический, ключевой, внешний, шина (USB и LAN) |
| Спектральная чистота | |
| Гармонический | режим CW, 1 МГц ≤ f ≤ 3,6 ГГц, уровень ≤ +13 дБм: |
| Ложный (негармоничный), режим CW |
100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.) |
| Однополосный фазовый шум, режим CW |
100 кГц ≤ f ≤ 1,5 ГГц: < -105 дБн/Гц, < -112 дБн/Гц (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -99 дБн/Гц, < -106 дБн/Гц (тип.) |
| Остаточная FM, режим CW |
от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.); от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.) |
| Амплитуда | |
| Максимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка + 5 дБм; 100 кГц ≤ f ≤ 3,6 ГГц, уровень + 13 дБм, настройка + 20 дБм |
| Минимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка - 110 дБм; 100 кГц ≤ f ≤ 3,6 ГГц, уровень - 110 дБм, настройка - 110 дБм |
| Настройка разрешения | 0,01 дБ |
| Абсолютный уровень неопределенности | |
| Уровень неопределенности | 100 кГц ≤ f ≤ 3,6 ГГц: ≤ 0,9 дБ / ≤ 0,5 (тип.); ≤ 1,1 дБ / ≤ 0,7 (тип.) |
| КСВН | 1 МГц ≤ f ≤ 3,6 ГГц: < 1,8 (тип.) |
| Настройка уровня | |
| Фиксированная частота, диапазон температур: от 20 ℃ до 30 ℃ | ≤ 5 мс (тип.) |
| Максимальная обратная мощность | |
| Макс. напряжение постоянного тока | 50 В |
| 1 МГц < f ≤ 3,6 ГГц | 1 Вт |
| Внутренний генератор модуляции (LF) | |
| Форма волны | синус, квадрат |
| Синус | от постоянного тока до 200 кГц |
| Квадрат | от постоянного тока до 20 кГц |
| Разрешение | 0,01 Гц |
| Диапазон напряжения |
переменного тока: от 0 до 3 В постоянного тока: - от 3 В до 3 В |
| Разрешение по напряжению | 2 мВ |
| Модуляция | |
| Типы модуляции | AM, FM, ØM, Pulse mod., I/Q mod. |
| Амплитудная модуляция | |
| Источник модуляции | внутренний, внешний |
| Глубина модуляции | от 0 % до 100 % |
| Разрешение | 0,1 % |
| Установка неопределенности | fмод = 1 кГц: значение настройки × 4% + 1% |
| Искажение | fmod = 1 кГц, m < 30%, уровень = 0 дБм: < 3% (тип.) |
| Модуляция, частотная характеристика | м < 80 %, постоянный ток/от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Модуляция частоты | |
| Источник модуляции | внутренний, внешний |
| Макс. отклонение | N × 1 МГц (ном.) |
| Разрешение | < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2% + 20 Гц |
| Искажение | fмод = 1 кГц, девиация = N × 50 кГц: < 2 % (тип.) |
| Фазовая модуляция | |
| Источник модуляции | внутренний, внешний |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Макс. отклонение | Н × 5 рад (ном.) |
| Разрешение | < 0,1% отклонения или 0,01 рад, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц |
| Искажение | fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.) |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Общие характеристики | |
| Дисплей | 3,5” сенсорный экран TFT ЖК-экран, 320 х 240 |
| Внутренняя память (встроенная) | 96 Мб |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
| Потребляемая мощность | 50 - 60 Вт |
| Рабочая температура | от 0 °C до +50 °C |
| Температура хранения | от -20 °C до +70 °C |
| Габариты изделия | 261,5 х 112 х 318,4 мм |
| Габариты упаковки | 465 х 370 х 250 мм |
| Вес нетто | 4,2 кг |
| Вес брутто | 6,5 кг |

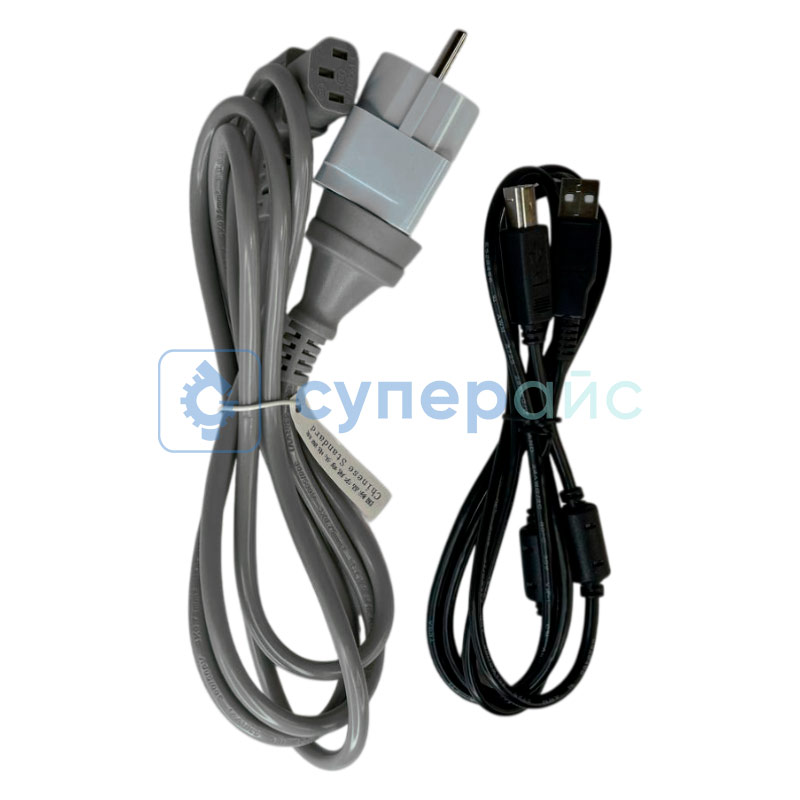

| Комплектация | генератор сигналов Rigol DSG815 - 1 шт |
|
силовой кабель - 1 шт руководство пользователя - 1 шт |
|
Одноканальный цифровой генератор Rigol DSG815
Генератор сигналов ригол DSG815 представляет собой одноканальный прибор для формирования высокочастотных сигналов. Принцип, по которому работает этот генератор: 1 канал для одного потока. Диапазон частоты прибора, охватывающий спектр от 9 кГц до 1,5 ГГц, даёт широкие перспективы для работы с радиоэлектронными устройствами. Такая широта диапазона помогает тестировать оборудование разных стандартов.
Прибор располагает несколькими типами развёртки. Пошаговая развёртка, как с равными, так и с логарифмическими шагами частоты, помогает последовательно исследовать характеристики компонентов. Развёртка по списку добавляет гибкости - составляется список с произвольными шагами частоты, что полезно при проверке отклика на нестандартные частоты. Наличие различных типов модуляции, таких как AM и FM, помогает имитировать реальные условия передачи данных. Это даёт возможность исследовать поведение устройств при воздействии модулированных сигналов.
Дисплей прибора, сенсорный цветной экран TFT, упрощает взаимодействие с устройством. Жидкокристаллический экран наглядно отображает параметры сигнала, облегчая для пользователя настройку и мониторинг. Реализована также внутренняя память объёмом 96 Мб.

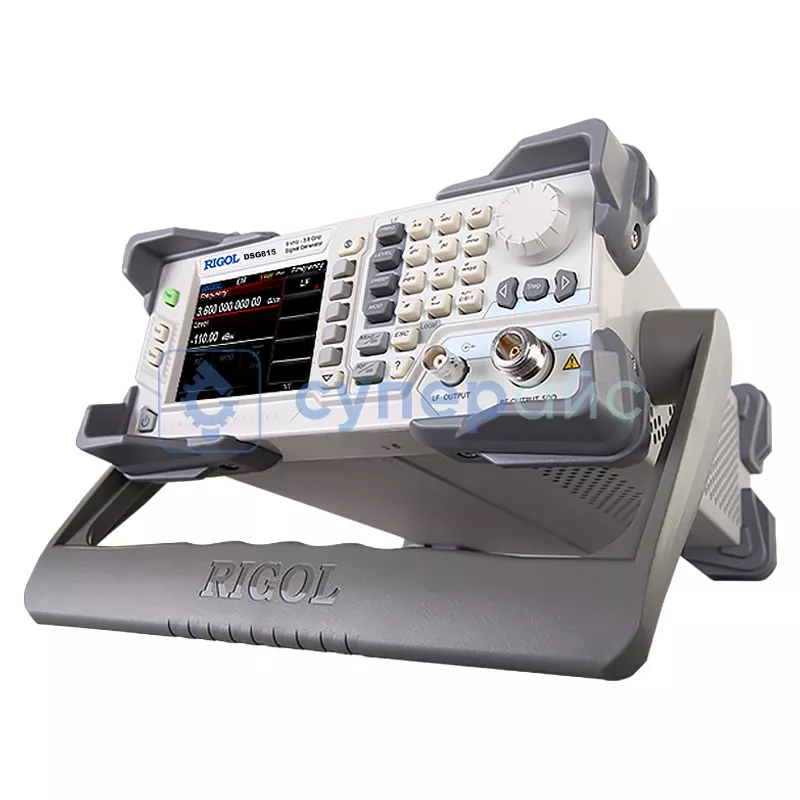

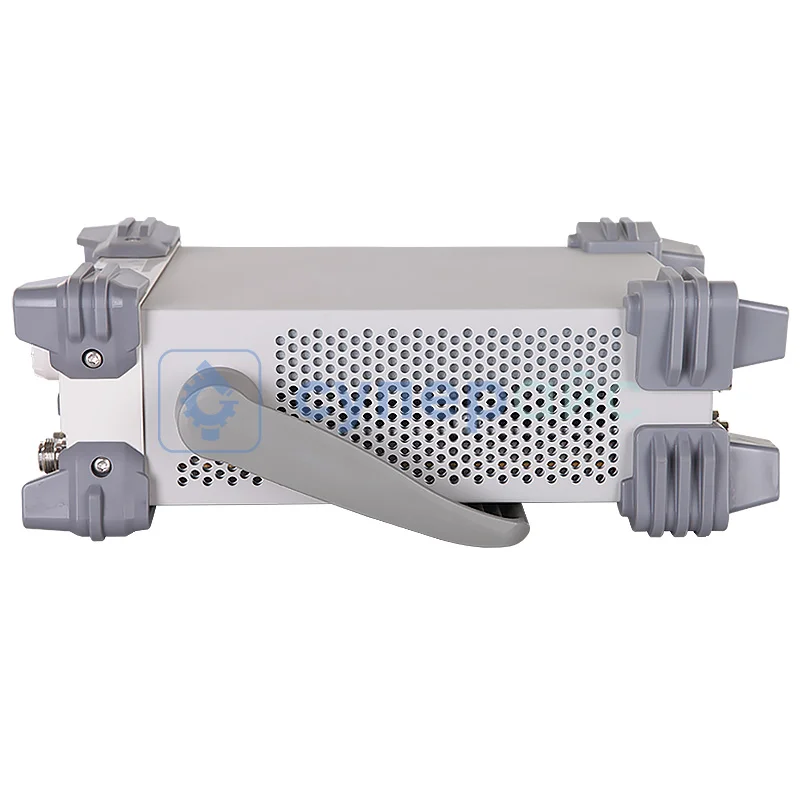

Эргономичный корпус и ручка для переноски делают прибор удобным и устойчивым при размещении на лабораторном столе или других поверхностях.
Сферы возможного применения модели DSG815:
- настройка радиотехнических устройств;
- обучение студентов технических университетов основам радиотехники;
- тестирование компонентов в исследовательских центрах;
- диагностика оборудования в сервисных мастерских.
Задачи, решаемые прибором:
- формирование тестовых сигналов для проверки приёмников;
- изучение характеристик усилителей в различных диапазонах;
- измерение параметров антенн путём подачи сигнала;
- анализ фильтров на предмет частотных характеристик;
- имитация помех для оценки устойчивости систем.
Обзорная таблица генераторов сигнала Rigol DSG800
| Характеристики | DSG815 | DSG830 |
| Количество каналов | 1 | |
| Минимальная частота | 9000 Гц | |
| Максимальная частота | 1,5 ГГц | 3 ГГц |
| Амплитуда | < 10 Vp-p | |
| Виды модуляции | АМ / ФМ | |
| Генератор качающейся частоты (ГКЧ) | Линейная развертка, логарифмическая развертка | |
| Диагональ встроенного дисплея | 3,5 дюйма | |
| Интерфейс передачи данных (Interfaces / Inputs and Outputs) | USB / LAN | |
Документация и ПО RIGOL DSG815
Название
Язык
Версия
Размер и тип
Руководство по использованию генераторов сигнала RIGOL DSG800
Язык:
Английский
Размер и тип:
1,12 Мб,
PDF
