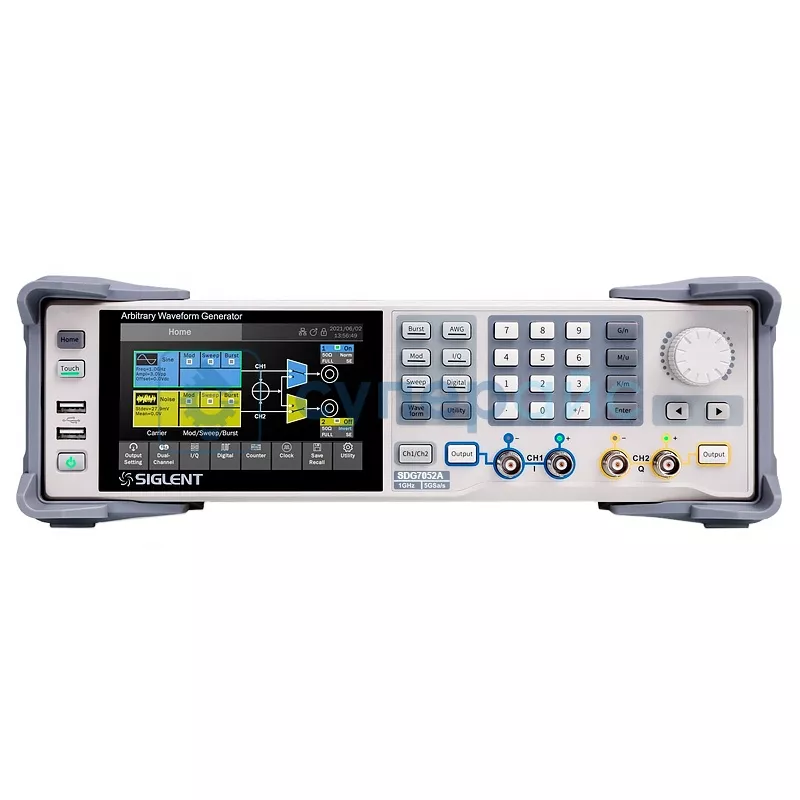

Цифровой генератор сигналов Siglent SDG7052A
2 722 580 ₽
2 722 580 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27321
Модель (серия)
SDG7052A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG7052A
Артикул (код товара)
27321
Модель (серия)
SDG7052A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
500 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Амплитуда, Vp-p
Виды модуляции
АМн
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
Показать больше
Показать меньше
Описание Siglent SDG7052A
Технические характеристики Siglent SDG7052A
| Количество каналов | 2 |
| Частотный выход | 500 МГц |
| Частота дискретизации | 5 ГВыб / с |
| Вертикальное разрешение | 14 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность |
-1 - +1 ppm -2 - +2 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 500 МГц |
| Гармонические искажения |
≤ 500 МГц: -55 дБ; > 500 МГц: -40 дБ |
| Ложный сигнал | -65 дБ |
| Квадрат | |
| Частота | 1 мкГц - 150 МГц |
| Время нарастания / падения | 1 нс, 10 - 90%, 1 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 10 - 20 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 150 МГц |
| Ширина импульса | 1 нс |
| Точность длительность импульса | ±(0,01% + 0,3 нс) |
| Рабочий цикл | 0,001 - 99% |
| Время ведущего / заднего фронта | 1 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 10 - 20 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 500 МГц |
| Рампа | |
| Частота | 1 мкГц - 10 МГц |
| Линейность | ≤ 1,5% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота дискретизации | 0,01 МВыб/с - 2,5 ГВыб/с |
| Длина сигнала | 512 миллионов баллов |
| Вертикальное разрешение | 14 бит |
| Джиттер (среднеквадратичное значение) | 50 пс |
| DC | |
| Диапазон | -6 - 6 В |
| Точность | ±(1% + 2 мВ) |
| PRBS | |
| Скорость передачи битов | 2 мкbps - 625 Мbps (бит в секунду) |
| Время ведущего / заднего фронта | 0,5 нс - 1 мкс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 2 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 2 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 2 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 2 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 2 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 2 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 2 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 1000 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 900000 с |
| Старт/конец фазы | 0° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная/отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, FREJ |
| Диапазон частот |
100 мГц - 400 МГц 1 Гц - 400 МГц |
| Входная амплитуда |
100 мВ - 2,5 В 200 мВ - 2,5 В 500 мВ - 5 В 100 мВ - 5 В 200 мВ - 5 В 500 мВ - 5 В |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика |
1,35 мкс (sweep) 1,4 мкс (burst) |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 26,7 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 5-дюймовый сенсорный (800 x 480 пикселей) дисплей |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты | 260 х 107 х 295 мм |
| Вес нетто | 4,4 кг |
| Комплектация |
генератор сигнала Siglent SDG7052A - 1 шт; USB кабель - 1 шт; BNC кабель - 1 шт; беспроводная мышка - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SDG7052A
Название
Язык
Версия
Размер и тип
Программное обеспечение для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
1.1.0.23R11
Размер и тип:
19,2 МБ,
ZIP
ZIP
Руководство по программированию для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
PG02_E05C
Размер и тип:
1.66 МБ,
PDF
Руководство пользователя для генераторов сигналов Siglent серии SDG7000A
Язык:
Английский
Версия:
EN01E
Размер и тип:
3.63 МБ,
PDF
Показать больше
Показать меньше
Отзывы Siglent SDG7052A
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11912
Модель (серия):
HPS2817D
Производитель:
HELPASS
Страна производства:
Гарантия, мес.:
12
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения ёмкости:
0,00001 пФ – 999999 мкФ
Диапазон измерения индуктивности:
0,00001 мкГн – 99999,9 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21796
Модель (серия):
FY1100-02M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
150
Вертикальное разреш. (по амплитуде):
12 бит
Точность, %:
5
Добавить в избранное
Артикул (код товара):
21486
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,3
Добавить в избранное
Артикул (код товара):
397
Модель (серия):
Fg-100
Производитель:
EZM Electronics Studio
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3001
Модель (серия):
DG1022Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5143
Модель (серия):
HS-5206A
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8060
Модель (серия):
FY6900-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1307
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
0,256 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
40504
Модель (серия):
DC5508U
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Добавить в избранное
Артикул (код товара):
38796
Модель (серия):
BCL3032P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
1300°С
Добавить в избранное
Артикул (код товара):
38192
Модель (серия):
DN4300
Производитель:
DANA
Страна производства:
Китай
Гарантия, мес.:
12
Диаметр головки камеры, мм:
4
Длина зонда, м:
3
Встроенная подсветка:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27321
Модель (серия):

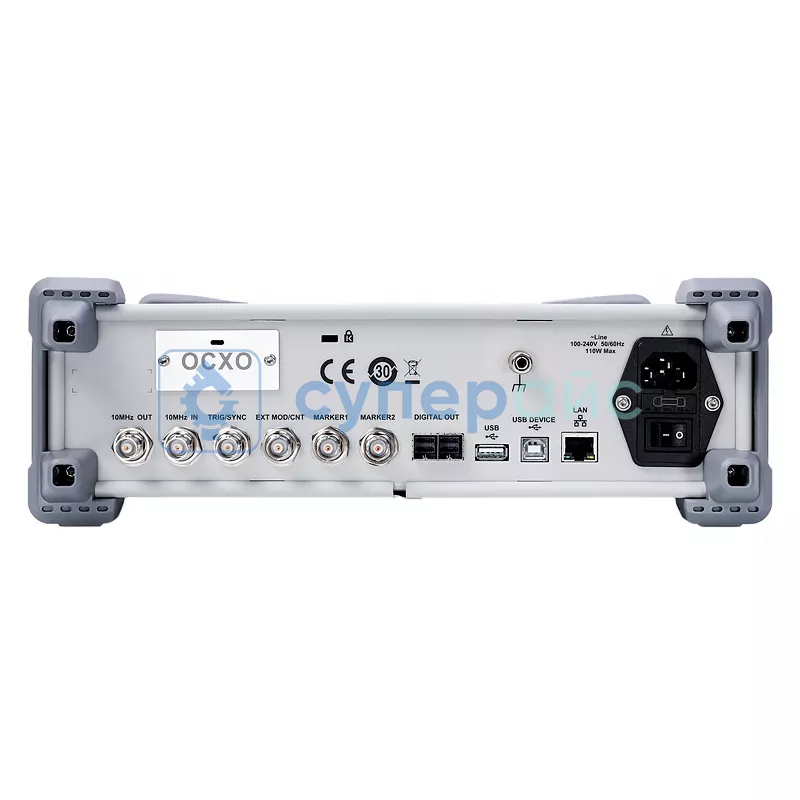

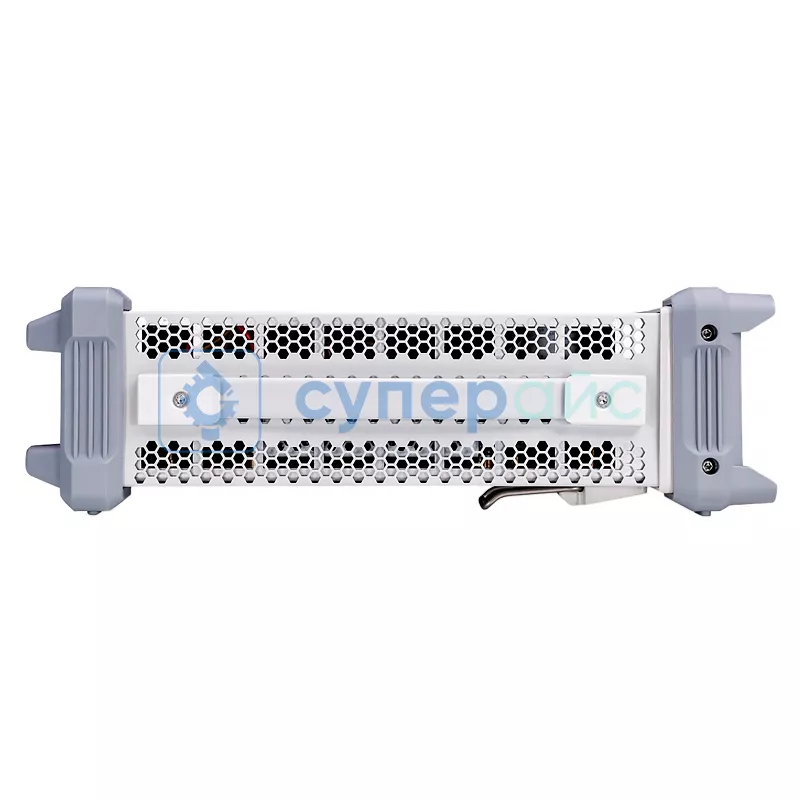

SDG7052A
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
5000
Вертикальное разреш. (по амплитуде):
14 бит
Диагональ встр. дисплея (размер), дюйм:
5
Добавить в избранное
Артикул (код товара):
38186
Модель (серия):
DN6600
Производитель:
DANA
Страна производства:
Китай
Гарантия, мес.:
12
Диаметр головки камеры, мм:
6
Разрешение изображения:
1024 x 768
Встроенная подсветка:
Да
Добавить в избранное
Артикул (код товара):
41061
Модель (серия):
T600A
Производитель:
Persee
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
40402
Модель (серия):
50080
Производитель:
Eyebre
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
40404
Модель (серия):
DX80
Производитель:
AOYUN
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
42275
Модель (серия):
UV-6000
Производитель:
Metash
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25712
Модель (серия):
Ultra clear
Производитель:
FZU
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
5
Макс. геометрическое увеличение, крат:
53
Разреш. матрицы цифровой камеры, число Мпк:
16,0
Диагональ встр. дисплея (размер), дюйм:
10
Добавить в избранное
Артикул (код товара):
40333
Модель (серия):
385C+
Производитель:
Chuera
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
480
Добавить в избранное
Артикул (код товара):
39712
Модель (серия):
DN100
Производитель:
Sango
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15591
Модель (серия):
C110+
Производитель:
Creator
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
нет
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35260
Модель (серия):
-
Производитель:
Doron
Страна производства:
Китай
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
нет
Кол-во экструдеров:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6024
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (1 ГБ памяти)
Наборы на базе:
Raspberry Pi
Добавить в избранное
Артикул (код товара):
23543
Модель (серия):
UT353BT
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Да
Вид применения:
Бытовой
Класс точности:
3
Взрывозащита:
Нет
Добавить в избранное
Артикул (код товара):
44926
Модель (серия):
DHO5108
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1000
Кол-во аналоговых каналов:
8
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
40000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23109
Модель (серия):
SUPERPRO 6100N
Производитель:
Xeltek
Страна производства:
Китай
Гарантия, мес.:
12
Внутрисхемный программатор:
нет
