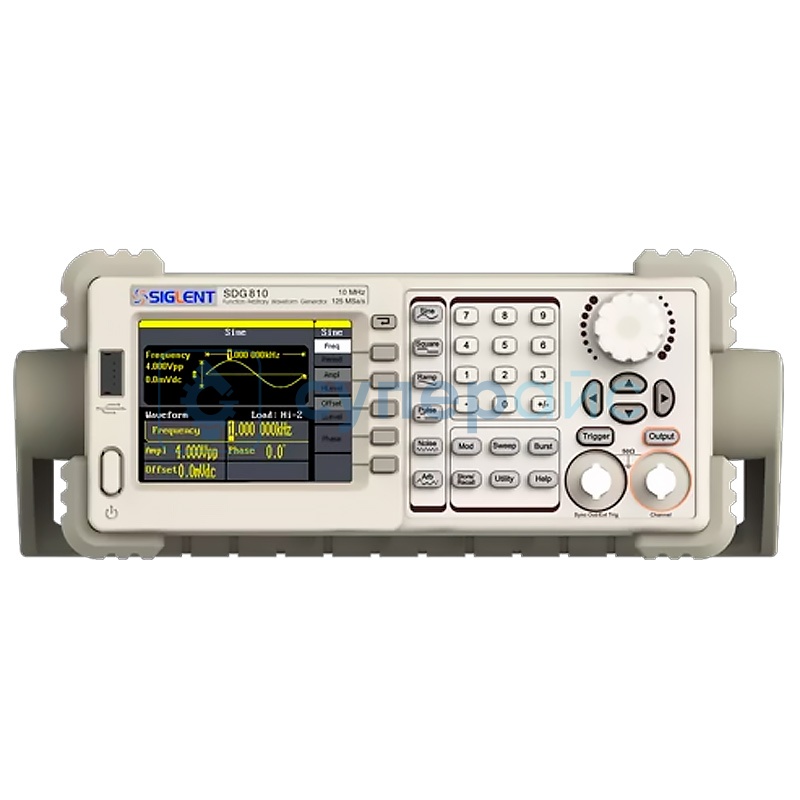

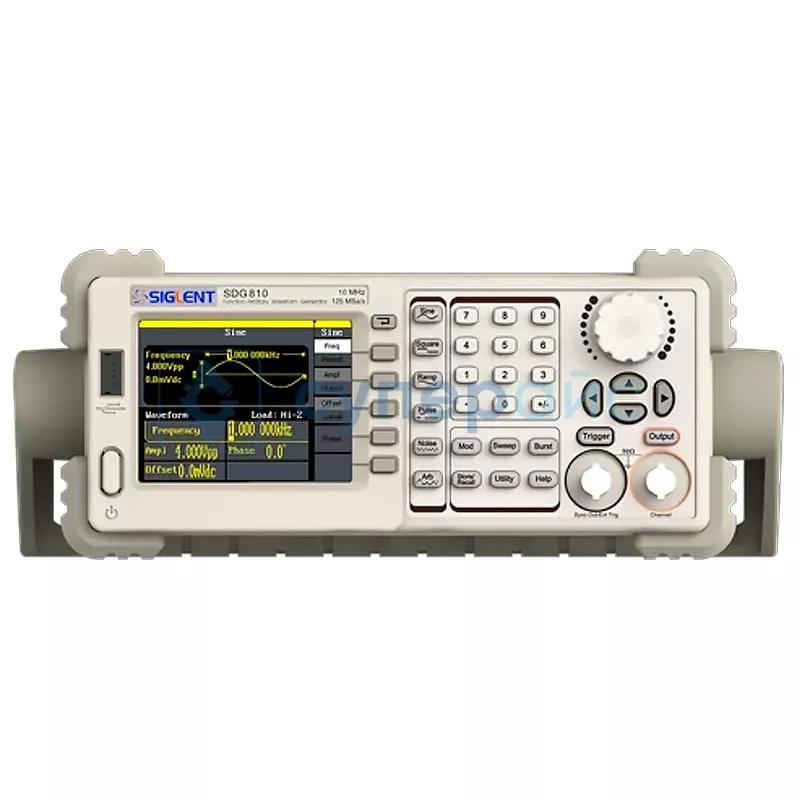

Генератор сигналов Siglent SDG810
10 629 ₽
10 629 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
27274
Модель (серия)
SDG810
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG810
Артикул (код товара)
27274
Модель (серия)
SDG810
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
10 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
3,4
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Показать больше
Показать меньше
Описание Siglent SDG810
ВНИМАНИЕ! Производство Генератора сигналов Siglent SDG810 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов произвольной формы RIGOL DG831
Технические характеристики Siglent SDG810
| Количество каналов | 1 |
| Частотный выход | 10 МГц |
| Частота дискретизации | 125 Мвыб / с |
| Вертикальное разрешение | 14 бит |
| Частотное разрешение | 1 Гц |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая, 46 произвольных форм |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst |
| Частота | |
| Синус | 1 мкГц - 10 МГц |
| Квадрат | 1 мкГц - 10 МГц |
| Пульс | 500 мкГц - 5 МГц |
| Рампа | 1 мкГц - 300 кГц |
| Шум (-3 дБ, типично) | > 10 МГц |
| Произвольная форма | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Температурный коэффициент | < 5 ppm / °C |
| Синусоидальная волна | |
| Гармонические искажения |
DC - 1 МГц <- 60 дБ; 1 МГц - 10 МГц <- 55 дБ; 10 МГц - 30 МГц <- 50 дБ |
| Ложный сигнал |
DC - 1 МГц <- 70 дБ; 1 МГц - 10 МГц <- 60 дБ; 10 МГц - 30 МГц <- 55 дБ |
| Фазовый шум | смещение 10 кГц |
| Квадрат | |
| Время нарастания / падения | < 24 нс |
| Перерегулирование | < 5% |
| Рабочий цикл | 20 - 80% |
| Джиттер (среднеквадратичное значение) | 300 пс + 0,001% |
| Рампа | |
| Линейность | ≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Пульс | |
| Ширина импульса | 20 нс – 1,6 кс |
| Рабочий цикл | 0,1% |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 5 % |
| Джиттер (среднеквадратичное значение) | 500 пс + 0,001% |
| Произвольный | |
| Длина сигнала | 16 тысяч баллов |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 125 МВыб/с |
| Минимальное время нарастания/спада | 8 нс |
| Джиттер (среднеквадратичное значение) | 8 нс |
| Смещение по постоянному току | |
| Диапазон | ±5 В, ±10 В |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| DSB-AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 50 кГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 50 кГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 500 мкГц - 20 кГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Вход триггера | |
| Входной уровень | TTL-совместимый |
| Склон | вверх / вниз |
| Длительность импульса | > 100 нс |
| Входное сопротивление | > 5 кОм |
| Синхронизирующий выход | |
| Входной уровень | TTL-совместимый |
| Длительность импульса | > 100 нс |
| Выходное сопротивление | 50 Ом |
| Максимальная частота | 2 МГц |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый TFT (320 x 240 пикселей) ЖК-дисплей, 24-битный |
| Питание | 100 - 240 В, 50/60 Гц |
| Предохранитель | 1,25 А, 250 В |
| Интерфейс | USB |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты | 229 х 105 х 281 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,4 кг |
| Комплектация |
генератор сигнала Siglent SDG810 - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SDG810
Название
Язык
Версия
Размер и тип
Программное обеспечение для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
1.1.0.23R11
Размер и тип:
19,2 МБ,
ZIP
ZIP
Руководство по программированию для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
PG02_E05C
Размер и тип:
1.66 МБ,
PDF
Руководство пользователя для генераторов сигналов Siglent серии SDG800
Язык:
Английский
Версия:
UM02008-E02C
Размер и тип:
1.04 МБ,
PDF
Показать больше
Показать меньше
