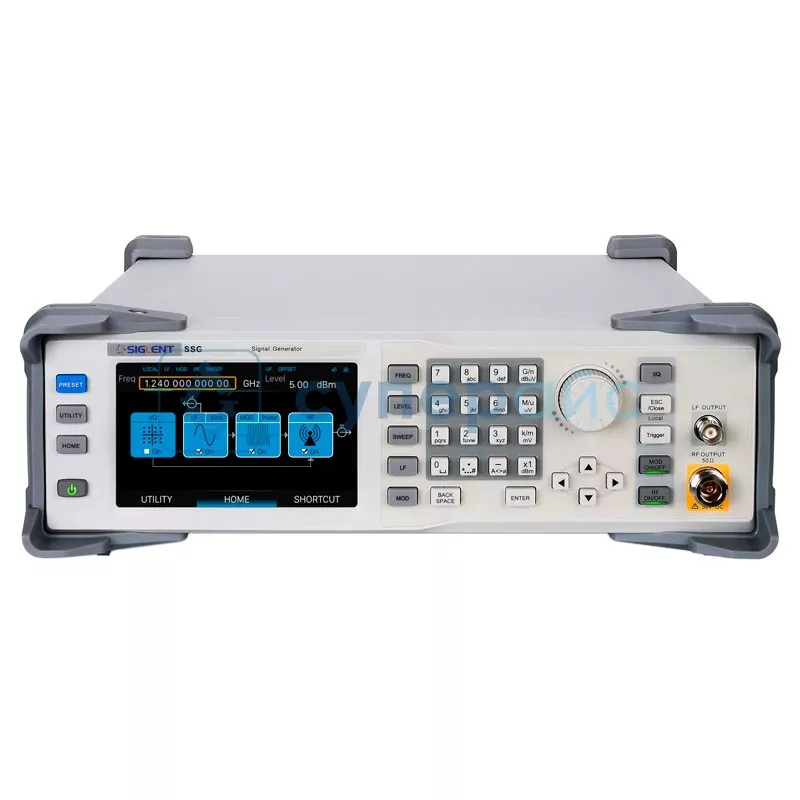

Высокочастотный генератор сигналов Siglent SSG5060X
1 959 029 ₽
1 959 029 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27728
Модель (серия)
SSG5060X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SSG5060X
Артикул (код товара)
27728
Модель (серия)
SSG5060X
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор импульсов
Категория по частотному диапазону
Мин. частота
9 кГц
Макс. частота
6 ГГц
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
5,6
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Виды модуляции
АМ
ФМ
ФМ
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Вес нетто, кг
Показать больше
Показать меньше
Описание Siglent SSG5060X
Технические характеристики Siglent SSG5060X
| Частотный выход | 9 кГц - 6 ГГц (CW режим) |
| Частотное разрешение | 0,001 Гц |
| Амплитудное разрешение | 0,01 дБ |
| Точность амплитуды | ≤ 0,7 дБ (типичное значение) |
| Фазовый шум | смещение 120 дБн / Гц 20 кГц при 1 ГГц (типичное значение) |
| Модуляция | AM, FM, PM |
| Поддержка функции импульсной модуляции | есть |
| Генератор импульсной последовательности | есть |
| Поддержка воспроизведение файлов протоколов | есть |
| Поддержка генерации и воспроизведение последовательностей сигналов | есть |
| Частота | |
| Разрешение | 0,001 Гц |
| Разрешение настройки смещения фазы | 0,1 ° |
| Установка времени |
＜5 мс (типичное значение) АЛК ВКЛ. < 10 мс (типичное значение) АРУ ВЫКЛ. |
| Частотная сегментация | |
| Группа 1 | диапазон частот: 9 кГц ≤ f ≤ 1 МГц |
| Группа 2 | диапазон частот: 1 МГц ≤ f ≤ 250 МГц |
| Группа 3 | диапазон частот: 250 МГц ≤ f ≤ 500 МГц |
| Группа 4 | диапазон частот: 500 МГц ≤ f ≤ 1000 МГц |
| Группа 5 | диапазон частот: 1000 МГц ≤ f ≤ 2000 МГц |
| Группа 6 | диапазон частот: 2000 МГц ≤ f ≤ 4000 МГц |
| Группа 7 | диапазон частот: 4000 МГц ≤ f ≤ 6000 МГц |
| Внутренний справочный источник | |
| Опорная частота | 10 МГц |
| Начальная точность | ＜0,2 частей на миллион |
| Температурная стабильность | ＜1 ppm, 0 ~ 50 ℃ |
| Скорость старения частоты | ＜0,5 частей на миллион / 1 год, 3 ppm /20 год |
| Сканирование частоты | |
| Метод сканирования |
шаговая развертка (равномерно или логарифмически расположенные шаги по частоте) сканирование списка (список пошагово с произвольной частотой) |
| Диапазон сканирования | в диапазоне частот прибора |
| Форма сканирования | треугольная волна, пилообразная волна |
| Режим сканирования | одиночный, непрерывный |
| Изменение шага | линейный или логарифмический |
| Точки сканирования |
пошаговое сканирование: 2 - 65535 сканирование списка: 1-500 |
| Время пребывания | 10 мс - 100 с |
| Разрешение настройки времени задержки | 0,1 мс |
| Режим триггера | автоматический, ключевой триггер, внешний триггер, триггер по шине (GPIB, USB, локальная сеть) |
| Край триггера | триггер по нарастающему фронту и триггер по заднему фронту необходимо настраивать только в том случае, если триггер является внешним триггером |
| Характеристики уровня | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 9 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 15 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -110 дБ - 20 дБ 4 ГГц < f ≤ 6 ГГц - 130 дБм - 24 дБм |
| Разрешение | 0,01 дБ |
| Диапазон уровней индикатора | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 4 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 13 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -130 дБ - 20 дБ 4 ГГц < f ≤ 6 ГГц - 120 дБм - 20 дБм |
| VSWR | 1 МГц ≤ f ≤ 6 ГГц |
| Максимальная обратная мощность | |
| Максимальное напряжение постоянного ток | 50 В |
| Обратная входная мощность | 1 МГц ≤ f ≤ 6 ГГц: 30 дБм |
| Спектральная чистота | |
| Гармонические искажения | CW модель,1 МГц ≤ f ≤ 6 ГГц, выходной уровень ≤ 13 дБм: <-30 дБн |
| Субгармонические искажения | CW модель,1 МГц ≤ f ≤ 6 ГГц, выходной уровень ≤ 13 дБм: <-55 дБн |
| Негармонические искажения |
CW режим, смещение несущей＞10 кГц,1 МГц ≤ f ≤ 4 ГГц: <-65 дБн CW режим, смещение несущей＞10 кГц, 4 ГГц ≤ f ≤ 6 ГГц: <-60 дБн |
| Внутренний источник модуляции (НЧ) | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный, треугольный, DC |
| Диапазон частот |
синусоидальная волна: 0,01 Гц - 1 МГц прямоугольная волна, треугольная волна, пилообразная волна: 0,01 Гц - 20 кГц |
| Разрешение | 0,01 Гц |
| Частотная характеристика | ≤ 0,3 дБ |
| Выходное напряжение переменного тока |
установить диапазон: 1 мВпп - 3 Впп разрешение по напряжению: 1 мВ пик-пик |
| Выходное сопротивление | 50 Ом (номинальная стоимость) |
| НЧ сканирование частоты | |
| Режим развертки | линейный, логарифмический |
| Форма сканирования | пилообразная волна, треугольная волна |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Диапазон частот сканирования | 0,01 Гц - 1 МГц |
| Режим триггера | автоматический, ключевой триггер, внешний триггер, триггер по шине |
| AM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Глубина | 0% - 100% |
| Разрешение | 0,1% |
| FM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 1 МГц |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| PM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 5 радиан |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| Пульс | |
| Источник | внутри, снаружи |
| Рабочий цикл | 10 - 90% |
| Период настройки импульса | 40 нс - 300 с |
| Генератор импульсов | |
| Режимы | одиночный, двойной |
| Источник | внутренний, внешний |
| Полярность | нормальный, обратный |
| Период импульса | 40 нс - 300 с |
| Длительность импульса | 20 нс - 300 с |
| Задержка импульса | 20 нс - 300 с |
| Ширина импульса | 20 нс - 300 с |
| Режимы запуска | авто, клавиатура, внешний триггер, шина |
| Задержка внешнего срабатывания | 140 нс - 300 с |
| Разрешение задержки внешнего срабатывания | 10 нс |
| Общие характеристики | |
| Дисплей | 5-дюймовый сенсорный (800 x 480 пикселей) дисплей |
| Хранение | 4 Гб |
| Питание | 100 В - 240 В( ± 10 %), 50 / 60 Гц 100 - 120 В (± 10 %), 400 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 50°C, влажность до 95% |
| Температура хранения | -20 - 70°C |
| Габариты | 338 х 113 х 369 мм |
| Вес нетто | 5,3 кг |
| Комплектация |
генератор сигнала Siglent SSG5060X - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Siglent SSG5060X - выбор профессионалов!
Siglent SSG5060X - это профессиональный генератор свч сигналов, технические характеристики которого подходят для сложных работ с радиоэлектроникой. Предлагаемый многофункциональный прибор поддерживает частотный выход до 6 ГГц. Разрешение частоты составляет 0,001 Гц, что дает с точностью настраивать выходной сигнал. Амплитудное разрешение 0,01 дБ гарантирует точность установки параметров. Прибор оснащен дисплеем с диагональю 5 дюймов, поддерживающим сенсорное управление.
Функциональные возможности
Такой генератор импульсных сигналов работает с файлами протоколов, упрощая процесс тестирования тех или иных устройств. Встроенные интерфейсы USB и LAN обеспечивают подключение к компьютеру, а также сетевым устройствам. USB-кабель входит в комплект. Функция импульсной модуляции расширяет область возможного применения модели.
Области применения:
- разработка радиочастотных устройств;
- тестирование приемопередающего оборудования;
- калибровка измерительных приборов;
- исследования в области телекоммуникаций;
- проверка характеристик антенн;
- научные исследования;
- образовательные задачи в технических вузах;
- производство электронного оборудования.
Будет полезен в лабораториях, научно-исследовательских центрах, на производственных предприятиях радиоэлектронной промышленности. Высокая точность установки параметров сигнала помогает проводить измерения согласно современным требованиям к тестированию оборудования.
Документация и ПО Siglent SSG5060X
Название
Язык
Версия
Размер и тип
Руководство пользователя генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,38 МБ,
PDF
Руководство по программированию генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,26 МБ,
PDF
Отзывы Siglent SSG5060X
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21636
Модель (серия):
XDG2100
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2482
Модель (серия):
JDS2900
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8052
Модель (серия):
FY6900-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17423
Модель (серия):
-
Производитель:
TinySA
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21641
Модель (серия):
DGE2035
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
125
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8060
Модель (серия):
FY6900-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1454
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17949
Модель (серия):
SG-004A
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Глубина памяти на канал:
Нет
Точность, %:
2
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27728

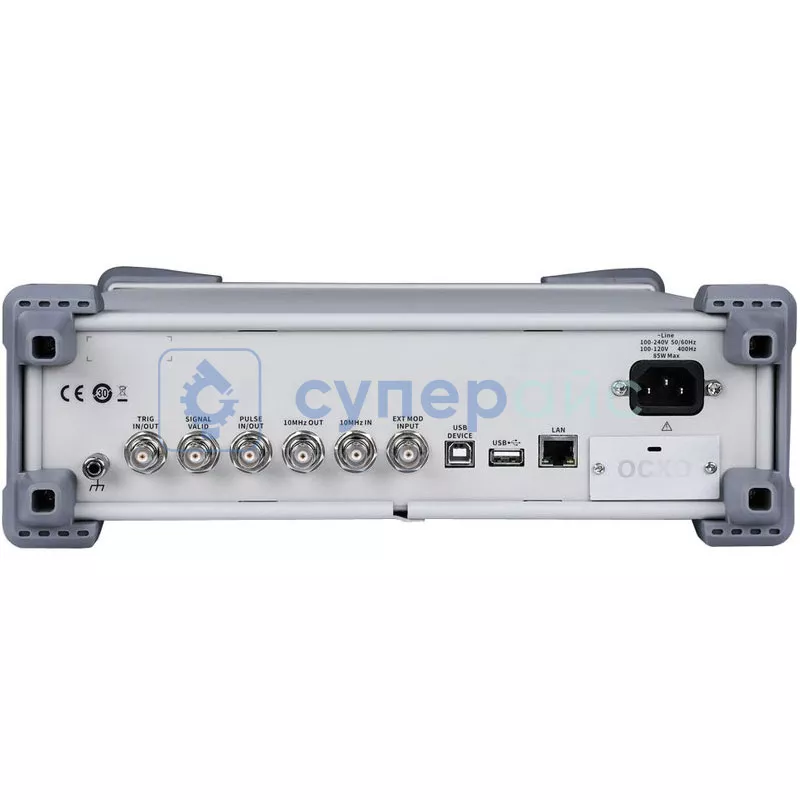

Модель (серия):
SSG5060X
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Диагональ встр. дисплея (размер), дюйм:
5
Вес (кг):
5,6
Сложность:
2
Вес нетто, кг:
5,3
Благодарственные письма
