Трехканальный регулируемый ШИМ генератор XY-LPWM3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ XY-LPWM3

XY LPWM3

Модель генератора xy lpwm3 – это устройство для генерации прямоугольных импульсов. Главным отличием от других моделей является наличие трех каналов генерации. Основными настраиваемыми параметрами формируемой сигнальной последовательности являются скважность и частота.

С помощью приборов можно тестировать различную аудиоаппаратуру, в том числе усилители и динамики, а также управлять небольшими сервоприводами в конструкции автомобиля. При этом удобно использовать PWM-сигналы для управления сервоприводами и проверять реакцию цепей на импульсы с различной амплитудой.

Исполнение

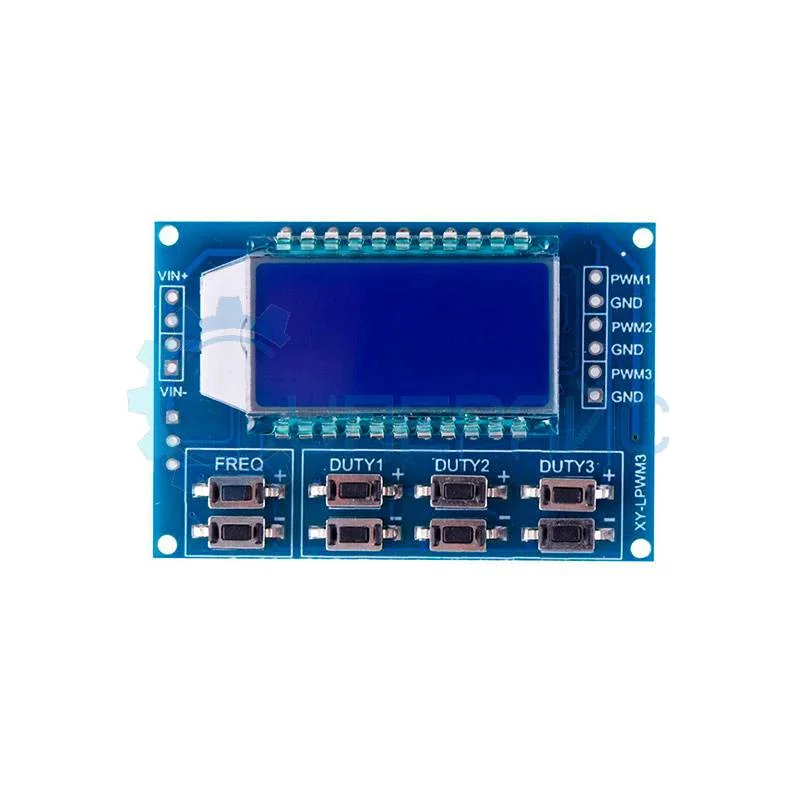

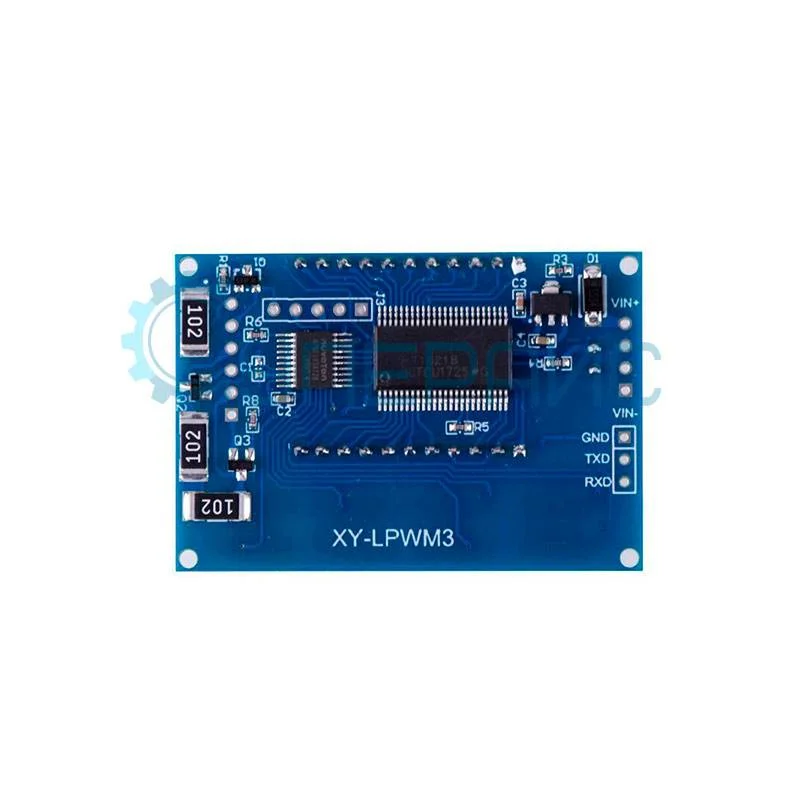

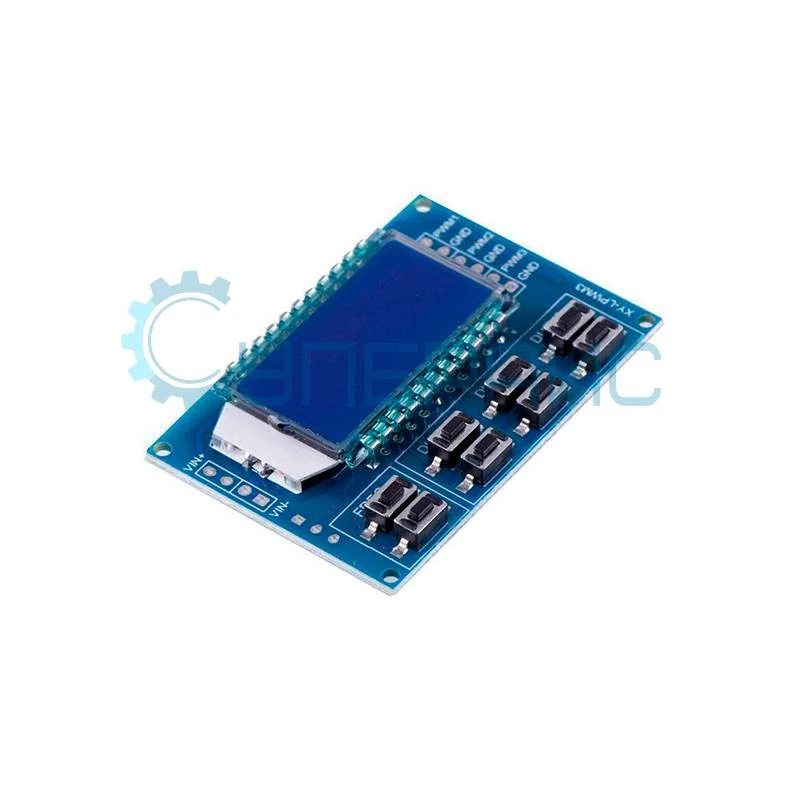

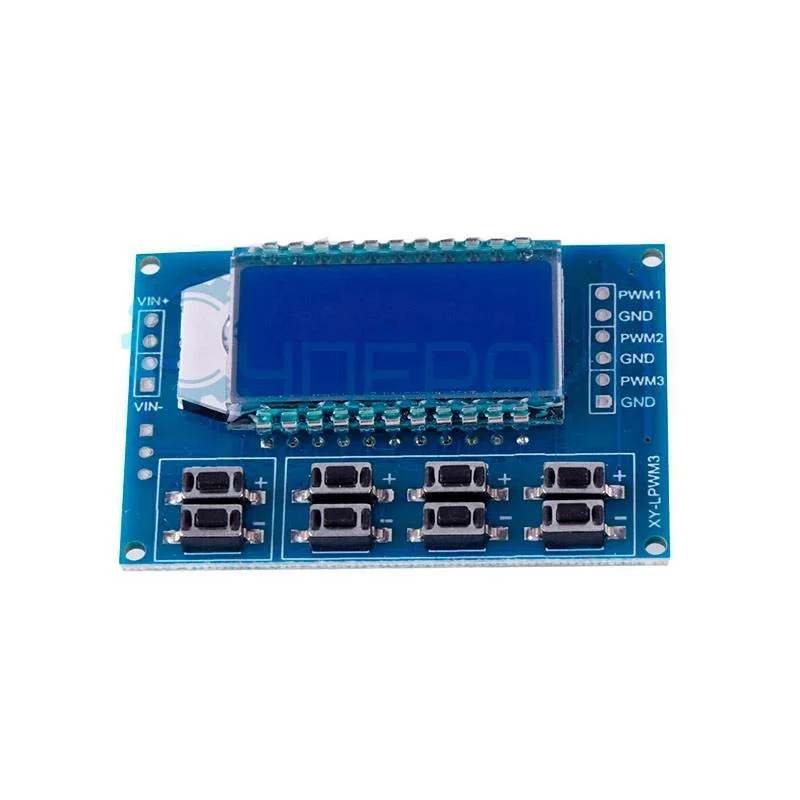

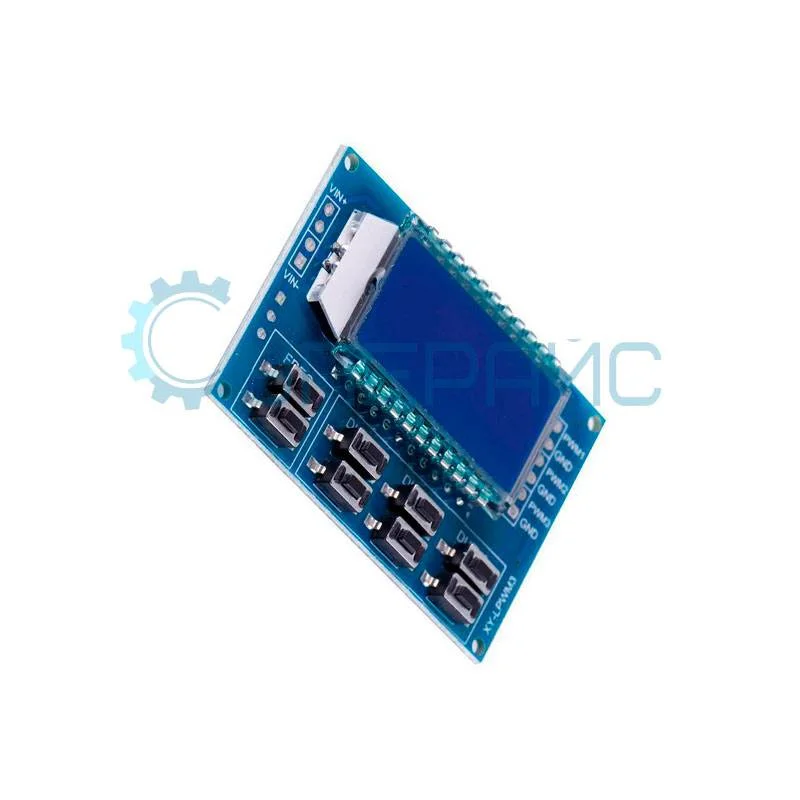

Устройство представляет собой плату, на одной стороне которой расположены контакты для подключения, LCD-дисплей и четыре группы микровыключателей для управления настройками. С другой стороны – распаяна электронная схема с микроконтроллерами и прочими элементами. Корпус отсутствует. Для установки платы в коробку или на панель предусмотрено четыре монтажных отверстия по углам. Цифровой дисплей отображает параметры каждого канала отдельно, что упрощает контроль за сигналами. В зависимости от напряжения питания (от 3,3 до 30 В) выходной уровень и форма сигнала могут регулироваться для различных схем.

Подключение входных и выходных сигналов выполняется с помощью пайки. Все контакты и кнопки подписаны и удобно объединены в группы прямоугольной маркировкой. Электронные компоненты впаяны в плату аккуратно и надежно. При должной эксплуатации устройство прослужит вам много дольше 12-месячного гарантийного срока. Это устройство удобно использовать как самостоятельный модуль в составе лабораторных стендов.

Особенности

Главным преимуществом модели xy lpwm является наличие трех выходных каналов. Это очень удобно и позволяет тестировать сразу несколько аудиоустройств. Прибор работает в частотном диапазоне от 1 до 150 000 Гц.

Диапазон от единиц Гц до сотен кГц подходит для проверки аудиоаппаратуры и экспериментов с цифровыми схемами.
Каждый выходной канал обеспечивает стабильную генерацию прямоугольного сигнала с минимальными отклонениями по скважностью и частоте.

Из других эксплуатационных преимуществ следует выделить высокую точность генерации:

• для рабочего цикла – не более 1 %;
• для частоты – не более 2 %.

Включение происходит при подаче напряжения от 3,3 до 30 В. От конкретного значения входного питания зависит максимальная амплитуда на выходе. Выходной ток на генераторе не очень высокий и составляет максимум 30 мА. Поэтому для проверки мощных потребителей необходимо использовать более мощные выходные транзисторы.

Модуль LPWM3 позволяет купить готовое решение для формирования импульсов с точной частотой без сборки сложных схем. Выходной сигнал стабилен и может регулироваться даже при работе на разных уровнях питания.

Инструкция для xy lpwm

На небольшом цифровом экране LCD-типа располагается информация о параметрах формируемого сигнала. Интерфейс двухстрочный. На верхней строке находится значение частоты, чтобы изменить его, необходимо использовать группу переключателей FREQ. На нижней выводится уставка по скважности с маркировкой соответствующего канала d1, d2 или d3. Для изменения этих параметров предусмотрены микропереключатели DUTY 1, 2 и 3.

Это устройство предназначено для работы с импульсами PWM-типа, поэтому изменения параметров выполняются в реальном времени. Такое решение удобно, если нужно быстро регулировать выходной уровень при настройке аудио- или управляющих систем.
