Характеристики UNI-T UTG9002C-II
Общие данные
Основные характеристики
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Формы сигналов и функции генерации
АМ
ЧМ
ФМ
Логарифмическая развертка
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Габариты и вес
Общие характеристики
Описание UNI-T UTG9002C-II
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG9002C-II
| Характеристики генератора сигналов | |
| Количество каналов | 1 |
| Максимальная полоса пропускания | 2 МГц |
| Частота дискретизации | 125 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала |
синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, 20 типов произвольной формы |
| Режим свипирования | линейный / логарифмический |
| Тип модуляции | AM, FM, PM, FSK |
| Характеристики выхода | |
| Выходной импеданс | 500 Ом (высокий импеданс) |
| Амплитуда (CHA) |
1 мВп-п ~ 11,5 Вп-п (20 Ом) 2 мВп-п ~ 23 Вп-п (высокий импеданс) |
| Точность установки (1 кГц, синус) |
3% ± 2 мВ |
| Смещение (AC+DC) |
-5 Вп-п ~ 5 Вп-п (20 Ом) (AC+DC) -10 Вп-п ~ 10 Вп-п (высокий импеданс) (AC+DC) |
| Точность установки смещения | установка смещения ± 3% ± установка амплитуды 1,5% ± 2 мВ |
| Разрешение по амплитуде | 1 мВ |
| Частотные характеристики | |
| Синусоидальный сигнал | |
| Диапазон частот | 1 мкГц - 2 МГц |
| Разрешение | 1 мкГц |
| Гармонические искажения (CHA) |
-55 дБн (DC 20 кГц) -50 дБн (DC 20 кГц ~ 1 Мгц) -40 дБн (DC 1 Мгц ~ 20 Мгц) |
| Общие гармонические искажения (типичные) |
1 Вп-п <0,2% (DC ~ 20 кГц) |
| Прямоугольный сигнал / импульсный сигнал | |
| Диапазон частот | 1 мкГц - 2 МГц |
| Разрешение | 1 мкГц |
| Время нарастания / спада | < 50 нс (1 кГц, 1 Вп-п) |
| Выброс | < 2 % |
| Рабочий цикл | 0,01% ~ 99,99% |
| Минимальная длительность импульса | ≥ 80 нс |
| Джиттер (типичный) | 100 ppm + 1 нс |
| Пилообразный сигнал/наклон | |
| Диапазон частот | 1 мкГц - 200 кГц |
| Разрешение | 1 мкГц |
| Нелинейность | 3% + 2 мВ (1 кГц, 1 Вп-п, 50% симметрия) |
| Симмметрия | 0 ~ 100% |
| Минимальное время фронта | ≥ 35 нс |
| Специальная форма | |
| Диапазон частот | 1 мкГц - 200 кГц |
| Форма | Up_tri, log, AbsSine, AmpALT, AttALT, EEG_A, Cardiac, GaussPulse, LogNormal, Lorentz, Sinc, SineVer, StairUD, Trapezia, Pulseilogram, VOICE, StepResp, TV, Radar, 20 пользовательских форм |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Смещение частоты | 1 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный (1 мкГц - 1 МГц), пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 1 мкГц ~ 2 МГц |
| Развертка | |
| Несущая | синус, прямоугольный, наклон |
| Закон свипирования | линейный / логарифмический |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник | внутренний / внешний |
| Частотомер | |
|
Уровень запуска |
TTL |
| Диапазон частот | 100 мГц ~ 100 Мгц |
| Разрешение по частоте | 6 разрядов/с |
| Тип связи | DC |
| Общие характеристики | |
| Дисплей | EBTN LCD |
| Питание | 100~240 В АСскз, 45~440 Гц, CATII |
| Интерфейс | USB устройство |
| Габариты |
320 х 265 х 110 м |
| Вес |
3,1 кг |
| Комплектация | универсальный генератор сигналов UNI-T UTG9002C-II – 1 шт |
|
кабель питания – 1 шт инструкция по эксплуатации – 1 шт |
|
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |

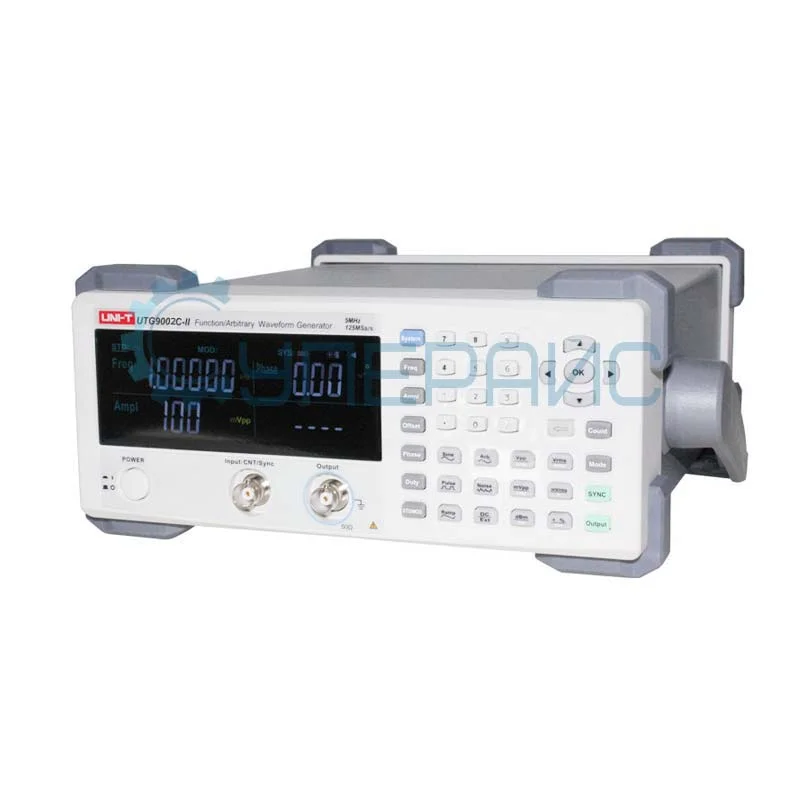

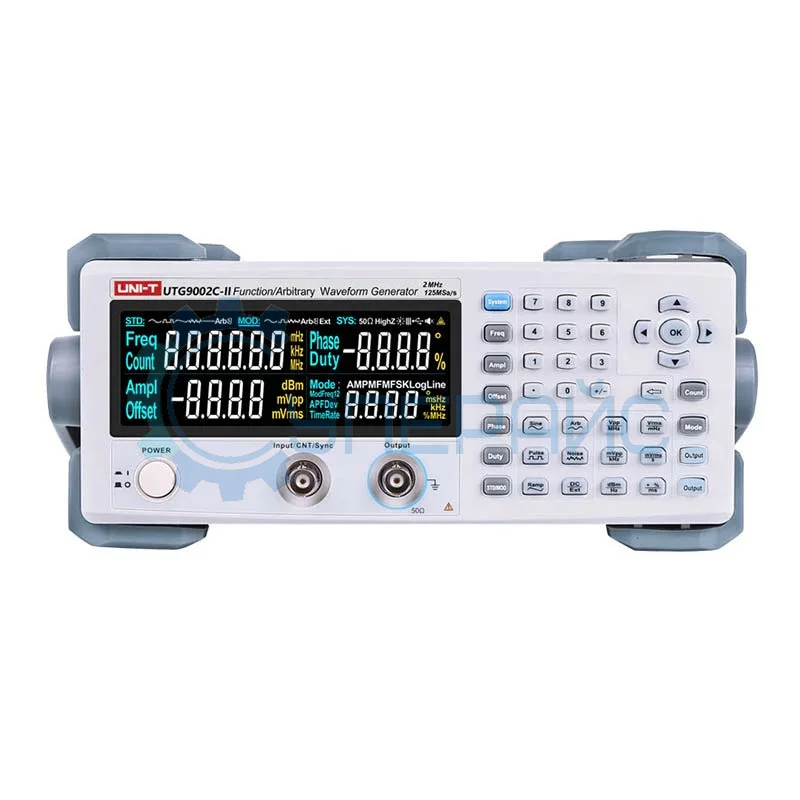

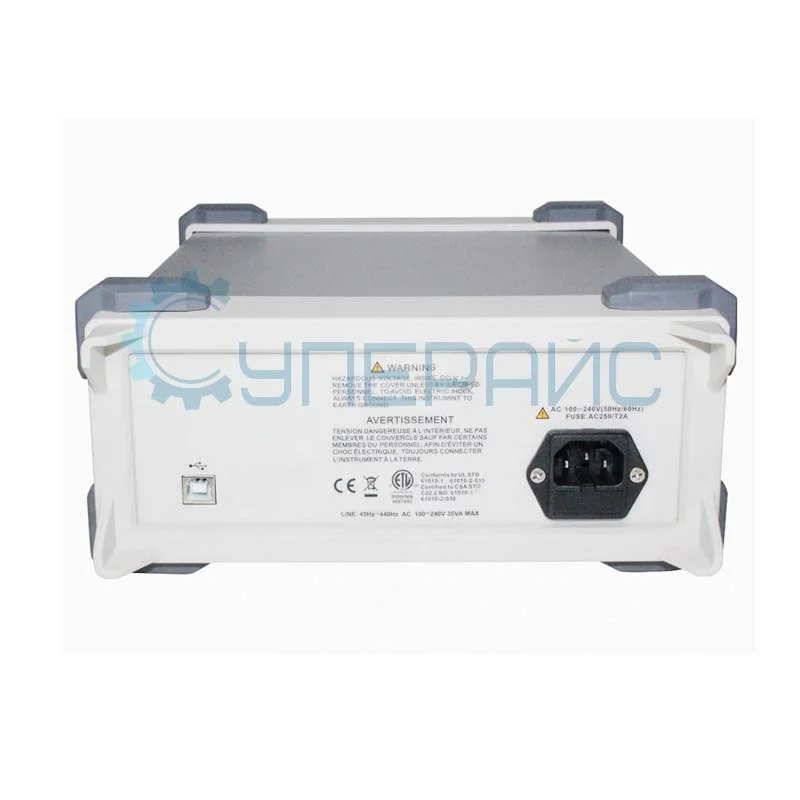

Простой функциональный генератор сигналов UNI-T UTG9002C-II
Схема электронного устройства выполнена в соответствии с DDS, при котором напряжение любой формы и импульсы создаются преобразованием цифрового сигнала в аналоговый.
Цифровой генератор частоты UTG9002C-II синтезирует прямоугольные, синусоидальные, пилообразные, импульсные сигналы. Кроме этого возможна генерация наклонной кривой роста напряжения, DC, белый шум.
Основные характеристики
Один канал генератора имеет полосу пропускания 2 МГц, при частоте дискретизации 125 Мвыб/сек. Генератор функций имеет режим свипирования, как линейный, так и логарифмический. Помимо этого можно выбрать модуляцию типа AM, FM, PM или FSK.
Выходные характеристики
Высокий выходной импеданс — 500 Ом, амплитуда — 11,5 или 20 В, в зависимости от нагрузки. Точность установки синусоиды — ± 2 мВ. Устанавливаемая величина смещения зависит от нагрузки. Оно равно 5-10 В.
Частотные характеристики
Синусоида — 1 мкГц - 2 МГц. Гармонические искажения зависят от крайних частот генерируемого диапазона и не превышают минус 40-50 дБн. Общие гармонические искажения находятся в пределах <0,2%.
Прямоугольный/ импульсный сигнал
Диапазон — 1 мкГц-2 МГц, при разрешении 1 мкГц. Время нарастания и спада импульса находится в пределах 50 нс.
Пилообразный сигнал или "наклон"
Частоты — 1 мкГц - 200 кГц при нелинейности 3%. Симметрия может меняться от 0 до 100%.
Генератор функций UTG9002C-II и сигналы специальной формы
Пределы — 1 мкГц - 200 кГц. Особенно примечателен нижний предел. В соответствии с формулой T=1/v, длительность периода колебаний составит 11,5 суток. Такой прибор можно использовать в качестве одновибратора или таймера с рекордно большим временем переключения.
Амплитудная / частотная модуляция
Несущая частота и модулирующий сигнал могут быть любыми по форме. Источник может быть как внутренним, так и внешним.
В чём разница между UTG9002C и UTG9002C-II
- Генератор сигналов UTG9002C-II начинает генерировать частоты от 0 Гц, а аналог — от 200 кГц.
- UTG9002C имеет среди ассортимента сигналов треугольный, TTL логику, но не имеет DC, белого шума, наклона. Прибор имеет четырёхразрядный частотомер, от 0,2 Гц до 10 МГц.
- UTG9002C имеет 7-разрядный дисплей. Три разряда предназначены для индикации напряжения. У аналога применяется EBTN LCD.
- Корпус UTG9002C металлический, не имеет громоздких «защит» для углов. Этот прибор легче на 0,6 кг (20%).
