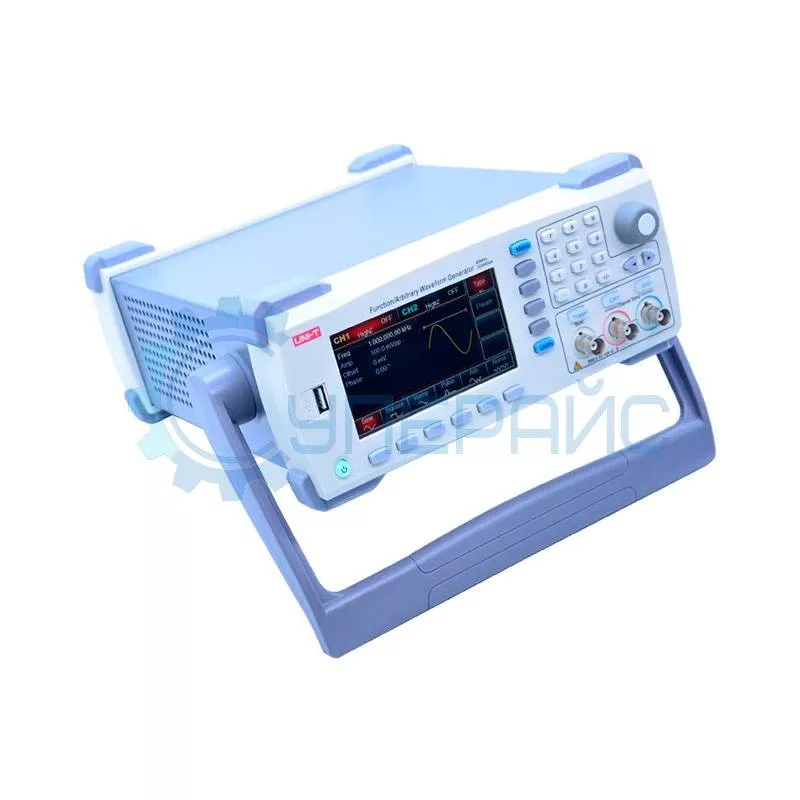

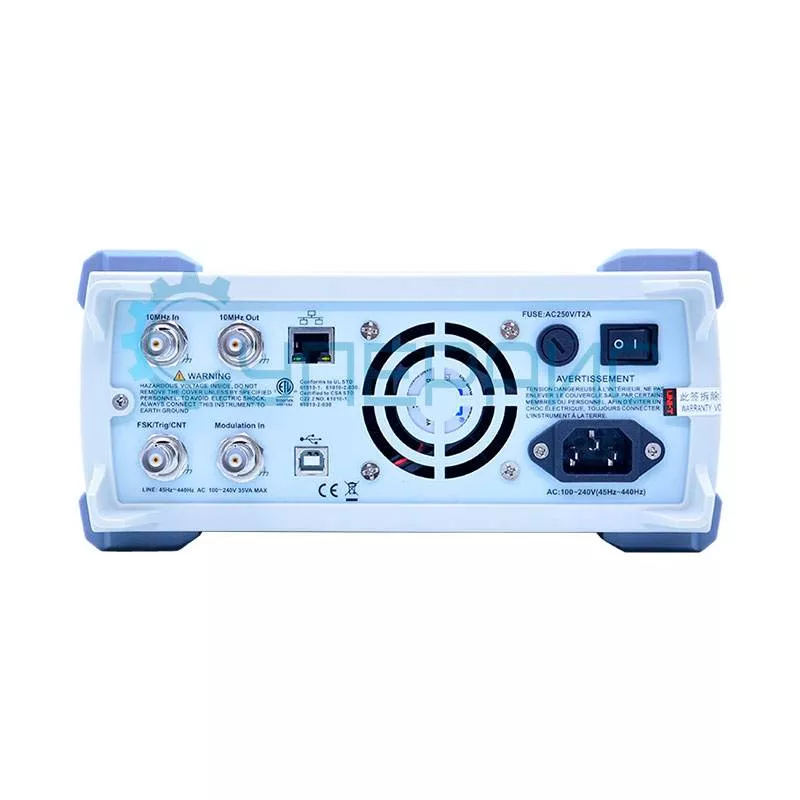

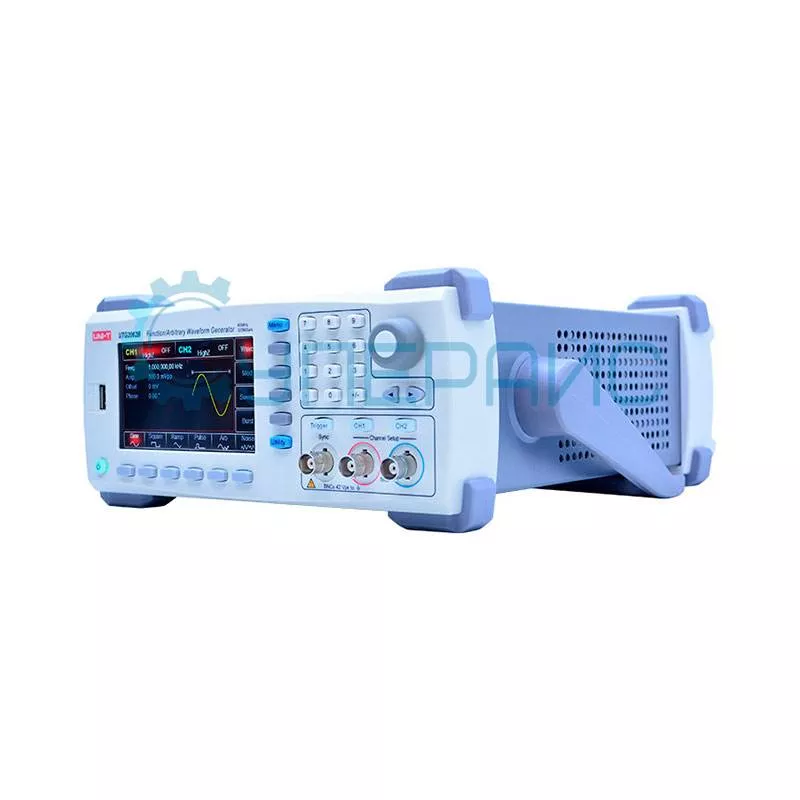

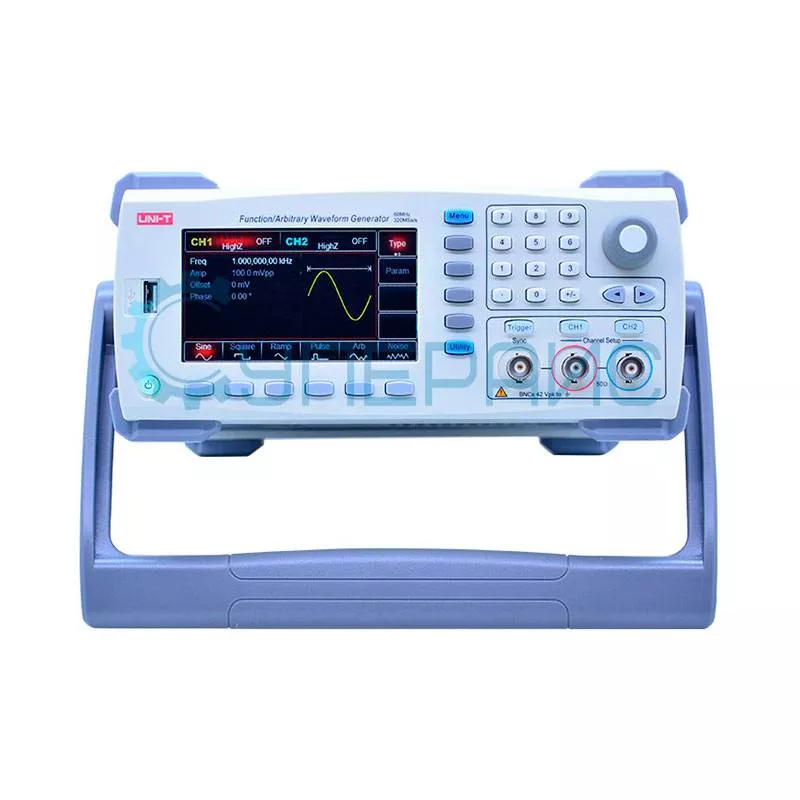

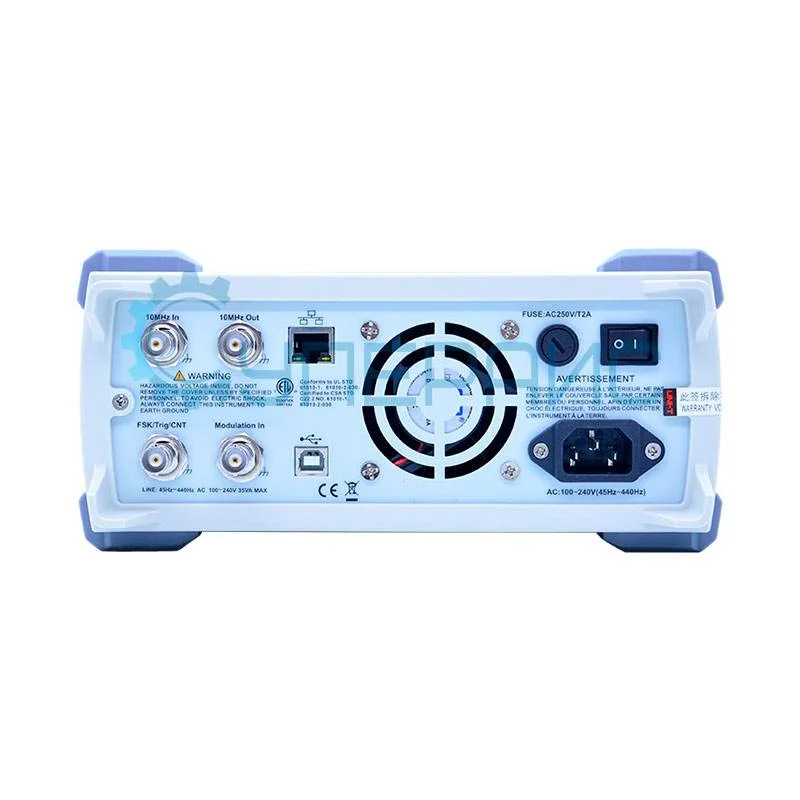

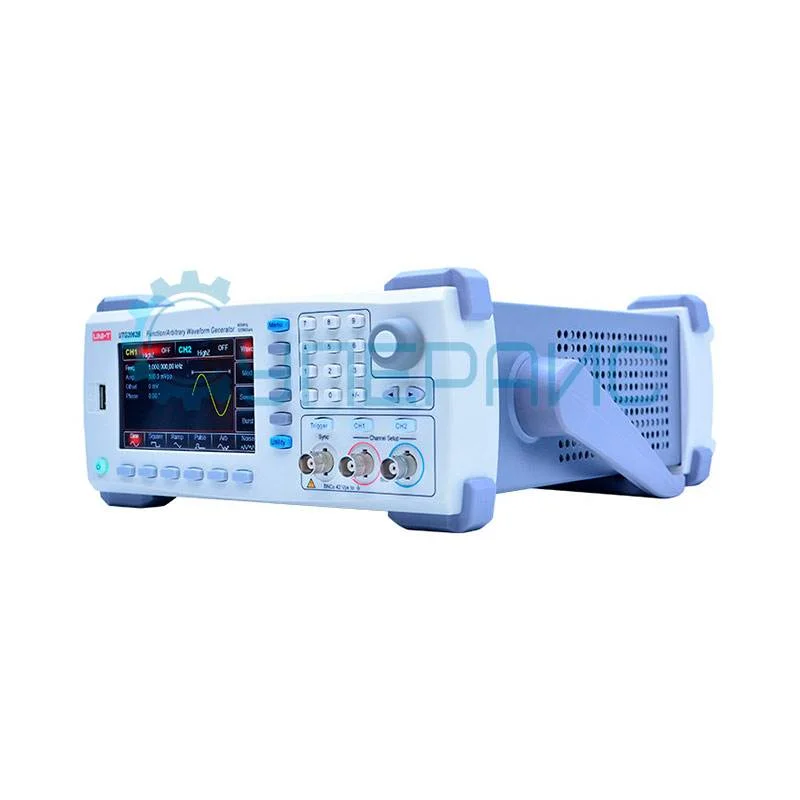

Генератор специальных сигналов UNI-T UTG2082B
85 319 ₽
85 319 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
9217
Модель (серия)
UTG2082B
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG2082B
Артикул (код товара)
9217
Модель (серия)
UTG2082B
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание UNI-T UTG2082B
ВНИМАНИЕ! Производство генератора специальных сигналов UNI-T UTG2082B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Высокочастотный генератор сигналов Hantek HDG6202B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG2082B
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 80 МГц | ||
| Частота дискретизации | 320 МВыб/с | ||
| Диапазон частот | 1 мкГц - 80 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 8 Кб - 16 Мб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 80 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 25 МГц | ||
| Импульсный сигнал | 1 мкГц - 25 МГц | ||
| Пилообразный сигнал | 1 мкГц - 4 МГц | ||
| Гармонический сигнал | 1 мкГц - 40 МГц | ||
| Произвольный сигнал | 1 мкГц - 20 МГц | ||
| Белый шум | 1 мкГц - 80 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 50 ppm / ± 100 ppm | ||
| Температурный коэффициент | < 2 ppm / °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 40 МГц: -50 дБ 40 МГц - 80 МГц: -45 дБ 80 МГц - 120 МГц: -40 дБ |
||
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 12 нс | ||
| Выброс | ≤ 2% | ||
| Скважность | 0,001% - 99,999% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 25 МГц | ||
| Ширина импульса | ≥ 16 нс | ||
| Период фронта | 8 нс - 10 с | ||
| Выброс | < 2% | ||
| Характеристики шумового сигнала | |||
| Смещение постоянного тока |
± 5 В (50 Ом) ± 10 В (> 50 Ом) |
||
| Точность смещения | ± (1% + 2 мВ) | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 20 МГц | ||
| Глубина памяти | 8 Кб - 16 Мб | ||
| Минимальное время нарастания/спада | 7 нс | ||
| Выходной сигнал | |||
| Амплитуда |
≤ 20 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В ≤ 120 МГц: 1 мВ - 2 В |
||
| Импеданс | 50 Ом | ||
| Максимальная изоляция | 42 В к заземляющему проводу | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с ± 0,1% | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная | ||
| Начальная / конечная фаза | от 0°C до +360°C | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, BPSK, QPSK, OSK, PWM, SUM, QAM | ||
| Форма несущей волны | синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц) | ||
| Глубина | 0 - 120% | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц) | ||
| Частота | DC - 30 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц) | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, BPSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| QPSK | |||
| Источник | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| OSK | |||
| Форма несущей волны | синусоидальная волна | ||
| Источник | внутренний / внешний | ||
| Время колебаний | 8 нс - 200 с | ||
| Частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
| SUM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, шумовая, произвольная волна | ||
| Модулирующая частота |
2 мГц - 1 МГц (внутренний) DC - 20 кГц (внешний) |
||
| QAM | |||
| Режим | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 | ||
| Модулирующий источник | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | ||
| Частота | 2 мГц - 1 МГц | ||
| Амплитуда | 10 мВ - 10 В (50 Ом) | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Входное сопротивление | > 10 кОм | ||
| Время отклика | развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 400 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Входной уровень | TTL (200 мВ - 9 В) | ||
| Диапазон входной частоты | 100 мГц - 200 МГц | ||
| Точность | ± 51 ppm | ||
| Разрешение по частоте | 6 бит/с | ||
| Общие характеристики | |||
| Дисплей | 4,3 дюйма TFT LCD, 480 х 272 | ||
| Интерфейс | USB | ||
| Питание | 100 - 240 В AC, 45 - 440 Гц, CAT II | ||
| Потребляемая мощность | < 50 Вт | ||
| Предохранитель | Т, 2 А, 250 В | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 320 х 265 х 110 мм | ||
| Вес нетто | 3200 г | ||

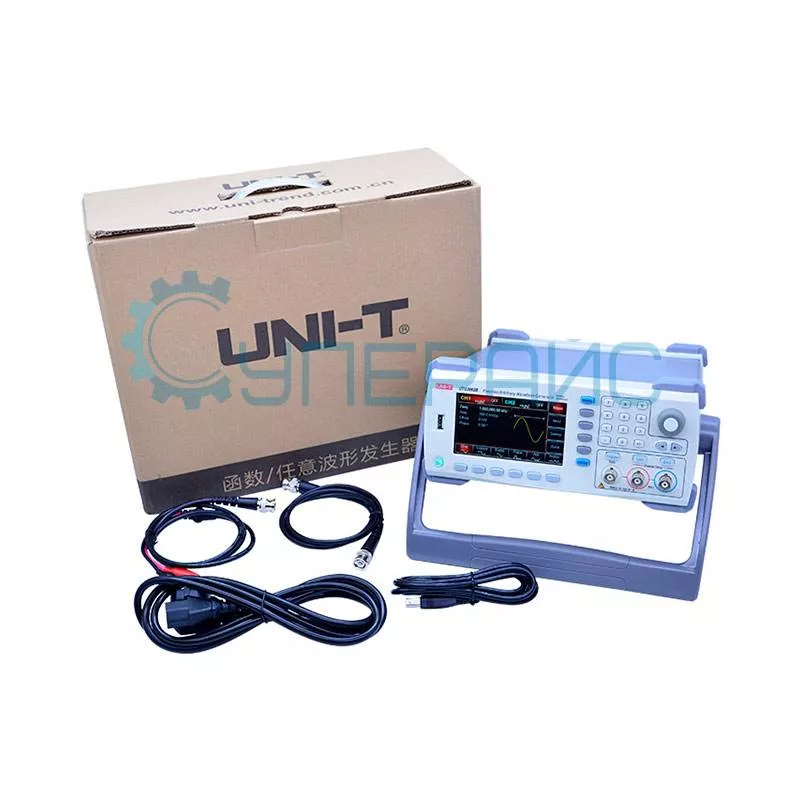

| Комплектация | генератор сигналов UNI-T UTG2082B - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 1 шт BNC кабель с зажимом "крокодил" - 1 шт диск с ПО - 1 шт |
||
Документация и ПО UNI-T UTG2082B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора специальных сигналов UNI-T UTG2082B
Язык:
Английский
Размер и тип:
3 МБ,
PDF
Инструкция по установке программного обеспечения генератора сигналов UNI-T UTG2082B
Язык:
Английский
Размер и тип:
622 КБ,
PDF
Программное обеспечение для генератора специальных сигналов UNI-T UTG2082B
Язык:
Английский
Размер и тип:
58.2 МБ,
RAR
RAR
Показать больше
Показать меньше
