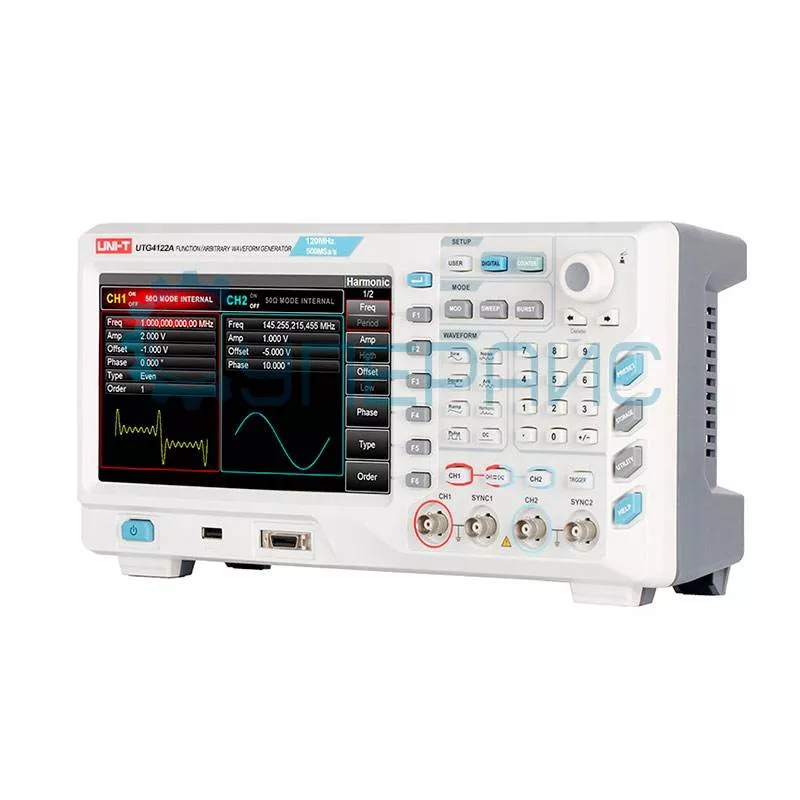

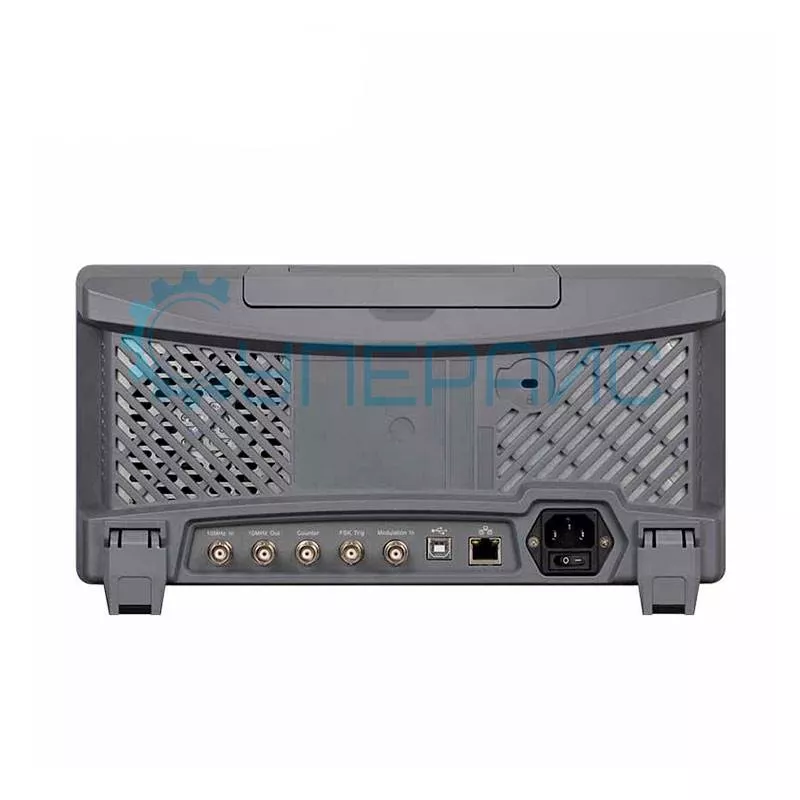

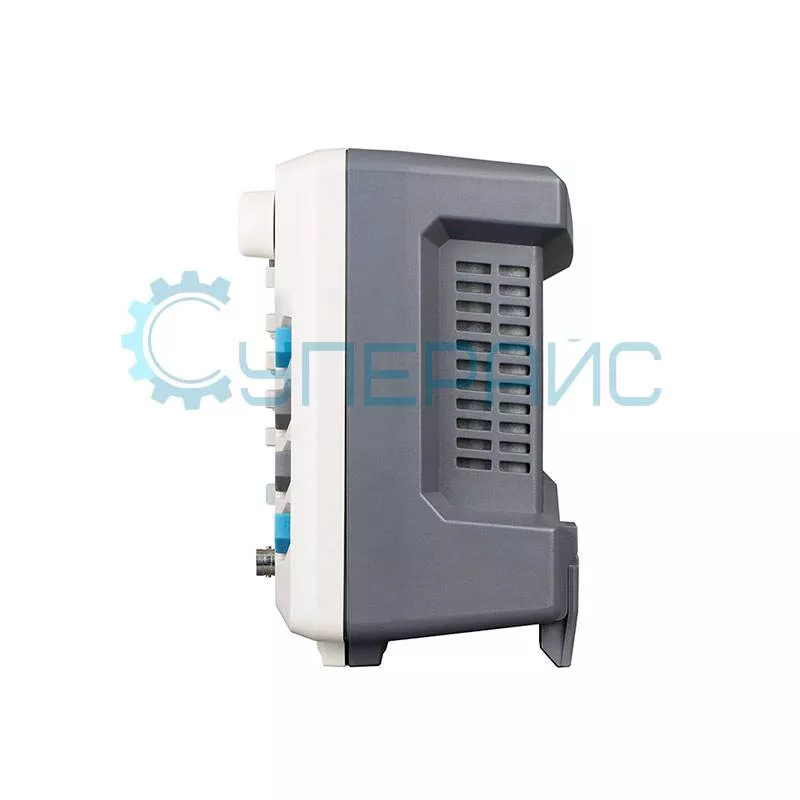

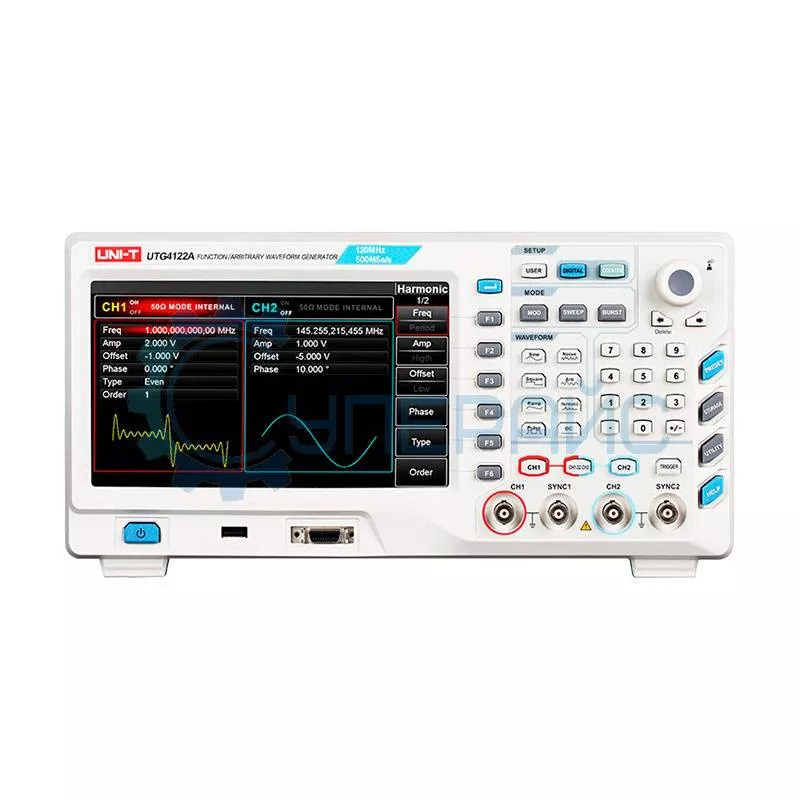

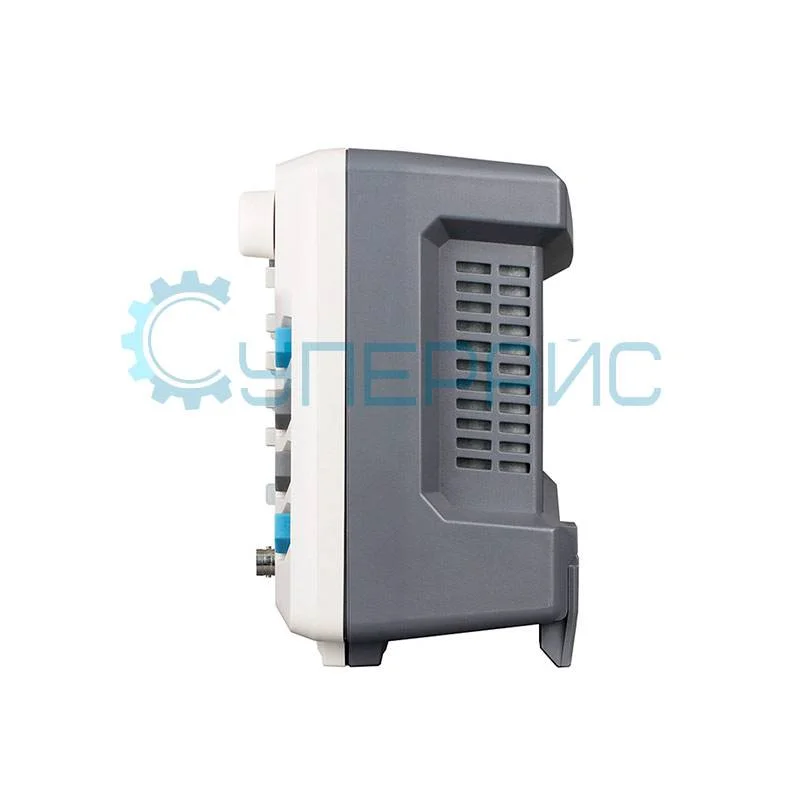

Генератор сигналов высокой частоты UNI-T UTG4122A
153 170 ₽
153 170 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
8847
Модель (серия)
UTG4122A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG4122A
Артикул (код товара)
8847
Модель (серия)
UTG4122A
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
120 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание UNI-T UTG4122A
ВНИМАНИЕ! Производство генератора сигналов высокой частоты UNI-T UTG4122A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов UNI-T UTG2082X
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG4122A
| Характеристики генератора сигналов | |
|
Количество каналов |
2 |
| Полоса пропускания | 120 МГц |
| Частота дискретизации | 500 МВыб/с |
| Диапазон частот | 1 мкГц - 120 МГц |
| Вертикальное разрешение | 16 бит |
| Глубина памяти | 8-32 Мб |
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 120 МГц |
| Прямоугольный сигнал | 1 мкГц - 40 МГц |
| Импульсный сигнал | 1 мкГц - 40 МГц |
| Пилообразный сигнал | 1 мкГц - 3 МГц |
| Гармонический сигнал | 1 мкГц - 60 МГц |
| Белый шум | 1 мкГц - 120 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ± 50 ppm / ± 100 ppm |
| Температурный коэффициент | < 2 ppm / °C |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 100 МГц: -50 дБ 100 МГц - 160 МГц: -40 дБ |
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 6 нс |
| Выброс | ≤ 2% |
| Характеристики пилообразного сигнала | |
| Линейность | < 1% |
| Симметричность | 0 - 100% |
| Характеристики импульсного сигнала | |
| Частотный диапазон | 1 мкГц - 30 МГц |
| Ширина импульса | минимальный период 10 нс - максимальный период 2000 с |
| Период фронта | 7 нс - 10 с |
| Выброс | < 2% |
| Характеристики произвольного сигнала | |
| Частотный диапазон | 1 мкГц - 30 МГц |
| Глубина памяти | 8-32 Мб |
| Минимальное время нарастания/спада | 6 нс |
| Энергонезависимое хранилище | 7 Гб |
| Выходной сигнал | |
| Амплитуда |
≤ 20 МГц: 1 мВ - 10 В ≤ 80 МГц: 1 мВ - 5 В |
| Импеданс | 50 Ом |
| Максимальная изоляция | 42 В к заземляющему проводу |
| Защита | от короткого замыкания и перегрузки |
| Характеристики смещения постоянного тока | |
| Диапазон |
± 5 В (50 Ом) ± 10 В (> 50 Ом) |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна |
| Тип | линейный или логарифмический |
| Время развертки | 1 мс - 500 с ± 0,1% |
| Источник триггера | внешний, внутренний, ручной |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная |
| Начальная / конечная фаза | от -360°C до +360°C |
| Время цикла | 1 мс - 500 с ± 1% |
| Источник запуска | внутренний, внешний, ручной |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, QPSK, OSK, PWM, SUM, QAM |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) |
| Глубина | 0 - 120% |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) |
| Частота | DC - 80 МГц |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) |
| BPSK, QPSK | |
| Источник | внутренний PN код |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) |
| OSK | |
| Форма несущей волны | синусоидальная волна |
| Источник | внутренний / внешний |
| Время колебаний | 8 нс - 200 с |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | импульсная волна |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна (2 мГц - 50 кГц) |
| SUM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, линейная, импульсная, шумовая, произвольная, гармоническая волна |
| Модулирующая частота |
2 мГц - 100 кГц (внутренний) DC - 20 кГц (внешний) |
| Глубина | 0 - 100% |
| QAM | |
| Режим | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
| Модулирующий источник | встроенный PN код, PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
| Частота | 2 мГц - 100 кГц |
| Амплитуда | 10 мВ - 10 В (50 Ом) |
| Характеристики протоколов декодирования | |
| Тип протокола | SPI, I2C, UART, DARB |
| SPI | |
| Длина | 1 - 512 байт |
| Частота | 10 кГц - 40 МГц |
| Временной интервал | 1 мс - 10 с |
| Выходной уровень | TTL |
| I2C | |
| Длина | 1 - 512 байт |
| Частота | 10 кГц - 1 МГц |
| Временной интервал | 1 мс - 10 с |
| Адрес | 7/10 бит |
| Выходной уровень | TTL |
| UART | |
| Длина | 1 - 1 Кбайт |
| Скорость передачи | 1110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 56700, 115200, 230400, 460800, 921600 |
| Бит данных | 4, 5, 6, 7, 8 биты |
| Временной интервал | 1 мс - 10 с |
| Стоп бит | 1 бит, 2 бита |
| Выходной уровень | TTL |
| DARB | |
| Длина | 1 - 1 Кбайт |
| Скорость выборки | 1 Выб/с - 40 МВыб/с |
| Разрешение | 16 бит |
| Выходной уровень | TTL |
| Тактовый вход/выход | |
| Диапазон входной/выходной частоты | 10 МГц ± 500 Гц |
| Входное/выходное сопротивление | 10 кОм / 50 Ом |
| Время блокировки | TTL |
| Выходной уровень | ＜ 1 с |
| Триггерный вход | |
| Уровень сигнала | TTL |
| Ширина импульса | > 100 нс |
| Входное сопротивление | > 10 кОм |
| Время отклика | развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс |
| Триггерный выход | |
| Уровень сигнала | TTL |
| Ширина импульса | > 400 нс |
| Входное сопротивление | 50 Ом |
| Максимальная частота | > 1 МГц |
| Частотомер | |
| Входной уровень | TTL (200 мВ - 9 В) |
| Диапазон входной частоты | 100 МГц - 800 МГц |
| Точность | ± 51 ppm |
| Разрешение по частоте | 7 бит/с |
| Общие характеристики | |
| Дисплей | 8 дюймов TFT LCD, 800 х 480 |
| Интерфейс | USB, LAN |
| Питание | 100 - 240 В AC, 45 - 440 Гц, CAT II 300 В |
| Потребляемая мощность | < 50 Вт |
| Температура хранения | 10℃ - 40℃ |
| Влажность | < 80% |
| Габариты | 336 х 164 х 108 мм |
| Вес нетто | 3500 г |

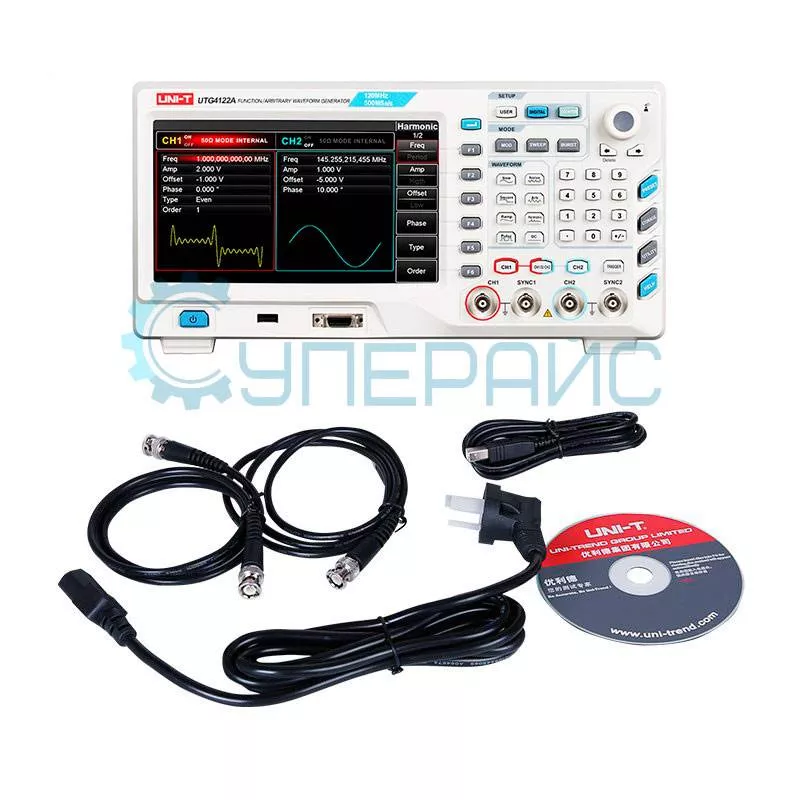

| Комплектация | генератор сигналов UNI-T UTG4122A - 1 шт |
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 2 шт диск с ПО - 1 шт |
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Высокочастотный генератор сигналов UNI-T UTG4122A
Популярный инструмент среди инженеров и техников, профессиональный генератор сигналов UNI-T UTG4122A гарантирует точность и надёжность в высокочастотной генерации. Встроенные функции и обширные возможности делают его выбором для инженерных или исследовательских задач.
Функциональность в одном устройстве
Этот прибор создаёт сигналы разных форм и частот, включая синусоидальные, прямоугольные, треугольные, импульсные или произвольные. Возможность работы в разных протоколах декодирования с длиной до 1 Кбайт гарантирует достаточную степень гибкости и точности настроек прибора.
Преимущества модели:
- Предоставляет диапазон скоростей выборки от 1 Выб/с до 40 МВыб/с, что гарантирует лёгкую адаптацию к различным требованиям тестирования. Благодаря такой скорости оператор получает точные и детальные данные за кратчайшее время, сокращая время тестов.
- Глубина памяти от 8 до 32 Мб предоставляет достаточно пространства для анализов и тестирования, повышая производительность и упрощая рабочий процесс.
- Оборудована двумя каналами с полосой пропускания до 120 МГц. Это позволяет одновременно работать с двумя высокочастотными приёмниками, что увеличивает гибкость и производительность.
Генератор UNI-T UTG4122A — сочетание производительности, функциональности и надёжности. С ним становится легко создавать и тестировать сигналы, за счёт точности настроек всегда получая прогнозируемые результаты.
Обзорная таблица генераторов высоких частот UNI-T
| Характеристики | UTG4162A | UTG4122A | UTG4082A |
| Диапазон частот | 1 мкГц - 160 МГц | 1 мкГц - 120 МГц | 1 мкГц - 80 МГц |
| Частота дискретизации на канал | 500 | ||
| Минимальная частота, Гц | 0,000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 16 бит | ||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 8 | ||
| Точность, % | 0.01 | ||
| Интерфейс передачи данных | USB/ LAN | ||
Документация и ПО UNI-T UTG4122A
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала UNI-T серии UTG4000A
Язык:
Русский
Размер и тип:
1,04 МБ,
pdf
Инструкция по эксплуатации генератора сигналов высокой частоты UNI-T UTG4122A
Язык:
Английский
Размер и тип:
7 МБ,
PDF
Спецификация для генератора сигналов высокой частоты UNI-T UTG4122A
Язык:
Английский
Размер и тип:
153 КБ,
PDF
Инструкция по установке программного обеспечения генератора сигналов UNI-T UTG4122A
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Программное обеспечение для генератора сигналов высокой частоты UNI-T UTG4122A
Язык:
Английский
Размер и тип:
56 МБ,
RAR
RAR
Драйвер для генератора сигналов высокой частоты UNI-T UTG4122A
Язык:
Английский
Размер и тип:
561 КБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы UNI-T UTG4122A
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5162
Модель (серия):
JDS2840
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Добавить в избранное
Артикул (код товара):
21486
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,3
Вес (кг):
0,1
Сложность:
2
Добавить в избранное
Артикул (код товара):
9757
Модель (серия):
PSG9080
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8853
Модель (серия):
UTG4162A
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
32 Мб
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
8847
Модель (серия):
UTG4122A
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
32 Мб
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32570
Модель (серия):
8.20
Производитель:
МИТ
Страна производства:
Россия
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
962°C
Вес (кг):
5
Сложность:
2
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28724
Модель (серия):
TH-30
Производитель:
RGK
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-10
Макс. измеряемая температура, °C:
60°С
Вес (кг):
0,3
Сложность:
2
Макс. измеряемая влажность, %:
95
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18004
Модель (серия):
T48
Производитель:
XGecu
Страна производства:
Китай
Гарантия, мес.:
12
Внутрисхемный программатор:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6807
Модель (серия):
OSC482
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Благодарственные письма
