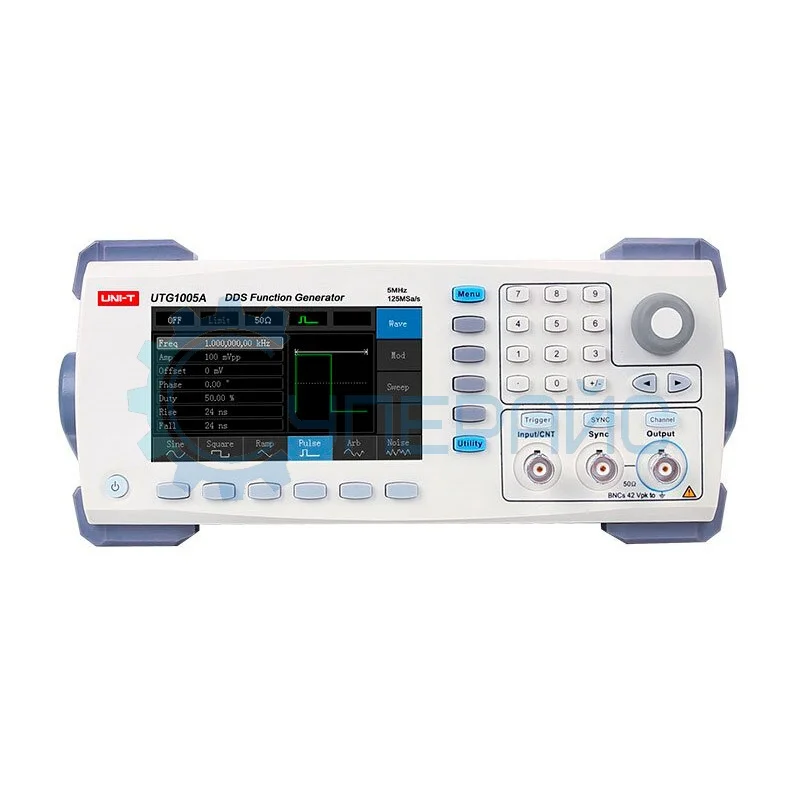

Генератор сигналов произвольной формы UNI-T UTG1005A
28 420 ₽
28 420 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
3743
Модель (серия)
UTG1005A
Производитель (бренд)
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG1005A
Артикул (код товара)
3743
Модель (серия)
UTG1005A
Сертификат
дистрибьютор
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
5 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
ИПД (Interfaces / Inputs and Outputs)
USB
Описание UNI-T UTG1005A
ВНИМАНИЕ! Производство генератора сигналов произвольной формы UNI-T UTG1005A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов UNI-T UTG9002C-II
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG1005A
| Характеристики генератора сигналов | |
| Количество каналов | 1 |
| Максимальная полоса пропускания | 5 МГц |
| Частота дискретизации | 125 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала |
синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, 16 типов произвольной формы |
| Режим свипирования | линейный / логарифмический, внешний |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Характеристики выхода | |
| Выходной импеданс | 500 Ом (высокий импеданс) |
| Амплитуда |
1 мВп-п ~ 10 Вп-п (50 Ом) 2 мВп-п ~ 20 Вп-п (высокий импеданс) |
| Точность установки (1 кГц, синус) |
1% ± 2 мВ |
| Смещение (AC+DC) |
-5 Вп-п ~ 5 Вп-п (50 Ом) (AC+DC) -10 Вп-п ~ 10 Вп-п (высокий импеданс) (AC+DC) |
| Точность установки смещения | установка смещения ± 1% ± установка амплитуды 0,5% ± 2 мВ |
| Разрешение по амплитуде | 1 мВ |
| Неравномерность амплитудной характеристики |
< 100 кГц 0.1 дБ 100 кГц ~ 10 МГц 0.2 дБ |
| Частотные характеристики | |
| Синусоидальный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Гармонические искажения (CHA) |
-55 дБн (DC 20 кГц) -50 дБн (DC 20 кГц ~ 1 Мгц) -40 дБн (DC 1 Мгц ~ 10 Мгц) |
| Общие гармонические искажения (типичные) |
1 Вп-п <0,2% (DC ~ 20 кГц) |
| Прямоугольный сигнал / импульсный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Время нарастания / спада | < 24 нс (1 кГц, 1 Вп-п) |
| Выброс | < 2 % |
| Рабочий цикл | 0,01% ~ 99,99% |
| Минимальная длительность импульса | ≥ 80 нс |
| Джиттер (типичный) | 100 ppm + 1 нс |
| Пилообразный сигнал/наклон | |
| Диапазон частот | 1 мкГц - 400 кГц |
| Разрешение | 1 мкГц |
| Нелинейность | 1% + 2 мВ (1 кГц, 1 Вп-п, 50% симметрия) |
| Симмметрия | 0 ~ 100% |
| Минимальное время фронта | ≥ 400 нс |
| Специальная форма | |
| Диапазон частот | 1 мкГц - 1 МГц |
| Форма | AbsSine, AmpALT, AttALT, Gaussian Monopulse, GaussPulse, SineVer, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, exponential rise, exponential decline, Lorentz, D-Lorentz, 16 пользовательских форм |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Смещение частоты | 2.5 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный (1 мкГц - 1 МГц), пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 100 кГц ~ 2 МГц |
| ШИМ модуляция | |
| Несущая | импульсный |
| Частота модуляции | 20 кГц ~ 2 МГц |
| Источник | внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Девиация | 0%~49,99% длительности импульса |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила |
| Закон | линейный, логарифмический |
| Время свипирования |
от 1 мс до 500 с ± 0,1% |
| Источник запуска | ручной, внешний, внутренний |
| Частотомер | |
|
Уровень запуска |
TTL |
| Диапазон частот | 1 Гц ~ 100 МГц |
| Разрешение по частоте | 6 разрядов/с |
| Тип связи | DC |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT, LCD, 480×272 |
| Язык | английский, китайский |

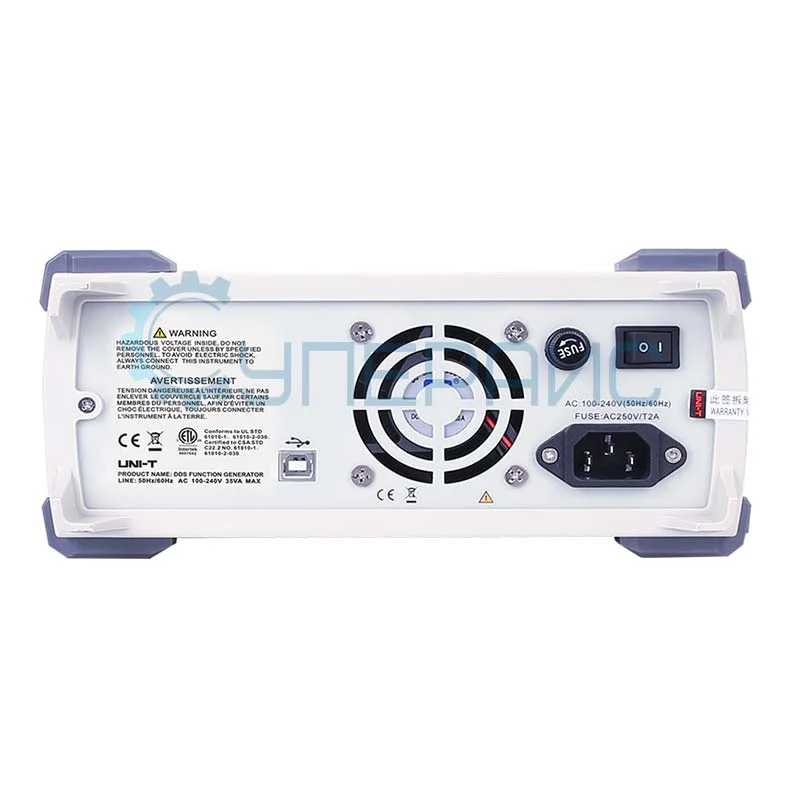

| Питание | 100~240 В АСскз, 45~440 Гц, CATII |
| Интерфейс | USB устройство |
| Габариты |
265 мм х 110 мм х 320 мм |
| Вес |
3,1 кг |
| Комплектация | генератор сигналов произвольной формы UNI-T UTG1005A – 1 шт |
|
кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт инструкция по эксплуатации – 1 шт |
|
Статьи и инструкции:
Скачать инструкцию для генератора сигналов UNI-T UTG1005A (3 МБ, pdf) (русский)
Скачать инструкцию для генератора сигналов UNI-T UTG1005A (1 МБ, pdf) (англ.)
Скачать инструкцию для генератора сигналов UNI-T UTG1005A (3 МБ, pdf) (русский)
Скачать инструкцию для генератора сигналов UNI-T UTG1005A (1 МБ, pdf) (англ.)
Программное обеспечение:
Скачать программное обеспечение для настольного генератора сигналов UNI-T UTG1005A (12 МБ, RAR)
Скачать программное обеспечение для настольного генератора сигналов UNI-T UTG1005A (12 МБ, RAR)
UNI-T UTG1005A
Модель UNI-T UTG 1005A – это генератор сигналов произвольных и стандартных форм. Устройство довольно производительное, предназначено для работы в частотном диапазоне от 1 мкГц до 5 МГц. Техническая способность АЦП составляет 125 МВыб/сек.
Может быть использовано в профессиональных целях электротехническими лабораториями, ремонтными мастерскими или научными бюро. Подойдет для эксплуатации в домашних условиях или в учебных целях. С помощью прибора можно выполнять следующие действия:
- разработку и проектирование новых электронных устройств;
- диагностику и ремонт цифрового, радио- и телекоммуникационного оборудования;
- проверку полупроводниковых элементов;
- настройку усилительных контуров и многое другое.
Технические особенности
Для генерации сигнальной последовательности используется технология DDS. За счет этого гарантируется высокая точность и стабильность сигнала. Вертикальное разрешение в 14 бит позволяет высокоточно отображать амплитуду формируемой функции.
Набор возможностей прибора включается в себя все основные типы модуляции (AM, FM, PM, ASK, FSK, PSK, PWM). Генератор обладает встроенным интерфейсом для подключения к компьютеру. Всё управление и настройка конфигурации устройства может выполняться удаленно с помощью специального программного обеспечения.
