Любой металл имеет кристаллическое строение и состоит из мелких элементов — зёрен. Между ними могут находиться фазовые включения (частицы других химических соединений), бывают дефекты кристаллической решётки (микроскопические нарушения расположения атомов). Именно от них зависят технические характеристики готового металлического изделия. Микроструктура металла определяет, сохранят ли детали авиационного двигателя прочность при высоких нагрузках или, например, как долго опоры моста смогут сопротивляться коррозии.
Чтобы заглянуть внутрь металла, оценить качество сплавов и найти скрытые дефекты ещё на этапе производства, инженеры и учёные используют специальный инструмент — металлографический микроскоп. Ведь обычный биологический прибор здесь бессилен. Чтобы упростить выбор подходящего инструмента, эксперты «Суперайс» проанализировали ассортимент и отобрали самые эффективные решения.
Время чтения: 17 минут

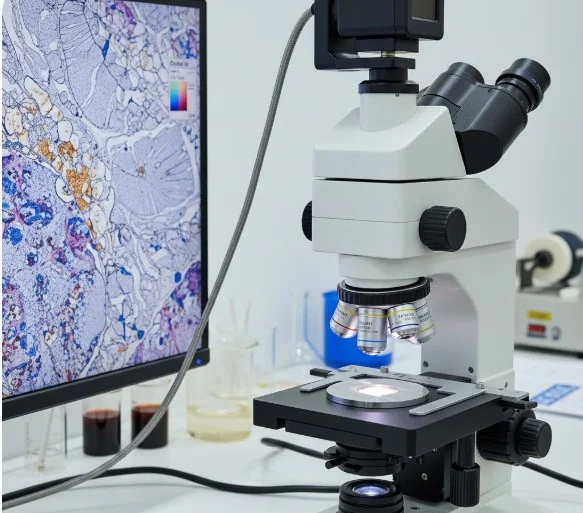

Что такое металлографический микроскоп и чем он отличается от обычного
В отличие от обычных микроскопов, металлографические работают в иных физических условиях и решают задачи критической важности.
Анализ структуры металла применяется для научных исследований и контроля качества, а также во многих сферах — в металлургии, машиностроении, электронной промышленности. Разнообразие этих задач определяет и требования к оборудованию. Для учебных целей важна надёжность и простота настройки, а для промышленного контроля — скорость работы, возможность автоматизации измерений.

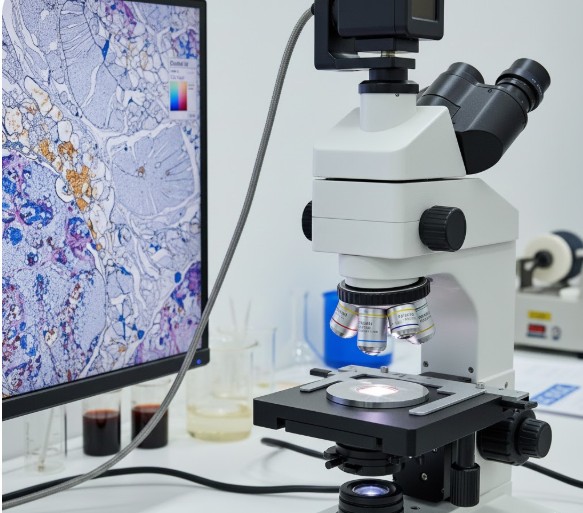

Чтобы понять, как работают металлографические микроскопы, достаточно представить разницу между изучением тонкого среза листа растения и осмотром стальной балки. В первом случае можно направить свет снизу, и он пройдёт сквозь полупрозрачные ткани. Во втором случае свет наткнётся на непроницаемую преграду.
Принцип отражённого света
Главное отличие металлографической оптики от классической биологической микроскопии заключается в расположении источника света. Обычный прибор работает по методу проходящего света, а микроскоп металлографический использует отражённый свет.
Например, если посветить фонариком в темноте на зеркало, чтобы увидеть отражение — то лучи света возвращаются к тому, кто смотрит в зеркало. В металлографической оптике свет от источника через специальный осветитель попадает в объектив, падает на поверхность металлического образца. Затем световой луч отражается и возвращается в оптическую систему (в окуляр или на матрицу камеры). Это позволяет детально рассмотреть структуру материалов, которые физически невозможно сделать прозрачными.
Зачем нужны полированные шлифы
Металл в обычном состоянии (например, кусок арматуры) имеет шероховатую поверхность. Если положить его под микроскоп без подготовки, свет будет рассеиваться в стороны. Вместо чёткой структуры мы увидим лишь размытые пятна — это как пытаться рассмотреть дно реки через бурлящую воду.
Для работы инженеры изготавливают шлиф металла — фрагмент, поверхность которого подвергается многоэтапной обработке на шлифовально-полировочных станках для металлографии. С помощью шлифовки и полировки поверхность доводят до состояния зеркала, после чего свет отражается равномерно.
Полированный металл подлежит травлению — его погружают в слабый раствор кислоты или щёлочи. Реагент по-разному воздействует на разные элементы структуры. Например, границы зёрен разрушаются быстрее, чем сами зёрна.
В результате проявляется микрорельеф — именно его мы видим, как чёткую сеть линий и включений. Без этого этапа даже самый дорогой микроскоп для анализа металлов покажет лишь чистую зеркальную поверхность без информативных деталей.
Роль увеличения, освещения и контраста
В металлографии качество изображения зависит от трёх ключевых факторов, которые работают в связке:
- Увеличение. Это не просто способность приблизить объект — важно разрешение. Это способность оптики показать две мелкие точки как раздельные объекты, а не как одно пятно. Без высокого разрешения большое увеличение даст только размытую картинку.
- Освещение. Важно не количество света, а его однородность. Специальные системы (например, освещение по Келеру) позволяют направить лучи так, чтобы на шлифе не было ярких бликов или глубоких теней, скрывающих детали.
- Контраст. Поскольку металл часто выглядит монотонно, используются методы оптического контрастирования. Например, в тёмном поле свет направляется под углом. Ровные участки остаются тёмными, а любые царапины, трещины или границы зёрен светятся. Это помогает обнаруживать дефекты, которые незаметны при обычном освещении.
Микроскоп для металлографии — это прецизионная (высокоточная) система управления светом, которая адаптирована для работы с твёрдой материей. На основе этих технических принципов строится работа любого специалиста в лаборатории. Однако для достижения точного результата важно правильно выбрать характеристики оборудования под конкретные задачи.

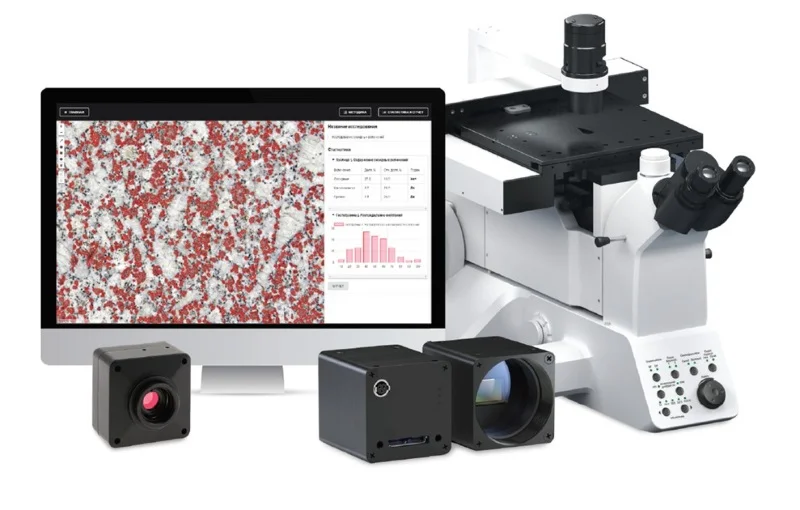

Основные критерии выбора металлографического микроскопа
Прежде чем купить металлографический микроскоп, нужно сопоставить технические возможности прибора с конкретными задачами. Избыточные характеристики могут привести к неоправданным затратам, а недостаточные — к невозможности получить достоверные данные о структуре материала.
Есть несколько важных параметров, на которые следует ориентироваться при выборе прибора.
Тип освещения: отражённый или комбинированный
Классический металлографический прибор имеет только верхний осветитель. Однако для современных лабораторий, работающих с композитами, керамикой или полимерами, лучше выбирать комбинированный тип. Такой прибор расширяет возможности применения, поскольку позволяет изучать непрозрачные включения в отражённом свете, а также полупрозрачные фазы в проходящем.
Увеличение и объективы
Основная работа обычно ведётся на увеличениях от 50x до 500x, реже — до 1000x. Но в металлографии важно не «цифровое» увеличение, а оптическое разрешение. Ключевой параметр — числовая апертура объектива. Именно она определяет, сможет ли пользователь отличить две близко расположенные детали структуры.
Для серьёзных работ (например, фазовый анализ) рекомендуются план-ахроматические объективы. Они исправляют кривизну поля и обеспечивают чёткость по всей площади кадра. Это особенно важно для панорамных снимков шлифа.
Цифровая визуализация и интерфейсы
Современный лабораторный микроскоп редко используется без цифровой камеры. HDMI-выход позволяет транслировать изображение на большой монитор в реальном времени, что удобно для консилиумов или обучения. Цифровая камера микроскопа с высоким разрешением и специализированным ПО даёт возможность автоматизировать расчёты: измерять площадь включений, определять баллы зернистости и оценивать пористость по стандартам.
Эргономика и механика
Работа в лаборатории часто сопряжена с просмотром сотен образцов за смену. Эргономика тубуса (угол наклона), коаксиальные винты грубой и точной фокусировки, а также размер предметного столика влияют на утомляемость оператора. Для тяжёлых промышленных заготовок существуют инвертированные микроскопы — в них объективы находятся под столиком. Это позволяет исследовать массивные образцы, не ограничиваясь высотой штатива.
Сценарии применения
Для учебных заведений важна надёжность и простота. Для производства (ОТК) на первом месте стоит скорость смены увеличений и возможность быстрой фотофиксации. В научно-исследовательских центрах (R&D) приоритет отдаётся максимальному оптическому разрешению и поддержке методов контрастирования.
ТОП-5 металлографических микроскопов от «Суперайс»
Эксперты компании «Суперайс» отобрали модели, которые закрывают 90% задач современного материаловедения — от обучения до прецизионных исследований.

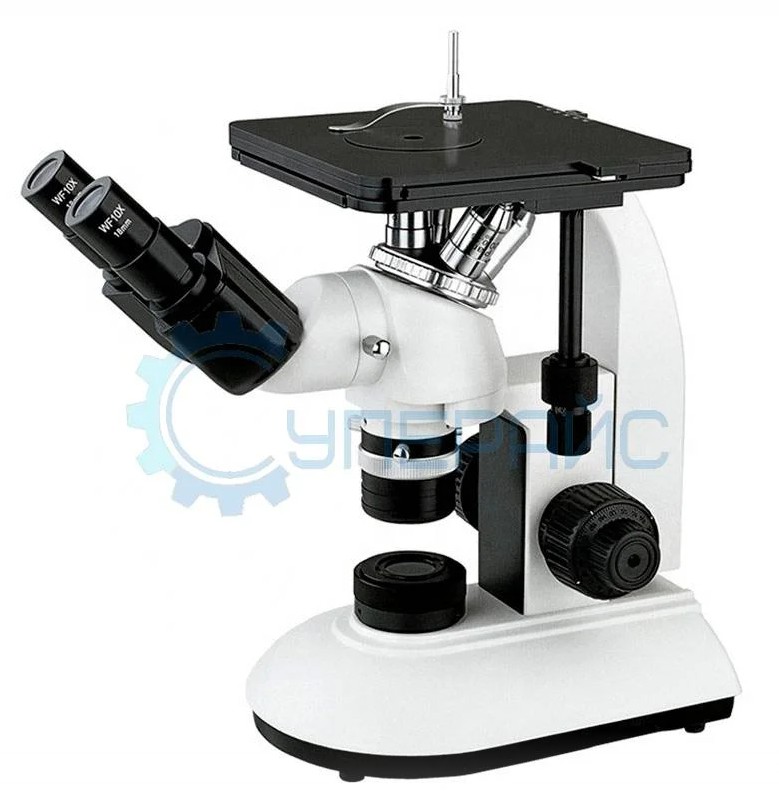

Это профессиональный металлографический бинокулярный микроскоп, спроектированный для интенсивной эксплуатации. Оптическая схема Opto-Edu A13-2602-B рассчитана на работу в отражённом свете с использованием 3-ваттной LED-подсветки. Осветитель обеспечивает правильную цветопередачу, важную при идентификации оксидных включений.
Особенность модели в расположении объективов под предметным столиком. Это позволяет исследовать образцы разных габаритов, в том числе превышающих размеры стола 180х180 мм.
Модель эффективно решает задачи оценки микроструктуры чугунов, сталей и цветных сплавов после термической обработки. Высокая надёжность механики в сочетании с качественной планарной оптикой делает Opto-Edu A13-2602-B «золотым стандартом» для ежедневного производственного мониторинга.

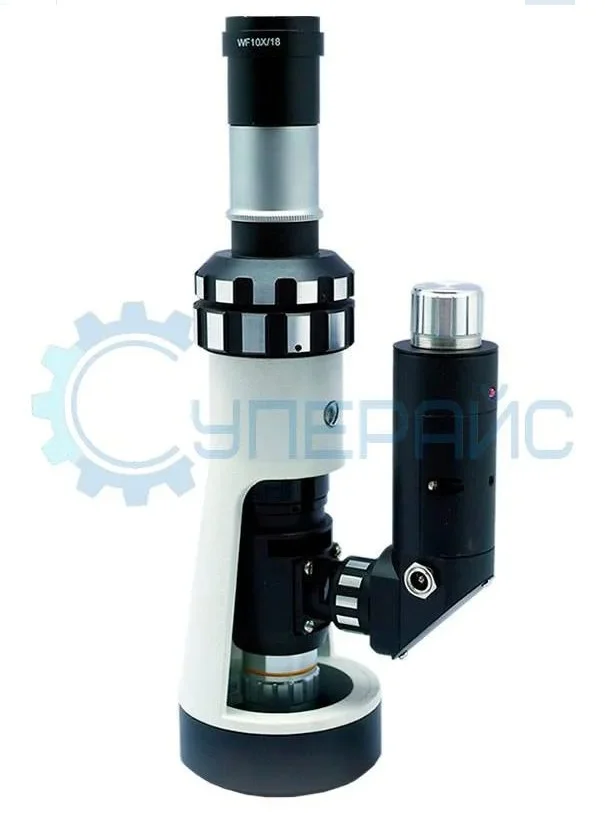

Это более компактный и доступный монокуляр с вертикальной головкой, который сохраняет все достоинства профессиональной металлографической оптики. Светодиодная подсветка с интегрированным рефлекторным освещением и плавной регулировкой яркости равномерно освещает поверхность образца при работе в отражённом свете.
Корпус выполнен из прочного алюминиевого сплава с защитным покрытием. Это сделало прибор долговечным и устойчивым к механическим воздействиям. Он подходит для стационарных лабораторий, учебных занятий и полевых испытаний.
Металлографический прибор отлично справляется с анализом шлифов после травления, позволяет чётко визуализировать границы зёрен и перлитные колонии. Соотношение цены и оптических возможностей сделали прибор оптимальными в сфере обучения и для тех, кто только внедряет методы металлографии в практику.

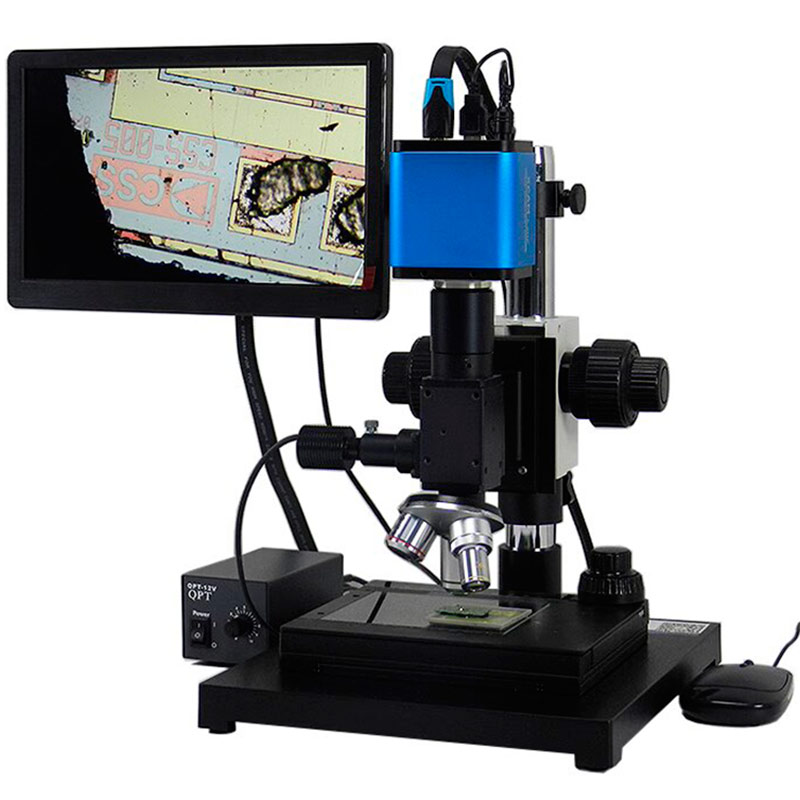

Этот микроскоп — представитель нового поколения цифровых систем. Это готовое рабочее место со встроенным экраном, HDMI-интерфейсом. Здесь отсутствует классический окулярный блок, что радикально меняет эргономику. Во время работы специалист смотрит на монитор, сохраняя естественную осанку.
Благодаря встроенному программному обеспечению Saike Digital SK-VMH HDMI SW поддерживает измерения без подключения к компьютеру. Это «автономная станция», которая, помимо металлографии, незаменима в электронной промышленности. Прибор легко можно адаптировать для проверки печатных плат на дефекты и контроля качества паяных соединений под большим увеличением.
Главное преимущество — максимальная цифровизация и удобство коллективной работы без привязки к системному блоку ПК.

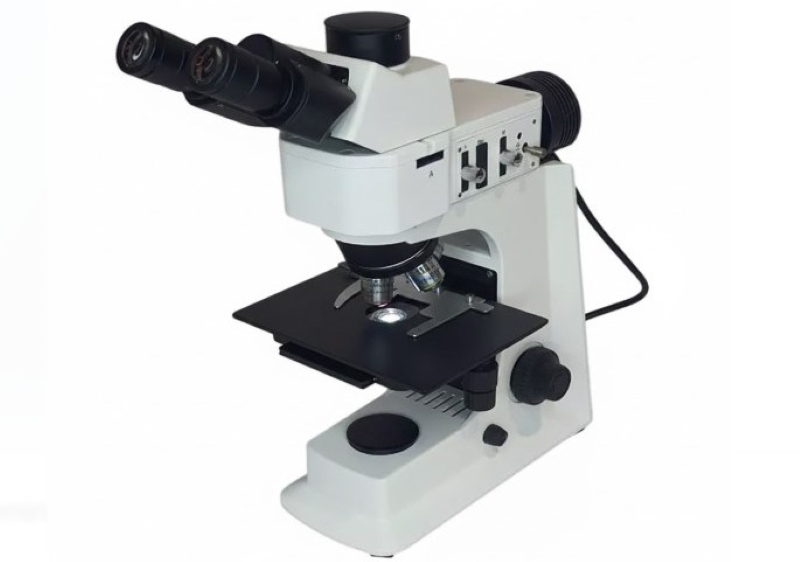

Модель отличается продуманной системой освещения. Микроскоп DINGPA Meta-X2Z обладает широким диапазоном оптического увеличения 50–500 крат. Это позволяет плавно переходить от общего обзора макроструктуры к детальному изучению фазовых составляющих на больших кратностях.
Оптическая система оборудована четырёхпозиционным револьверным устройством. С его помощью оператор может быстро переключаться между объективами разной кратностью с увеличением 5×, 10×, 20× и 50×. Механика микроскопа отличается плавным ходом, что важно при поиске микроскопических дефектов на поверхности полированного шлифа.
Это универсальный лабораторный комплекс для производства, который способен решать много задач — от входного контроля сырья до анализа брака.

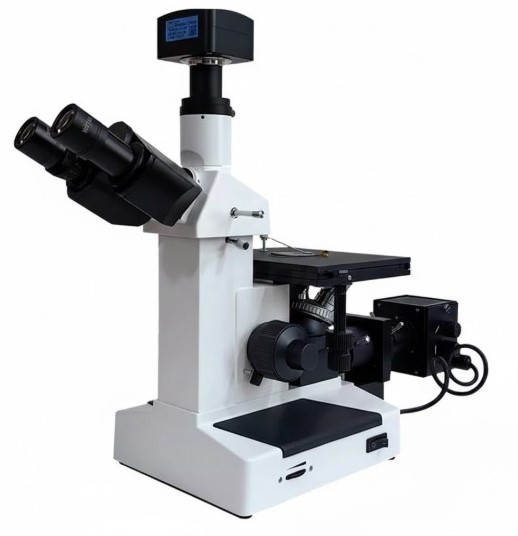

Исследовательский комплекс Betical CR15-U510 замыкает рейтинг. Это прибор более высокого класса, предназначенный для серьёзных научно-исследовательских и опытно-конструкторских работ. Оптическая система микроскопа построена на базе ахроматических металлургических объективов с плоским полем дальнего действия: PL10×, PL20×, PL40× и PL100× с числовыми апертурами, соответствующими металлографическим задачам. Ахроматическая коррекция объективов направлена на подавление двух основных типов аберраций — хроматических и сферических.
Betical CR15-U510 обеспечивает исключительную чёткость при работе с трудными образцами (титановыми сплавами или высоколегированной сталью). Возможность тонкой настройки освещения позволяет выявлять тончайшие нюансы структуры, которые могут быть упущены более простыми моделями. Модель CR15-U510 отличает прецизионная точность и готовность к самым сложным задачам в области металловедения.

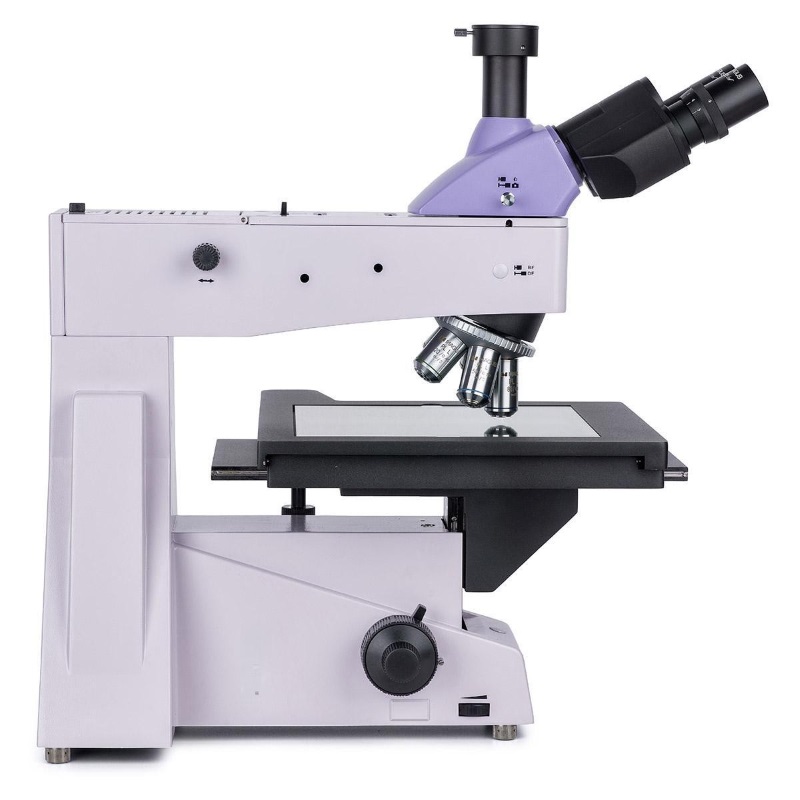

Сравнительный экспертный выбор
Выбор конкретной модели зависит от бизнес-задач, интенсивности эксплуатации оборудования.
Для упрощения выбора стоит рассмотреть сравнительный обзор соответствия моделей самым распространённым сценариям использования:
| Задача прибора | Рекомендуемая модель | Главный аргумент |
| Учебные цели | Opto-Edu A13-2501-B | Надёжность конструкции, простота обучения |
| Производственный контроль | Saike Digital SK-VMH | Скорость, работа без ПК, наглядность |
| Лаборатория завода (ГОСТ) | Opto-Edu A13-2602-B | Стандартная тринокулярная схема, ресурс |
| Универсальные задачи | DINGPA Meta-X2Z | Оптимальное сочетание цены и гибкой настройки под разные сплавы. |
| Научные исследования | Betical CR15-U510 | Прецизионная оптика для детального фазового анализа |
Классификация имеет рекомендательный характер. На практике задачи ОТК часто пересекаются с исследовательскими целями, поэтому при выборе модели стоит ориентироваться по характеристикам.
Главный ориентир — сложность структуры исследуемых материалов. Чем мельче фазовые включения, тем выше должны быть требования к качеству объективов прибора и степени коррекции аберраций.
Частые ошибки при выборе металлографического микроскопа
Даже опытные инженеры иногда допускают просчёты при обновлении парка лабораторного оборудования. Распространённая ошибка — попытка сэкономить, купив биологический микроскоп и попытавшись оснастить его «внешним фонариком». Биологический объектив рассчитан на просмотр через покровное стекло толщиной 0,17 мм. При работе с металлом без стекла это вносит огромные искажения (сферическую аберрацию), делает невозможным получение чёткого кадра на высоких увеличениях.
Второй критический момент — недооценка освещения. Покупка модели с дешёвым светодиодом без регулировки диафрагм не позволит настроить освещение по Келеру. Это приведёт к появлению бликов, которые скроют структуру металла.
Ещё одна ошибка — переплата за лишние мегапиксели камеры при посредственной оптике. Цифровая камера микроскопа только фиксирует то, что передаёт объектив. Если линзы выдают недостаточно резкое, мутное изображение, то 20-мегапиксельная матрица только зафиксирует это в большом разрешении.
Металлографический микроскоп — прибор для визуального анализа, который позволяет объективно оценить состояние внутренней структуры материала.
От того, насколько точно подобран прибор, зависит безопасность производимых конструкций и успех научных открытий.
При выборе модели важно ориентироваться на специфику задач. Не стоит брать сложный исследовательский комплекс для простых инспекционных операций. Однако нельзя экономить на апертуре объективов, если цель — глубокий научный поиск. Суперайс всегда окажет экспертную поддержку в выборе техники.
