Какие инструменты покупают «на вырост»: опыт инженеров и лабораторий

Время чтения: 20 минут

При выборе оборудования нужно смотреть на два-три шага вперёд. Покупка измерительных приборов и инструментов всё же представляет определённый баланс между реальными задачами и перспективами роста. С одной стороны, не хочется переплачивать за функции, которые не пригодятся. С другой — обидно через пару месяцев упереться в потолок возможностей оборудования и понять, что пора покупать новое.

Покупать оборудование с запасом мощности/функционала нужно, чтобы не ограничивать себя в развитии. За этим стоят явные причины:

Менее очевидный фактор — стабильность результатов. Инструмент высокого класса снижает влияние человеческого фактора. Это важно там, где цена ошибки высока.

При выборе микроскопа смотрите на оптику и эргономику. Дешёвые USB‑микроскопы с пластиковыми линзами и цифровым «зумом» хороши, чтобы разглядеть клопа или посмотреть качество пайки «примерно», но для реальной работы они не годятся.

Многие новички верят в «2000x» или «5000x» на USB-микроскопах. На практике реальное оптическое увеличение редко превышает 200–300 крат, а дальше идёт цифровое, просто с растянутыми пикселями.

Настоящий запас даёт не кратность, а матрица, качественная оптика и удобство работы. Когда занимаешься ремонтом смартфонов или отладкой сложных плат, важно видеть чёткие границы паяных соединений, следы флюса, микротрещины и положение шариков BGA.

Для большинства задач ремонта и монтажа электроники увеличение лежит в диапазоне 20–50 крат. С этим увеличением видно достаточно деталей, чтобы уверенно паять мелкие компоненты, но сохраняется комфортное рабочее расстояние — 10–15 сантиметров между передней линзой и платой. Это важно, потому что нужно место для паяльника, пинцета, рук, наконец.

Увеличение 100–200 крат пригодится для детального осмотра: поиска микротрещин в пайке, оценки качества нанесения паяльной пасты, инспекции после BGA-монтажа. Но работать паяльником при таком увеличении уже неудобно — слишком маленькое поле зрения и короткое рабочее расстояние.

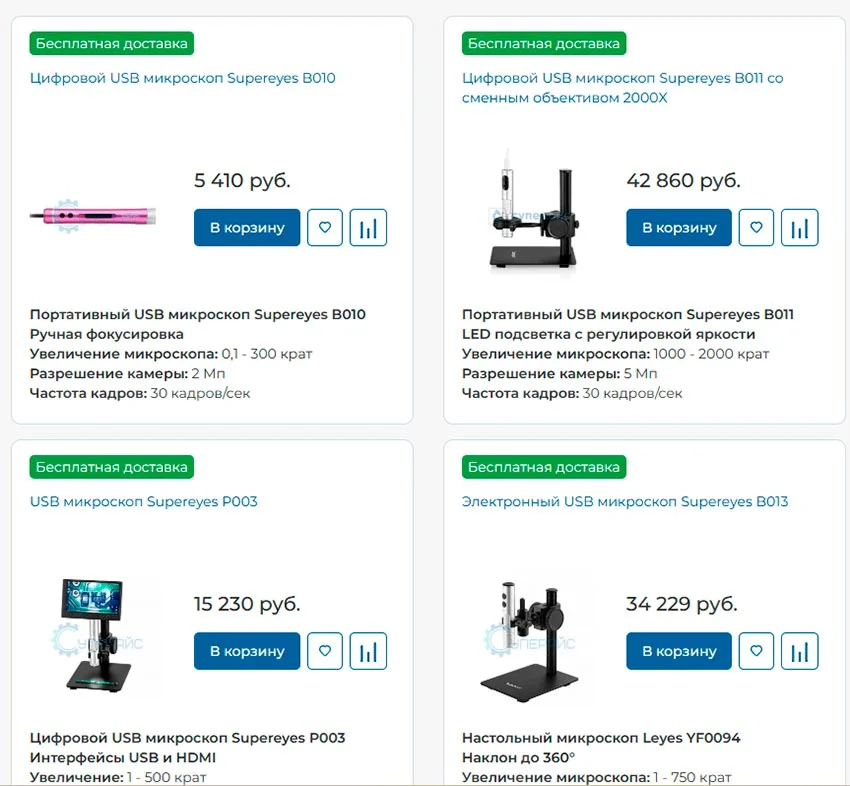

Сейчас набирают популярность цифровые микроскопы с выводом изображения на монитор. У них есть серьёзное преимущество — не устают глаза, можно работать долго без перерыва. Да и коллегам легче показать неисправность на большом экране, чем объяснять на пальцах. Правда, есть нюанс с так называемым «визуальным увеличением» — оно зависит от размера монитора. Один микроскоп даст увеличение 60 крат на 19-дюймовом мониторе и около 100 крат на 27-дюймовом.

Они дают стабильное, чёткое изображение, имеют регулируемую подсветку и возможность записи видео и фото. Это критично, когда нужно документировать процесс ремонта или делиться проблемой с коллегами удалённо.

В лабораториях, где поток плат большой, берут модели с разрешением матрицы от 5 МП и выше, с возможностью подключения к ПК и удобным ПО. Запас проявляется в том, что один микроскоп используют для пайки 0603, инспекции после оплавления, анализа отказов. Не нужно покупать второй прибор через год.

Важный нюанс — эргономика. Когда работаешь по 6–8 часов, разница между микроскопом с удобной регулировкой высоты и угла, и «игрушкой на штативе» колоссальная. Усталость глаз и шеи сильно влияет на качество работы и количество ошибок.

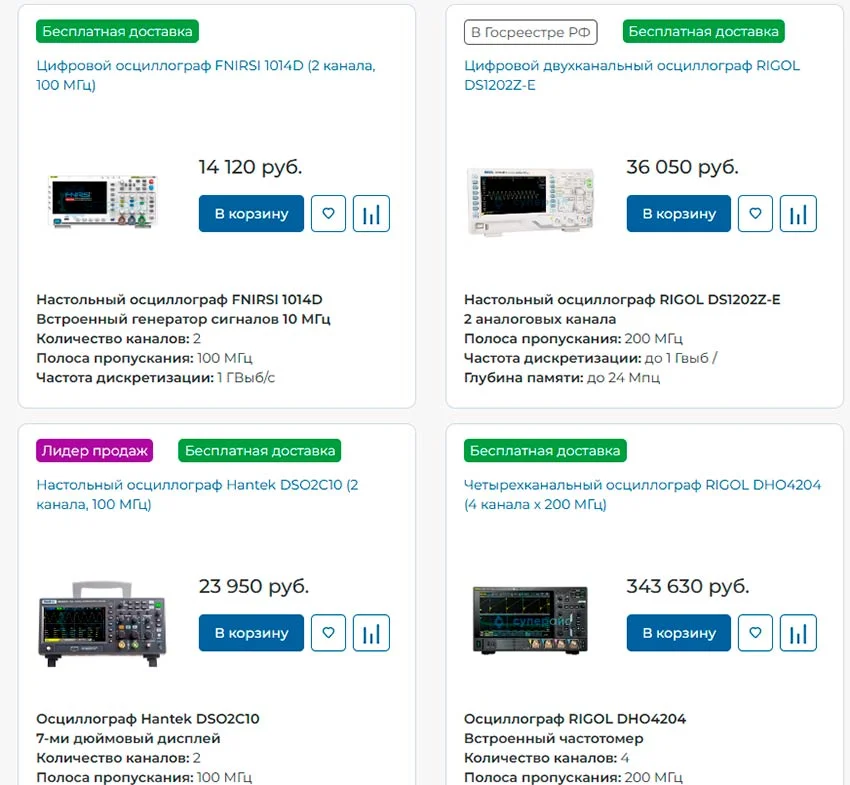

Осциллограф — глаза инженера‑электронщика. Прибор показывает, что происходит в электрической цепи: форму сигнала, шумы, помехи, наводки. Самые частые ошибки при выборе — гнаться за дешевизной.

Существует инженерное «правило пятикратного превышения», проверенное десятилетиями практики. Звучит оно просто: полоса пропускания осциллографа должна быть как минимум в пять раз больше максимальной частоты измеряемого сигнала. Почему так? Любой цифровой сигнал — это не синусоида одной частоты. Это сложная смесь основной гармоники и высокочастотных составляющих, которые формируют фронты импульсов. Эти фронты часто и представляют наибольший интерес при отладке.

Представьте, что нужно посмотреть сигнал с шины I2C на частоте 400 кГц. Казалось бы, осциллограф на 10 МГц справится играючи. Но на практике вы просто не увидите нормальных фронтов — они будут размазанными, закруглёнными, и по ним невозможно будет определить, где начинаются реальные сложности, а где просто ограничения прибора.

Хорошая новость в том, что современные цифровые осциллографы имеют более крутую характеристику среза, чем их предшественники. Если раньше требовался пятикратный запас, то сейчас для большинства задач достаточно полосы пропускания примерно в полтора раза больше максимальной частоты сигнала. Но это касается только простых аналоговых сигналов. Для цифровых схем правило пятикратного превышения остаётся актуальным.

На что смотреть, чтобы взять прибор на вырост:

Из практики: мастер начал работу с осциллографа на 100 МГц, думал — хватит на годы. Потом появились проекты с высокоскоростными интерфейсами, захотелось посмотреть на работу SPI на 50 МГц — и всё, функционал упёрся в потолок. Пришлось докупать модель на 200 МГц. Если бы взял 200 — сэкономил бы и деньги, и нервы.

Новички часто хватают дешёвый одноканальный «ослик» с полоской в пару десятков мегагерц, чтобы просто «увидеть наличие сигнала». Уже через полгода такой прибор перерастают — возникает задача измерить фазовый сдвиг, заглянуть в ШИМ‑сигнал, поймать редкий глитч. Без нормальной памяти и четырёх каналов это превращается в мучение.

Сейчас на рынке много портативных осциллографов, работающих от USB или с собственным аккумулятором. Для выездной диагностики — отличное решение, можно брать ноутбук в лабораторию. Но если нужен настольный прибор для сервисного центра или разработки, смотрите модели с отдельным дисплеем, удобным интерфейсом и физическими ручками — крутить потенциометры гораздо быстрее, чем тыкать в меню и в виртуальные кнопки. Хороший осциллограф легко живёт 10–15 лет и остаётся актуальным.

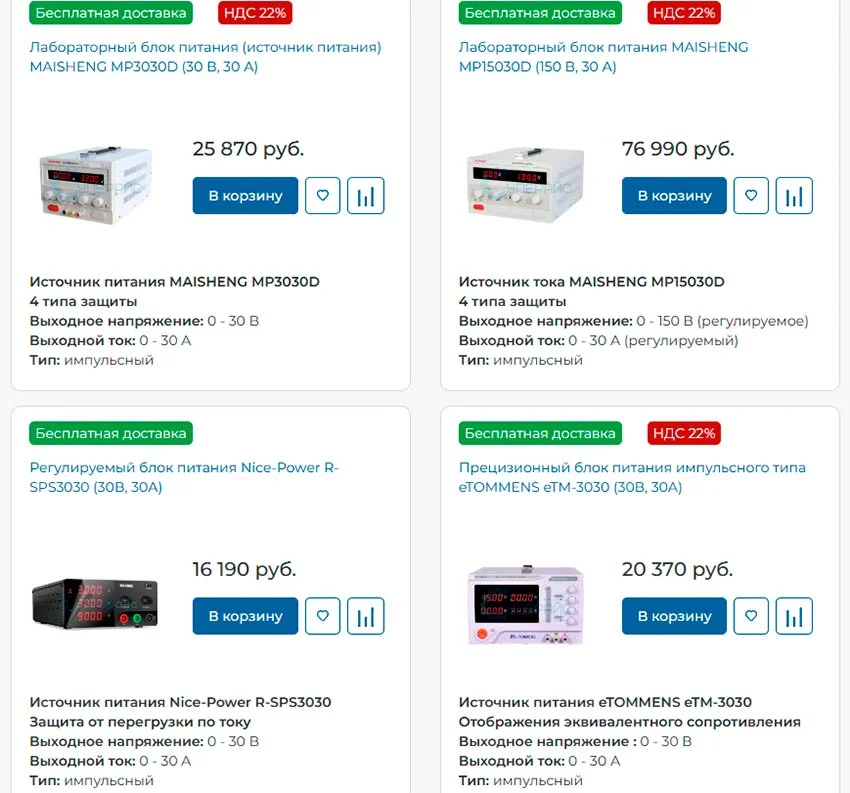

Блоки питания для лаборатории нужно однозначно брать с регулировкой напряжения и тока, а лучше — двухканальные с возможностью последовательного и параллельного включения. Два канала по 30 В и по 15 А — это классика, которая закрывает 80% задач.

Брать 30 В / 30 А «с запасом» почти всегда правильнее, чем 30 В / 10 А, потому что проекты растут. Появляются двигатели, мощные светодиоды, тестирование на предельных режимах. Плюс запас по току позволяет подключать несколько каналов одновременно без просадки напряжения.

Хорошие блоки имеют режимы CC/CV с плавным переходом, защиту от переполюсовки и возможность программирования. Это те функции, первоначально кажущиеся лишними, а потом мастер используется ими ежедневно.

Такой запас позволяет работать практически с любыми схемами потребительской электроники — от 3.3-вольтовых микроконтроллеров до 24-вольтовых промышленных модулей. Пять ампер тока дают возможность тестировать не только отдельные платы, но и целые устройства — например, роутеры, медиацентры, светодиодные ленты.

Важная фишка лабораторных блоков — режим стабилизации тока с ограничением. Выставляете максимальный ток, скажем, на 500 мА, подключаете плату, и если в дорожках/компонентах короткое замыкание или неисправность, блок просто ограничит ток на заданном уровне, а не спалит половину схемы. Это спасло не одну плату от отправки в утиль.

Линейные блоки питания дают более чистое напряжение с минимальными пульсациями — это критично при работе с чувствительной схемотехникой или прецизионными АЦП. Импульсные компактнее, легче, мощнее при тех же габаритах, но шумят сильнее. Для большинства задач в ремонте и разработке цифровой техники импульсный блок вполне подойдёт.

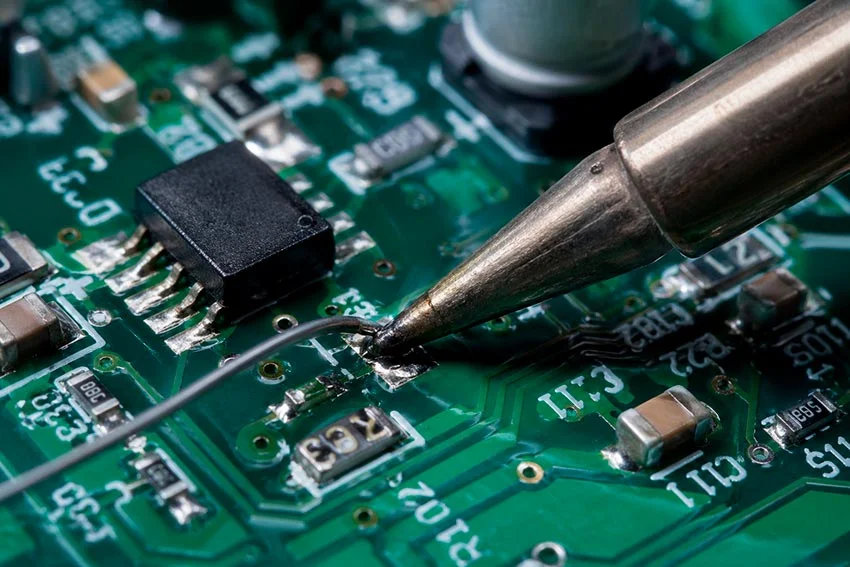

С паяльными станциями всё по-другому. Здесь запас по мощности нужен не для расширения функциональности, а для комфорта работы. Дело в том, что мощность паяльника определяет не максимальную температуру жала (она регулируется электроникой), а способность быстро восстанавливать температуру после контакта с массивной деталью.

Базовой мощности 60—80 Вт вполне достаточно для пайки обычных компонентов — резисторов, конденсаторов, микросхем в корпусах SOIC или TQFP. Но стоит взяться за что-то посерьёзнее — например, за массу разъёма USB Type-C с толстыми контактными площадками или за пайку проводов к массивной медной шине — и начинаются проблемы. Жало быстро остывает, припой не хочет нормально растекаться, приходится подолгу держать паяльник на месте, рискуя перегреть плату.

Особенно это заметно при работе с бессвинцовыми припоями, которые плавятся при температуре на 30–40 градусов выше традиционных свинцовосодержащих.

Ещё важный нюанс — тип нагревателя. Керамические нагреватели быстрее выходят на рабочую температуру и точнее держат заданное значение, но стоят дороже и более хрупкие — одна трещина, и можно выбрасывать. Нихромовые дешевле и надёжнее, но медленнее греются и имеют меньший диапазон регулировки.

Для домашней мастерской оптимальный выбор — станция с керамическим нагревателем мощностью 90–120 Вт и цифровым управлением температурой. Да, обойдётся дороже простого паяльника с регулятором, но окупится уже через несколько месяцев работы за счёт удобства и скорости.

Наличие горячего воздуха — переход на новый уровень. С его помощью уже можно монтировать и демонтировать многоконтактные SMD‑компоненты, перепаивать микросхемы в корпусах QFN и BGA, осаживать термоусадочные трубки. По деньгам выходит чуть дороже обычной паяльной станции, но функциональность — совершенно другая.

Мультиметр — инструмент, используемый мастерами максимально часто. Многие ошибочно считают его расходником и покупают дешёвые модели. Однако хороший мультиметр — это база лаборатории, на которой держится вся метрология.

Обязательные критерии для «взрослого» выбора:

Заменять мультиметр каждые пару лет из-за стёршихся контактов переключателя, отпавших проводов или сбившейся калибровки — сомнительное удовольствие. Надёжный аппарат от проверенного производителя служит десятилетиями: у многих до сих пор в рабочей лаборатории есть старый Fluke, которому уже больше десяти лет, но он прекрасно работает. Качественный корпус, удобные кнопки, читаемый дисплей под любым углом. Иногда дешевле купить один нормальный мультиметр и забыть о проблемах, чем два раза взять бюджетный.

Ещё в мастерских часто нужны нестандартные инструменты — эндоскопы для осмотра труднодоступных мест, измерительные головки для сравнения деталей с эталоном. Покупка самого дешёвого варианта здесь приводит к искажённой картинке, плохой цветопередаче и артефактам. Хороший цифровой эндоскоп с регулируемой LED‑подсветкой и нормальным разрешением сенсора служит долго и позволяет осматривать скрытые полости без разборки узла.

Измерительные головки и компараторы — отдельная песня. Можно взять механический индикатор с ценой деления 0,01 мм. Но если завтра понадобится выявлять овальность вала с точностью до микрона, без электронной головки с цифровым отсчётом и выходом на компьютер будет трудно.

Тепловизор — классический пример инструмента, сначала кажущегося избыточным.

Многие начинают с пирометров или термопар. Они дешевле и закрывают базовые задачи. Но при работе со сложной электроникой этого быстро становится недостаточно.

Покупка тепловизора оправдана в нескольких сценариях:

Главное преимущество — скорость. Там, где точечные измерения занимают часы, тепловизор даёт ответ за минуты.

В лабораториях это особенно заметно: инструмент окупается не столько за счёт точности, сколько за счёт экономии времени специалистов.

Золотое правило при выборе любого измерительного оборудования — ориентироваться на задачи, которые появятся через год-два, а не исключительно на текущие потребности. Электроника не стоит на месте. Сегодня паяете Arduino на крупных компонентах, а завтра захочется разобраться с Bluetooth-модулем в корпусе QFN или починить материнскую плату ноутбука с многослойным BGA-процессором.

Не стоит покупать оборудование «на века» с характеристиками, которые явно избыточны. Осциллограф на 1 ГГц за полмиллиона рублей — это, конечно, мечта, но для домашней лаборатории любителя или даже небольшого сервисного центра это просто выброшенные деньги. Модель на 200 МГц закроет 95% реальных задач и раз в десять дешевле.

Разумный запас по основным характеристикам — это примерно 1,5–2 раза относительно текущих потребностей. Работаете с сигналами до 100 МГц — берите осциллограф на 200 МГц. Паяете компоненты, требующие 60 Вт — выбирайте станцию на 100–120 Вт. Нужен блок питания на 15 В 5 А — смотрите в сторону моделей на 30 В 10 А.

Такой подход позволяет расти профессионально без необходимости каждые полгода менять приборы. При этом не переплачиваете за экзотические функции, которые могут никогда не пригодиться.

Итак, если резюмировать всю эту инженерную премудрость, сводится она к простым правилам, которые экономит нервы и деньги:

Каждый, кто профессионально занимается электроникой, приборостроением или просто серьёзным ремонтом, сталкивается с тем, что бюджетный инструмент начинает ограничивать. Фишка в том, что этот момент наступает быстрее, чем кажется. Разово вложиться в профессиональную базу — выгоднее.
