Несмотря на кажущуюся сложность ламповой схемотехники и обилие дискретных узлов, процесс ремонта винтажной радиоаппаратуры при продуманном подходе становится вполне логичным и последовательным. Если двигаться пошагово, не пытаясь «оживить всё сразу», а методично проверяя каждый блок, устройство начинает восприниматься не как сложная загадка, а как понятная система взаимосвязанных узлов. В этом и заключается секрет: не спешить и работать структурно.

Большинство неисправностей в технике предсказуемы и связаны с возрастными изменениями компонентов, а не с принципиальными ошибками конструкции. Поэтому, следуя заранее выстроенному алгоритму диагностики и восстановления, можно достаточно уверенно возвращать к жизни даже давно неработающие аппараты.

Аппарат разобран, шасси вынуто и теперь лежит на рабочем столе и готово к началу реставрации. С чего начать?

Первым шагом будет поиск любой литературы, касающейся ремонта и обслуживания аппарата. Это руководство по эксплуатации, часто содержащее принципиальную схему, описание работы всех узлов и прочую полезную информацию, или по сервисному обслуживанию, выпускаемое для ремонтных мастерских. Если сервисной литературы нет, то постарайтесь максимально тщательно сделать чертежи и составить принципиальную схему устройства, благо старинная аппаратура относительно проста и «нарисовать» схему даже сложного радиоприёмника можно за пару часов. В идеале поиск сервисной литературы должен быть начат до разборки, чтобы она уже была в наличии, когда шасси попадает на рабочий стол.

Уделите некоторое время изучению схемотехники аппарата. Это радиоприёмник? Тогда это приёмник прямого преобразования, регенеративный или же супергетеродинный? Где расположены различные каскады? Сколько диапазонов присутствует? Что скрыто под экраном? Начните чувствовать «обстановку на местности».

Перед длительным восстановлением аппарата важно проверить наличие серьёзных препятствий. К примеру, неисправных компонентов, которые либо дорогие, либо их трудно найти. Если «деньги значения не имеют», то важно начать поиск труднодоступных деталей как можно раньше. Так как времени это «удовольствие» займёт всё равно много.

Даже если во время проверок осуществимости не было обнаружено серьёзных препятствий, всё равно эти проверки были лишь поверхностными. Теперь необходимо провести тщательный инструментальный поиск дефектных компонентов.

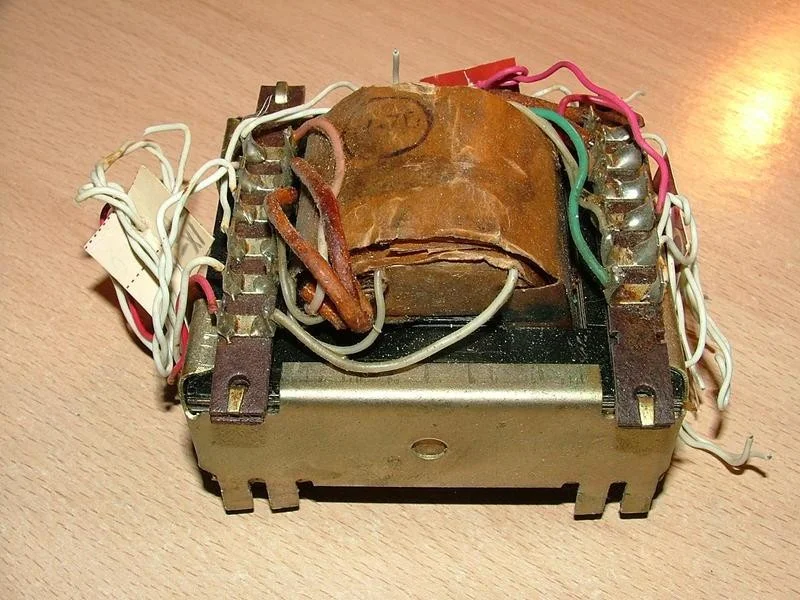

Самым критически важным и дорогим элементом винтажной радиоаппаратуры является силовой трансформатор, если он используется. Это первая контрольная точка диагностики.

Измерьте сопротивление первичной обмотки силового трансформатора. В зависимости от мощности оно обычно находится в диапазоне 5–50 Ом. Проверьте все вторичные низковольтные обмотки — их сопротивление, как правило, составляет доли или единицы Ом. Обмотки высокого напряжения имеют сопротивление до нескольких кОм.

При наличии сервисной документации используйте указанные в ней значения сопротивлений постоянному току — это значительно упрощает диагностику. Существенное отклонение от нормы указывает на необходимость ремонта или замены трансформатора.

При обнаружении обрыва в обмотке проверьте место соединения моточного провода с контактными лепестками трансформатора — повреждение часто возникает там. Если доступ к соединению невозможен, трансформатор подлежит ремонту или замене.

После проверки обмоток демонтируйте все лампы, если не сделали раньше: электронные, индикаторные и осветительные. Каждую лампу промаркируйте по типу и месту установки. Для маркировки можно использовать малярный скотч, стеклограф или маркер. Лампы следует хранить в отдельной таре.

Если в выпрямителе используются полупроводниковые или купроксные элементы, их следует отключить (отпаять), чтобы исключить нагрузку на трансформатор. При необходимости замените сетевой шнур. Проверьте исправность выключателя питания, контролируя его состояние измерением сопротивления при включении и выключении.

Если первичная обмотка исправна, подключите трансформатор через изолирующий или автотрансформатор последовательно с лампой накаливания мощностью около 40 Вт. При использовании автотрансформатора плавно увеличивайте напряжение от минимального значения до 220 В в течение примерно 5 секунд, наблюдая за лампой.

Если лампа начинает заметно светиться, немедленно уменьшите напряжение до нуля. При отсутствии автотрансформатора допускается кратковременное включение сети с контролем свечения лампы. В исправной цепи лампа должна едва светиться. Яркое свечение указывает на неисправность трансформатора.

При проблеме отключите вторичные обмотки от нагрузки. Возможна неисправность в схеме аппарата, вызывающая короткое замыкание. Дополнительно проверьте первичную цепь на наличие замыканий.

Если при отключённых вторичных обмотках и исправной первичной цепи лампа продолжает ярко светиться, трансформатор неисправен.

Если признаков перегрузки нет, приступайте к измерению напряжений вторичных обмоток. Отключите питание. Установите мультиметр в режим измерения переменного напряжения на максимальном диапазоне. Подключите один щуп к одному выводу обмотки (или к центральному отводу при его наличии).

Включите питание и плавно увеличьте напряжение с помощью автотрансформатора, контролируя лампу. При устойчиво слабом свечении аккуратно измерьте напряжение на втором выводе обмотки, удерживая второй щуп. При необходимости уменьшите предел измерения после первичного замера на максимальном диапазоне.

После завершения всех измерений полностью отключите установку от сети, вынимая вилку из розетки, а не используя выключатель аппарата, неисправный или с утечкой на корпус.

Не подключайте заранее щупы мультиметра к измеряемой обмотке перед включением питания. В момент включения трансформатора на повышающих вторичных обмотках может быть бросок напряжения до единиц киловольт, который может вывести мультиметр из строя.

Повторите измерение для каждой вторичной обмотки и сравните полученные показания с ожидаемыми для вашего трансформатора. Учитывайте, что напряжение на холостом режиме работы выше на 10–20% номинального. Обмотка накала кенотрона 5 вольт переменного тока может при измерении показать 5.5–6 вольт, а обмотка накала других ламп 6.3 вольт переменного тока может при измерении показать 7 вольт или выше. Для обмоток с отводом от середины сложите два половинных напряжения, чтобы получить полное напряжение обмотки. Два плеча обмотки должны иметь напряжения, которые находятся в пределах 1–2% друг от друга. Если это соотношение не выполняется, значит, трансформатор неисправен.

Если высоковольтная вторичная обмотка имеет отвод от середины, не измеряйте её напряжение «от края до края»: измерьте напряжение одной половины, затем второй и сложите показания. Когда она не под нагрузкой, то может иметь полное напряжение до киловольта переменного тока или более, что превысит номинал вашего измерительного прибора. А ещё не стоит подвергать мультиметр и его изоляцию ненужной нагрузке.

Если все обмотки имеют правильные напряжения, обмотки с центральным отводом показывают хороший баланс между половинами, а лампа «безопасности» остаётся тусклой, то можно предположить, что трансформатор исправен. Ещё одна проверка, которую следует сделать, если это возможно, — это утечка между обмотками друг на друга и на шасси. Это можно сделать с помощью, к примеру, измерителя ёмкости конденсаторов. Проверьте каждую пару обмоток между собой и каждую обмотку между шасси.

Если в результате проверок силовой трансформатор окажется неисправным, то пришло время оценить, стоит ли продолжать работу.

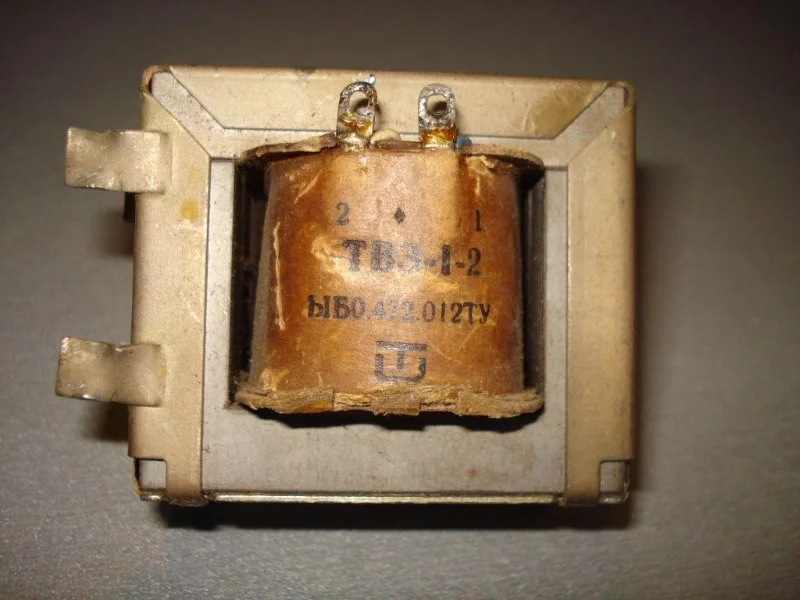

Выходной трансформатор — наша вторая «стоп-линия». Измерьте сопротивление первичной обмотки и сравните его с сервисной литературой, если таковая имеется. Как правило, оно измеряется килоомами. Отсоедините один конец вторичной обмотки от динамика и проверьте на целостность. Её сопротивление бывает от долей до единиц ом. Проверьте звуковую катушку динамика, пока она отключена от трансформатора. Сопротивление по постоянному току лежит в пределах 3–10 Ом.

В качестве быстрой проверки используйте батарею типа «Крона» и пару проводов с «крокодилами», чтобы проверить выходной трансформатор и звуковую катушку динамика. Подключите провода одной стороной к батарее, а другими концами касайтесь выводов первичной обмотки трансформатора. Если выходной трансформатор и звуковая катушка динамика исправны, вы должны услышать щелчки из динамика. Даже динамик с катушкой намагничивания будет издавать слабые щелчки во время этого теста. Если щелчки не слышны, то проблема либо в звуковой катушке динамика, либо в выходном трансформаторе.

Для более тщательного тестирования вы можете подать на первичную обмотку выходного трансформатора напряжение 12 вольт переменного тока 50 Гц. При таком подключении из динамика должен быть довольно громкий звук «гудения». Если звук отсутствует, еле слышен, сопровождён искажениями — выходной трансформатор неисправен.

Как правило, выходной трансформатор проще заменить, так как они зачастую были едины для широкой номенклатуры аппаратов. Перемотка выходного, как силового трансформатора, удовольствие не дешёвое. Прибегать к этому стоит, когда нужно восстановить аппарат «любой ценой».

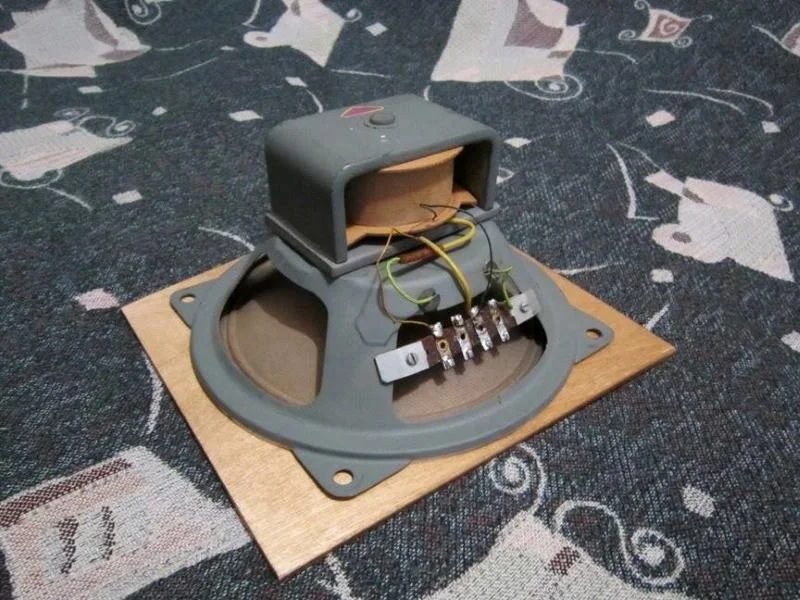

Катушку громкоговорителя (динамика) легко проверить с помощью мультиметра в режиме измерения сопротивления. Если она в обрыве или имеются серьёзные повреждения диффузора, то динамик подлежит ремонту или замене. Восстановление динамиков — дело трудоёмкое и затратное.

Если динамик имеет катушку намагничивания, проверьте её сопротивление в соответствии с сервисной литературой. Если она в обрыве, то, возможно, имеет смысл заменить её на постоянный магнит, как в современных громкоговорителях. А в блоке питания установить дроссель или постоянный резистор вместо катушки намагничивания, которая зачастую использовалась как дроссель фильтра питания.

Контурные катушки, согласующие трансформаторы и другие моточные изделия можно проверить с помощью мультиметра. Номинальные значения сопротивления приводятся в сервисной литературе. Трансформаторы промежуточной частоты (ПЧ) часто имеют сопротивление катушки в диапазоне от 10–20 Ом. Неисправный трансформатор ПЧ замените другим из похожего аппарата. Но контурные катушки многодиапазонных приёмников заменить, как правило, не на что и требуется их перемотка при неисправности. Важно понимать, что работа потребует тщательной настройки и регулировки аппарата. Потребуется некоторое оборудование: генератор сигналов высокой частоты, осциллограф, анализатор спектра и другое.

Если во время предварительных проверок были отмечены какие-либо детали, которые нужно отремонтировать или заменить, сейчас самое время этим заняться. Отправьте трансформаторы, динамики, катушки на перемотку или закажите замену. Как и всех механических деталей, требующих замены, к примеру, тросов приводов движения шкалы и подобных.

На этом этапе остаётся только выявить неисправные электронные компоненты, и можно начинать восстанавливать аппарат. Если необходимо заменить какие-либо ламповые панели, то сделайте несколько фотографий и убедитесь, что вы сможете впоследствии ВСЕ проводники припаять на место.

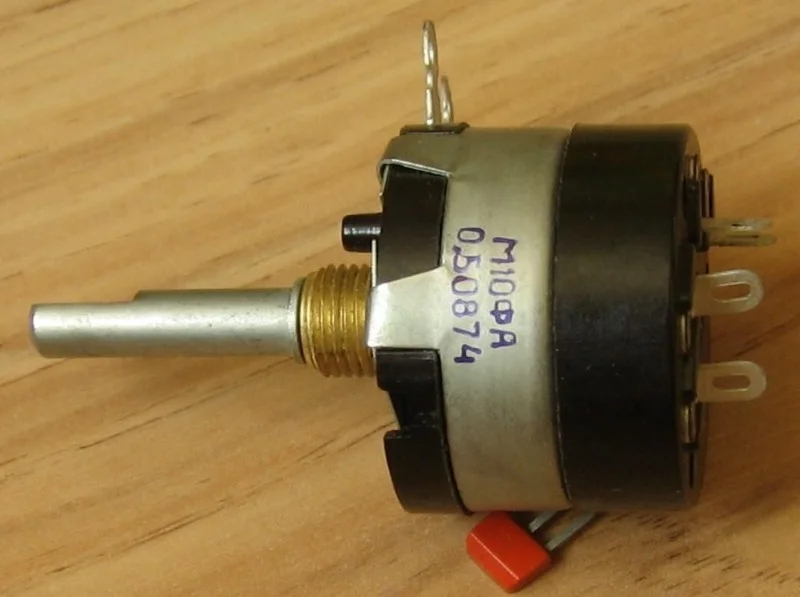

Обратите внимание на регуляторы громкости и тембра. Вероятнее всего, они полностью вышли из строя, так как их срок службы относительно невелик. Если замена невозможна, то отпаяйте регуляторы, разберите, почистите и смажьте их.

Произведите измерение параметров всех бумажных и электролитических конденсаторов. Не удивляйтесь, если почти все давно вышли из строя и требуют замены. Для измерения достаточно отпаять один из выводов конденсатора и подключить его к измерителю ёмкости. Замена конденсаторов других типов, например, слюдяных или керамических, обычно не требуется. Так как найти в продаже исправные конденсаторы старых типов довольно сложно, то рекомендуется подобрать малогабаритные современные конденсаторы с близкими характеристиками, которые можно «упаковать» в оригинальный корпус «родных» конденсаторов. Таким образом получится устранить неисправность и повысить надёжность при максимальном сохранении аутентичности.

Измерьте характеристики углеродных резисторов. Отпаяв один из выводов (если параллельно резистору подключены другие электронные компоненты с активным сопротивлением), произведите измерение сопротивления с помощью мультиметра. Резисторы можно заменить на подходящие по размеру современные типы. Проволочные резисторы, как правило, в замене нуждаться не будут.

После определения списка неисправных компонентов выпаивайте их из схемы, подробно зарисовывая и фотографируя точки подключения. Далее заказывайте все требующие замены электронные компоненты.

Дождитесь доставки всех запчастей и приступайте к фактическому ремонту. Замените сначала все бумажные конденсаторы. Потом замените электролитические конденсаторы. Если старый электролитический конденсатор имеет крупный цилиндрический корпус, прикрученный к шасси, то имеется смысл разрезать цилиндр, изъять всё содержимое и поместить новый малогабаритный конденсатор внутрь цилиндра и запаять его. Так можно полностью сохранить оригинальную внешность.

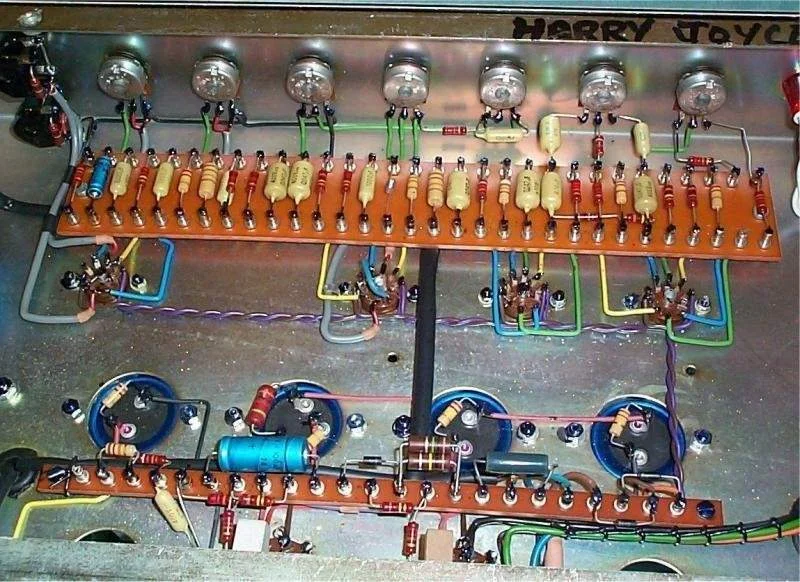

Замените все резисторы. Возможно, современные аналоги имеют меньший по размеру корпус и уже точно более короткие выводы. В таком случае придётся применить всю вашу изобретательность для замены. Используйте дополнительные колодки с контактными лепестками.

При замене электронных компонентов размещайте новые элементы максимально близко к положению и ориентации оригинальных. Не оставляйте избыточную длину выводов. Пропускайте выводы через отверстия монтажных лепестков или колодок, загибайте, обрезайте лишнее и выполняйте последующую пайку. После пайки обязательно проверьте сопротивление близлежащих углеродных резисторов, так как они могут изменить номинал из-за теплового воздействия.

При замене регулятора громкости или тембра рекомендуется сначала демонтировать его из корпуса, не отпаивая полностью, если это конструктивно возможно. Установите новый регулятор и последовательно перенесите на него все проводники. Зачастую одним из подключений будет разделительный бумажный конденсатор, который целесообразно заменить одновременно.

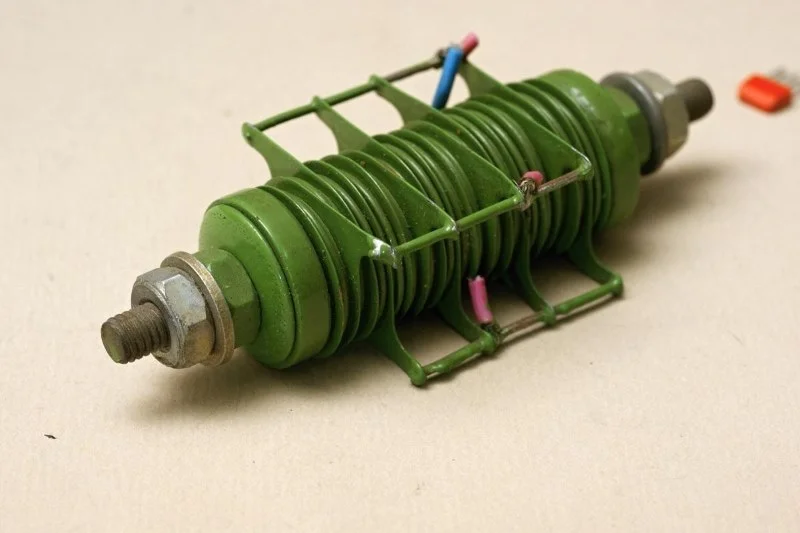

Если в устройстве стоит выпрямитель старого типа (купроксный или селеновый), его рекомендуется заменить на современные полупроводниковые диоды. Такие выпрямители обычно выглядят как пакет пластин, стянутых винтом. Хотя даже в период эксплуатации они отличались невысокой эффективностью и надёжностью, со временем их характеристики только ухудшаются.

Замена выпрямителя на полупроводниковые диоды в сочетании с заменой электролитических конденсаторов позволяет снизить уровень фона переменного тока, который может проникать в тракт усиления и проявляться в виде шума в динамике.

Рекомендуемая замена — один или несколько кремниевых диодов типа 1N4007. Диод такого типа может выдерживать 1000 В и пропускать ток 1 А. Такие характеристики подойдут практически для всех видов винтажной радиоаппаратуры. Такая замена также потребует от вас изобретательности. На фото ниже можно увидеть, что оригинальный селеновый выпрямитель и проводники были удалены, но его винт оставлен. Вместо него установлен один полупроводниковый диод непосредственно на контактные лепестки монтажной колодки, к которым прежде подпаивались проводники селенового выпрямителя.

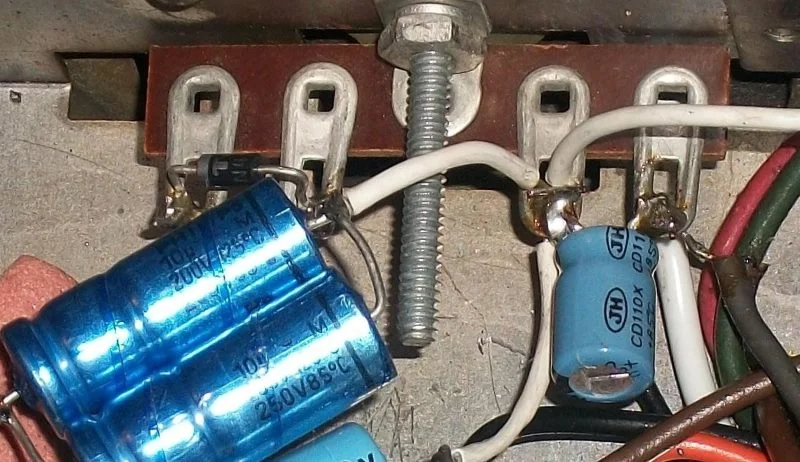

Выберите плавкий предохранитель с номиналом, превышающим рабочий ток трансформатора на 25–50%. Это требование нельзя игнорировать. Даже после восстановления аппарат остаётся устройством старой конструкции и может сломаться в любой момент.

Если силовой трансформатор не перематывался, он остаётся оригинальным, а его внутренняя изоляция — возрастной и потенциально деградировавшей. Отказ возможен внезапно. Основная функция предохранителя в данном случае — защита не оборудования, а предотвращение возгорания в помещении. Даже при замене трансформатора установка предохранителя обязательна: это несложно, малозатратно, зато повышает безопасность.

На данном этапе могут потребоваться дополнительные восстановительные работы: сверление отверстий под новый динамик, замена сетевого кабеля или разъёмов, чистка и смазка механических узлов (привод шкалы радиоприёмника, механизм электропроигрывателя и т. д.).

Все работы, влияющие на работоспособность и безопасность аппарата, должны быть завершены до первого включения.

Пришло время первого включения. Этот этап называют «испытанием на дым»: либо проявляются ошибки сборки, либо устройство запускается штатно. Перед включением предусмотрите возможность быстрого обесточивания аппарата в случае нештатной ситуации, а также свободный доступ к отключению питания.

Установите на место все электронные, сигнальные и осветительные лампы. Соберите проверочную схему из автотрансформатора, изолирующего трансформатора и защитной лампы накаливания, включённой последовательно с аппаратом.

Плавно увеличивайте напряжение на автотрансформаторе в течение примерно 5 секунд, наблюдая за лампой. При нормальной работе лампа кратковременно вспыхивает и быстро гаснет. Если она продолжает ярко светиться, это неисправность. Немедленно отключите питание и определите причину. Наиболее вероятна ошибка монтажа или пайки. Проверьте все соединения по схемам, фотографиям и принципиальной документации.

Если признаков аварии нет, дайте аппарату несколько минут на прогрев. Осветительные лампы шкалы могут светиться слабо из-за падения напряжения на защитной лампе — это нормально. После прогрева замените защитную лампу на лампу мощностью около 100 Вт и снова включите установку. В этом режиме лампа должна едва светиться.

Продолжайте прогрев в течение примерно 30 минут. Если отклонений нет, удалите защитную лампу и подайте на аппарат полное сетевое напряжение.

Спустя нескольких минут работы переходите к функциональному тестированию. Необходимо проверить все режимы, диапазоны приёма, скорости вращения (при наличии), работу входных и выходных разъёмов и других функций. Все выявленные замечания фиксируйте для настройки и доработки.

НЕ ОСТАВЛЯЙТЕ АППАРАТ БЕЗ ПРИСМОТРА! Состояние изоляции силовых компонентов бывает неудовлетворительным, поэтому в первые часы работы возможен электрический пробой или короткое замыкание. Нужно контролировать работу устройства в начальный период эксплуатации.

После непрерывной работы в течение нескольких часов установите шасси обратно в футляр или корпус, а также смонтируйте все декоративные элементы. Завершающий этап — финальная сборка и проверка внешности аппаратуры. Остаётся только оценить результат восстановления и использовать аппарат по назначению.
