Почему современные платы стали «одноразовыми» и как это влияет на ремонт

Время чтения: 19 минут

Для непосвящённого человека печатная плата — это зелёная пластинка с напаянными на неё детальками. Так действительно было. Раньше. Классическая PCB состояла из слоя диэлектрика (например, текстолита) и медной фольги, на которой дорожки соединяли компоненты. Схему легко прочитать визуально, а оборванный контакт — прозвонить мультиметром и восстановить перемычкой.

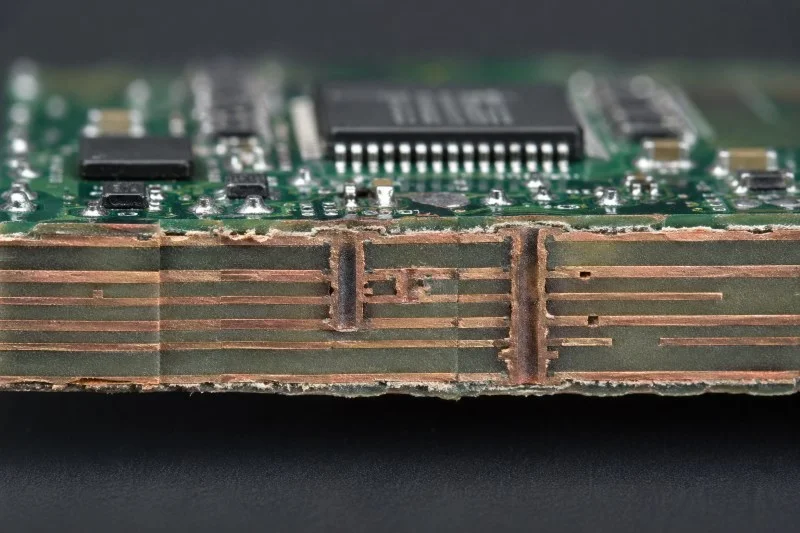

Если взять материнку современного ноутбука или смартфона, она кажется тонкой и хрупкой пластинкой. Внутри неё от 6 до 20 и больше слоёв меди, разделённых диэлектриком. Эти слои соединяются через глухие и сквозные переходные отверстия диаметром иногда меньше 0,1 мм.

Типичная материнская плата современного компьютера содержит от 8 до 12 таких слоёв, а в компактных высокопроизводительных устройствах, вроде вашего смартфона, их бывает и 14, и 16.

Это даёт стабильное питание мощных процессоров и минимизирует помехи. Но за миниатюризацию и удобство инженеров-разработчиков приходится платить ремонтникам.

Когда PCB выходит из строя, проблема способна прятаться на любом из внутренних слоёв. Визуально этого не увидишь. Даже рентген не всегда даёт полную картину, особенно если речь идёт о микротрещинах в меди или деламинации (отслоении слоёв).

Технологически это колоссальный прорыв. Мы получили высокую плотность монтажа, лучшую защиту от электромагнитных помех и возможность разводить сложнейшие высокоскоростные цифровые шины. Но расплата за такой прогресс наступила незамедлительно — мы навсегда потеряли физический доступ к доброй половине цепей устройства. Внутренние слои оказываются в прямом смысле замурованы, и разглядеть, где именно неисправность, уже невозможно. Да и бессмысленно — ремонтировать обрывы внутри PCB очень трудоёмко и сложно.

Чем больше слоёв, тем сложнее производство и тем выше риски. При изготовлении PCB слои прессуются под высоким давлением и температурой. Малейшее нарушение регистрации (совмещения слоёв) — и внутри появляются короткие замыкания или обрывы, которые проявятся спустя месяцы эксплуатации.

В практике был случай с платой видеокарты: устройство работало нормально с полгода, потом внезапно полезли артефакты. Причина — обрыв на внутреннем слое в районе BGA-чипа памяти. Восстановить такой дефект практически невозможно без риска угробить всю плату. Пришлось менять целиком.

Многослойные конструкции плохо переносят механические нагрузки. Плата становится жёсткой в плоскости, но очень чувствительной к изгибу. Один неосторожный нажим при сборке корпуса — и микротрещина в переходном отверстии готова. А поскольку оно часто соединяет десятки слоёв, повреждение одного разрывает целую цепь питания или сигнала.

PCB прессуется смолами при высоких температурах, и разнородные материалы (стекловолокно, медь) имеют разные коэффициенты теплового расширения.

Это вторая большая проблема. Современные платы используют материалы FR-4 с разными значениями Tg (температуры стеклования). У обычного FR-4 Tg около 130–140 °C, у high-Tg — выше 170 °C. Но даже высокотемпературные материалы не спасают от всех бед.

Сейчас экологи регулируют практически каждый технологический процесс. В угоду экологии инженерам приходится работать с бессвинцовыми припоями, которые плавятся при 217–220 °C и выше.

При сборке проблем нет, так как технология SMT автоматизирована и при правильной настройке линии брак минимален. Однако если локально греть плату при ремонте паяльным феном или станцией для реболлинга BGA, тепло распространяется неравномерно. Многослойная конструкция работает как пирог: внешние слои нагреваются быстрее, внутренние — медленнее. Возникают механические напряжения из-за разного коэффициента теплового расширения меди и стеклотекстолита.

Результат — отслоение слоёв, растрескивание стенок переходных отверстий или отрыв контактных площадок.

Нередко бывает, что после попытки перепаять чип на многослойной плате появлялись новые проблемы в совершенно другом месте. Тепловой удар прошёлся по внутренним слоям и сделал своё дело.

Ещё один момент — платы тонкие. Чтобы уместить всё в компактный корпус, производители уменьшают толщину до 0,8–1,2 мм при большом количестве слоёв. Такая конструкция греется быстро и неравномерно. При ремонте легко перегреть участок и получить коробление.

Каждый раз, когда устройство греется при работе (а процессор смартфона под нагрузкой разогревается до 85–90 °C) и остывает, внутренние слои «дышат», что неизбежно приводит к микротрещинам в паяных соединениях. Этот процесс называется термоциклированием.

Ещё миниатюризация спровоцировала проблему контактных площадок. Пытаясь заменить компонент «на коленке», мастер старой школы мог просто оторвать пятак от основы. Раньше, на толстых фольгированных слоях 0,035 мм, адгезия позволяла пережить несколько циклов перепайки. Сейчас же, когда толщина фольги внутреннего слоя доходит до 9—18 мкм, любое неловкое движение или чрезмерный нагрев феном, превышающий 260 °C, приводит к отслаиванию дорожки от стеклотекстолита. Плата попросту «течёт» — тонкие линии проводников просто сползают с подложки.

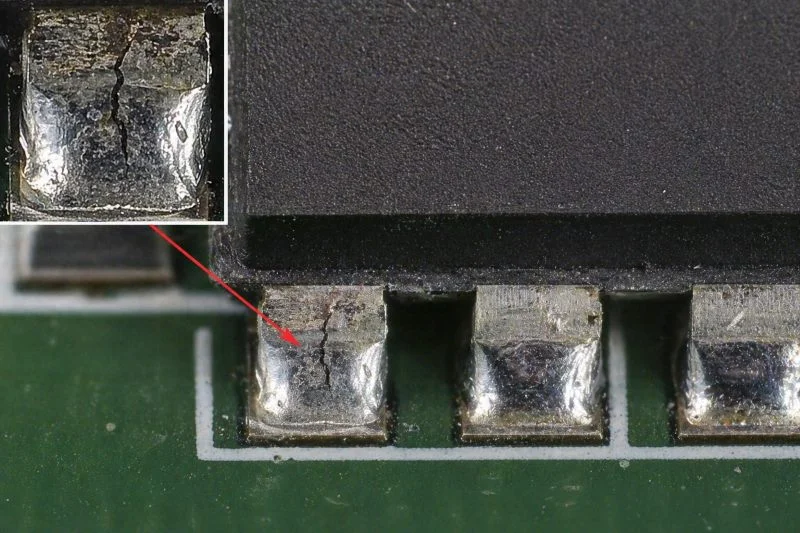

Современные PCB плохо переносят удары и вибрацию. Компоненты в корпусах BGA, LGA, QFN сидят на сотнях или тысячах шариков припоя, которые сами по себе — слабое звено. При падении устройства шарики нередко трескаются, особенно если электроника уже испытала тепловые циклы.

Плюс сама плата тонкая и жёсткая. Раньше толстая двухслойная PCB могла немного «играть» и гасить удар. Сейчас энергия удара передаётся прямо на компоненты и внутренние соединения.

В ремонтной практике часто встречаю последствия «лёгкого» падения ноутбука: вроде всё целое, а устройство не включается. Диагностика показывает множественные отвалы пайки под BGA-процессором или трещины в переходных отверстиях. Восстановить надёжно такие повреждения крайне сложно и дорого.

Параллельно с ростом слоёв шла тотальная миниатюризация компонентов. Ещё в начале 2010-х стандартным считался резистор или конденсатор типоразмера 0603 (1,6 мм длиной). Сегодня же на конвейере массово применяются элементы 0201 и даже 01005 — это песчинки величиной 0,25×0,125 мм. Паять их даже самым тонким паяльным жалом практически бесполезно. Меньшие размеры означают и меньшую площадь теплового контакта, что делает компоненты сверхчувствительными к любому перегреву и механическому воздействию.

Добавим сюда тип корпусов, который окончательно разделил любительский и профессиональный ремонт. Микросхемы в корпусах BGA (Ball Grid Array — матрица шариковых выводов) и QFN (Quad Flat No-leads) не имеют торчащих в стороны ножек. Контакты находятся под корпусом и представляют собой поле припойных шариков. Чтобы пропаять или заменить такую микросхему, нужна инфракрасная паяльная станция с точно настроенным термопрофилем.

Было бы ошибкой утверждать, что дело исключительно в физике. Производители также держат курс на «закрытость». Для ремонта сложной платы нужен даташит (техническая документация) на компоненты. Но многие современные чипы, особенно PMIC (контроллеры питания) и SoC, идут под грифом коммерческой тайны, и их распиновку днём с огнём не сыщешь в открытом доступе. Без понимания, что и куда идёт, пайка наугад почти гарантированно приведёт к ещё большим разрушениям.

Также нельзя не упомянуть тотальное упрощение сборки. На заводе PCB собирается на автоматических линиях: трафаретная печать паяльной пастой из мельчайших шариков, установка компонентов автоматами и пайка оплавлением в печи. Весь процесс занимает минуты. Защитные покрытия (компаунды) и лаки, которыми заливают платы для защиты от влаги и вибраций, делают физический доступ к чипу невозможным без полного разрушения защиты. В бытовой технике всё чаще используются не просто припаянные провода, а вклеенные шлейфы и гибкие переходники на защёлках, которые при разборе рвутся.

И вот здесь вступает простая математика. Час работы частного инженера с оборудованием на миллион рублей стоит от 2 до 5 тысяч. Ремонт сложной платы с риском невозможности восстановления может занять пару дней. Купить новую на AliExpress или заказать у дилера часто выходит сопоставимым по деньгам, но быстрее и с гарантией.

Экономически ремонт оправдан, если стоимость владения (TCO) новой деталью неподъёмна, однако для масс-маркета гаджетов эта логика умирает. Так устройства становятся «одноразовыми» не потому, что их нельзя починить, а потому что цена ремонта с учётом рисков и накладных расходов превышает психологическую планку владельца.

Давайте разберём типичные сценарии. Во-первых, диагностика. На простой плате мастер прозванивает дорожки мультиметром и быстро находит обрыв или КЗ. На 10-слойной PCB многие цепи спрятаны внутри. Приходится использовать тепловизор, рентген, иногда даже снимать компоненты слой за слоем — что само по себе рискованно.

Во-вторых, замена компонентов. BGA-чипы требуют точного профиля оплавления, инфракрасной или конвекционной станции с хорошим контролем температуры. Даже небольшое отклонение — будет непропай, либо пайка поплывёт.

В-третьих, стоимость. Запчасти к современной технике дорогие, а работа по реболлингу или восстановлению многослойной платы занимает часы, а иногда и дни. Часто выходит дешевле купить новую плату донора или весь девайс.

Но не всё так плохо. Есть ситуации, когда ремонт всё-таки имеет смысл:

Однако в борьбе за ремонтопригодность проигрывает не только потенциальная пайка, но и поиск неисправности. Раньше алгоритм диагностики был прост: осмотр и прозвонка мультиметром. Мы находили КЗ (короткое замыкание) измерением сопротивления на «пищалку», отыскивали вздувшиеся конденсаторы и тщательно осматривали каждый участок, имеющий следы перегрева.

Сейчас всё иначе. Паразитные ёмкости и индуктивности между слоями очень малы, и банальный пробой бывает скрыт в толще диэлектрика между четвёртым и пятым слоем. Мультиметр показывает обрыв, а причина в микроскопических дендритах меди, проросших между проводниками. Для поиска таких дефектов требуется рентгеновский контроль (2D/3D X-ray), который стоит как хороший автомобиль.

В современных платах часто происходит КЗ по питанию. Для проверки мы подаём напряжение через лабораторный блок питания (ЛБП) с ограничением тока и ищем греющийся элемент тепловизором. Но в многослойной PCB коротыш может находиться между слоями питания и земли (Vcc и GND), которые идут сплошными полигонами. Тепловизор показывает, что греется вся поверхность. Мы подаём высокий ток, чтобы выжечь место дефекта, но рискуем пережечь сквозное переходное отверстие, до которого не добраться. Вот так диагностика заходит в тупик, и ремонт становится нерентабельным.

Но нет худа без добра. Индустрия ремонта, вопреки всему, не сдаётся, а вооружается до зубов микроскопами, паяльными станциями и измерительными приборами, доступными на рынке. То, что раньше было уделом заводских лабораторий, сейчас приходит в коммерческие сервисы.

Вот арсенал, позволяющий бороться с проблемами современной электроники:

Спрос рождает предложение, и сегодня несложно подобрать оборудование под конкретные ниши: ремонт смартфонов, компьютерных плат, промышленной автоматики. Важно понимать, что специалист — это оператор сложного зонда, а не «дядя с паяльником». Именно использование правильного инструментария и определяет, получится ли превратить безнадёжный кусок пластика обратно в работающую PCB или вы просто пополните копилку бесполезного текстолита.

Хотя полностью избежать проблем с многослойными платами невозможно, некоторые вещи помогают снизить риски.

Правильный тепловой режим устройства — хорошая вентиляция, качественная термопаста, отсутствие пыли. Перегрев ускоряет деградацию всех соединений.

Аккуратное обращение: не давить на плату при сборке, использовать правильные инструменты для разборки.

При ремонте — использовать профессиональное оборудование:

И главное — реалистично оценивать свои возможности. Иногда честнее сказать клиенту: «Плата неремонтопригодна из-за внутренних повреждений». Это лучше, чем потратить своё время и не получить нужного результата.

Производители продолжают усложнять электронику: растёт количество слоёв, уменьшается шаг компонентов, появляются новые материалы. С другой стороны, появляются и новые инструменты — более точные рентгеновские системы, ИИ для анализа дефектов, продвинутые станции для работы с BGA и micro-BGA.

В компании Суперайс мы видим, как меняется рынок ремонтного оборудования. Мастера всё чаще запрашивают микроскопы с высоким разрешением, термовоздушные станции с профилированием и системы для локального подогрева плат. Без такого арсенала работать с нынешней электроникой становится нереально.

PCB не стали «одноразовыми» из-за чьей-то злой воли. Это естественный результат погони за миниатюрностью, производительностью и стоимостью производства. Многослойность, хрупкость внутренних соединений, чувствительность к теплу и механическим воздействиям сделали ремонт сложным и дорогим процессом.

Но это не значит, что ремонт умер. Он просто стал другим — более технологичным, требующим глубоких знаний и хорошего оборудования. Тот, кто готов инвестировать в инструменты и навыки, всё ещё может чинить даже сверхсложные устройства. Главное — понимать пределы возможностей и не пытаться творить чудеса там, где их уже не бывает.
