Телекоммуникационные сети: обзор оборудования для развёртывания и обслуживания

В разделе будет дан обзор основного инструментария для проводных и оптоволоконных сетей, а также систем видеонаблюдения и близких к ним сетей кабельного телевидения. Что это такое, как они появлялись и развивались, читайте в статье: «Телекоммуникационные сети: история появления, разновидности, обзор оборудования»

Развёртывание коммуникаций на медном кабеле типа «витая пара» состоит из его прокладки между активными сетевыми устройствами: адаптерами, маршрутизаторами, установке концевых вилок или заделке кабеля в кросс- и патч-панели, а также проверке исправности линии. Выходит всё, что требуется для развёртывания проводных кабельных сетей, в общем делится на две группы:

Рассмотрим их подробнее.

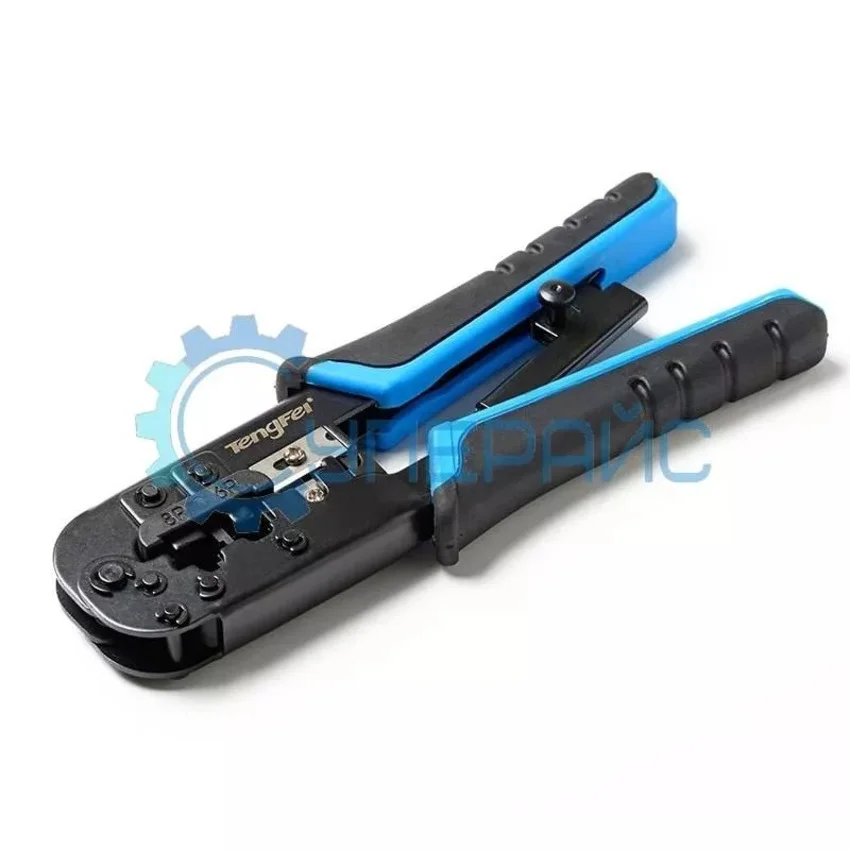

Обзор начнём с незаменимого инструмента, созданного для базовых операций по зачистке изоляции, обрезки кабеля и обжима концевиков. Кримпер представлен производителем ручного монтажного инструмента. Он полностью пригоден для профессионального применения. Инструмент применяется для обжима как вилок 8P8C, применяемых в сетях типа Ethernet, так и 6P6C для телефонии.

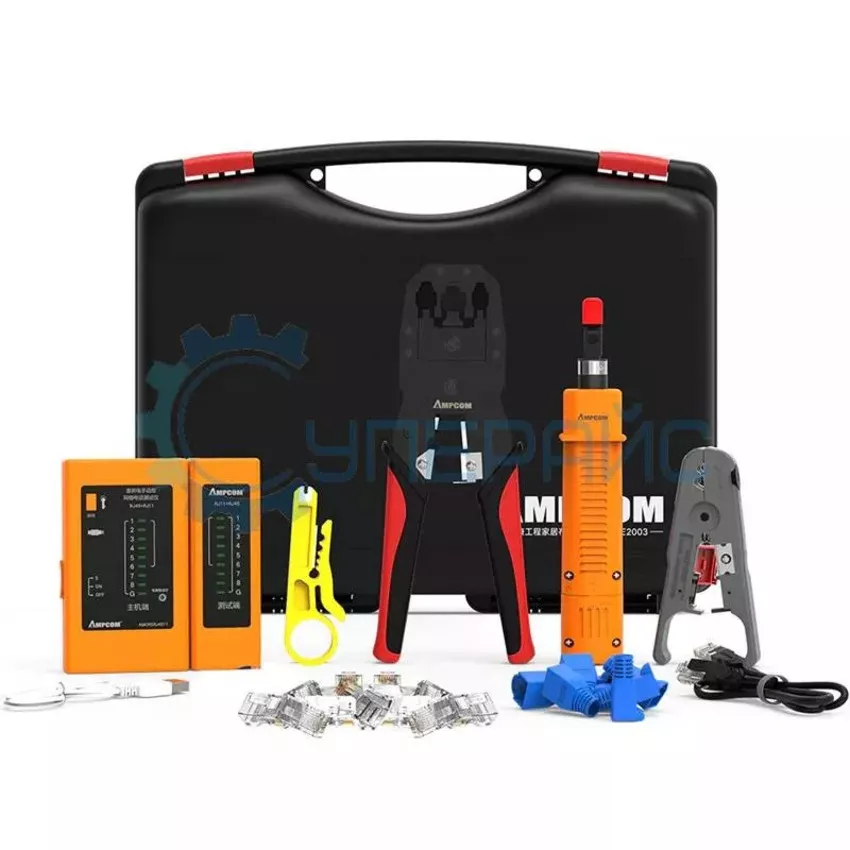

Это широкофункциональный монтажно-наладочный набор. Он применяется в организациях, занимающимися развёртыванием и обслуживанием ЛВС разных уровней. В комплект входит кабельная разделка, обжимка для коннекторов типа 8P8C для Ethernet, вилок 6P6C и 4P4C для телефонных сетей и специнструмент для заделки «витой пары» на кросс- и патч-панелях, розетках и модулях. Помимо ручного инструмента есть уникальный прибор для тестирования линии, обнаруживающий обрывы, короткие замыкания, перепутанные и переполюсованные пары. Весь комплект размещен в удобном жестком пластиковом кейсе и крайне удобен для переноски. Помимо Ampcom 338, есть ещё ассортимент таких наборов для монтажа и обслуживания телекоммуникаций.

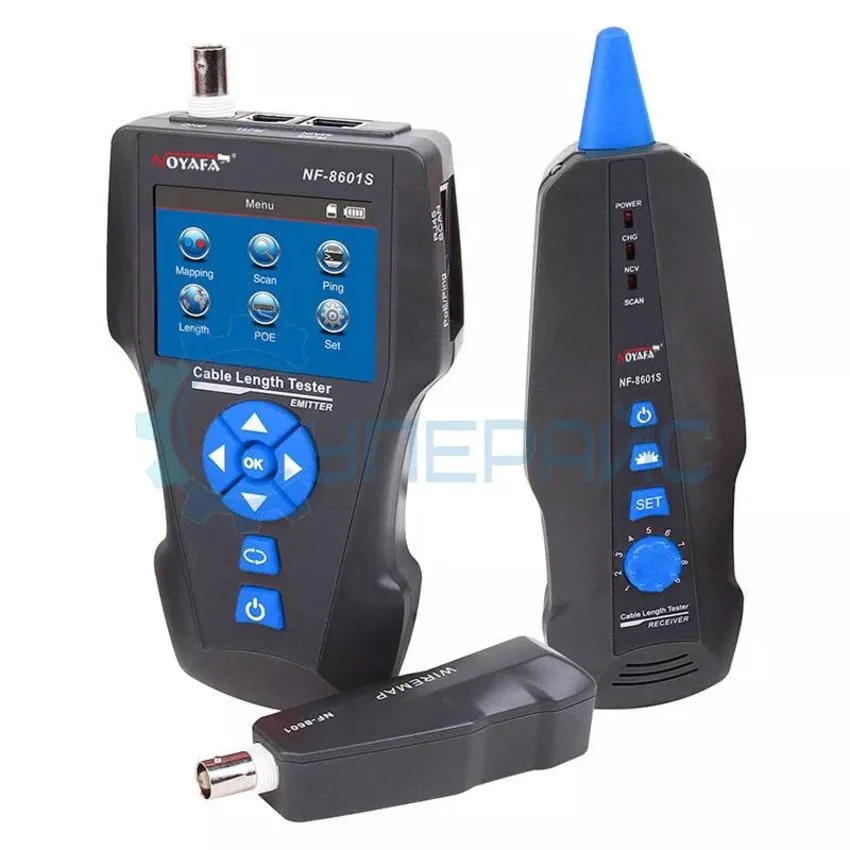

Его функционал огромен, а возможности реально широки. Аппаратно-программный комплекс предназначен для тестирования UTP-кабеля всех категорий, коаксиальных кабелей ЛВС и кабельного TV, телефонных и силовых проводов. Также применим для определения исправности кабеля, его основных характеристик, расчёта длины кабельной трассы и расстояния до места повреждения методом TDR-рефлектометрии, оценки правильности заделки кабеля, тестирования PoE-линий, времени отклика (PING) и многих других. Он обнаруживает перекрёстные помехи в кабельных линия, КЗ, обрывы, перекрещение пар и другие виды нештатных ситуаций. Основной блок оснащен цветным ЖК-дисплеем для удобного вывода служебной информации; все модули оборудованы литий-ионными аккумуляторами повышенной ёмкости, наделяющими их огромной автономностью.

Для развёртывания таких телекоммуникаций по причине некоторой сложности работы с оптическими кабелями перечень инструментария шире:

Данные группы будут рассмотрены в этом разделе.

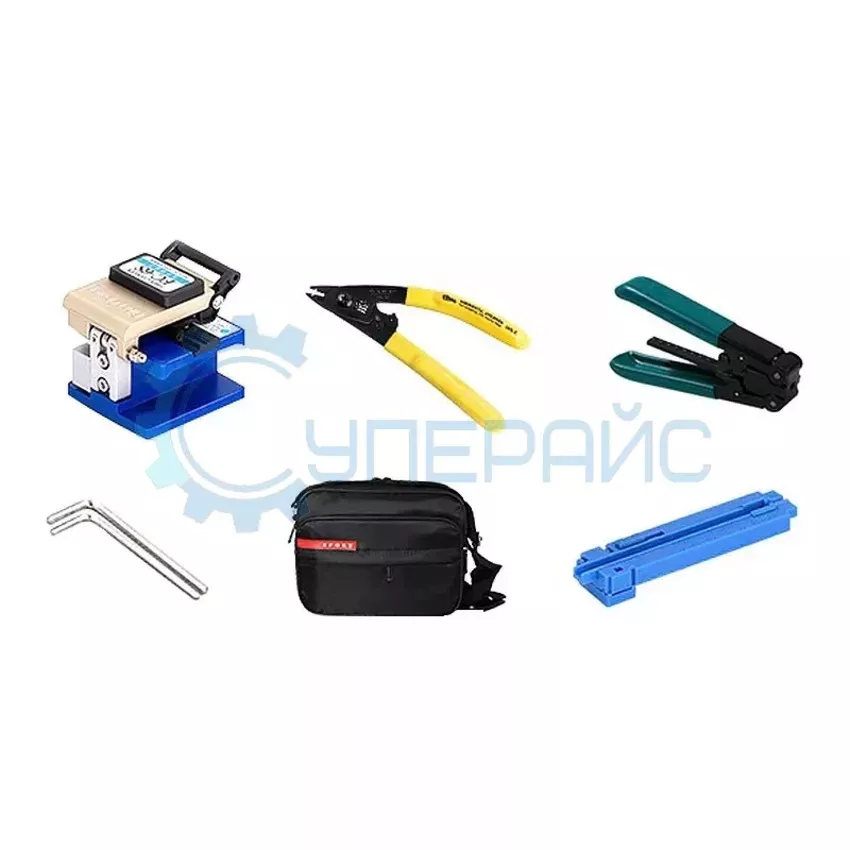

Набор состоит из стриппера CFS-2, предназначенного для удаления внешних покрытия с оптоволокна, стриппера для разделки кабелей FTTH, скалывателя, фиксатора кабеля и дополнительных аксессуаров. Он подойдет для разовых работ на оптоволоконных линиях, прокладке простых и непротяжённых сетей и подобных работ.

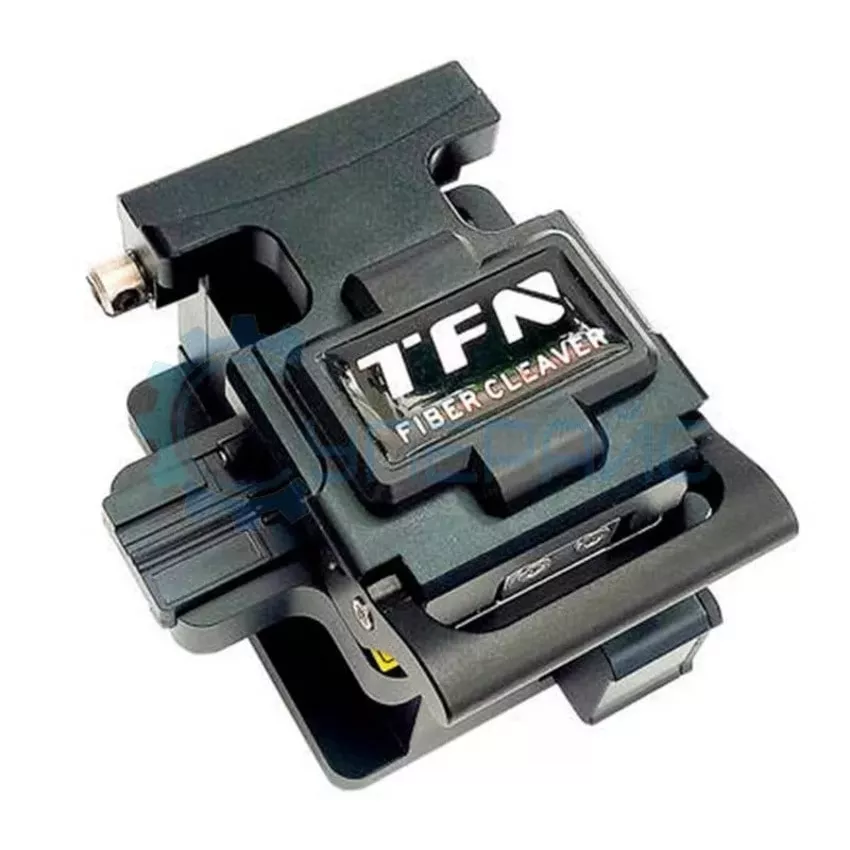

Прибор создан для высокоточного скола оптических волокон любого типа и гарантирует качество операции. Имеет угол скола <0.5°, что впечатляет значением и гарантирует качество готовой ВОЛС. Ресурс ножа скалывателя равняется 48000 операций, что позволяет использовать инструмент в профессиональной среде.

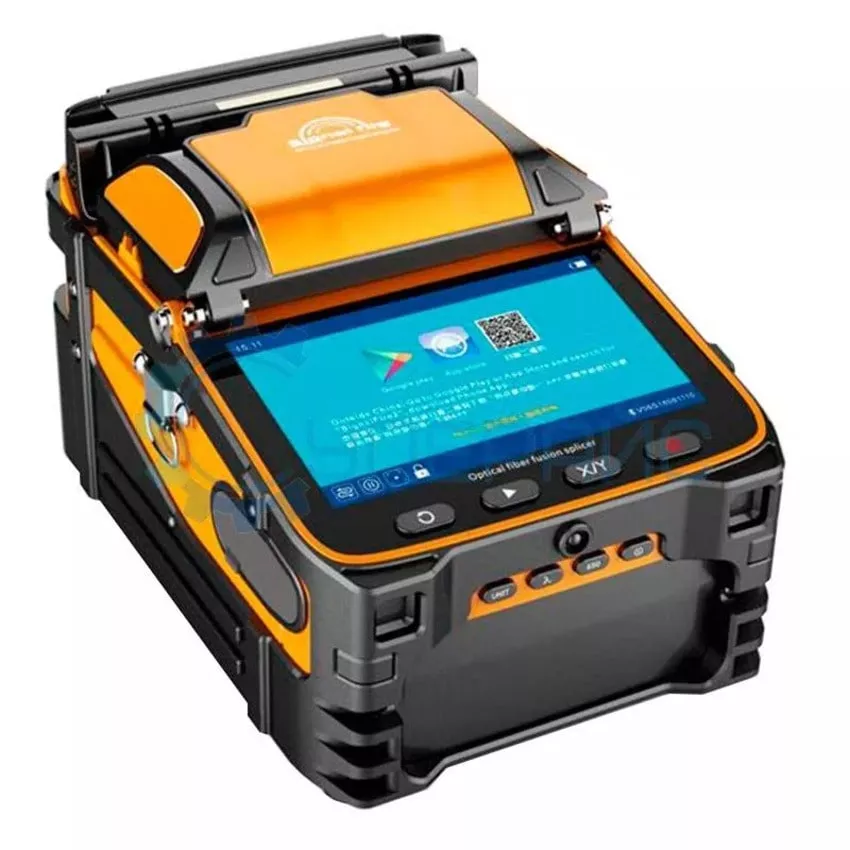

Комплекс имеет широкие возможности и кроме непосредственной сварки умеет скалывать оптоволокно 125 микрометров с покрытием 250 микрометров и 900 микрометров при подготовке к свариванию, соединения волокон с помощью квазиразъёмных соединителей (fiberlock), установки быстромонтируемых коннекторов и адаптеров неоконцованного волокна; возможность визуального обнаружения дефектов: поиск обрывов и трещин в оптокабеле, обнаружение мест неисправности, визуальная идентификация кабелей; измерение оптической мощности сигнала в ВОЛС. Прибор снабжен цветным жидкокристаллическим дисплеем, камерой высокого разрешения, встроенным светильником с ультравысокой яркостью и широкой зоной освещения. Как положено оборудованию высокого класса, сварочник снабжён шестью моторами приводов и высокоточной системой автофокуса, обеспечивающим точнейшее позиционирование свариваемых волокон и качество результата.

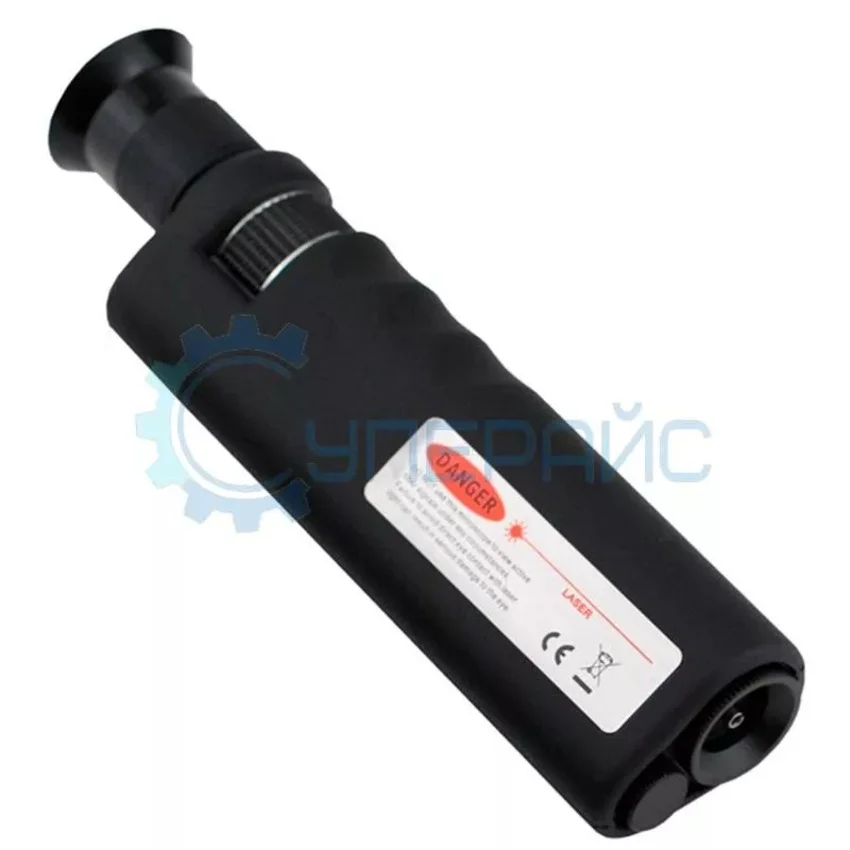

Микроскоп имеет четырёхсоткратное (400x) увеличение, высококонтрасную подсветку и светодиодный лазерный источник света. Предназначен для оперативного контроля и исследования поверхности ферул при изготовлении и эксплуатации оптических коннекторов, контроля чистоты торцов оптических коннекторов и анализа состояния, качества разъемов SC, FC, ST и LC. Питание прибора осуществляется от батарей типоразмера AAA.

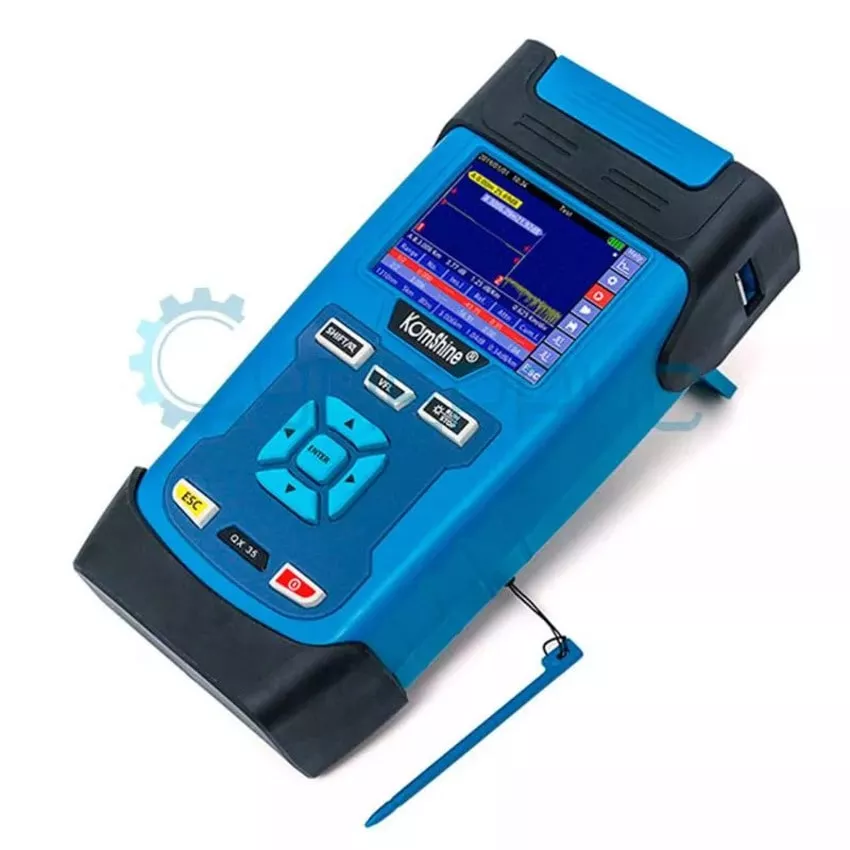

Прибор создан для инженеров связи, производящих оценку работы участка ВОЛС. Он способен проконтролировать целостность линии, но, что главное, определить расстояние до неоднородностей показателя преломления оптоволокна: сварных соединений, изгибов, коннекторов, обрывов и так далее. Основное применение прибора — финишные операции контроля работоспособности линии и соответствия её заданным параметрам. Максимальная дальность работы рефлектометра составляет 10 километров, что вполне достаточно для практически всех видов сетей. Встроенный литий-ионный аккумулятор ёмкость 4200 мА/ч обеспечивает до 15 часов непрерывно работы.

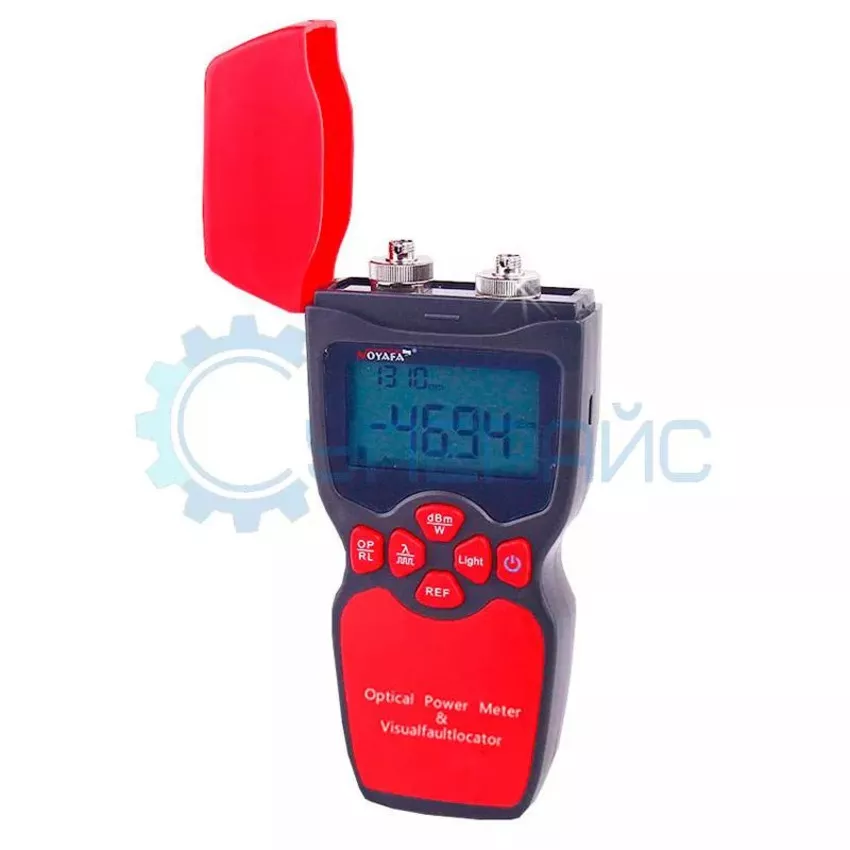

Прибор станет помощником при обустройстве несложных ВОЛС. Он работает с одномодовыми и многомодовыми оптическими кабелями, подключается к оптическим разъёмам, помогает определять место повреждения оптоволокна, измерять выходную мощность, потери в световоде или устройстве. Питается от трёх батарей или аккумуляторов типоразмера AA и, в случае использования аккумуляторов, возможность подзарядки их от порта USB.

Физически сигнал ТВ-систем и видеонаблюдения передаётся по таким же коаксиальным кабелям и UTP или с использованием ВОЛС. Соответственно, для развёртывая нужно то же, что и для LAN или ВОЛС. Но специфика передачи аналогового или цифрового видеосигнала требует спецоборудования, такого как монитор-тестер, предназначенного, помимо измерения характеристик линии, чтобы производить визуальный контроль передаваемого изображения.

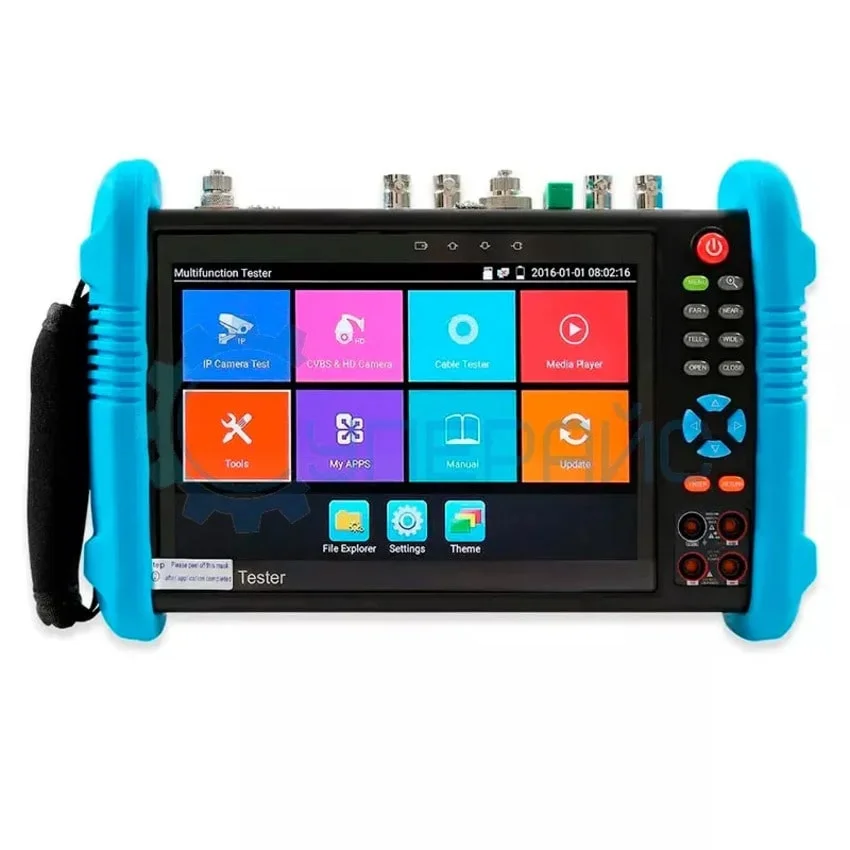

Универсальный портативный CCTV-тестер IPC-9800MOVTADHS+ от производителя WANGLY, созданный для проверки и настройки систем аналогового и цифрового видеонаблюдения. Он предназначен для развёртывания сетей передачи изображения и звука, а также их поддержки и устранения неисправностей. Оборудование имеет компактный дизайн и небольшой вес, что делает его удобным для транспортировки и работы в любых условиях. Универсальность позволяет ему поддерживать множество цифровых IP-камер различных производителей, а также популярные форматы аналогового видеосигнала. CCTV-тестер имеет встроенный цифровой мультиметр, визуализатор повреждений, измеритель мощности ВОЛС. Оборудован дисплеем высокой чёткости с разрешением 1920*1200 пикселей и литий-ионным аккумулятором 5000 мА/ч, который даёт до 6 часов непрерывной работы.
