Как выбрать DC-DC преобразователь

Руководство по выбору DC-DC преобразователя от Суперайс

Иногда создается ощущение, что стабилизаторы напряжения везде. Они встречаются в повербанках, смартфонах, телевизионных приставках, USB разветвителях, роутерах и других устройствах.DC-DC конвертеры продаются в виде отельных модулей, предназначенных как для радиолюбительского творчества, так для профессионального применения. В статье мы расскажем об особенностях этих «невидимых помощников».

Материал обновлён 21.04.2023
Время чтения: 18 минут

Особенности и характеристики стабилизаторов напряжения

По уровню выходного напряжения есть стабилизаторы:

Универсальные DC-DC конверторы делятся на три подгруппы:

  • Buck-Boost – состоят из повышающего и понижающего стабилизатора
  • Автоматическое переключение между режимами понижения и повышения
  • SEPIC - полностью универсальный конвертер

Особенности стабилизаторов постоянного тока:

  1. Гальваническая развязка входа/выхода
  2. Несколько выходных напряжений
  3. Инверсия выходного напряжения
  4. Регулировка выходных значений
  5. Индикация
  6. Возможность работы с протоколами быстрого заряда Quick Charge, Power Delivery и т.п.

По списку вариантов исполнения (не считая комбинаций) есть много моделей конвертеров. Бывают еще отличия, например, возможность подключения к компьютеру, сверхмалое потребление в дежурном режиме, повышенный диапазон входного напряжения, наличие синхронного выпрямителя для повышения КПД и т.д.

Следует помнить, что линейные стабилизаторы («КРЕНки») не являются конвертерами. Трансформаторы DC, например, при выходных 5 Вольт 3 Ампер и входном 15 Вольт, ток по входу будет пропорционально меньше, в отличие от линейных стабилизаторов, где ток одинаков всегда.

Понижающие модули питания постоянного тока

Топология Step-Down

Обычно понижающие конвертеры выполнены по топологии Step-Down, выходное напряжение всегда должно быть выше входного на 5-20%.

купить преобразователь в Суперайс

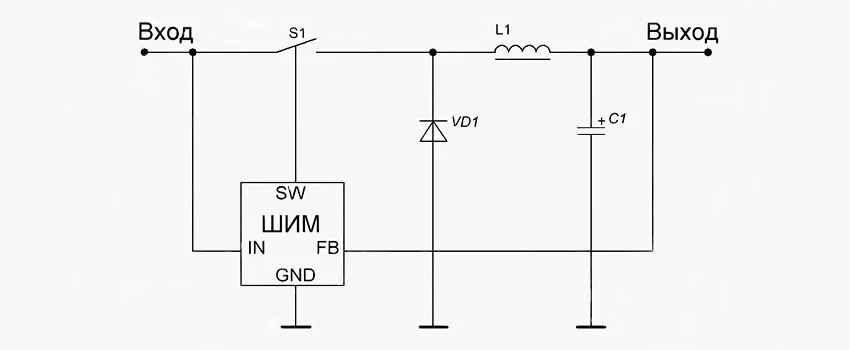

Схема топологии Step-Down

Примеры понижающих DC-DC преобразователей

Большое распространение получают компактные синхронные модули на базе MP2225, с заявленным максимальным выходным током до 5 Ампер, что при таком размере выглядит очень интересно.

DC-DC модуль питания DD4012SA «КРЕНки» позволяет заменить ей с увеличением КПД.

dc dc преобразователь купить в Суперайс

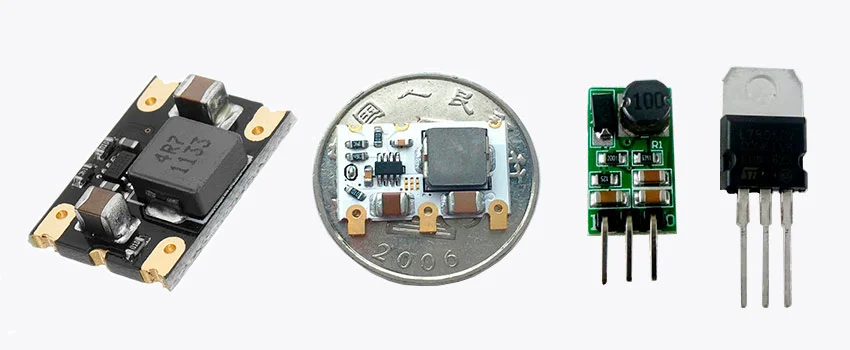

Синхронный преобразователь на базе MP2225 и DC-DC модуль питания DD4012SA

В радиолюбительской среде известны преобразователи на базе микросхем: LM2596S, XL4005, XL4015. Больше внимания заслуживают второй и третий вариант.

Преобразователи DC-DC имеют выходной ток до 3 или 5 Ампер, регулировку и диапазон входного напряжения от 4-5 до 30-40 Вольт. Отличие - неплохие нагрузочные характеристики при не высокой цене.

заказать dc dc преобразователь в Суперайс

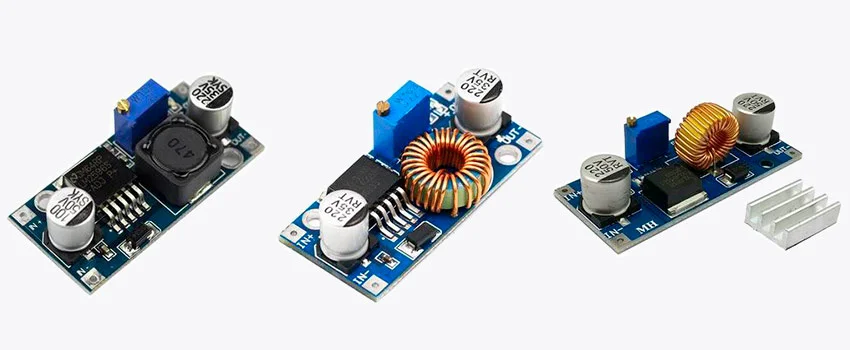

Преобразователи на базе микросхем: LM2596S, XL4005, XL4015

На подобных платах встречаются два или три подстроечных резистора. Второй - для регулировки ограничения тока, а если есть третий, то им настраивается порог индикации ограничения тока. Подобные платы используются там, где необходимо ограничение тока, например, питание мощных светодиодных матриц, заряд аккумуляторов. Иногда на такие платы ставят индикатор для отображения значений, что повышает удобство пользования, превращая его в универсальное зарядное устройство.

dc dc преобразователь понижающий купить в Суперайс

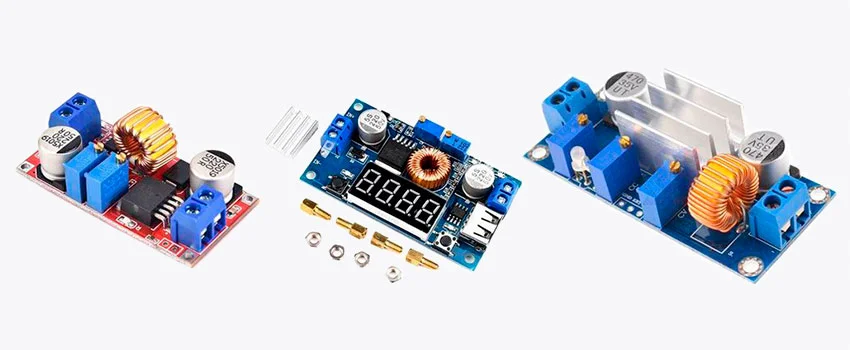

Платы с индикатором отображения тока и напряжения

Выпускаются более мощные версии, например, на базе популярного контроллера XL4016. Для них обычно заявляется ток нагрузки до 8-12 Ампер. Иногда к похожим платам добавляют ампервольтметр и получают простенький лабораторный блок питания.

Если этого мало, то, например, на рисунке ниже показан стабилизатор с ограничением тока, входным напряжением 20-70 Вольт и выходным током до 30 Ампер при 2.5-58 Вольт. Им питают автомобильный холодильник от 24 Вольт аккумулятора.

заказать dc dc преобразователь понижающий в Суперайс

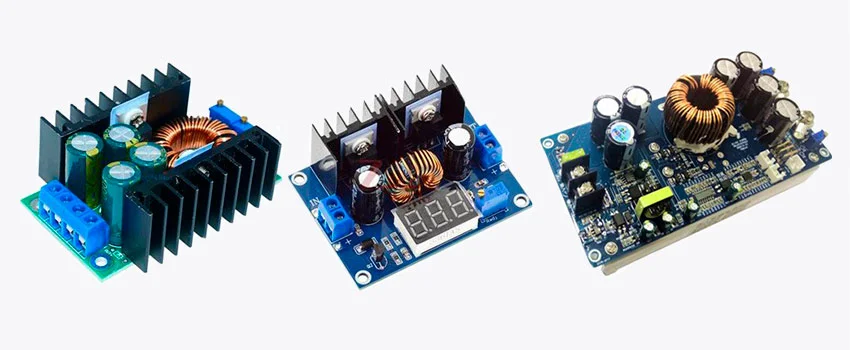

Стабилизатор напряжения с ограничением тока

Ниже сравним несколько понижающих преобразователей.

Наименование модели Входное напряжение Выходное напряжение Выходной ток
XL4015
4 - 38 В 1,25 - 36 В 0 - 5 A
XL4005
5 - 32 В 0,8 - 24 В 0 - 5 A
XL4016
4 - 38 В 1,25 - 36 В 0 - 8 A
LM2596S
3,2 - 46 В 1,25 - 35 В 0 - 3 A
Сравнительная таблица технических характеристик понижающих преобразователей

Повышающие модули питания DC-DC

Не менее интересный и полезный сегмент устройств, хотя не такой распространенный.

Топология Step-Up

Необходимо пояснить одну особенность большинства модулей по Step-Up топологии, которая поможет не сжечь ваше устройство или стабилизатор. Преобразователи, собранные по такой топологии, не могут выдавать на выход напряжение меньше, чем входное минус падение на диоде. Если на входе у него 20 Вольт, то на выходе никак не получится менее 19.5, это важно и следует учитывать.

Если у повышающего конвертера указан максимальный выходной ток – это значение при минимальном соотношении вход/выход, а ориентироваться правильнее на максимальный входной ток и считать мощность инвертора.

Учет указанных выше особенностей позволит избежать ошибок и использовать эффективнее повышающие модули DC-DC.

dc dc преобразователь повышающий в Суперайс

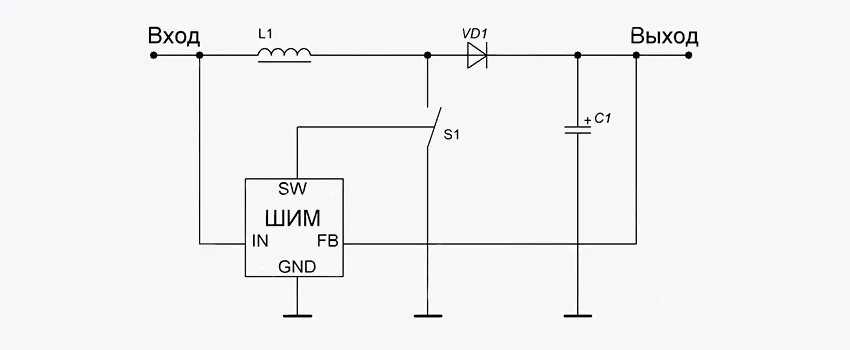

Схема топологии Step-Up

Примеры повышающих DC-DC преобразователей

Выделяют пару недорогих «народных» моделей, которые перекрывают большую часть потребностей радиолюбителей.

Две первые модели построены на базе контроллеров SX1308, MT3608. Начинают они работать при напряжении в 1.8-2 Вольт, это критично для устройств с аккумуляторным питанием.

В третьем модуле применена XL6009, минимальное входное напряжение составляет 5 Вольт, выходная мощность немного выше, чем у предыдущих, но в целом они похожи, поэтому SX1308, MT3608 более интересны за счет меньшего размера.

dc dc преобразователь повышающий купить в Суперайс

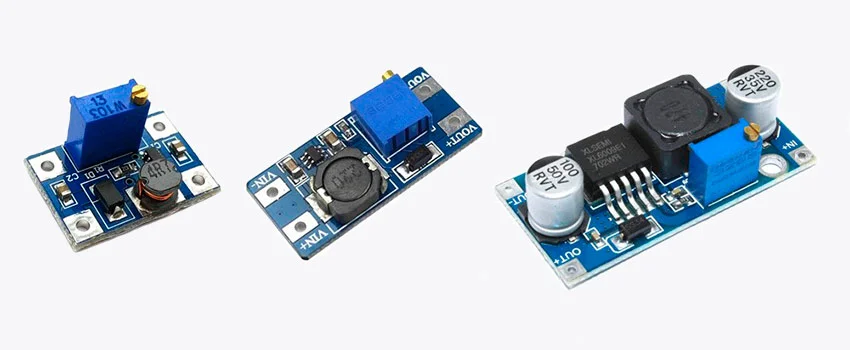

Модули питания, построенные на базе контроллеров SX1308, MT3608 и XL6009

Использовать подобные конвертеры удобно для питания маломощных потребителей, например, светодиодной подсветки на базе 12 вольт лент от одного-двух литий-ионных аккумуляторов.

Более мощные преобразователи на базе XL6019 имеют минимальное входное напряжение в 5 Вольт и допускают ток встроенного ключа в 5 Ампер, что в два раза больше, чем у предыдущих.

Питание более мощной нагрузки, например, ноутбука от автомобильного аккумулятора, подойдет преобразователь QSKJ QS-1224CBD с током от 10 Ампер и мощностью до 150 Ватт.

купить dc dc преобразователь повышающий в Суперайс
Преобразователи на базе XL6019

Модули питания DC-DC с функцией ограничения тока

Часто необходимо иметь относительно большую выходную мощность, и функцию ограничения тока. Это сильно расширяет сферу применения, позволяя заряжать аккумуляторы электровелосипедов, питать мощные светодиодные прожекторы. С повышающим стабилизатором используется все, что есть «под рукой», например, недорогие блоки питания 12 Вольт или автомобильный аккумулятор.

Но следует учитывать, что защиту от короткого замыкания такие преобразователи не имеют, ток ограничивают ровно до тех пор, пока напряжение на нагрузке не станет ниже чем напряжение источника.

Первый стабилизатор имеет мощность до 400 Ватт при максимальном токе до 12 Ампер.

QSKJ QS-2448CCBD более компактен с мощностью до 100 Ватт, все компоненты смонтированы на алюминиевой подложке, которую можно установить на радиатор для лучшего охлаждения.

Повышающий преобразователь BMM9201 кроме ограничения тока имеет еще дисплей, на который можно вывести информацию о токе или напряжении, как входном, так выходном, при помощи джампера.

заказать dc dc преобразователь повышающий в Суперайс
Примеры повышающих преобразователей QS-2448CCBD и BMM9201

В случае если этого мало, можно использовать конвертер QSKJ QS-4884CCCV, он также имеет функцию ограничения выходного тока, но выпускается в двух вариантах, 1200 и 1800 Ватт. Разница в цене между ними минимальна, а ключевые отличия 1800 Ватт модели заключаются в более мощном дросселе и трех предохранителях против двух у младшей.

Обе модели имеют массивный радиатор и активное охлаждение.

Максимальный входной ток первой модели составляет 20 Ампер, а второй 25-30 Ампер, поэтому при питании от источника 12 Вольт получится только 240 или 360 Ватт.

Так как у повышающих преобразователей ток по входу выше, чем по выходу пропорционально коэффициенту преобразования, убедитесь, что сможет ли ваш источник обеспечить такой ток. Это касается всех повышающих стабилизаторов. Как пример, максимальный входной ток 10 Ампер, на выходе хотим получить 36 Вольт 5 Ампер, значит напряжение источника должно быть не менее (36х5)/10=18 Вольт без учета КПД, а так как КПД обычно около 90%, то получается надо минимум 20 Вольт, а лучше 24.

повышающий dc dc преобразователь заказать в Суперайс

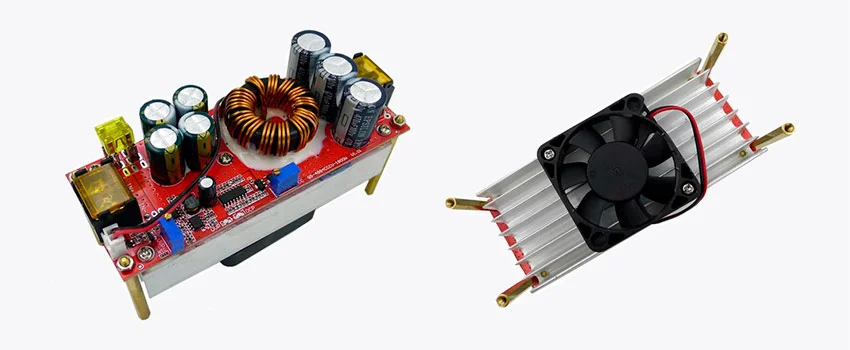

DC-DC конвертер QSKJ QS-4884CCCV

Ниже сравним несколько повышающих преобразователей.

Наименование модели Входное напряжение Выходное напряжение Выходной ток
QS-4884CCCV
10 - 60 В 13 - 97 В 0.5 - 22 А
BMM9201
3- 35 В 3- 35 В 0,1 - 6 A
QS-2448CCBD
8,5 - 46 В 12 - 48 В 4.5 А
QS-1224CBD
10 - 32 В 12 - 35 В 10 А
XL6019
3 - 40 В 5 - 45 В 5 А
XL6009
2 - 32 В 5 - 40 В 2 А
Сравнительная таблица технических характеристик повышающих преобразователей

DC-DC повышающе-понижающие преобразователи

Это серия конвертеров с возможностью работать как на повышение, так и на понижение напряжения. Применяют подобные преобразователи не так часто, как повышающие или понижающие, но иногда бывают ситуации, что без них никак. Пример применения - питание устройств которым надо 12 Вольт в автомобиле, где напряжение в зависимости от ситуации может меняться от 10 до 15 Вольт.

Топология Step-Up и Step-Down

Под таким названием продаются разные варианты, но правильным является тот, где на плате стоит два независимых преобразователя. При помощи первого входное напряжение повышается до некоего фиксированного, а затем при помощи второго понижается до требуемого.

понижающе повышающий dc dc преобразователь в Суперайс

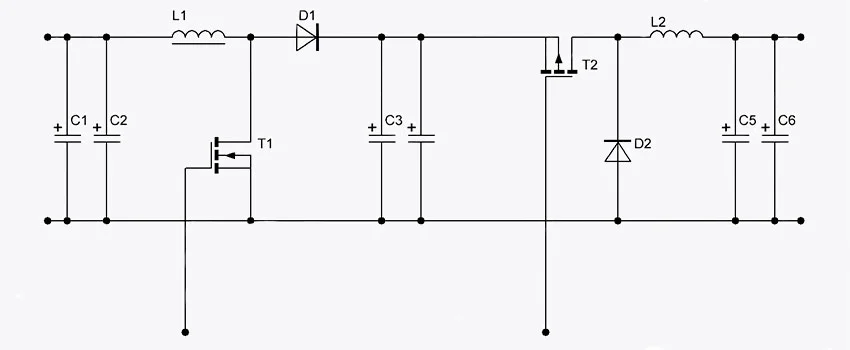

Схема топологии Step-Up и Step-Down

Подобные стабилизаторы сложны, дороги, у них низкий КПД, конструкция «два в одном». Но при этом у них есть преимущество - низкий уровень пульсаций на выходе.

Из-за перечисленных особенностей встречаются редко. Например, небольшая плата, с относительными характеристиками и неплохой регулируемый инвертор DPS5005, который отличается хорошими характеристиками, довольно высоким КПД.

понижающе повышающий dc dc преобразователь купить в Суперайс

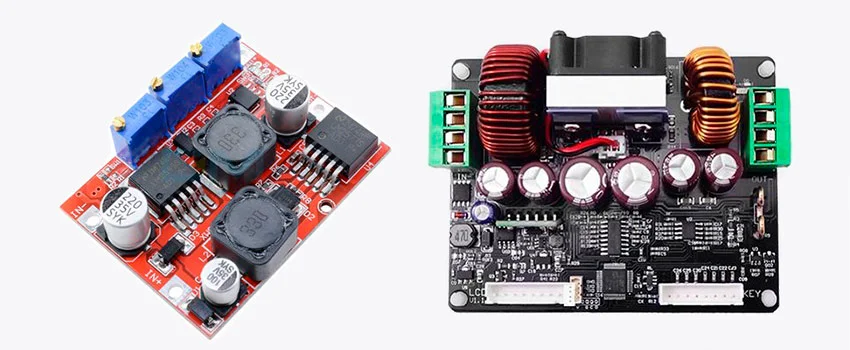

Преобразователь напряжения DPS5005

Топология SEPIC

Достаточно старая топология, но очень интересная так как из активных компонентов требуется только один ШИМ контроллер, один силовой транзистор и диод. Отличается двумя одинаковыми дросселями, хотя встречаются с одним двухобмоточным.

Преимущества - простая схемотехника, невысокая цена, высокий КПД, чем у повышающе-понижающего, но высокий уровень пульсаций.

Как и предыдущая топология использует регулировку не только выходного напряжения, но и тока, а также функцию полного отключения выхода.

заказать понижающе повышающий dc dc преобразователь в Суперайс

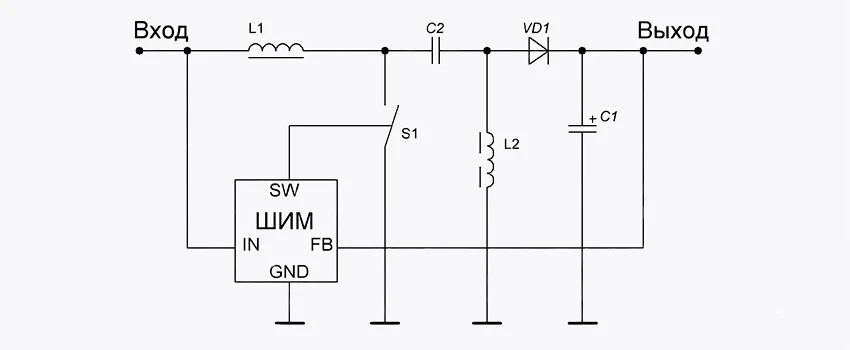

Схема топологии SEPIC

Выбор модулей подобного типа большой, сложности с выбором подходящего нет.

SEPIC на базе очень известной XL6019, вход 5-32 Вольт, выход 1.25-35 Вольт, ток нагрузки до 1.5 Ампер, имеет дополнительный фильтр для снижения пульсаций по выходу.

Более продвинутый DC-DC преобразователь ZK-SJVA-4X, у него есть не только регулировка напряжения и тока, а и индикатор, диапазон входных напряжений 5.5-30 Вольт, выход 0.5-30 при токе до 4 Ампер.

Третий преобразователь хоть и не имеет регулировки выходного тока, но имеет защиту от перегрева и мощность до 80 Ватт, а также индикатор напряжения, что также может быть удобно.

dc dc конвертер купить в Суперайс

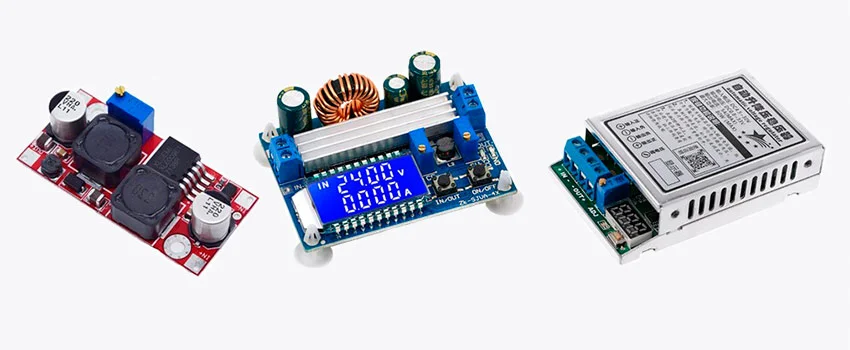

Примеры DC-DC конвертеров топологии SEPIC

Топология на базе контроллера LTC3780

Очень необычная топология конвертера, отличающаяся высоким КПД, более надежной работой, возможностью не только регулировки значений, а также минимального входного напряжения. Имеет два недостатка - цена и малый выбор моделей, так как строится в основном конвертер на базе контроллера LTC3780 производства фирмы Linear.

Данный инвертор является гибридным, содержит один ШИМ контроллер, один дроссель. Два силовых узла с синхронным выпрямлением, которые работают в зависимости от соотношения входного и выходного напряжения.

заказать dc dc конвертер в Суперайс

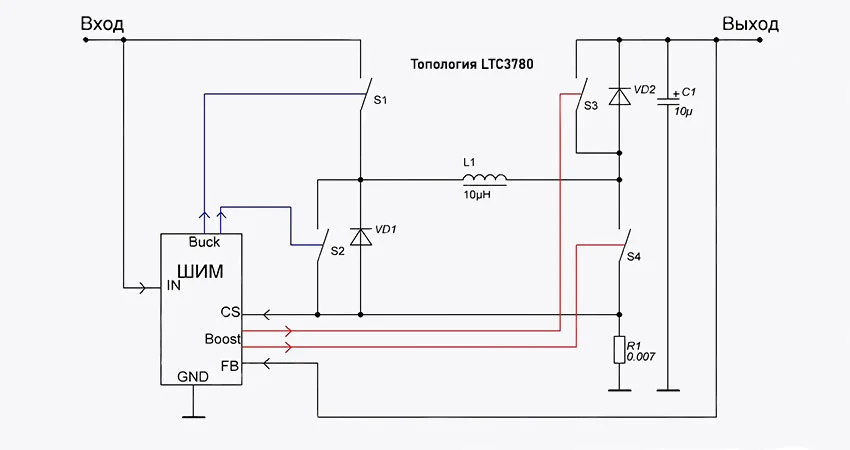

Схема топологии на базе контроллера LTC3780

Выбор моделей небольшой, различия минимальны, хотя существует сдвоенная версия, состоящая из двух модулей на одной плате, но встречается крайне редко.

Преобразователь на базе LTC3780 работает от 5-30 вольт, обеспечивая на выходе напряжение 0.5-30 вольт при токе до 8-10 ампер и мощности до 80-130 Вт.

Стабилизатор отлично подходит для заряда аккумуляторов, построения источников бесперебойного питания со стабилизированным выходом и вообще питания требовательных нагрузок.

конвертер напряжения dc dc в Суперайс

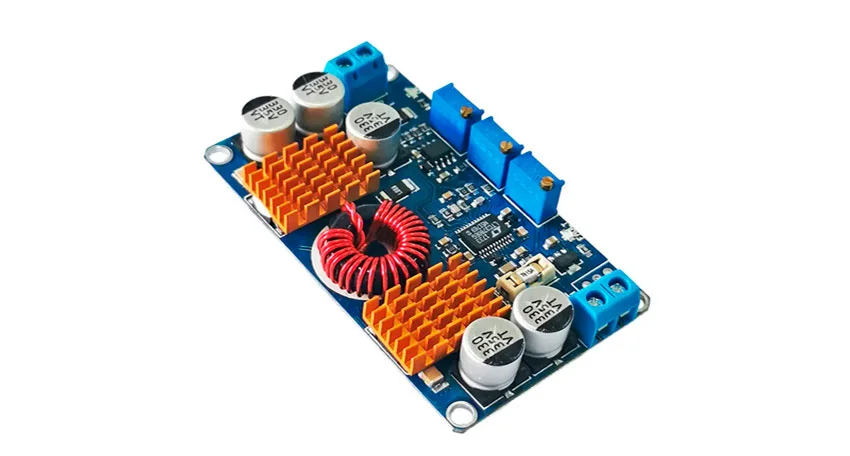

Синхронный DC-DC преобразователь на базе LTC3780

Ниже сравним несколько повышающе-понижающих преобразователей.

Наименование модели Входное напряжение Выходное напряжение Выходной ток
LTC3780
5 - 32 В 1 - 30 В 10 A
ZK-SJVA-4X
5,5 - 30 В 0,5 - 30 В 4 A
DPS5005
6 - 55 В 0 - 50 В 0 - 5 A
Сравнительная таблица технических характеристик DC-DC повышающе-понижающих преобразователей

Дополнительные особенности преобразователей

В некоторых случаях стабилизаторы могут иметь дополнительный функционал или особенности, выделяющие их на фоне других, поэтому стоит их выделить в отдельную группу.

Существуют преобразователи с USB выходом для заряда или питания различных планшетов, смартфонов, получающих питание от USB.

Есть очень простые, особенность которых заключается только в низкой цене и возможности получить 5 Вольт от одного Li-Ion аккумулятора.

Бывают многоканальные понижающие, как QSKJ QS-1205CBUM. Но его особенность не в количестве каналов, а в наличии весьма современного ШИМ контроллера с синхронным выпрямлением и внешними силовыми транзисторами, что позволило получить выходной ток до 8 Ампер с высоким КПД. Также у него есть защита от неправильной полярности питания, «обманки» на каждом порту для корректного определения различными моделями смартфонов.

Конвертер MH-KC24 компактный, похож на первый, но имеет свою «фишку» - поддерживает работу с Quick Charge устройствами. Данный преобразователь также является понижающим, максимальное выходное напряжение 12 вольт.

заказать конвертер напряжения dc dc в Суперайс
DC-DC преобразователи с USB выходом

Модули питания DC-DC фирмы YZXStudio

Отдельно стоят в списке USB зарядных устройств модулей фирмы YZXStudio, помимо правильной схемотехники, качественных комплектующих и четкой работы они поддерживают большое количество протоколов быстрого заряда.

ZC822 - младшая модель, поддерживает QC/PD и выходную мощность до 27 Ватт.

ZC823 - поддерживает только QC/PD, возможность обеспечить 60 Вольт при выходном напряжении 20 Вольт.

ZC826P - редкий преобразователь, помимо функций быстрого заряда он является обратимым. Если его вход подключен к аккумулятору, а к USB Type-C выходу подключить не нагрузку, а блок питания, то конвертер начнет работать в обратную сторону и будет заряжать аккумулятор. Фактически имея такой преобразователь и аккумулятор можно самому сделать повербанк с мощным выходом, поддержкой большого количества протоколов. При этом обратимый преобразователь может выдавать от 5 до 20 Вольт при питании от 12 Вольт.

конвертер напряжения dc dc купить в Суперайс

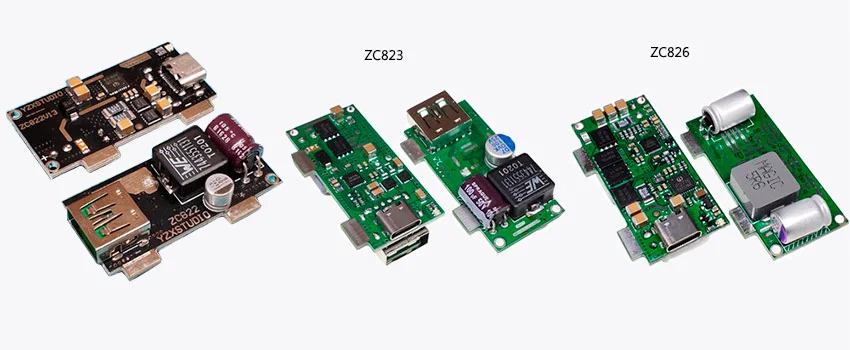

DC-DC модули питания ZC822, ZC823, ZC826 фирмы YZXStudio

Также фирма YZXStudio предлагает для своих устройств кросс-платы, установив в которые показанные модули можно сделать многоканальное зарядное устройство. Именно потому все модули имеют одинаковый размер и расположение разъемов.

Модули питания DC-DC фирмы muRata

Все больше распространение получает малый электротранспорт - гироборды, электросамокаты, электровелосипеды, скутеры, возникает необходимость получить от его батареи низкое напряжение.

В продаже существует много понижающих конвертеров собранных по топологии Step-Down. Но низкая надежность, отсутствие гальванической развязки может печально закончится для подключаемых устройств, его элементарно может пробить накоротко, а на нагрузке вы получите полное напряжение батареи.

Именно для таких применений рекомендуют фирменные модули производства muRata. Данные модули использовались для телекоммуникационного оборудования, но сейчас они встречаются и просто в продаже, причем за небольшую цену. Ключевое - качество конвертера, гальваническая развязка. Недостатки - фиксированное выходное напряжение, хотя и его при желании можно подстроить.

Из наиболее интересных - muRata HPH-12/30-D48NHL2-Y который при входном 36-75 Вольт выдает на выход 12 Вольт с током до 30 Ампер или 360 Ватт.

модуль питания dc dc в Суперайс

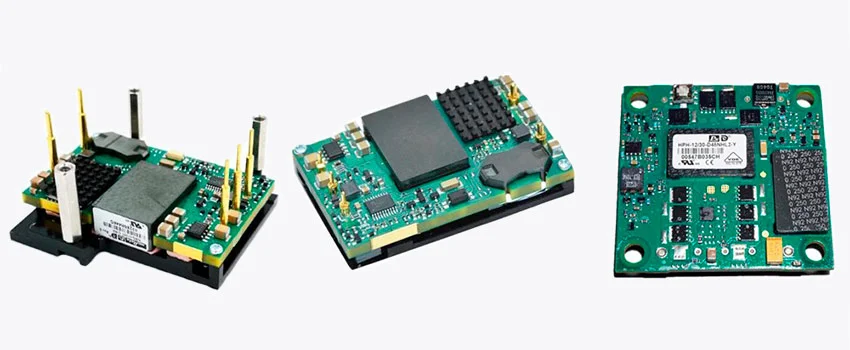

DC-DC преобразователь muRata HPH-12/30-D48NHL2-Y

Модули питания DC-DC фирмы RCNUN

Также выпускаются преобразователи для тяжелых условий эксплуатации, например, в автомобилях, катерах. Обычно такие модули имеют герметичное исполнение, корпус в виде радиатора при большой выходной мощности, дополнительные цепи защиты.

Например, большой ассортимент подобных преобразователей выпускает фирма RCNUN. Они бывают понижающие, повышающие, универсальные, регулируемые, с фиксированным напряжением, просто с проводами, с клеммниками и USB разъемами.

модуль питания dc dc купить в Суперайс

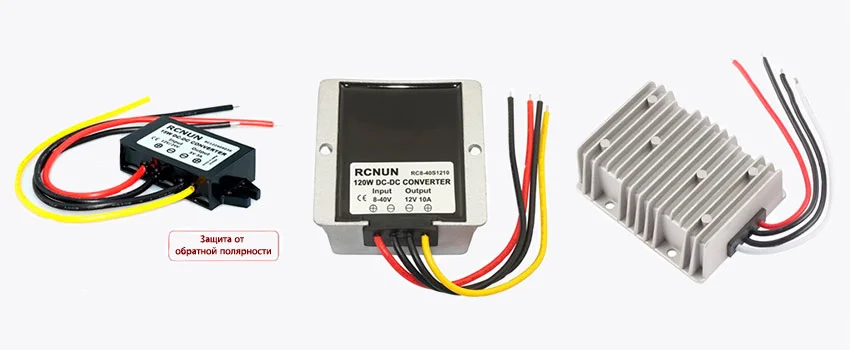

DC-DC преобразователи напряжения RC120503, RC8-40S1210, RC12240540 фирмы RCNUN

DC-DC преобразователи RuiDeng RIDEN

Многоцелевым вариантом могут стать модули питания Ruideng. Эти преобразователи подойдут для широкого круга задач, так как оснащены регулировкой выходного напряжения и тока, при этом входное напряжение может быть в диапазоне от 6 до 70 В.

В некоторых моделях предусмотрена поддержка Wi-Fi, которая обеспечивает управление преобразователем через приложение на смартфоне. Компактный размер и понятный интерфейс делают модули RIDEN подходящими для большинства проектов.

заказать модуль питания dc dc в Суперайс

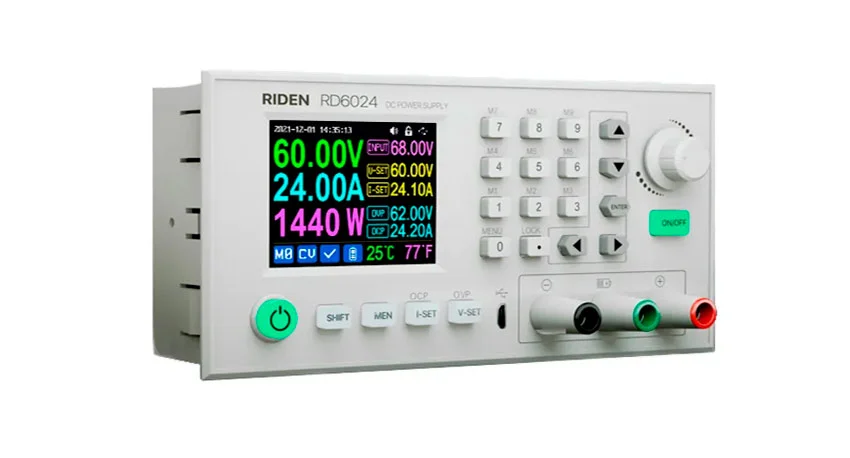

Регулируемый понижающий преобразователь RuiDeng RIDEN RD6024-W с Wi-Fi

Как можно наблюдать из статьи, выбор топологий, моделей и вариантов исполнения DC-DC преобразователей действительно огромен, а ведь показана лишь меньшая часть из того, что сейчас выпускается.

Теперь главная задача, подобрать то, что необходимо для определенного применения. Надеемся, что данная статья сможет вам в этом помочь.
