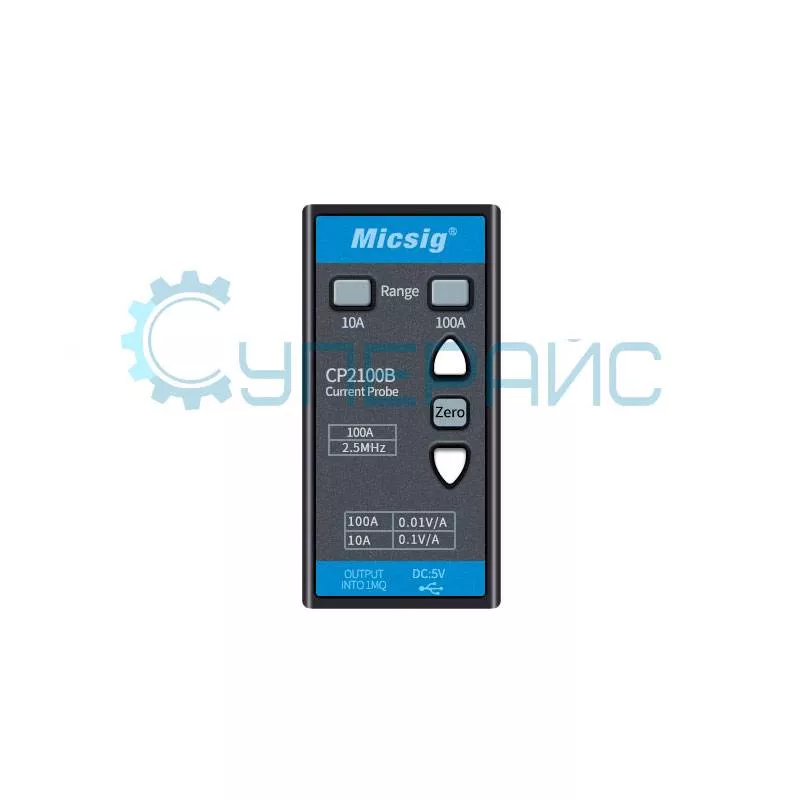

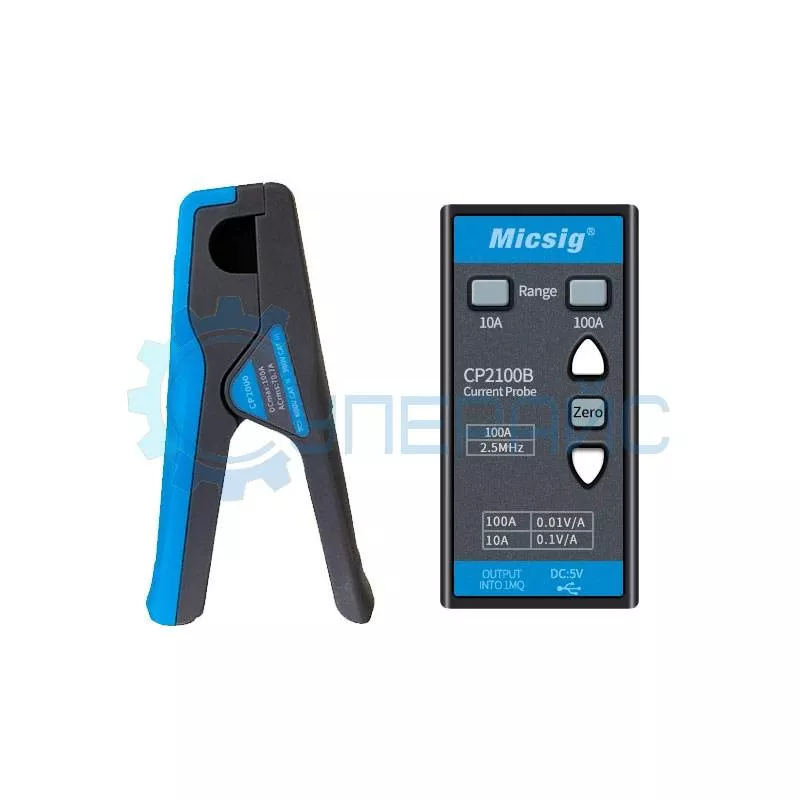

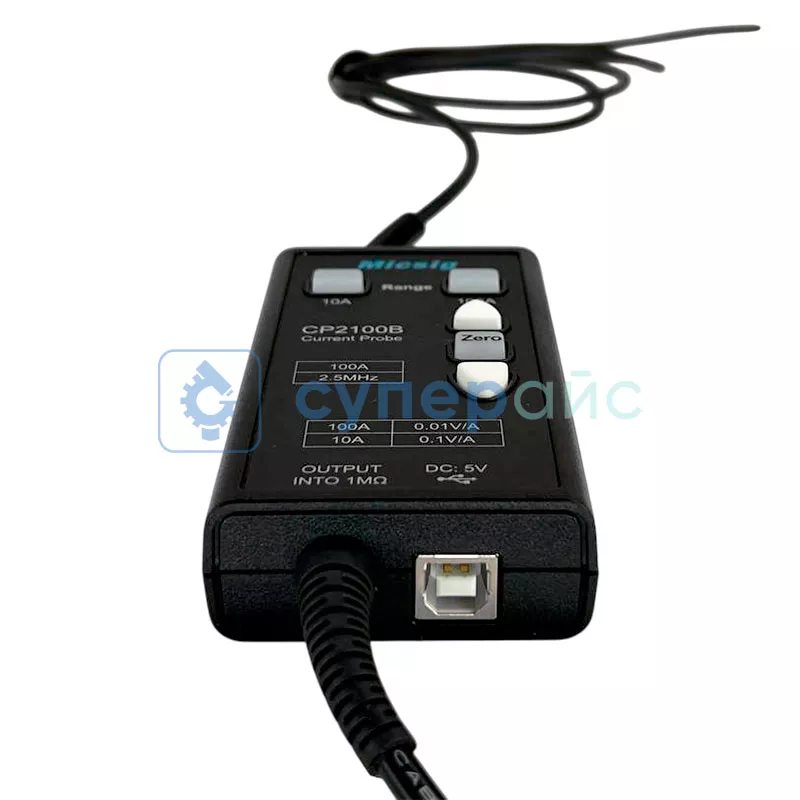

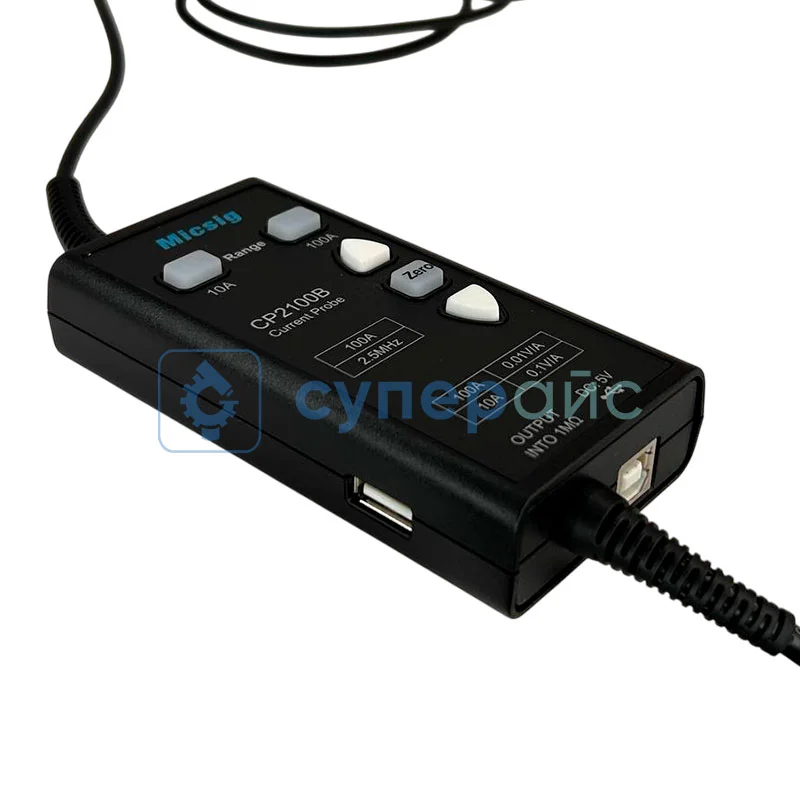

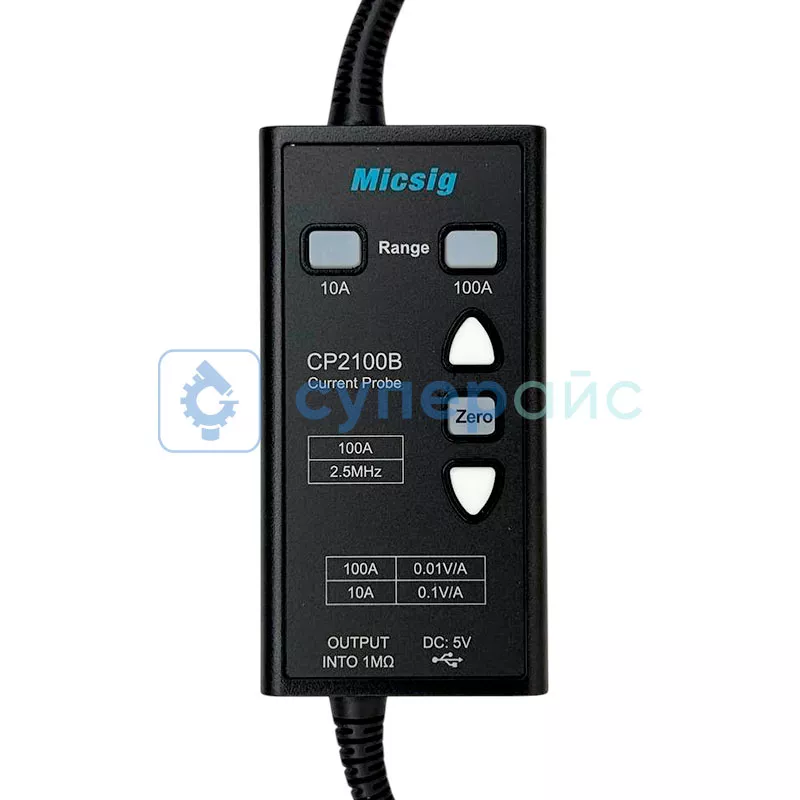

Осциллографический токовый пробник AC/DC Micsig CP2100B
Код товара: 11327
Гарантия 6 месяцев
Официальный дилер Micsig в России
О товаре Поддержка USB питания
Полоса пропускания: 2,5 МГц
Диапазон: 10 А, 100
Время нарастания: 140 нс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Поддержка USB питания
Полоса пропускания: 2,5 МГц
Диапазон: 10 А, 100
Время нарастания: 140 нс
Технические характеристики Micsig CP2100B
| Полоса пропускания | 2,5 МГц |
| Время нарастания | 140 нс |
| Диапазон | 10 А, 100 А |
| Выходная чувствительность |
0,1 В/А (10 А) 0,01 В/А (100 А) |
| Точность DC |
3 % ± 50 мА (10 A) 4 % ± 50 мА (100 A, 500 мА - 40 A) 15 % (100 A, 40 A - 100 A) |
| Время задержки | 100 нс |
| Диапазон измерения тока |
50 мА - 10 A (10 A) 1 A - 100 A (100 А) |
| Максимальный измеряемый ток |
100 A pk, 70,7 A RMS (DC + AC pk) 200 A pk-pk, 70,7 A RMS (AC) |
| Максимальное напряжение |
CAT III 300 В CAT II 600 В |
| Защита от перегрузки | светодиодная |
| Общие характеристики | |
| Питание | 5 В DC |
| Интерфейс | USB |
| Длина | 228 см |
| Диаметр захвата клещей | 13 мм |
| Габариты пробника | 110 х 61 х 25 мм |
| Габариты упаковки | 300 x 240 x 55 мм |
| Вес нетто | 290 г |
| Вес брутто | 905 г |

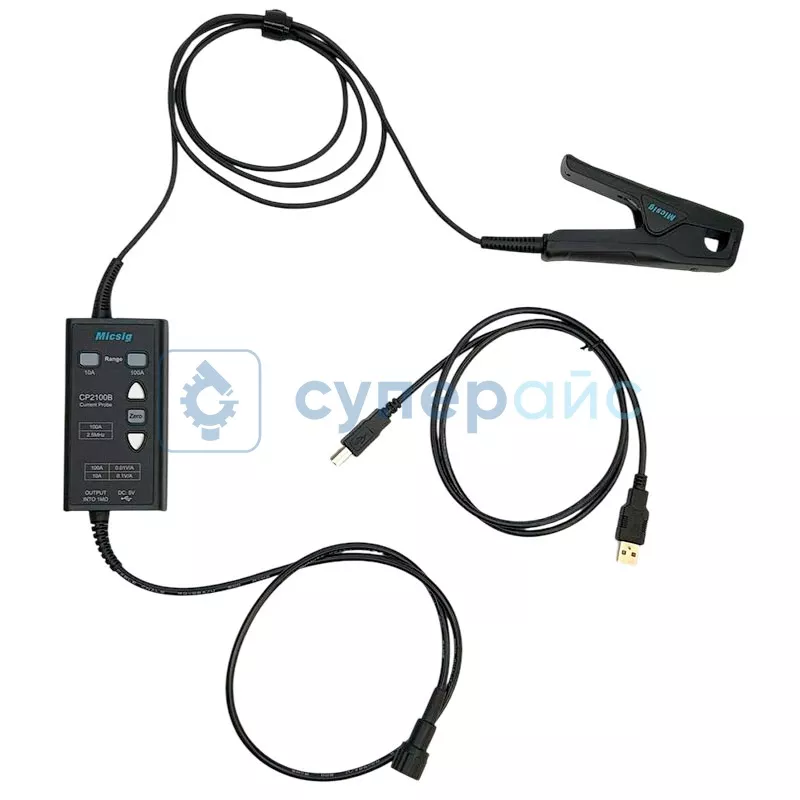

| Комплектация |
токовый пробник AC/DC Micsig CP2100B – 1 шт USB кабель - 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица токовых пробников Micsig
| Характеристики | CP503B | CP1003B | CP2100A | CP2100B |
| Полоса пропускания | 50 МГц | 100 МГц | 800 кГц | 2 МГц |
| Диапазон измерений | 6 / 30 А | 6 / 30 А | 10 / 100 А | 10 / 100 А |
| Время нарастания | ≤ 7 нс | ≤ 3,5 нс | 437,5 нс | 140 нс |
| Длина кабеля | 1 м | 1 м | 2,28 м | 2,28 м |
| Индикатор перегрузки | светодиодный | |||
| Входное напряжение | DC 5 В | |||
| Интерфейс | BNC | BNC | USB | USB |

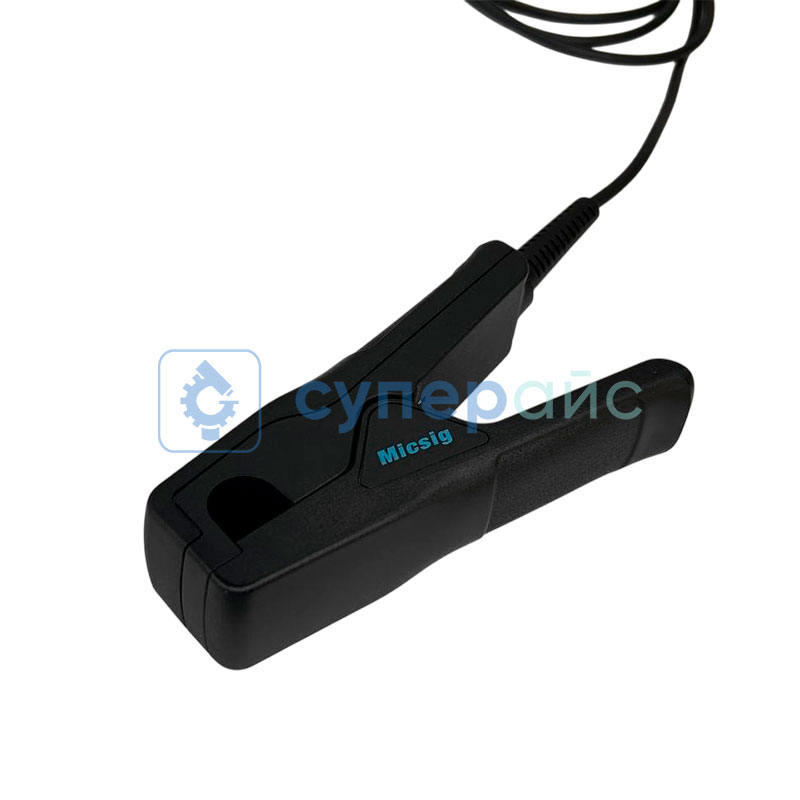

Токоизмерительные клещи AC/DC Micsig CP2100B
Micsig CP2100B — это пробник для осциллографа, необходимый для проведения измерений. Прибор фиксирует характеристики переменного и постоянного тока и способен определять параметры высокочастотных сигналов.
Пробник принимает сигнал, а затем передаёт сведения на основное устройство с дальнейшим отображением на экране осциллографа. Поддержка USB-питания делает подключение к источнику простым и понятным. Предусмотрено электропитание 5 В DC.
Полоса пропускания 2,5 МГц делает модель эффективной при анализе высокочастотных электронных схем. Токовый пробник с такими параметрами найдёт применение, например, в лабораториях при проведении экспериментов.
Диапазон измерения включает режимы 10 А и 100 А. Переключение между режимами даёт возможность работать с разнообразными электрическими цепями. При измерениях малых токов включается режим 10 А для более детальных показаний. Режим 100 А нужен при работе с мощным промышленным оборудованием.
Время нарастания 140 нс характеризует скорость реакции прибора на резкие изменения. Малый показатель говорит о высокой точности измерений при быстрых скачках тока.
Кому подойдёт такой прибор:- разработчикам электронной техники;
- техникам по диагностике электрооборудования;
- сотрудникам измерительных лабораторий.
Длина в 228 см обуславливает вариативность расположения компонента. Предусмотрена защита от перегрузки. Устройство способно выдерживать значительные показатели тока и напряжения.
Задачи, для которых подойдёт модель:- диагностика импульсных источников питания;
- тестирование высокочастотных преобразователей;
- измерение токов в силовой электронике;
- проверка энергопотребления электрооборудования.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
