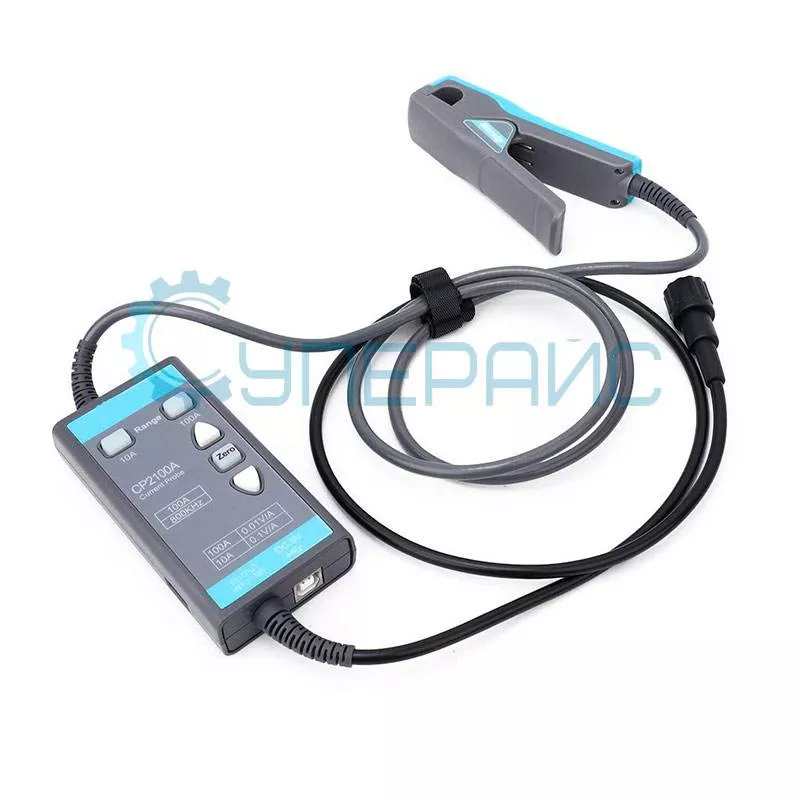

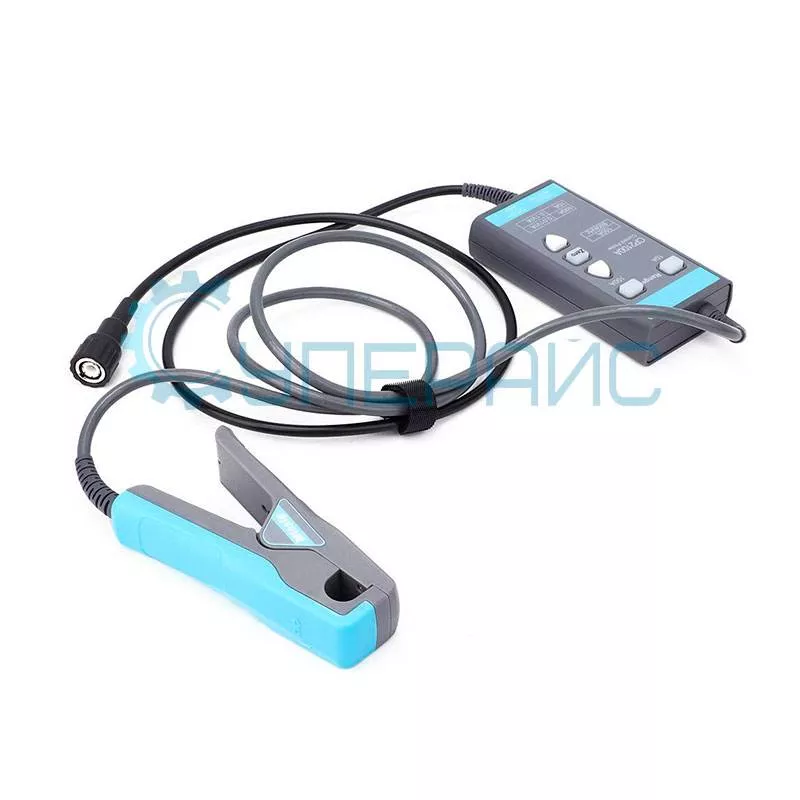

Токовый пробник AC/DC Micsig CP2100A
Код товара: 11323
Гарантия 6 месяцев
Официальный дилер Micsig в России
О товаре Автоматическая и ручная регулировка нуля
Полоса пропускания: 800 кГц
Время нарастания: 437,5 нс
Диапазон: 10, 100 А
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Автоматическая и ручная регулировка нуля
Полоса пропускания: 800 кГц
Время нарастания: 437,5 нс
Диапазон: 10, 100 А
Технические характеристики Micsig CP2100A
| Полоса пропускания | 800 кГц |
| Время нарастания | 437,5 нс |
| Диапазон | 10, 100 А |
| Выходная чувствительность |
0,1 В/А (10 А) 0,01 В/А (100 А) |
| Точность DC |
3 % ± 50 мА (10 A) 4 % ± 50 мА (100 A, 500 мА - 40 A) 15 % (100 A, 40 A - 100 A) |
| Время задержки |
< 150 нс (10 А) < 200 нс (100 А) |
| Диапазон измерения тока |
50 мА - 10 A (10 A) 1 - 100 A (100 А) |

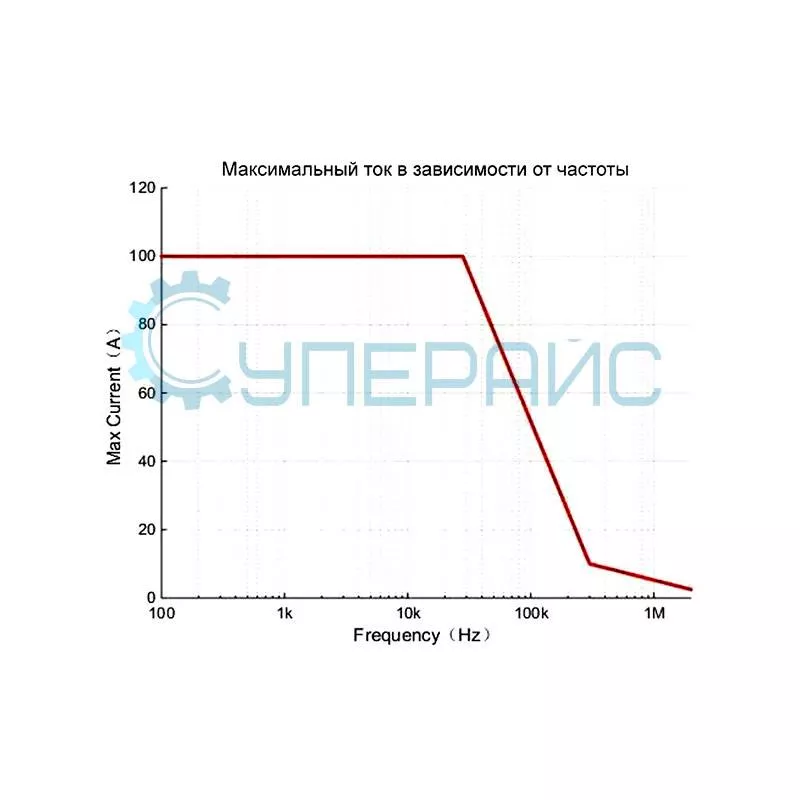

| Максимальный измеряемый ток |
100 А / 70,7 Аrms (DC + AC) 200 А / 70,7 Аrms (AC) |
| Максимальное напряжение |
CAT III 300 В CAT II 600 В |
| Сигнализации о перегрузки | светодиодная, звуковая |
| Общие характеристики | |
| Питание | 5 В постоянного тока |
| Интерфейс | USB |
| Длина | 2,28 м |
| Размер головки щупа | 110 x 61 x 25 мм |

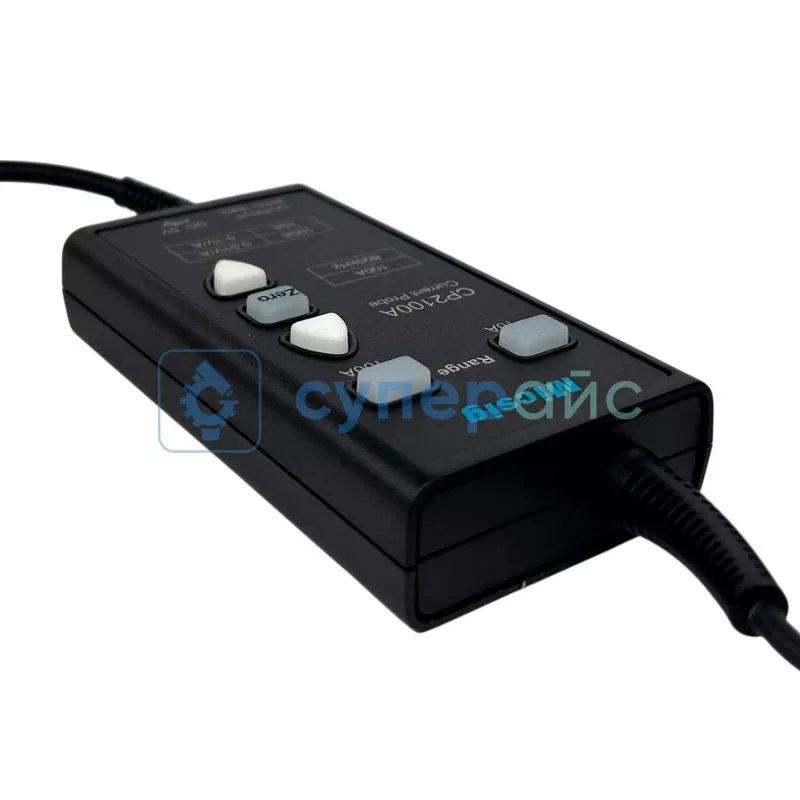

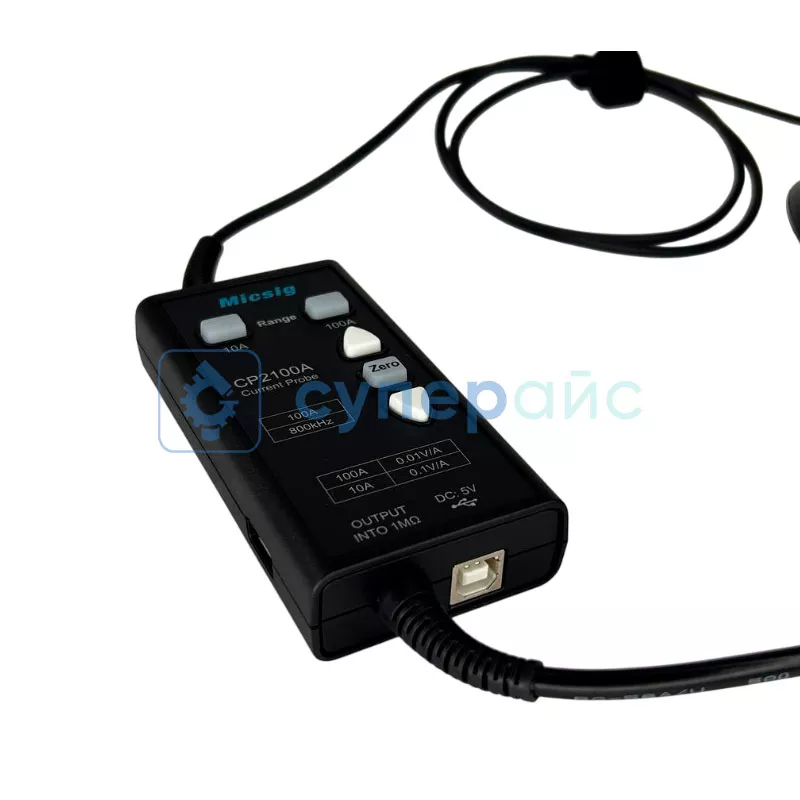

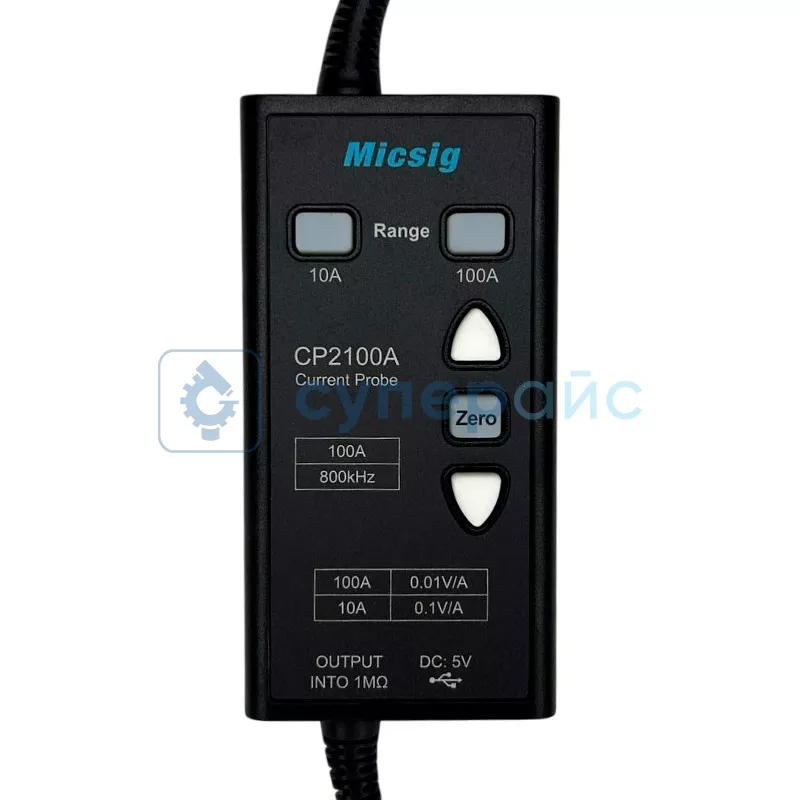

| Размер блока управления | 108 x 56 x 26 мм |

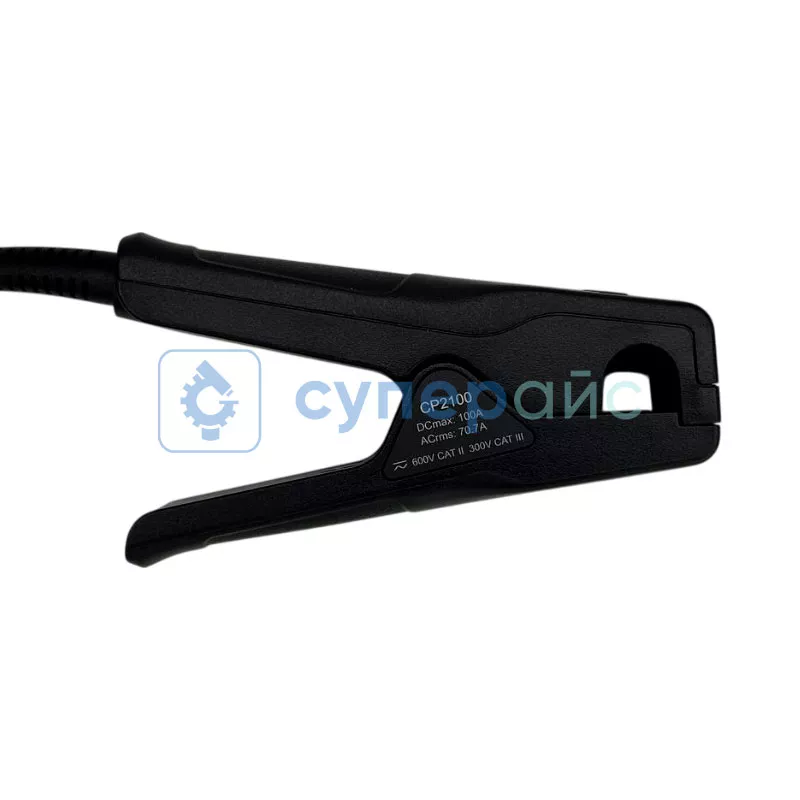

| Диаметр захвата клещей | 13 мм |
| Рабочие условия |
температура: 0 - 50 °C влажность: 5 - 95 % (0 - 40 °C, без конденсации) / 5 - 65 % (40 - 50°C, без конденсации) |
| температура хранения | -20 - 80 °C |
| Высотность |
рабочая: 3000 м хранения: 12000 м |
| Габариты пробника | 110 х 61 х 25 мм |
| Габариты упаковки | 300 x 240 x 55 мм |
| Вес брутто | 750 г |

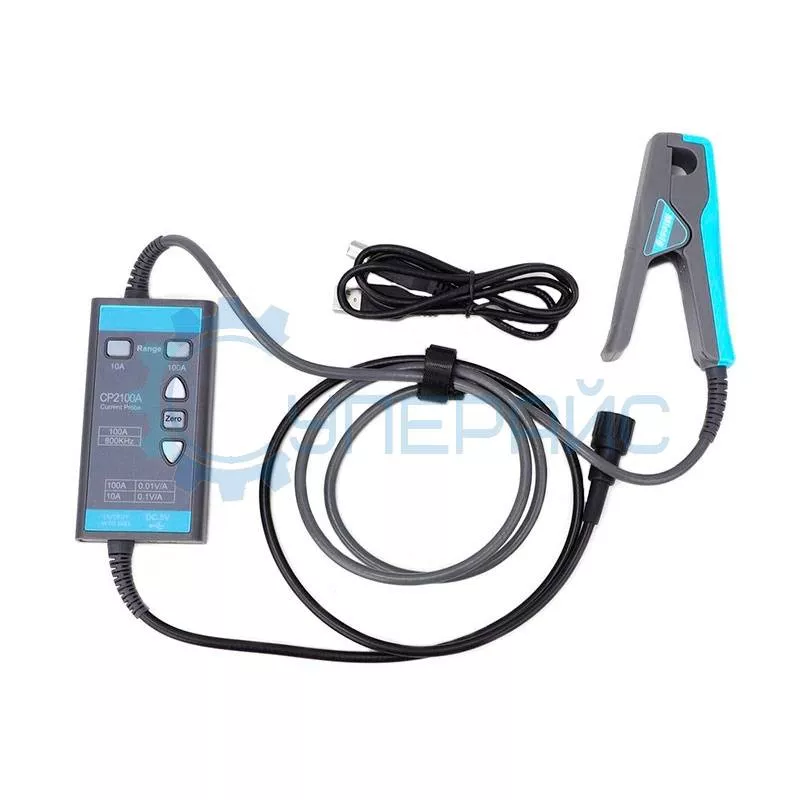

| Комплектация |

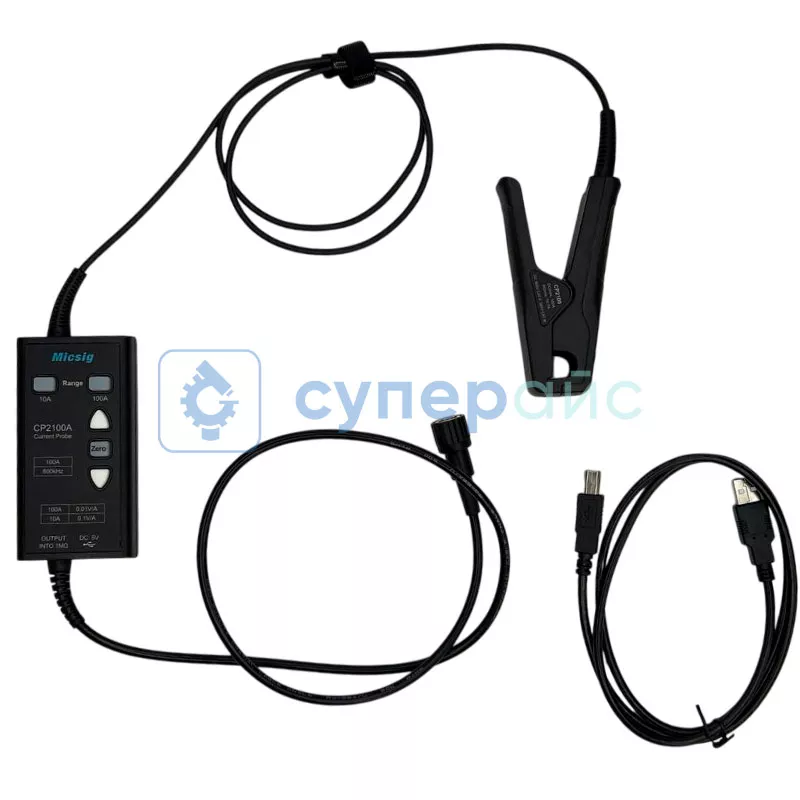

токовый пробник AC/DC Micsig CP2100A – 1 шт USB кабель - 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица токовых пробников Micsig
| Характеристики | CP503B | CP1003B | CP2100A | CP2100B |
| Полоса пропускания | 50 МГц | 100 МГц | 800 кГц | 2 МГц |
| Диапазон измерений | 6 / 30 А | 6 / 30 А | 10 / 100 А | 10 / 100 А |
| Время нарастания | ≤ 7 нс | ≤ 3,5 нс | 437,5 нс | 140 нс |
| Длина кабеля | 1 м | 1 м | 2,28 м | 2,28 м |
| Индикатор перегрузки | светодиодный | |||
| Входное напряжение | DC 5 В | |||
| Интерфейс | BNC | BNC | USB | USB |
Пробник AC/DC Micsig CP2100A

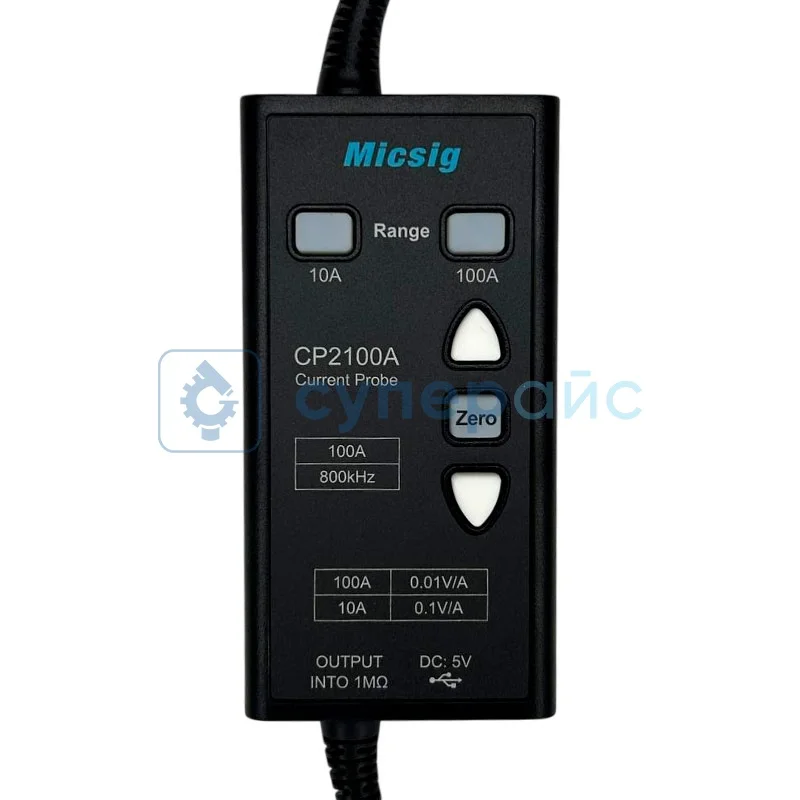

Пробник постоянного и переменного тока CP2100A, разработанный компанией Micsig, поможет измерять электрические параметры в различных цепях. Прибор располагает автоматической и ручной регулировкой нуля, что обуславливает точность показаний при разных условиях работы.
Полоса пропускания 800 кГц даёт возможность работать с высокочастотными сигналами. Такая характеристика помогает анализировать быстрые изменения тока в электронных схемах. Время нарастания 437,5 нс обуславливает способность фиксировать резкие переходные процессы.
Диапазон тока составляет 10 и 100 А, что подходит для измерений в разных электрических схемах. Переключение между диапазонами помогает выбирать оптимальную чувствительность. Этот токовый пробник Micsig работает от источника питания с напряжением 5 В постоянного тока, что обуславливает совместимость с большинством измерительных приборов.
Кто может использовать такой пробник:
- инженеры-электронщики при разработке схем;
- техники по ремонту электроники;
- студенты технических специальностей;
- сотрудники лабораторий контроля качества;
- радиолюбители.
Интерфейс USB обуславливает простое подключение к компьютеру без необходимости в дополнительных адаптерах. Длина кабеля 2,28 м даёт удобно расположить устройство. Диаметр захвата клещей 13 мм подходит для проводов небольшого сечения.
Какие задачи поможет решать прибор:
- контроль потребления тока в блоках питания и зарядных устройствах;
- диагностика неисправностей в электродвигателях и трансформаторах;
- измерения токов в импульсных преобразователях частоты;
- проверка утечек тока в автомобильной электронике;
- контроль работы светодиодных драйверов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
