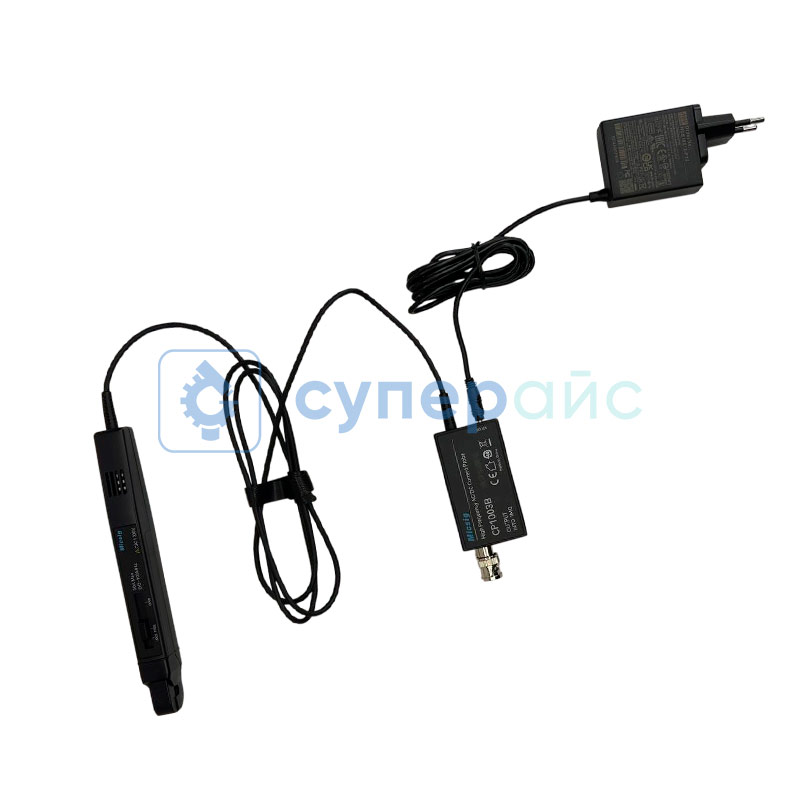

Токовый пробник Micsig CP1003B
120 029 ₽
120 029 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23532
Модель (серия)
CP1003B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig CP1003B
Описание Micsig CP1003B
Технические характеристики Micsig CP1003B
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Диапазон измерений |
6 А (2x) 30 А (10x) |
| Чувствительность |
1 В / 2 А (6 А) 1 В / 10 А (30 А) |
| Погрешность постоянного тока |
± 1 % ± 10 мА (6 A) ± 1 % ± 50 мА (30 A) |
| Задержка сигнала |
< 30 нс (6 A) < 30 нс (30 A) |
| Диапазон входного тока |
20 мА - 6 A пик (6 A) 50 мА - 30 A пик (30 A) |
| Максимальный измеряемый ток | 30 A пик, 60 А пик-пик, 21,21 А среднекв |
| Шум | ≤ 1,4 мА среднекв (полоса пропускания 20 МГц, диапазон 30 А, 10x) |
| Максимальный диаметр проводника | 5 мм |
| Индикатор перегрузки | мигание светом |
| Общие характеристики | |

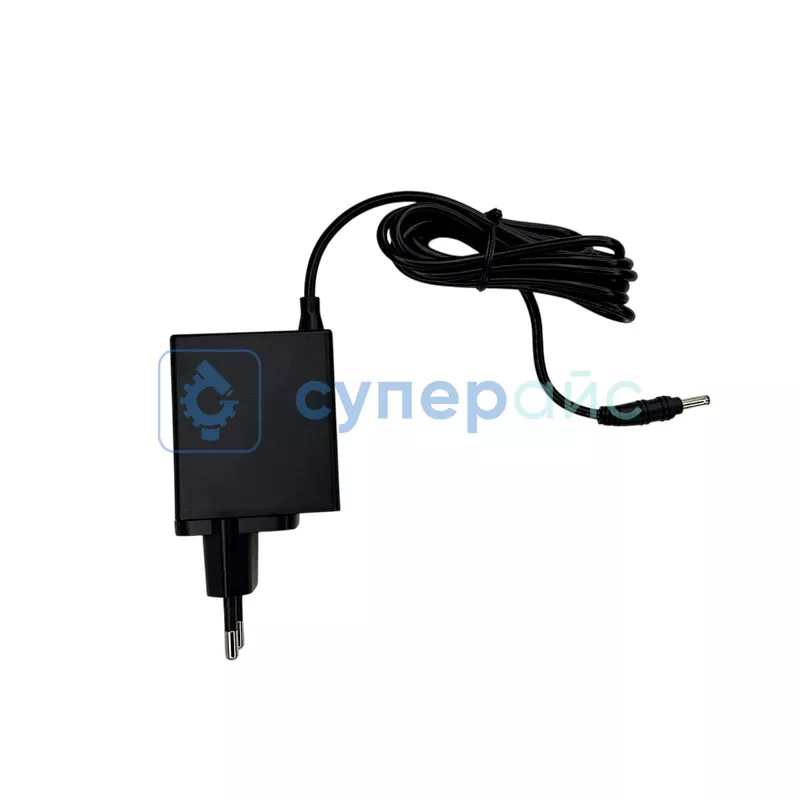

| Питание | 5 В, 3 А |

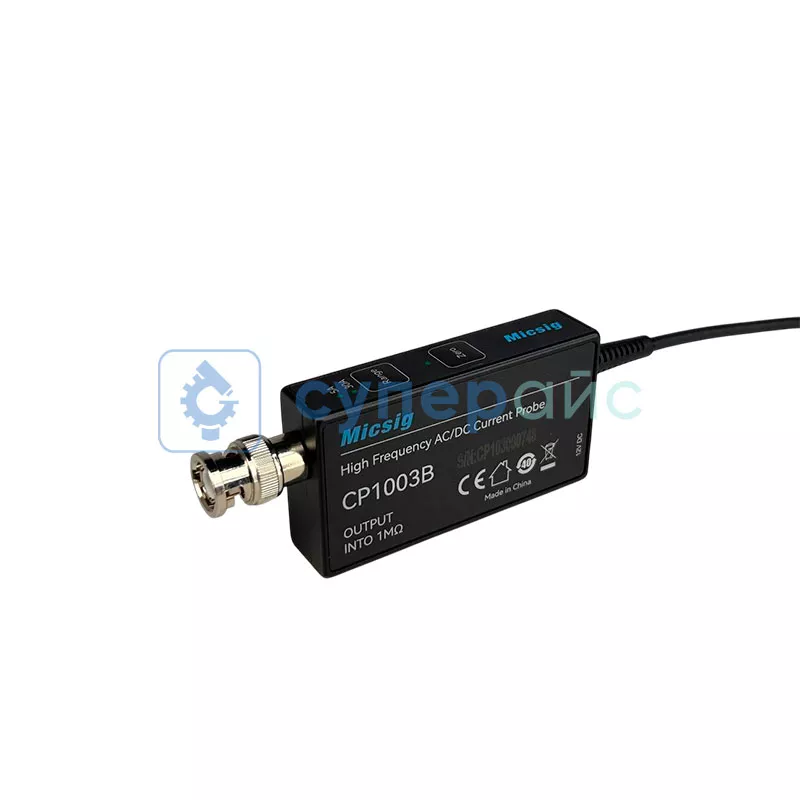

| Интерфейс | стандартный BNC |
| Максимальное рабочее напряжение | CAT I 300 В |
| Рабочая температура | 0 - 50 °C |
| Температура хранения | -20 - 80 °C |
| Влажность |
5 - 95 % при температуре 0 - 40 °C 5 - 65 % при температуре 40 - 50 °C |
| Длина кабеля | 1 м |

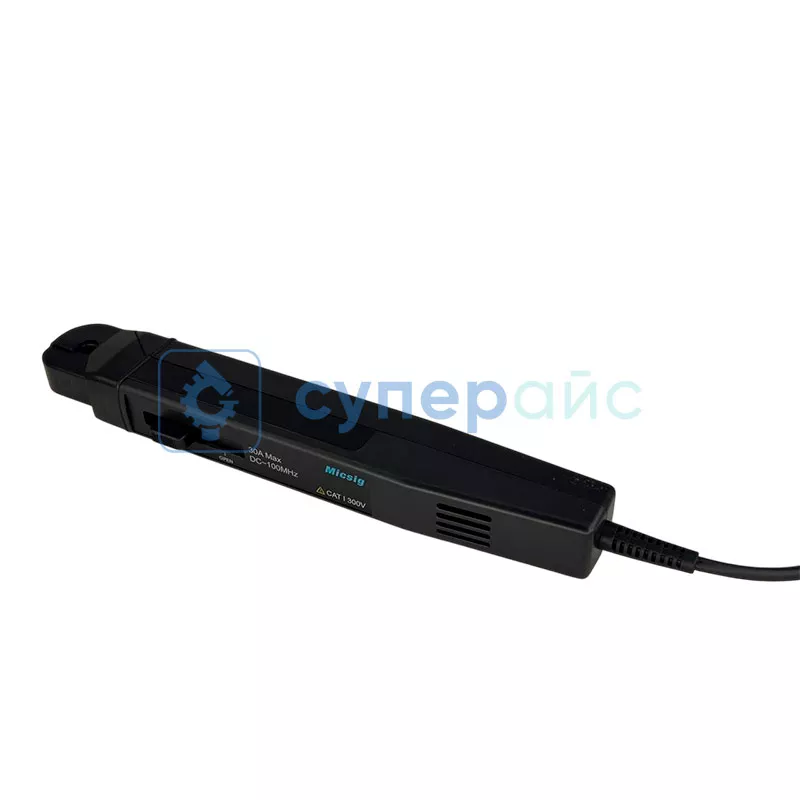

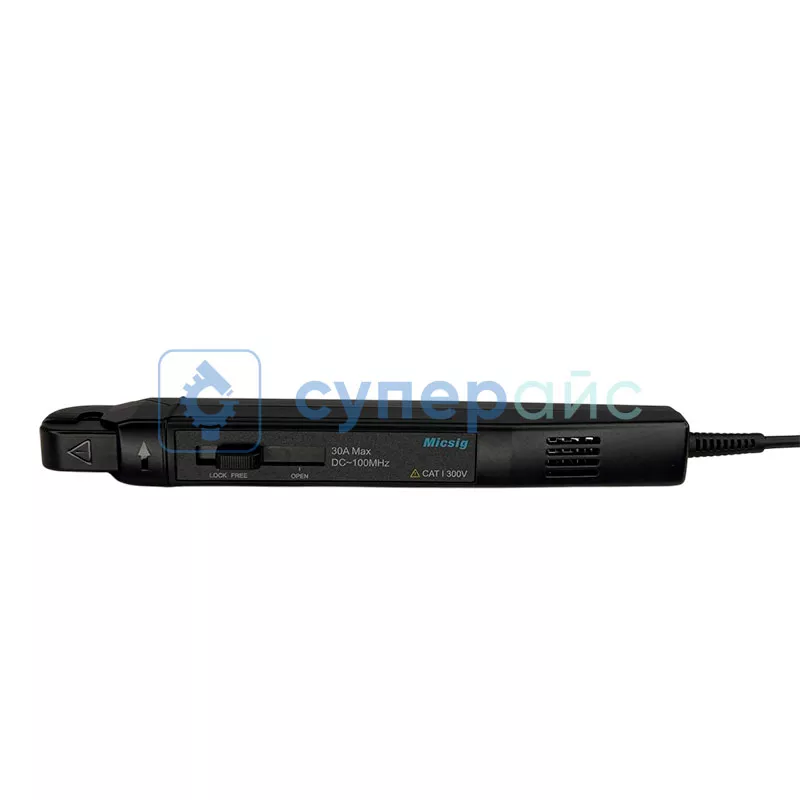

| Габариты головки датчика | 175 x 20 x 29 мм |

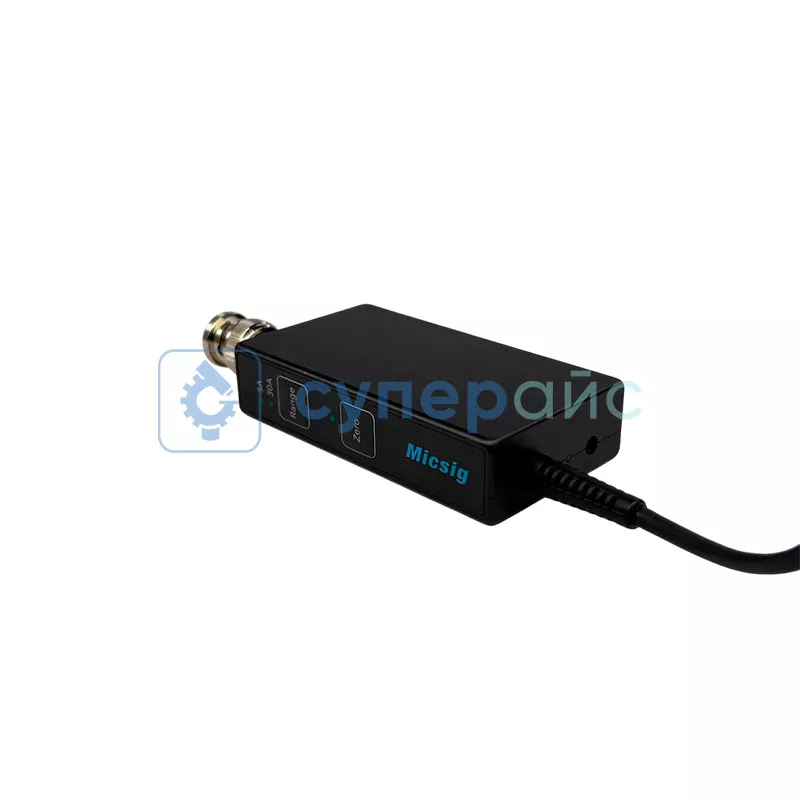

| Габариты модуля управления датчиком | 108 x 56 x 26 мм |
| Габариты упаковки | 300 x 240 x 55 мм |
| Вес брутто | 915 г |

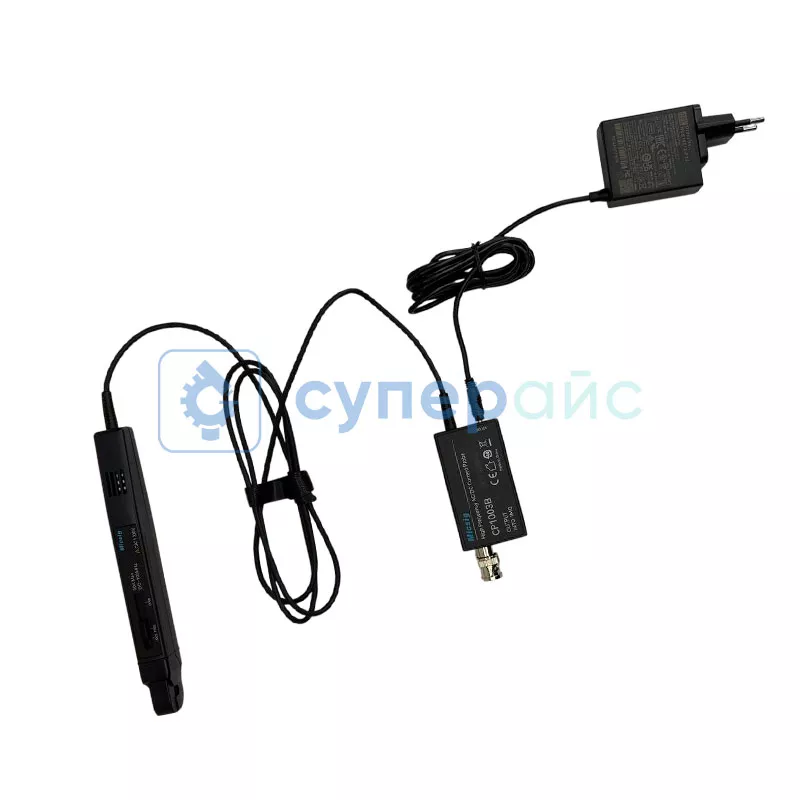

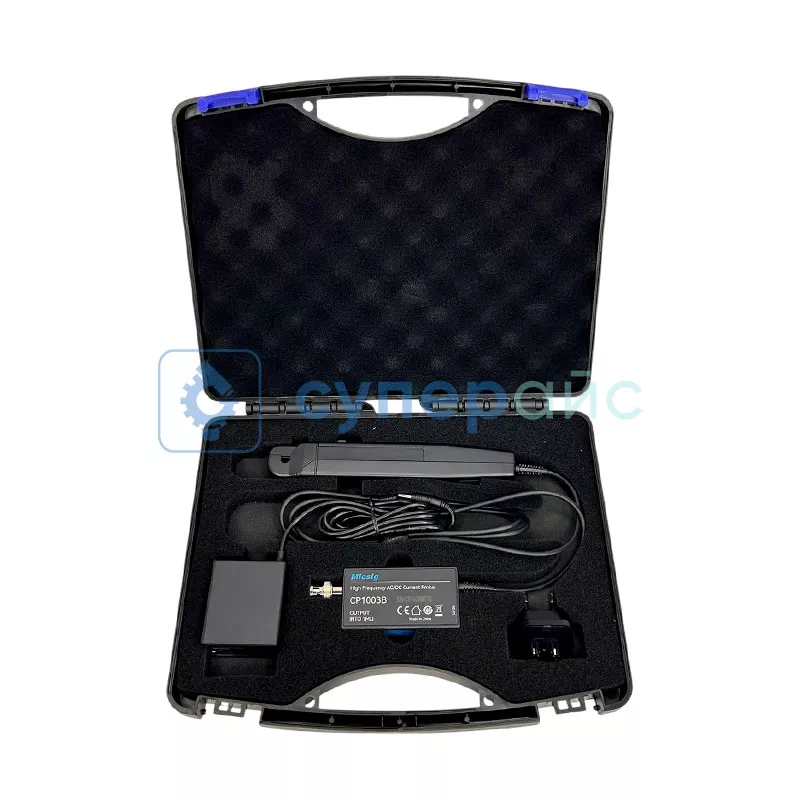

| Комплектация | пробник Micsig CP1003B – 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица токовых пробников Micsig
| Характеристики | CP503B | CP1003B | CP2100A | CP2100B |
| Полоса пропускания | 50 МГц | 100 МГц | 800 кГц | 2 МГц |
| Диапазон измерений | 6 / 30 А | 6 / 30 А | 10 / 100 А | 10 / 100 А |
| Время нарастания | ≤ 7 нс | ≤ 3,5 нс | 437,5 нс | 140 нс |
| Длина кабеля | 1 м | 1 м | 2,28 м | 2,28 м |
| Индикатор перегрузки | светодиодный | |||
| Входное напряжение | DC 5 В | |||
| Интерфейс | BNC | BNC | USB | USB |

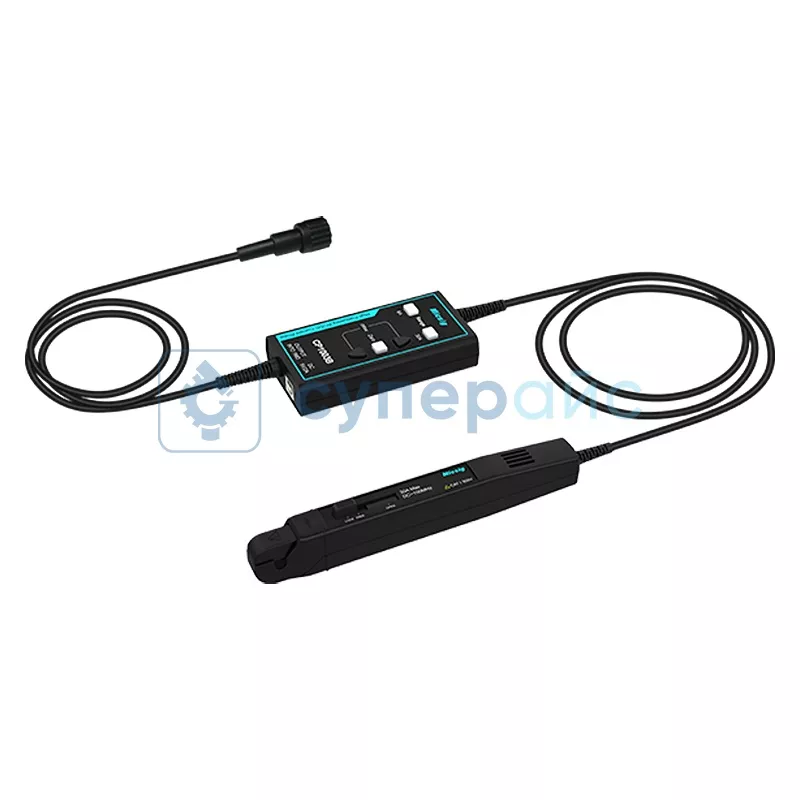

Пробник токовый Micsig CP1003B
Пробник для осциллографа Micsig CP1003B – это вспомогательное измерительное устройство, которое применяют вместе с осциллографами. Модель помогает исследовать форму сигнала без вмешательства в цепь. Ниже — некоторые вопросы, которые могут возникать у интересующихся прибором, и ответы на них.

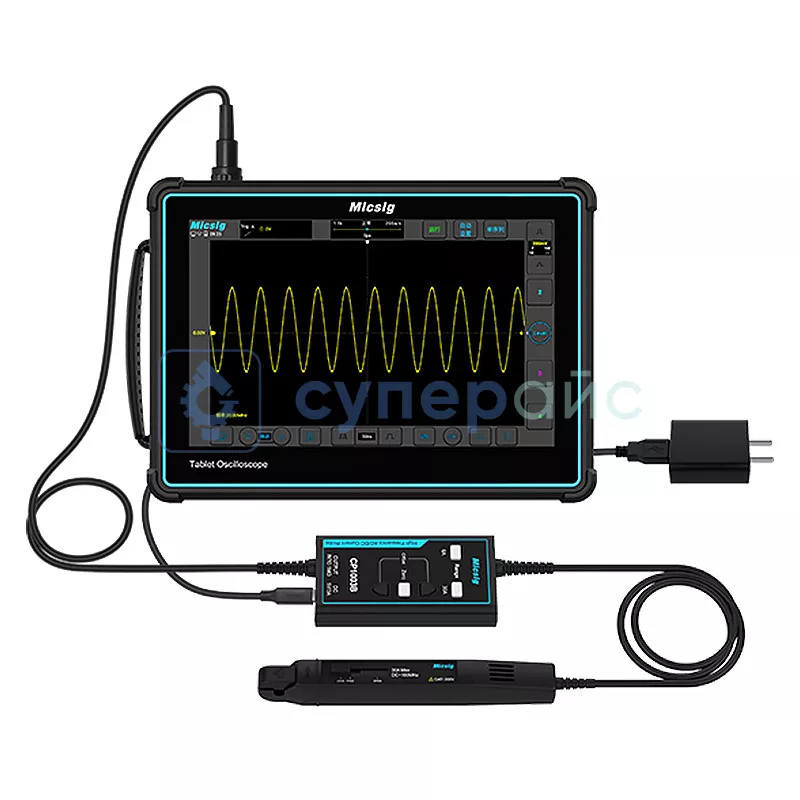

Зачем нужен пробник тока при работе с осциллографом?
Аксессуар позволяет увидеть колебания тока. Такой подход сохраняет изоляцию объекта во время съёма данных, поэтому измерения становятся безопасными.
Что даёт наличие интерфейса BNC?
Интерфейс стандарта BNC устанавливает совместимость устройства с широким кругом осциллографов.
Какую роль играет полоса пропускания в работе пробника?
Полоса пропускания определяет диапазон частот, которые прибор может измерять с должной точностью.
Как распознаётся перегрузка устройства?
Индикатор перегрузки подаёт сигнал в форме мигающего света. Это помогает избежать выхода прибора из строя при превышении предельного тока.
Какие рабочие преимущества даёт длина кабеля?
Один метр кабеля позволяет разместить прибор в удобной точке относительно цепи.
Дополнительные свойства конструкции:
- вес менее килограмма;
- небольшие габариты управляющего модуля;
- выдерживает рабочие температуры до 50 градусов Цельсия.
Типичное применение:
- диагностика автомобильной электроники;
- исследование переходных токов моторов;
- анализ работы исполнительных компонентов.
Документация и ПО Micsig CP1003B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации токового пробника Micsig серии CP
Язык:
Русский
Размер и тип:
734 КБ,
pdf
