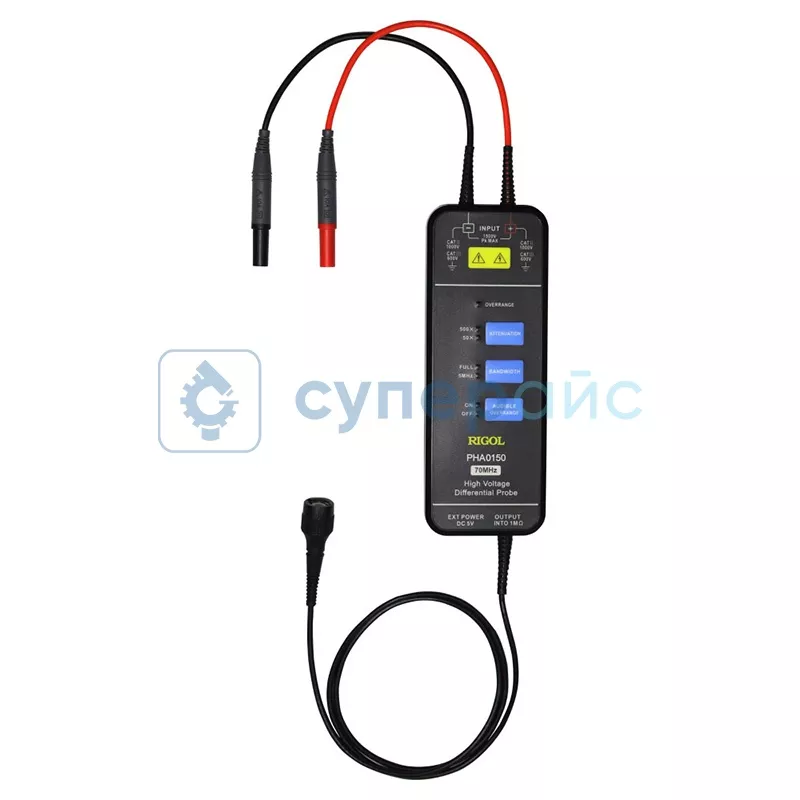

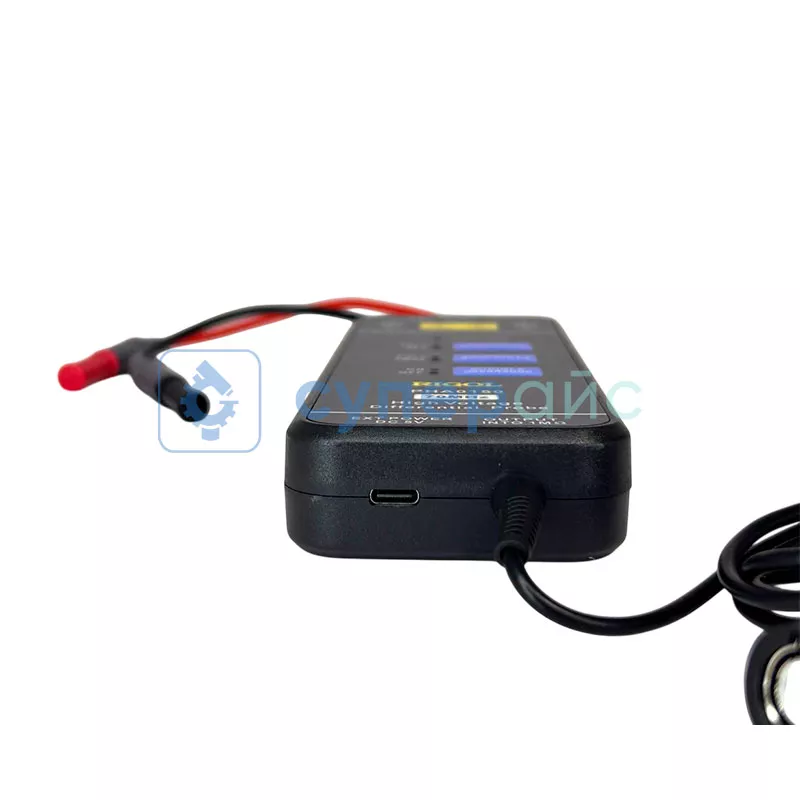

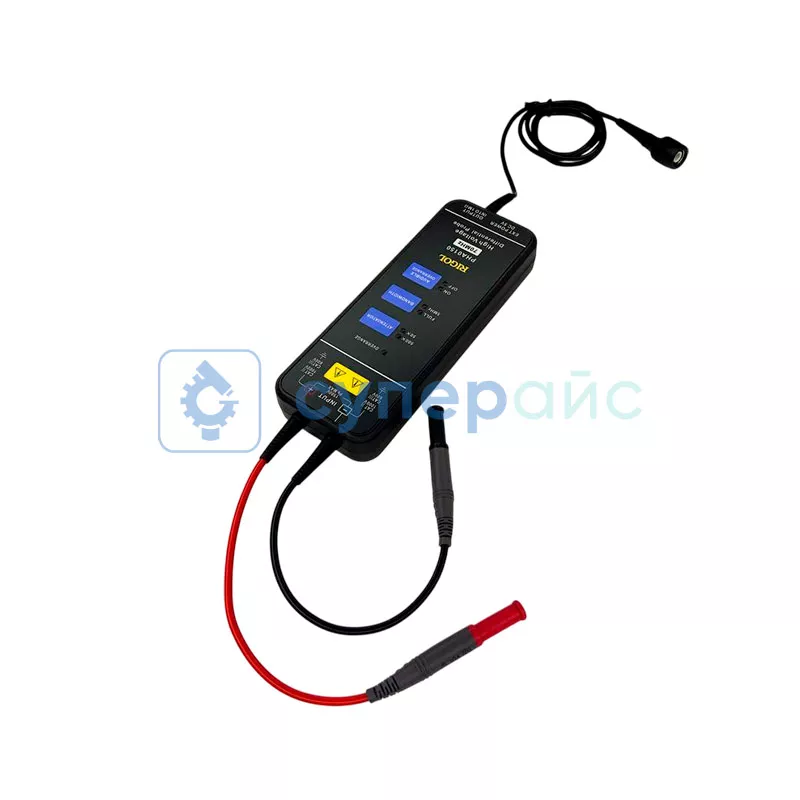

Дифференциальный пробник RIGOL PHA0150
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL PHA0150
Общие данные
Основные характеристики
Общие характеристики
Автомобильная диагностика
Обучение и научные исследования
Описание RIGOL PHA0150
Технические характеристики RIGOL PHA0150
| Полоса пропускания | 70 МГц |
| Максимальная измеримая разница |
50X: ± 150 В 500X: ± 1500 В |
| Время нарастания | ≤ 5 нс |
| Точность преобразования | ± 2 % |
| Синфазное напряжение (постоянный ток + пиковое напряжение переменного тока) | ± 1500 В |
| Максимальное входное напряжение относительно заземления |
600 В CAT III 1000 В CAT II |
| Входное сопротивление |
несимметричный вход, относительно GND: 5 МОм ±1 % дифференциальный вход: 10 МОм ±1 % |
| Входная емкость |
несимметричный вход, относительно GND: < 4 пФ дифференциальный вход: < 2 пФ |
| Коэффициент подавления синфазного сигнала |
DC: > 80 дБ 100 кГц: > 60 дБ 1 МГц: > 50 дБ 3,2 МГц: > 30 дБ 50 МГц: > 26 дБ |
| Входной отраженный шум |
50X: < 50 мВ 500X: < 300 мВ |
| Порог срабатывания индикатора перегрузки |
50X: 153 В ±3 500X: 1530 В ±30 |
| Пороговое значение превышения напряжения | 50X: 153 В ±3 |
| Показательное значение | 500X: 1530 В ±30 |
| Задержка | 21 нс |
| Ограничение полосы пропускания (5 МГц) | ≥-3 дБ |
| Индикатор превышения диапазона (красный) | есть |
| Звуковая индикация превышения диапазона | есть (доступно включение/выключение) |
| Автосохранение | есть |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| Длина кабеля | 1 м |
| Размеры зонда | 176 x 65 x 25 мм |
| Размер изолированного зажим для плунжерного крючка | 152 x 50 x 13 мм |
| Размер зажима типа "аллигатор" | 106 x 43 x 16 мм |
| Длина входного кабеля | 280 мм |
| Рабочая температура | 0 - 50 °C, относительная влажность ≤ 85 % |
| Температура хранения | -30 - 70 °C, относительная влажность ≤ 90 % |
| Габариты упаковки | 455 х 330 х 115 мм |
| Вес нетто | 216 г |
| Вес брутто | 1,15 кг |

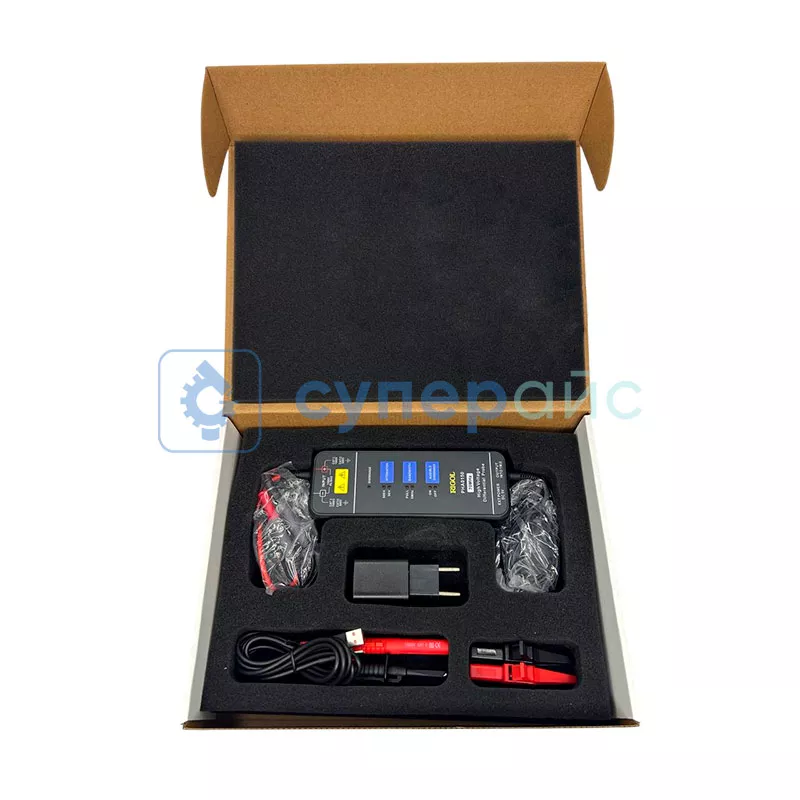

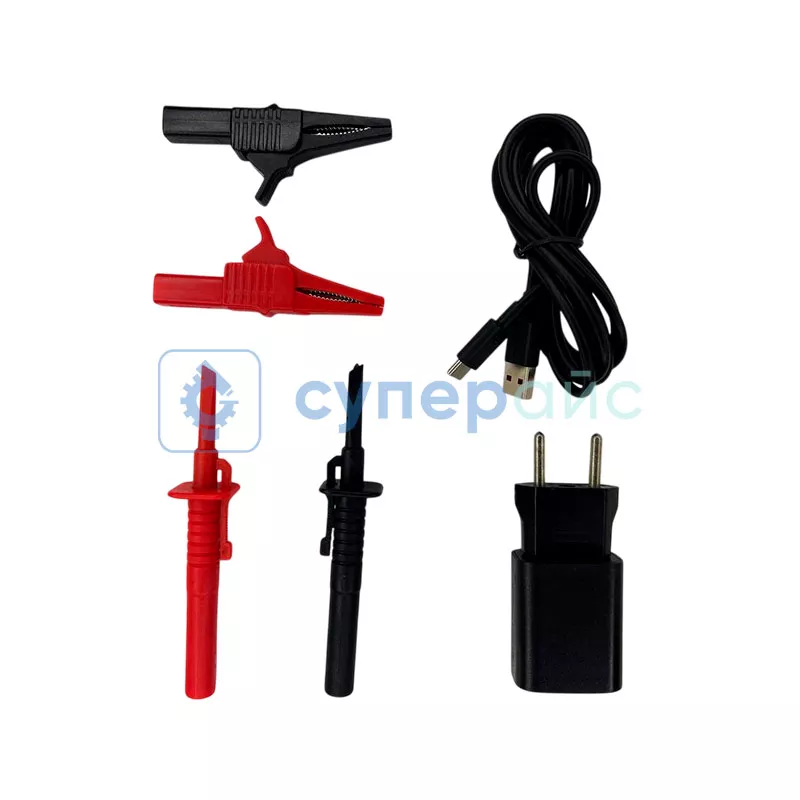

| Комплектация |
пробник RIGOL PHA0150 – 1 шт пара зажимов типа "крокодил" – 1 шт пара изолированных крючковых зажимов – 1 шт кабель USB Type-C – 1 шт адаптер питания – 1 шт руководство пользователя – 1 шт |
| Совместимость |
Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц) Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus Двухканальный осциллограф RIGOL DHO1202 Настольный осциллограф RIGOL DS2202A Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц) Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц) Цифровой осциллограф смешанных сигналов Rigol MSO7014 Цифровой осциллограф RIGOL MSO5072 Запоминающий осциллограф RIGOL MSO2202A Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц) Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц) Осциллограф цифровой настольный RIGOL DHO914S Осциллограф настольный RIGOL DHO914 Осциллограф цифровой настольный RIGOL DHO924 |
Обзорная таблица пробников осциллографов RIGOL
| Характеристики | PHA0150 | PHA2150 | PHA1150 |
| Полоса пропускания | 70 МГц |
50X: 160 МГц 500X: 200 МГц |
100 МГц |
| Время нарастания | ≤ 5 нс |
50X: ≤ 10 нс 10X: ≤ 1 нс |
≤ 3,5 нс |
| Точность преобразования | ± 2 % | ||
| Выходное сопротивление | 50 Ом | ||
| Время задержки | 21 нс | 16 нс | 16 нс |
| Звуковая индикация перегрузки | есть | ||
| Входная емкость |
несимметричный вход, относительно GND: < 4 пФ дифференциальный вход: < 2 пФ |
||
| Длина кабеля | 1 м | ||
Вспомогательный пробник RIGOL PHA0150
Токовый пробник RIGOL PHA0150 – это специализированный аксессуар к осциллоскопу, предназначенный для измерения напряжения и тока в электрических цепях.
Модель представляет собой щуп для осциллографа, отличающийся высокой точностью преобразования и широким диапазоном измерения.
Этот вспомогательный компонент используется для подключения к испытуемому устройству и отображает амплитудно-временные характеристики сигналов на дисплее основного прибора.
PHA0150 обеспечивает надежную защиту от перегрузки, что позволяет использовать измерительное оборудование в условиях повышенного напряжения и тока.
Импеданс пробника помогает проводить точные измерения, минимально влияя на работу тестируемого устройства.
Полоса пропускания 70 МГц позволяет использовать модель для работы с высокочастотными сигналами.
Встроенный индикатор перегрузки сигнализирует о превышении допустимого предела, чтобы пользователь мог своевременно принять необходимые меры.
Оснащен функцией автосохранения настроек для удобной работы в несколько сеансов.
Дифференциальный пробник RIGOL PHA0150 станет полезным инструментом для инженеров, сервисных специалистов, которые ремонтируют электронику, и разработчиков электронных устройств.
Документация и ПО RIGOL PHA0150
Отзывы RIGOL PHA0150
Получил через 4 дня после оплаты, в комплекте зажимы, адаптер, шнур тайп си и инструкция. Работает. Точность высокая. Оценил функцию автосохранения, удобно. Хороший, качественный пробник. Рекомендую.
Здравствуйте, Михаил!
Благодарим вас за отзыв и за то, что поделились впечатлениями от покупки. Очень приятно слышать, что доставка была быстрой, комплект оказался полным, а сам пробник — точным и удобным в работе.
Особенно рады, что вы оценили функцию автосохранения — знаем, насколько она упрощает работу, особенно при частом измерении. Ваше одобрение и рекомендация — лучшая награда для нас.
Желаем вам точных измерений и надежных результатов! Будем рады видеть вас снова в нашем интернет-магазине.
С уважением, Администрация магазина Суперайс
Классный пробник брал в основном из-за функции автосохранения, не пожалел. Вещь качественная, работает отлично, защищает от перегрузки, помогает в работе очень хорошо. Спасибо магазину за товар
Здравствуйте, Александр!
Спасибо за ваш отзыв и высокую оценку дифференциального пробника RIGOL PHA0150. Приятно слышать, что устройство оправдало ожидания и оказалось полезным в работе. Функция автосохранения действительно делает использование удобнее и безопаснее, особенно при регулярных измерениях.
Рады, что вы остались довольны покупкой и качеством обслуживания. Благодарим за доверие к нашему магазину!
С уважением, Администрация магазина Суперайс
