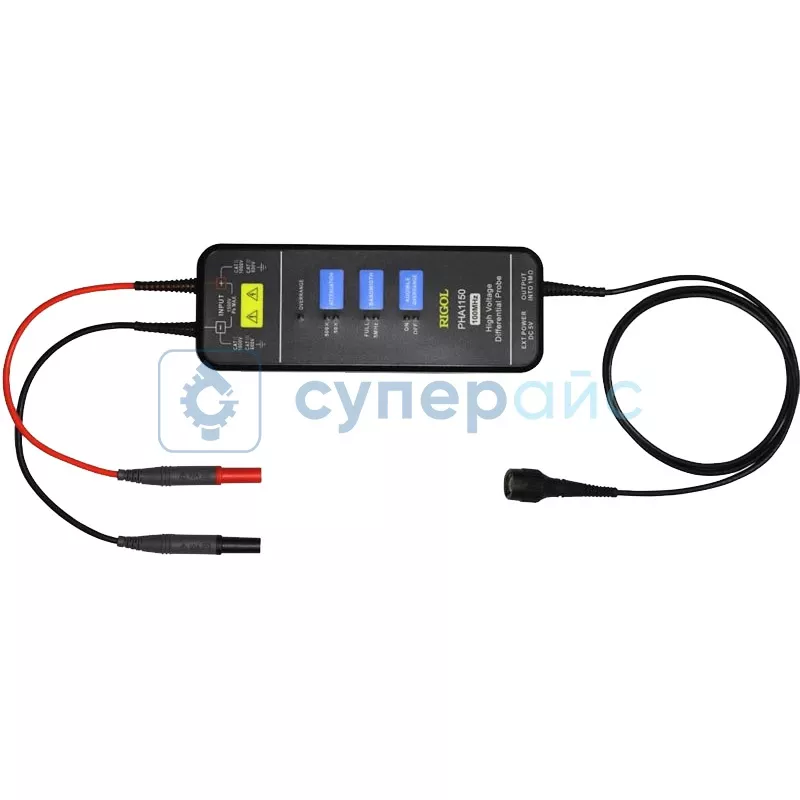

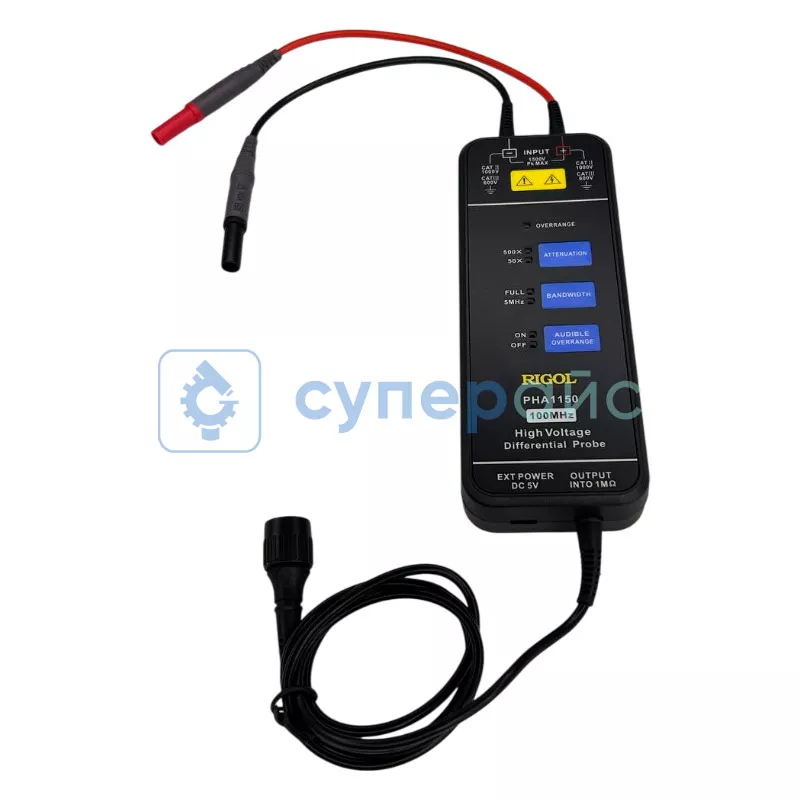

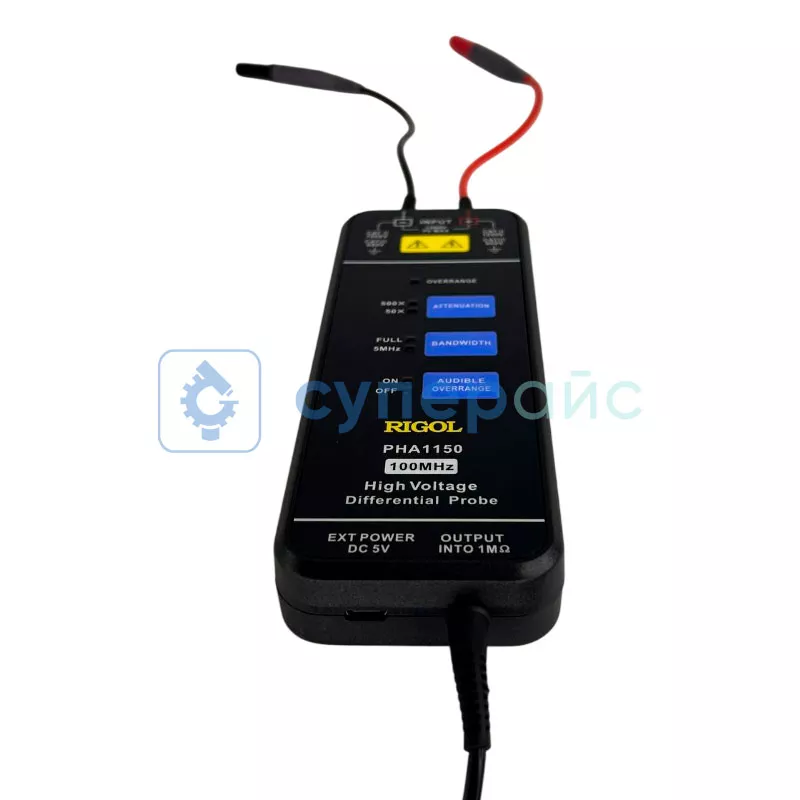

Дифференциальный пробник RIGOL PHA1150
Код товара: 24345
Гарантия 6 месяцев
О товаре Дифференциальный
Полоса пропускания: 100 МГц
Время нарастания: ≤ 3,5 нс
Задержка: 16 нс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Дифференциальный
Полоса пропускания: 100 МГц
Время нарастания: ≤ 3,5 нс
Задержка: 16 нс
Технические характеристики RIGOL PHA1150
| Полоса пропускания | 100 МГц |
| Максимальная измеримая разница |
50X: ± 150 В 500X: ± 1500 В |
| Время нарастания | ≤ 3,5 нс |
| Точность преобразования | ± 2 % |
| Синфазное напряжение (постоянный ток + пиковое напряжение переменного тока) | ± 1500 В |
| Максимальное входное напряжение относительно заземления |
600 В CAT III 1000 В CAT II |
| Входное сопротивление |
несимметричный вход, относительно GND: 5 МОм ± 1 % дифференциальный вход: 10 МОм ± 1 % |
| Входная емкость |
несимметричный вход, относительно GND: < 4 пФ дифференциальный вход: < 2 пФ |
| Коэффициент подавления синфазного сигнала |
DC: > 80 дБ 100 кГц: > 60 дБ 1 МГц: > 50 дБ 3,2 МГц: > 30 дБ 50 МГц: > 26 дБ |
| Входной отраженный шум |
50X: < 50 мВ 500X: < 300 мВ |
| Порог срабатывания индикатора перегрузки |
50X: 153 В ± 3 В 500X: 1530 В ± 30 В |
| Пороговое значение превышения напряжения | 50X: 153 В ± 3 В |
| Показательное значение | 500X: 1530 В ± 30 В |
| Задержка | 16 нс |
| Индикатор превышения диапазона | есть |
| Звуковая индикация превышения диапазона | есть |
| Автосохранение | есть |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| Длина кабеля | 1 м |
| Размеры зонда | 176 x 65 x 25 мм |
| Размер изолированного зажим для плунжерного крючка | 152 x 50 x 13 мм |
| Размер зажима типа "аллигатор" | 106 x 43 x 16 мм |
| Длина входного кабеля | 280 мм |
| Рабочая температура | 0 - 50 °C, относительная влажность ≤ 85 % |
| Температура хранения | - 30 - 70 °C, относительная влажность ≤ 90 % |
| Габариты упаковки | 455 х 330 х 115 мм |
| Вес нетто | 220 г |
| Вес брутто | 630 г |

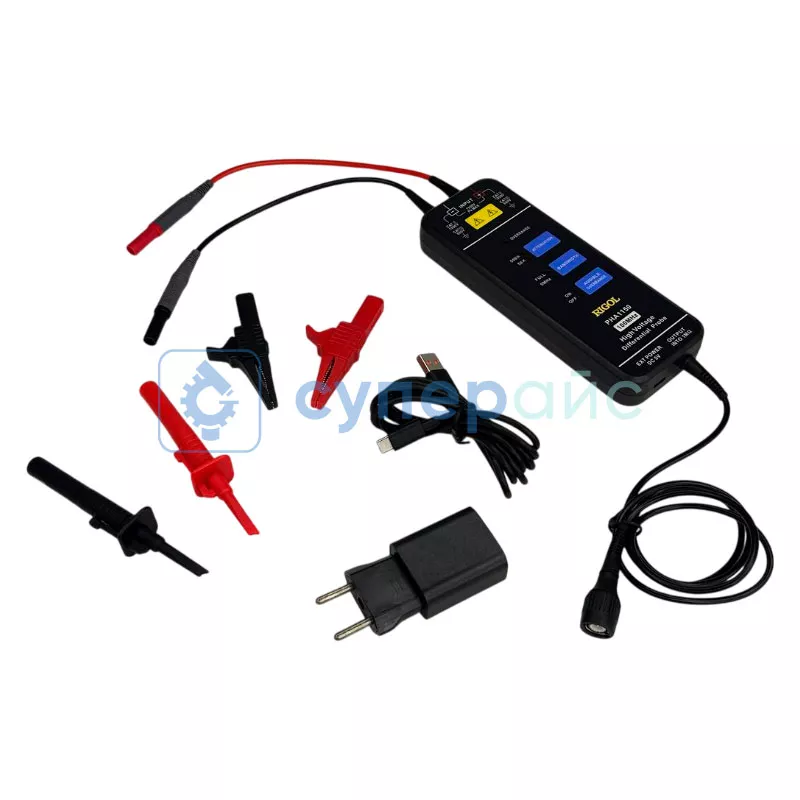

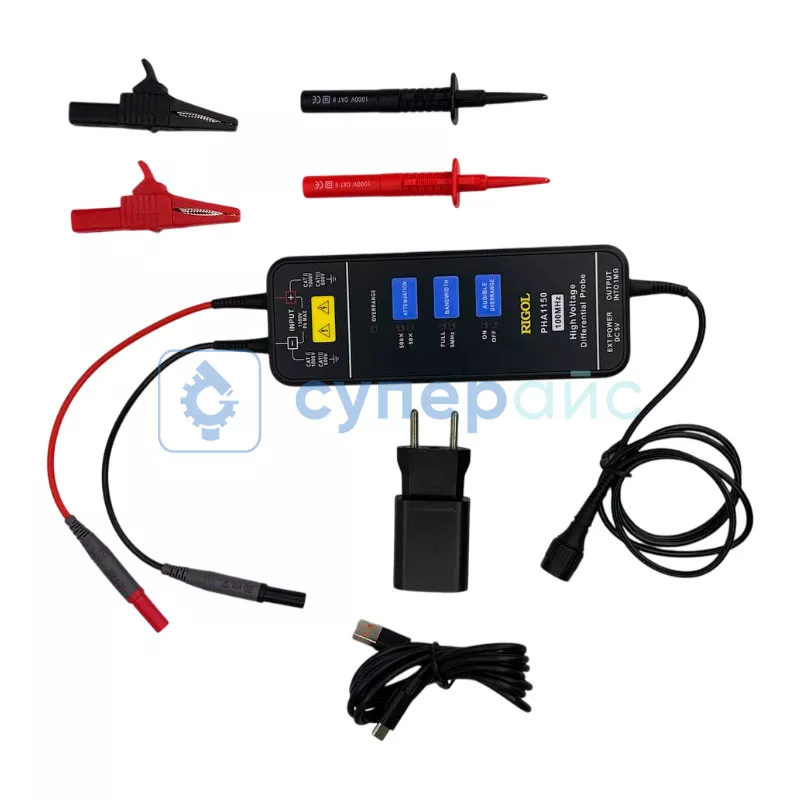

| Комплектация | пробник RIGOL PHA1150 - 1 шт |
| Совместимость |
Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц) Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus Двухканальный осциллограф RIGOL DHO1202 Настольный осциллограф RIGOL DS2202A Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц) Цифровой осциллограф смешанных сигналов Rigol MSO7014 Цифровой осциллограф RIGOL MSO5072 Запоминающий осциллограф RIGOL MSO2202A Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц) Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц) Осциллограф цифровой настольный RIGOL DHO914S Осциллограф настольный RIGOL DHO914 Осциллограф цифровой настольный RIGOL DHO924 |
Обзорная таблица пробников осциллографов RIGOL
| Характеристики | PHA0150 | PHA2150 | PHA1150 |
| Полоса пропускания | 70 МГц |
50X: 160 МГц 500X: 200 МГц |
100 МГц |
| Время нарастания | ≤ 5 нс |
50X: ≤ 10 нс 10X: ≤ 1 нс |
≤ 3,5 нс |
| Точность преобразования | ± 2 % | ||
| Выходное сопротивление | 50 Ом | ||
| Время задержки | 21 нс | 16 нс | 16 нс |
| Звуковая индикация перегрузки | есть | ||
| Входная емкость |
несимметричный вход, относительно GND: < 4 пФ дифференциальный вход: < 2 пФ |
||
| Длина кабеля | 1 м | ||

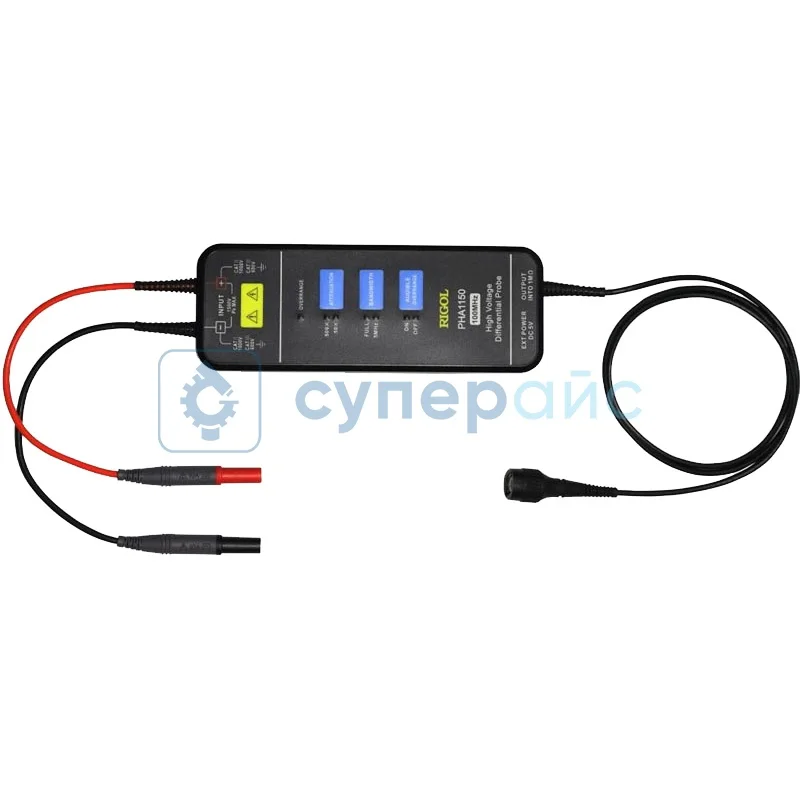

Дифференциальный пробник RIGOL PHA1150
Пробник дифференциальный RIGOL PHA1150 расширяет функциональность осциллографов при измерении электрических сигналов. Предлагаемый высокотехнологичный аксессуар помогает измерять сигналы в сложных электрических схемах и получать точные показания.
Дифференциальный принцип работы означает, что пробник устраняет синфазные помехи. Это повышает точность измерений в силовой электронике.
Полоса пропускания 100 МГц даёт значительные возможности в части анализа сигналов. Оборудование с такой полосой пропускания применяют для исследования быстропротекающих процессов.
Время нарастания ≤ 3,5 нс характеризует скорость реакции пробника на резкие изменения входного сигнала. RIGOL PHA1150 подходит для точного измерения формы импульсов в цифровых схемах.
Задержка 16 нс указывает на временной сдвиг между входным сигналом пробника. Знание этого параметра помогает компенсировать задержку при точных измерениях временных характеристик сигналов.
Длина кабеля (1 м) означает достаточный запас для удобного манипулирования щупом ближе к точке измерения. Размеры зонда 176 x 65 x 25 мм дают комфортный захват и устойчивость при позиционировании. Доступна функция автосохранения, которая экономит время при работе. При превышении диапазона срабатывает звуковая индикация.
PHA1150 будет полезен инженерам-электронщикам и разработчикам цифровых устройств. Профессионалы применяют такой пробник при отладке высокочастотных трактов, инженеры используют при тестировании плат, а техникам прибор будет полезен при повседневных проверках.
Аксессуар совместим с большим списком осциллографов RIGOL, полный перечень моделей приведёт в таблице характеристик.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
