Анализатор спектра RIGOL DSA710

Код товара: 913

guarantee Гарантия 36 месяцев

RIGOL

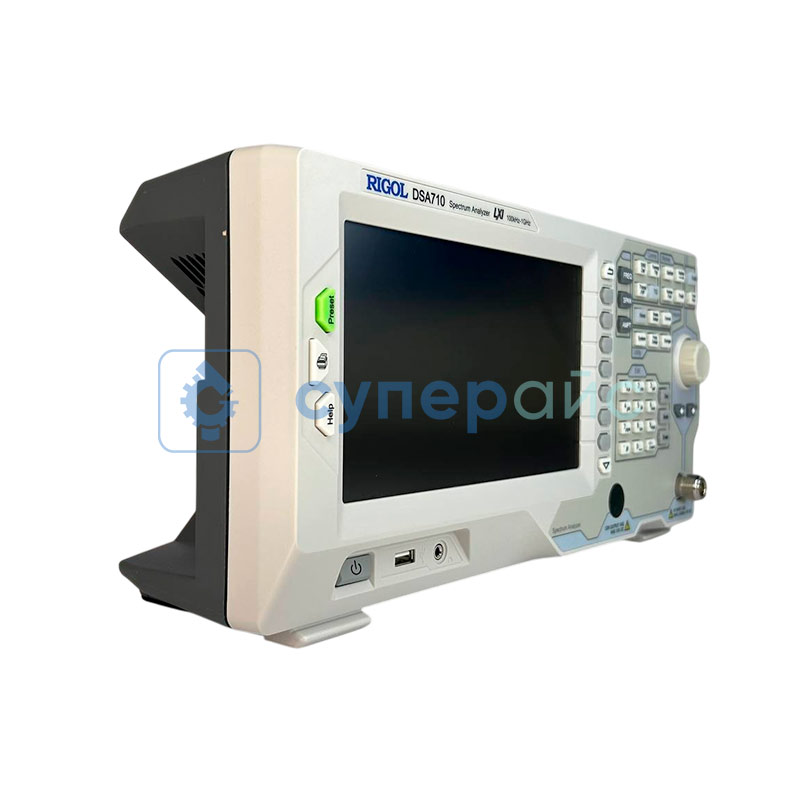

Анализатор спектра RIGOL DSA710 фото 1
Анализатор спектра RIGOL DSA710 фото 1
Анализатор спектра RIGOL DSA710 фото 2

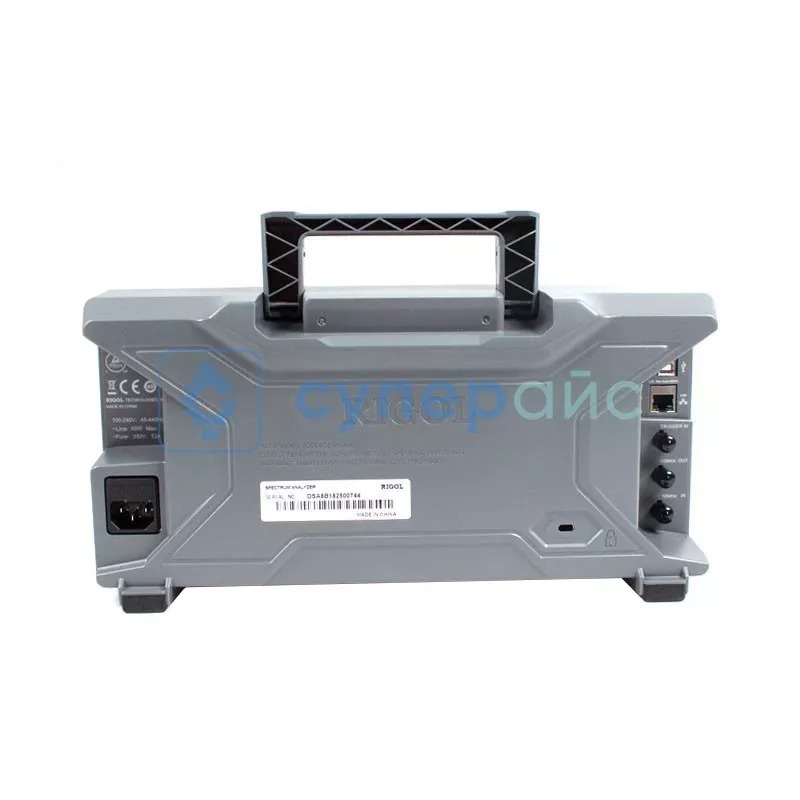

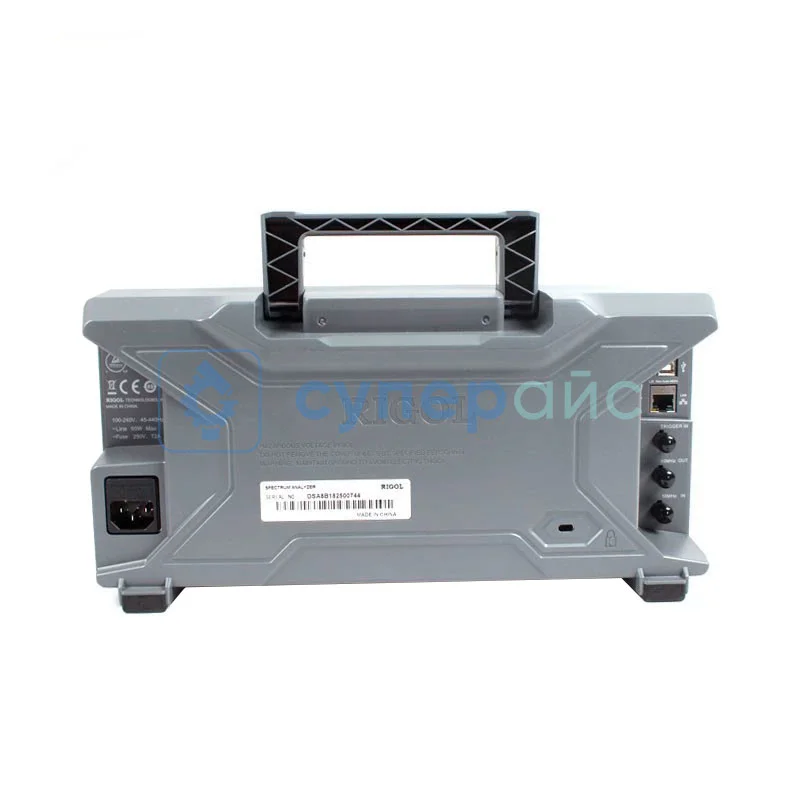

Анализатор спектра RIGOL DSA710 фото 3
О товаре
Шумомер RIGOL DSA710 со встроенным флеш-диском
TFT-дисплей
Диапазон частот: 100 кГц - 1 ГГц
Разрешение: 1 Гц
Средний уровень шума: <-90 дБм
208 849 руб.
-50%
Ваша скидка
Ваша экономия
-50%
104 425 руб.
104 424 руб.
104 424 руб.
Купить в 1 клик
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 1 шт.
О товаре
Шумомер RIGOL DSA710 со встроенным флеш-диском
TFT-дисплей
Диапазон частот: 100 кГц - 1 ГГц
Разрешение: 1 Гц
Средний уровень шума: <-90 дБм

Технические характеристики RIGOL DSA710

Частота
Частотный диапазон 100 кГц - 1 ГГц
Разрешение 1 Гц
Точность ±[(время с момента последней калибровки x скорость старения)+стабильность температуры + точность калибровки]
Точность первоначальной калибровки < 1 ppm
Температурная стабильность источника опорной частоты 0℃ to 50℃ , до 25℃
< 2 ppm
Изменение погрешности источника опорной частоты < 2 ppm/год
Погрешность измерения частоты Разрешение маркера: полоса обзора / (кол.точек развертки-1)
Погрешность:± (индицируемая частота × погрешность опорной частоты + 1% Ч полоса обзора + 10% Ч полоса пропускания + разрешение маркера)
Счетчик частоты Разрешение: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность: ± (индицируемая частота Ч погрешность опорной частоты + разрешение счетчика)
Полоса обзора Нулевая, 100 Гц - 1 ГГц
Погрешность полосы обзора ± полоса обзора / (кол.точек развертки-1)
Плотность фазовых шумов 10 кГц: <-80 дБн/Гц
100 кГц: <-100 дБн/Гц
Полоса пропускания
Полоса пропускания ПЧ (-3 дБ ) 100 Гц - 1 МГц,с шагом 1-3-10
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) 200 Гц, 9 кГц, 120 кГц
Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц - 3 МГц, с шагом 1-3-10
Амплитуда
Диапазон измерения уровня Уровень собственных шумов - +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ) 50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц без предусилителя:
100 кГц - 1 МГц: <-90 дБм, типично -110 дБм
1 МГц - 1 ГГц: <-100 дБм, типично -110 дБм
с предусилителем:
100 кГц - 1 МГц: <-110 дБм-, типично -130 дБм
1 МГц - 1 ГГц: <-120 дБм, типично -130 дБм
Частотный отклик
(fe ≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) без предусилителя: < 0,7 дБ
с предусилителем:< 1,0 дБ
Аттенюатор Предел ослабления: 0 - 30 дБ, с шагом 1 дБ
Погрешность переключения(центральная частота=50 МГц, относит. 10 дБ):< 0,5 дБ
Абсолютная амплитудная погрешность (центральная частота=50 МГц, пик. детектор, предусилитель выключен, ± 0.4 дБ ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC-30 ºC):
Установка опорного уровня
Диапазон -100 дБм - +20 дБм с шагом 1 дБ
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0 дВ, f c>10 МГц, 20 ºC to 30 ºC)
<1,5 дБ
Гармонические искажения 2-го порядка (центральная частота 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)
SHI: +40 дБм
Интермодуляционные искажения 3-го порядка (центральная частота 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ)
TOI: +10 дБм (центральная частота >30 МГц)
Проникновение центральной частоты <-60 дБн
Побочные сигналы
Собственные комбинационные помехи (вх.терминатор 50 Ом, аттенюатор = 0 дБ) <-88 дБм, типично
Переключение разрешения по полосе пропускания (относит. 1 кГц RBW) <0,1 дБ
Логарифмическая шкала 1 дБ - 200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)
Операции над графиками очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Развёртка
Диапазон 10 мс -1000 с (диапазон ≥ 100 Гц)
20 мкс -1000 с (нулевой обзор)
Предусилитель
Усиление 100 кГц - 1 ГГц 20 дБ (штатно)
Непрерывный захват сигнала (опция SSC-DSA)
Диапазон измерения 202 кГц
Скорость измерения 650 спектр/с
Входы\выходы
ВЧ вход Соединитель N-типа (female); 50 Ом
Вход/выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)
Вход 10 МГц
Частота 10 МГц±5 ppm
уровень 0 дБм - 10 дБм
Выход 10 МГц
Частота 10 МГц
уровень +3 дБм - 10 дБм, +8 дБм типично
Вход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)
GPIB опция, через соединитель USB-GPIB
Запуск
Источник запуска свободный, видео, внешний
Внешний запуск 5 В, TTL уровень
Дисплей Графический цветной TFT ЖК, разрешение: 800 х 480, размер 8”, 64 тысячи цветов
Поддержка принтера Протокол PictBridge
Сохранение в память USB флэш устройство (не идет в комплекте)
Встроенный флэш диск
Общие характеристики
Напряжение питания Входное напряжение: AC 100 В - 240 В/ 45 Гц - 440 Гц
Потребляемая мощность 35 Вт, типично
50 Вт, максимально
Габариты 361,6 x 178,8 х 128 мм
Рабочая температура 0°С - 50°С
Относит.влажность ≤95% (0°С - 30 °С)≤75% (30 °С - 40 °С)
Вес нетто 4,25 кг
Вес брутто 5,15 кг

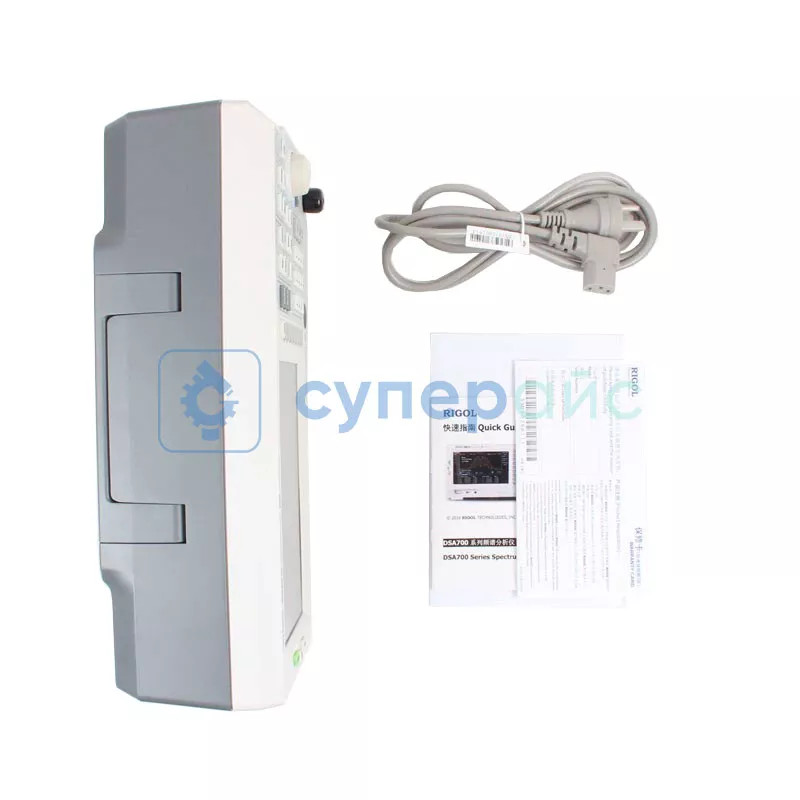

Комплектация анализатор спектра RIGOL DSA710 - 1 шт
кабель питания - 1 шт

Спектроанализатор RIGOL DSA710

Исследование частотных характеристик электронных сигналов требует точных инструментов, способных предоставить надёжные результаты для анализа. Спектроанализатор с сохранением данных RIGOL DSA710 — это высокоточное устройство, разработанное для профессиональных задач в области радиоэлектроники и телекоммуникаций.

Функциональный инструмент для точных измерений

Прибор позволяет выполнять высокоточные измерения частоты с лёгкой адаптацией под условия эксперимента. Он получил интуитивно понятный интерфейс, что делает его простым в использовании даже для начинающих специалистов.

Преимущества модели:

  • Обладает полосой пропускания 100 кГц — 1 ГГц, позволяющей выполнять измерения на различных частотах с высокой точностью.
  • Поддерживает разрешение 1 Гц, что гарантирует детальный анализ спектра сигналов.
  • Встроенный аттенюатор предоставляет возможность корректного измерения даже при высоких уровнях сигнала.
  • Сохранение результатов на встроенную Flash-память или внешнее USB-устройство позволяет анализировать их в дальнейшем и делиться с коллегами.

Анализатор спектра RIGOL DSA710 — это функциональный инструмент для профессионального анализа радиочастотных сигналов. Благодаря расширенному диапазону частот, простоте эксплуатации и функции сохранения результатов, он станет востребованным инструментом для любой лаборатории или проекта.

Обзорная таблица анализаторов спектра Rigol

Характеристики DSA710 DSA705
Минимальная частота 100 кГц
Максимальная частота 1 ГГц 500 МГц
Диапазон полосы пропускания 100 Гц - 1 MГц
Средний уровень шума -90 дБм
Тип спектроанализатора Цифровой
Принцип действия Параллельный (многоканальный)
Встроенный дисплей Да
Интерфейс передачи данных USB/ LAN
Вид исполнения Настольное

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
