Как работает анализатор спектра: назначение, применение, обзор моделей

Как работает анализатор спектра: назначение, применение, обзор моделей

анализаторы спектра

Любая специализированная лаборатория оборудуется различным инструментарием. В первую очередь это источники стабилизированного тока, а также некоторый измерительный инструмент: мультиметры, осциллографы, генераторы и тестеры. Все они помогают провести надежные и точные измерения.

При проведении большинства измерений достаточно сведений об амплитудно-временных параметрах исследуемых сигналов. Однако часто требуется проанализировать их амплитудно-частотные параметры. В такой ситуации используют специальный измерительный инструмент - спектроанализатор.

Причина, которая требует частотного анализа сигнала – это её несинусоидальность. Любая несинусоидальная волна может быть представлена как сумма нескольких синусоидальных волн, имеющих различную гармонику. Особенность этого в том, что некоторые из гармонических составляющих могут иметь существенные амплитудные значения. Это может привести к внесению серьёзных искажений в другие параллельно передаваемые данные, а также дестабилизировать нормальное функционирование ряда электронных блоков и компонентов.

Материал обновлён 12.01.2023
Время чтения: 25 минут

В этой статье рассмотрим:

Общие сведения

Что представляет собой анализатор спектра?

Анализатор спектра (АС) – это устройство, позволяющее визуализировать, проводить измерения, а также анализировать принимаемую информацию в спектральной области.

Что показывает анализатор спектра?

Спектроанализатор позволяет представить поступающую в него информацию в виде спектрограммы. Но что такое спектрограмма? На самом деле она представляет собой распределение энергии принятого импульса по частотам, то есть нам демонстрируется его амплитудно-частотная характеристика

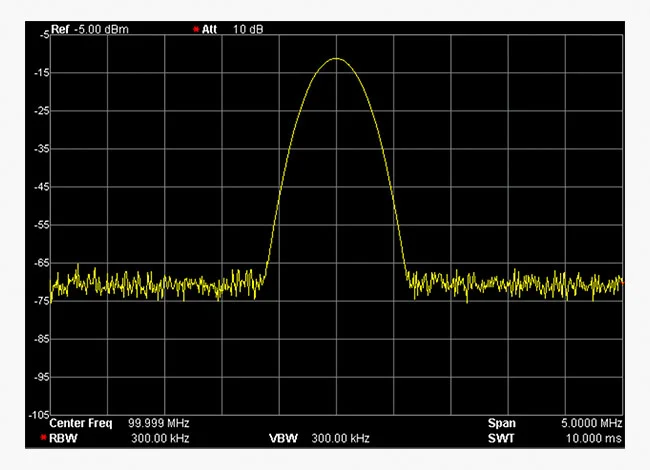

Сонограмма анализатора спектра
Пример демонстрации спектрограммы.

Чем отличается анализатор спектра от осциллографа?

АС регистрирует подаваемое напряжение и преобразует его, раскладывая в частотной области в виде спектрограммы. Также еще её называют спектральной диаграммой. В противовес осциллографам, которые отображают амплитудно-временную характеристику (АВХ), спектроанализаторы отображают амплитудно-частотную характеристику (АЧХ).

Более подробно о сравнении этих приборов вы можете узнать из нашей статьи.

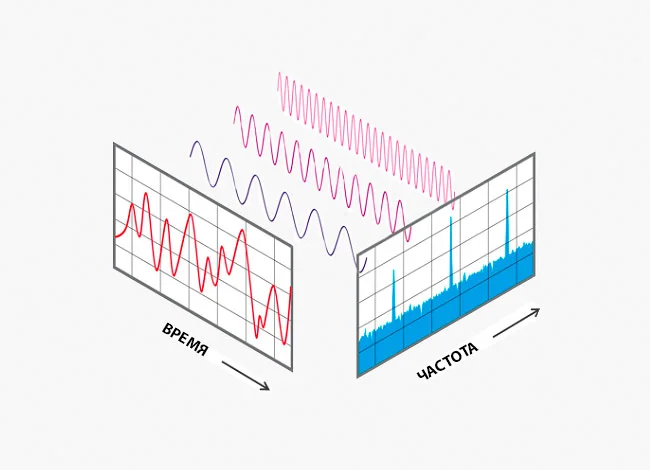

График относительно времени частоты
Представление информации во временной, а также в частотной области.

Для чего нам нужны анализаторы?

АС даёт возможность представить анализируемую информацию в частотной форме. Это позволяет оценить уровень амплитуды на различных частотах в пределах исследуемого интервала, а также определить какие гармоники являются ведущими

Этот важный инструмент используется при выполнении множества работ. Так, например его применяют для:

  • измерений характеристик принимаемых и передаваемых данных в радиочастотной области;
  • тестирования кабельных телекоммуникационных систем;
  • оценки совместимости приемных и передающих устройств;
  • наладки радиоаппаратуры, мобильного и телекоммуникационного оборудования;
  • оценки соответствия стандартам радиопередающих устройств;
  • диагностики и калибровки генераторов;
  • реставрирования и редактирования акустических записей;
  • а также в иных областях науки и техники.

Какие компоненты входят в состав анализатора?

Спектроанализаторы могут выполняться как на базе супергетеродинных анализаторов, так и на основе блоков, использующих быстрое преобразование Фурье (БПФ или FFT). Рассмотрим обе конструкции, разберем их структуру и принцип работы.

Супергетеродинные модели

Супергетеродинные модели состоят из таких компонентов, как высокочастотный (ВЧ) аттенюатор, смеситель, фильтр промежуточной частоты (ПЧ), детектор, генератор развертки, гетеродин, а также блок отображения.

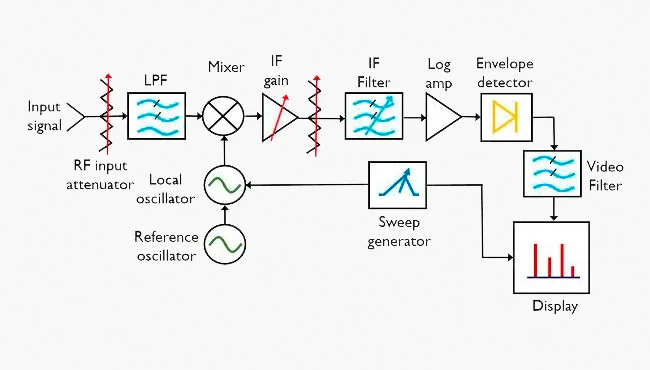

Супергетеродинный анализатор
Блок-схема гетеродинного аппарата.

Итак, давайте теперь разберемся с операцией, выполняемой каждым блоком в отдельности.

  • Высокочастотный входной аттенюатор (RF input attenuator): используется для оптимизации уровня сигнала (снижения его амплитуды и мощности) без каких-либо потерь и искажений. Также он обеспечивает защиту устройства от перегрузки.
  • Низкочастотный фильтр (LPF – Low pass filter): отсекает высокочастотные составляющие и пропускает только те, что находятся ниже границы среза. Вместо LPF может использоваться преселектор. Он выполняет функции настраиваемого полосового фильтра, подавляя все частотные составляющие (ЧС) помимо выбранного диапазона.
  • Смеситель (Mixer): поступающие на него сигналы от фильтра и гетеродина декрементируются и инкрементируются по частоте, а результат смешения поступает на усилитель ПЧ.
  • Усилитель ПЧ (IF gain): предназначен для корректировки отображаемого сигнала без воздействия на его уровень.
  • Фильтр ПЧ (IF filter): это полосовой фильтр, с центром на ПЧ. Он предназначен для выделения только требуемой ЧС. Полоса пропускания фильтра ПЧ называется полосой разрешения спектроанализатора.
  • Детектор огибающей (Envelope detector): в основном используется для последующего преобразовался информации в видеосигнал. Далее происходит его передача для оцифровки на АЦП (аналого-цифровой преобразователь).
  • Видеофильтр (Video Filter): Этот блок выполняет функции посредника между детектором и АЦП. В основном он аналогичен низкочастотному фильтру. Он используется для уменьшения шумов, сопровождающих анализируемую информацию.
  • Гетеродин (Local Oscillator): используется для настройки устройства. Он представляет собой генератор малой мощности, частота которого, управляется пилообразным напряжением создаваемым генератором развертки (Sweep generator).

Принцип работы анализатора спектра на гетеродинах

Анализируемая информация может поступать через специальный кабель или улавливаться приемной антенной. Первоначально она подается на ВЧ-аттенюатор, который оптимизирует её и посылает далее, на смеситель, где формируются сигналы ПЧ. Продукт смешения подается на фильтр ПЧ, а затем на детектор. Здесь происходит обнаружение сигнала на настроенной частоте. Напряжение на выходе детектора отражает амплитуду, а также управляет отображением графика по оси Y. Синхронизация между генератором развертки и гетеродином обеспечивает ЧС для отображения амплитудно-частотной характеристики на LCD экране спектроанализатора.

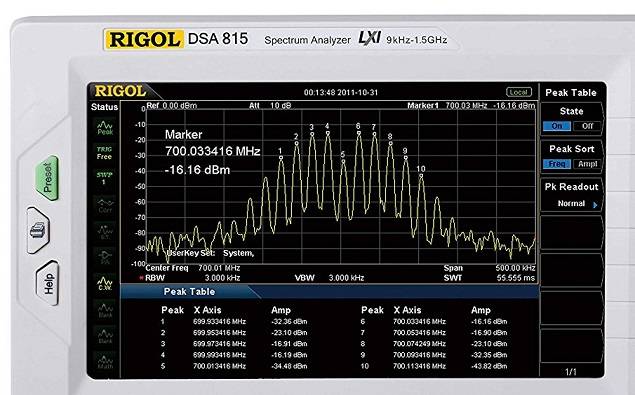

Анализатор спектра фирмы RIGOL
Внешний вид дисплея RIGOL DSA 815.

Обычно дисплей имеет калиброванную сетку. Вертикальная шкала которой показывает амплитуду каждой составляющей, горизонтальная – распределение компонентов по частоте. Современные модели позволяют сохранять спектрограмму и все сведения о ней во встроенной памяти, а также обмениваться информацией с персональным компьютером.

Быстрое преобразование Фурье в анализаторе спектра

Быстрое преобразование Фурье (БПФ или FFT) – один из способов, используемых для преобразования кривых произвольной формы в спектрограмму.

Из чего состоит спектроанализатор использующий БПФ?

Структурно аппарат состоит таких элементов как аттенюатор, низкочастотный фильтр, сэмплер, АЦП, БПФ-анализатор и дисплей.

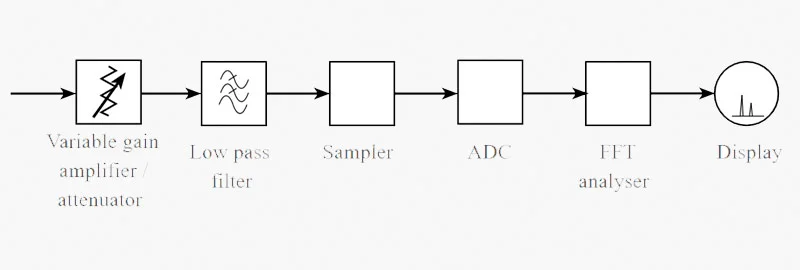

Схема работы через Фурье
Блок-схема прибора использующего быстрое преобразование Фурье.

Входные элементы (аттенюатор и блок фильтрации) выполняют аналогичные функции, что и в супергетеродинных моделях. Однако, в отличие от них, аппараты использующие быстрое преобразование Фурье дополнительно имеют:

  • Сэмплер (Sampler). Этот блок осуществляет выборку дискретных составляющих, выделенных низкочастотным фильтром;
  • Аналого-цифровой преобразователь (ADC). Это элемент выполняет оцифровку дискретизированных компонент;
  • БПФ-анализатор (FFT analyser). Этот блок используя математические операции раскладывает оцифрованные данные на гармонические составляющие.

Как работает АС использующий FFT

Для выполнения необходимых математических вычислений быстрого преобразования Фурье предварительно выполняется дискретизация данных по временной шкале с определением амплитудных значений выборок. За это отвечает такой элемент как сэплер. Так как при выполнении БПФ гармонические составляющие могут рассчитываться практически до бесконечности, то для ускорения вычислений, а также уменьшения ошибок выполняется ограничение числа выборок.

Далее происходит оцифровка данных аналогово-цифровым преобразователем и сохранение их в памяти аппарата. Далее в действие вступает блок FFT анализа, использующий специальные алгоритмы преобразования. Полученные результаты передаются на экран спектроанализатора.

Классификация анализаторов спектра

Классификация по принципу работы

Все установки можно отнести или к последовательному типу или параллельному. Их основное различие заключается в числе блоков обрабатывающих поступающую информацию.

Принцип работы спектроанализатора
Блок–схема установок последовательного типа.
Анализатор спектра параллельного типа
Блок–схема установок параллельного типа.

Спектроанализаторы последовательного типа

Установки такого типа работают на базе автоматически перестраиваемых супергетеродинов. Это такой тип радиоприемников, которые преобразуют поступающий в них сигнал в другой, но уже фиксированной ПЧ, в дальнейшем усиливая ее. Спектроанализатор осуществляет почастотное сканирование с последующей оцифровкой данных. При этом единичные компоненты выделяются и анализируются поочередно, то есть последовательно. Такие приборы являются достаточно простыми в аппаратном отношении, однако, менее эффективными. Их основной областью применения является исследование периодических импульсов. К преимуществам можно отнести более широкий рабочий интервал.

Спектроанализаторы параллельного типа

Аппараты этого типа выполняют анализ, генерируя эквивалент сигнала. При этом для вычисления спектра осуществляется на основе алгоритмов быстрого преобразования Фурье. Такие спектроанализаторы имеют набор резонаторов, настроенных на определенную частоту. Такой тип приборов отличаются оперативной и эффективной работой и способен анализировать импульсные, а также однократные сигналы. К их недостаткам относятся высокая сложность, с точки зрения аппаратного обеспечения, а также работа только с низкочастотной информацией.

Классификация по рабочему диапазону

Спектроанализаторы различаются по частотному диапазону, используемому в работе:

  • широкополосные – дают возможность проводить анализ данных в большом интервале, от единиц килогерц и вплоть до десятков гигагерц. Эта особенность позволяет считать их универсальными и использовать для решения разнообразных задач;
  • оптического интервала – используются для анализа данных, передаваемых по оптоволоконным линиям связи, также решения других задач узкой специализации;
  • низкочастотные – предназначены для исследования в звуковом и радиочастотном интервале.

Классификация по характеру анализа

Выделяют два вида установок: скалярные и векторные спектроанализаторы. Скалярные дают информацию только об амплитудах гармонических компонентов спектра, а векторные, позволяют получить информацию о фазовых соотношениях.

Классификация по исполнению

Как правило, все устройства делятся на две основные группы: портативные и стационарные. Портативные имеют встроенную аккумуляторную батарею, что дает возможность оператору не зависеть от электрической сети и не быть привязанным к одному месту. Такие установки очень полезны при производстве измерений в полевых условиях, труднодоступных местах, а также других специфических ситуациях. Недорогие портативные АС широко используются любителями, а также теми кто решил обзавестись ими в первый раз.

Стационарные же подходят для использования в серьезных профессиональных работах в специализированных лабораториях и исследовательских центрах. Они позволяют проводить длительные исследования, часто имеют значительно расширенный функционал, а также повышенной точностью измерений.

Основные характеристики

АС характеризуются следующими показателями:

  • Частотный диапазон. Этот показатель устанавливает рабочий интервал, в границах которого выполняется анализ принимаемой информации. Каждый диапазон может иметь поддиапазоны.
  • Уровень собственных шумов. Он определяет порог, ниже которого аппарат не различает, где шумы, а где анализируемые импульсы.
  • Разрешающая способность. Эта характеристика определяет минимальный интервал, при котором соседние компоненты спектра могут быть выделены и эффективно измерены.
  • Время анализа. Параметр указывает на время, за которое производится исследование в определенном частотном диапазоне. Фактическая скорость обусловлена целым рядом факторов таких как: ширина полосы разрешения, скорость перестройки гетеродина, а также время, затрачиваемое на сбор и обработку данных АЦП.
  • Погрешность по частоте. Указывает на точность, с которой может быть определена частота спектральных компонент. На ее величину существенно влияют стабильность опорного генератора, а также полоса пропускания разрешения (RWB).
  • Погрешность по амплитуде.Определяет с какой точностью, определяется амплитуда компонента спектра. Ее величина определяется точностью калибровки опорного генератора, а также погрешностями, вносимыми инструментарием спектроанализатора.
  • Фазовый шум или шум боковой полосы – это показатель частотной стабильности гетеродина. Причиной его проявления является явление теплового шума в проводниках.
  • Динамический диапазон – показатель отражающая способность одновременной обработки сигналов разного уровня. Нижней его границе соответствует уровень фазового шума, а верхней – точка 1 дБ компрессии.
  • Точка компрессии 1 дБ – это точка в динамическом диапазоне смесителя, при достижении которой разница между фактическим и идеальным коэффициентом передачи достигает 1дБ. Причиной такой нелинейности является эффект насыщения смесителя. Точка 1 дБ компрессии характеризует верхнюю допустимую границу, которая не вызовет перегрузки смесителя и может быть проанализирована установкой с достаточной точностью.

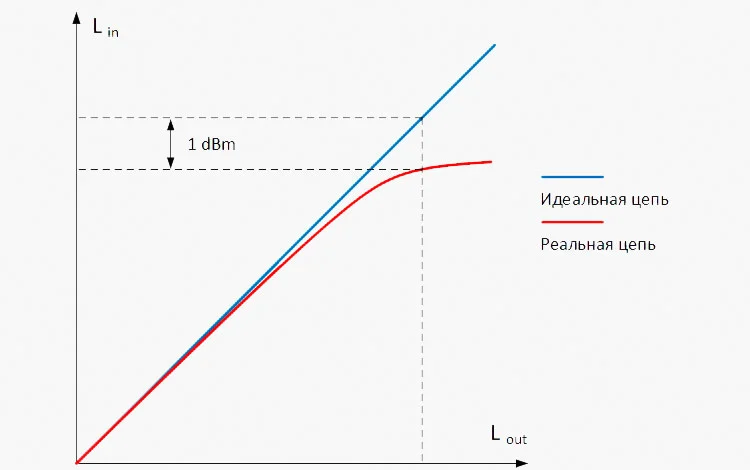

Точка компрессии на графике
Определение точки 1 дБ компрессии.
  • Интермодуляционные искажения – это дополнительные ЧС, образующиеся при работе элементов с нелинейными характеристиками, например, смеситель и усилитель. Интермодуляционные искажения измеряются в децибелах относительно несущей (дБн).
  • Уровень паразитных спектральных компонент – отражает искажение, возникающее на выходе за счет попадания туда паразитных составляющих. Причинами этого являются фоновое напряжение от источников питания, флуктуационные колебания, вызванные различного вида шумами, а также интермодуляционные искажения.
  • Полоса единичного анализа – это интервал, в котором выполняется обработка всех спектральных компонент.

Анализаторы спектра: новинки и ТОП на 2023 год

На сегодняшний день на рынке спектроанализаторы представлены в большом разнообразии. Ведущими производителями этих измерительных приборов являются такие бренды как ATTEN, HANTEK, OWON, PINTECH, RIGOL, TINYSA, MEASALL, VICTOR и другие.

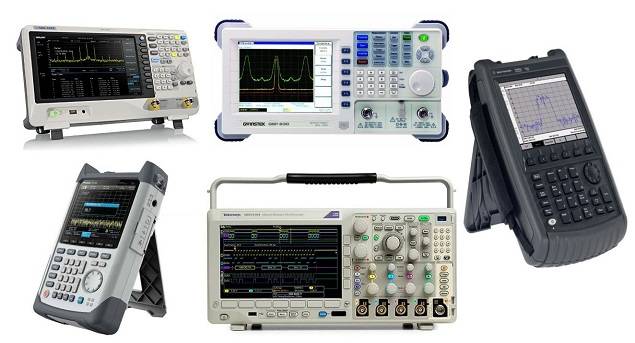

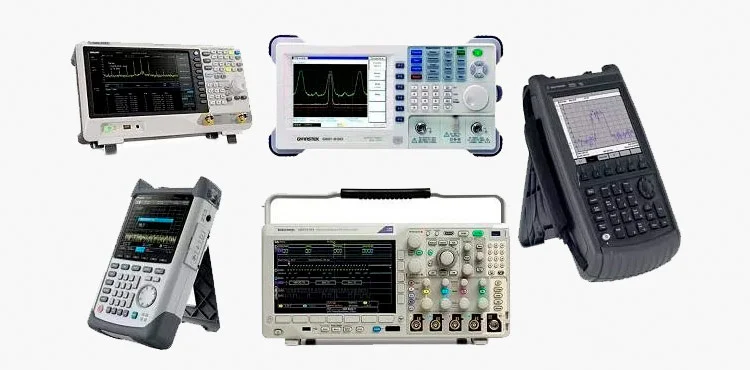

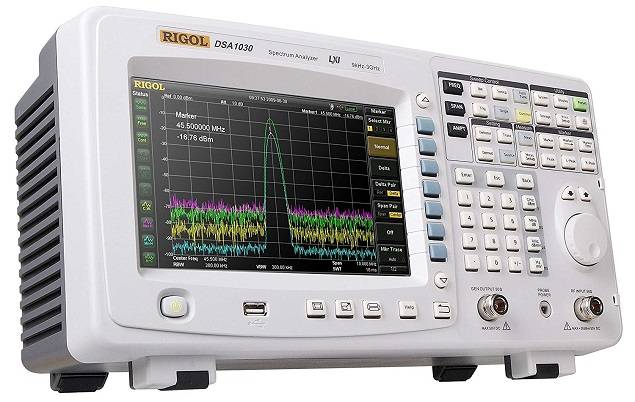

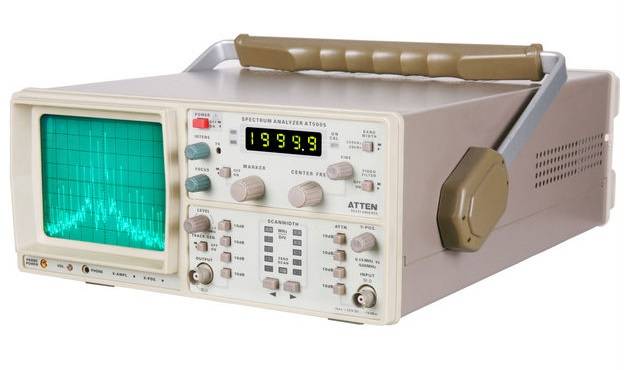

Различные модели спектроанализаторов

Цена аппаратов может варьироваться в достаточно широких пределах. Для недорогих установок цена составляет всего несколько тысяч рублей. Для сложных, обладающих многофункциональным инструментарием устройств, она может доходить до несколько миллионов рублей. Помимо функциональности на цену прибора существенно влияют рабочие характеристики такие, например, как: частотный диапазон, величина погрешности, уровень шумов, а также другие.

ТОП 2022 года

В 2022 году на рынке появился ряд новинок. Они представлены в широком интервале цен и исполнении. Так, в качестве наиболее интересных, мы отметили следующие установки:

Модель спектроанализатора Частотный интервал Плотность фазовых шумов, дБм/Гц Общая амплитудная погрешность, дБ Средний уровень шума, дБм Интерфейс
OWON XSA805 (внесен в Госреестр РФ) 9 кГц – 500 МГц до 115 < 0,7 до 160 USB, LAN, HDMI, AUX
Victor 1015TG 9 кГц – 1,5 ГГц до 150 < 1,5 до 150 USB, LAN, VGA, AUX
RIGOL DSA832E 9 кГц – 3,2 ГГц до 90 < 0,3 до 148 USB LAN, HDMI
Victor 1036TG 9 кГц – 3,6 ГГц до 150 < 1,5 до 150 USB, LAN, VGA, AUX
RIGOL RSA3030E 9 кГц – 3 ГГц до 112 < 0,3 до 161 4 USB, LAN, HDMI

RIGOL DSA815-TG

Из классических и проверенных временем подробнее можно остановиться на модели DSA815-TG со встроенным трекинг-генератором. Эта дополнительная опция превращает обычное устройство в спектроанализатор скалярного типа, что позволяет производить анализ амплитудно-частотных характеристик различных фильтров, контуров, переходников, разъемов и многого другого посредством подачи тестового сигнала с разъема трекинг-генератора.

Рассмотрим более подробно характеристики и принцип работы этого аппарата. Так как, в настоящее время, он считается одним из лучших с оптимальным сочетанием цены и качества.

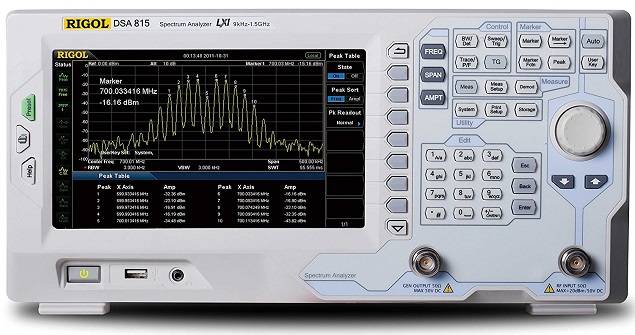

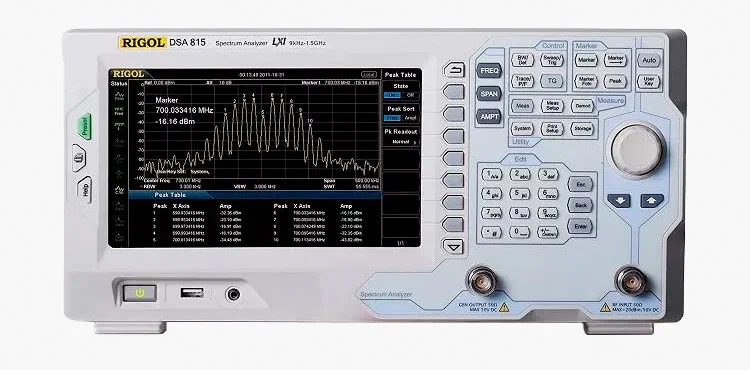

Фото анализатор спектра Rigol
Общий вид спектроанализатора RIGOL DSA815-TG.

Описание

Устройство представляет собой легкий портативный АС, подходящий как для начинающих, так и для профессионалов. Он обладает удобной клавиатурой и оборудован жидкокристаллическим дисплеем.

Этот прибор функционирует по принципу прямого преобразования частоты. А его рабочий интервал находится в пределах от 9 кГц до 1,5 ГГц. Спектронализатор обладает высокой чувствительностью, которая достигается за счет встроенного предусилителя. Благодаря этому, возможна обработка даже низкочастотных импульсов. Минимальная полоса обзора составляет всего 100 Гц, а максимальная достигает 1,5 ГГц. За счет точной настройки и узкой полосы обзора можно легко отсекать плотно размещенные сигналы, а также выполнять распознавание помех в интервалах частот с высокой плотностью. Полная погрешность по амплитуде составляет менее ±0,4 дБ. Прибор обладает интуитивно понятным интерфейсом.

Так, например зная полосу обзора, центральную частоту (ЦЧ), а также уровень входного сигнала, можно без какой-либо дополнительной информации выполнить настройку и произвести необходимый анализ. В этом могут помочь маркерные и автоматические измерения. К ним относятся: регистрация минимальных, средних и максимальных значений, а также ряд других. Спектроанализатор имеет большой информативный экран с диагональю в 8 дюймов, который отображает подробную информацию о спектрограмме.

Прибор обладает большим набором коммуникационных интерфейсов: USB Host, USB Device, LAN, USB-GPIB, с их помощью осуществляется его удаленное управление. Также имеется вход AUX для присоединения акустических наушников.

Дополнительные опции

Дополнительная особенность — это наличие трекинг-генератора. Это дает возможность проводить оценку эффективности работы пассивных элементов.

Отдельно нужно отметить программное обеспечение Ultra Spectrum, которое подходит для любого АС фирмы RIGOL. Это программное обеспечение значительно расширяет возможности аппарата по обработке, а также анализу данных. Работа с ними может производиться как в реальном масштабе времени, так и в отложенном режиме.

Кроме стандартных измерений существует возможность выполнять расширенные измерения, а именно, измерять мощность в канале, спектральную плотность мощности, мощность основного, предыдущего или следующего канала, а также другие возможности.

Пользовательский интерфейс

Пользовательский интерфейс включает в себя классическое меню с удобным оповещением в виде пиктограмм. Меню располагается справа на дисплее, а пиктограммы – в левой его части.

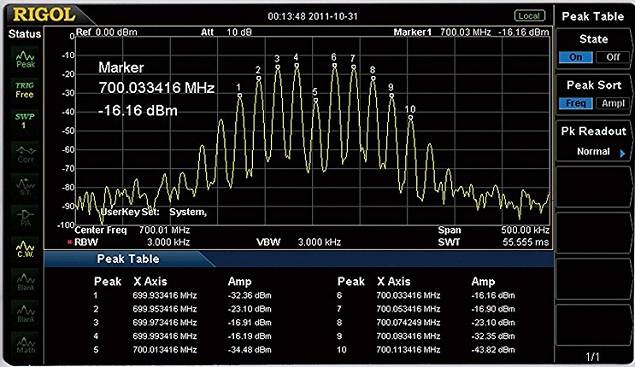

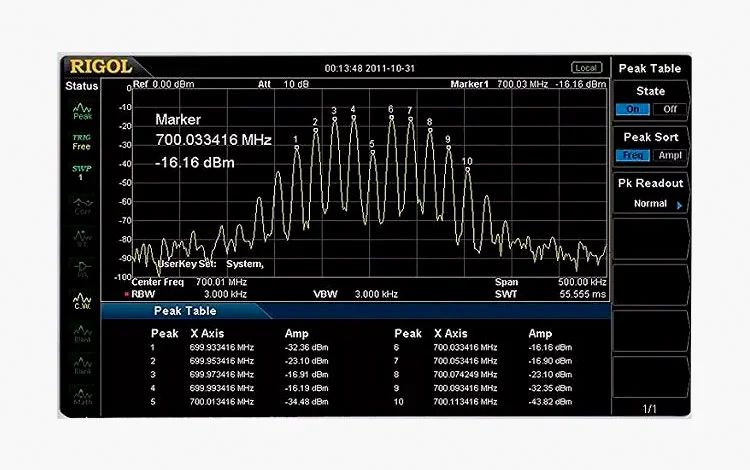

Рабочий дисплей анализатора спектра
Рабочий экран DSA815-TG.

Текущие установки для частотного диапазона, такие как центральная частота, полоса обзора, а также некоторые другие, размещаются в нижней части дисплея. В верхней его части отображаются подключенные устройства, часы, амплитудные характеристики, результаты измерений и некоторые статусы.

Управление прибором

Справа от дисплея находятся кнопки управления меню, кнопки выбора функций, цифровая клавиатура и поворотный регулятор (энкодер).

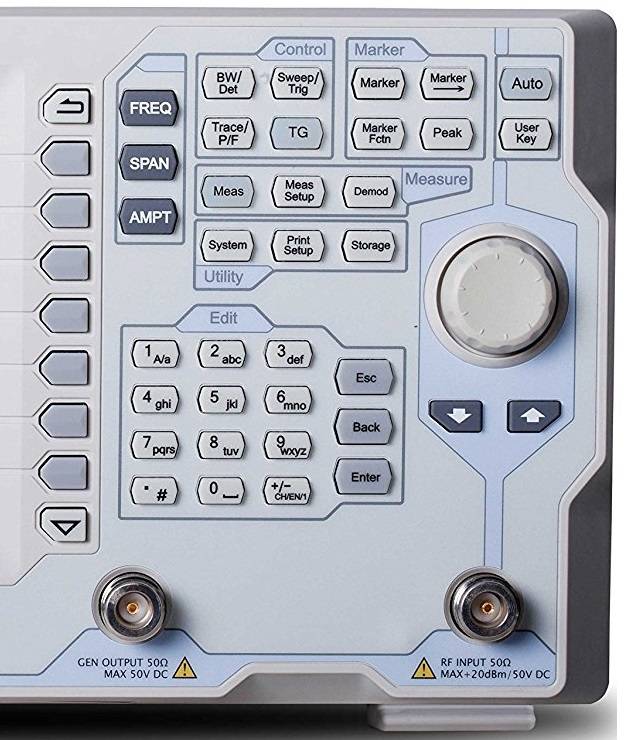

Боковая панель анализатора спектра
Расположение функциональных кнопок, а также энкодера.

Слева от дисплея расположены три кнопки, обеспечивающий быстрый доступ к некоторым функциям:

  • кнопка встроенной системы помощи (Help);
  • кнопка возврата к предыдущим установкам (Preset);
  • кнопка вывода на печать (пиктограмма принтера).

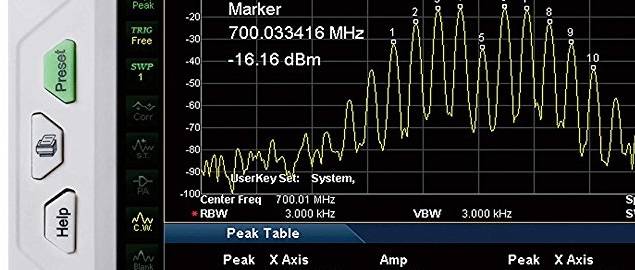

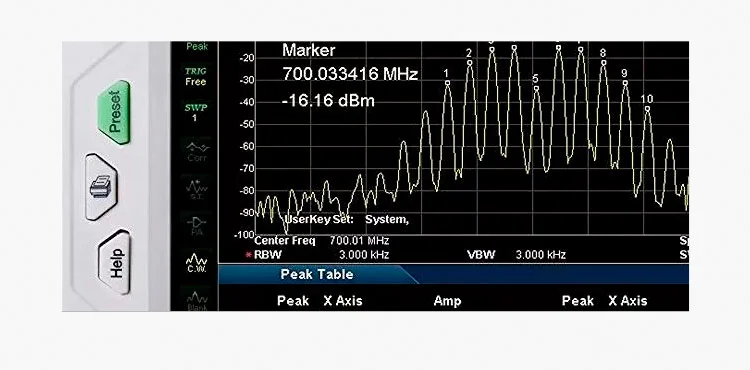

Кнопки быстрого управления спектроанализатором
Расположение кнопок быстрого доступа.

Основные функции

  • установка маркеров;
  • автоматическое масштабирование;
  • автоматический выбор диапазонов;
  • функции коррекции АЧХ;
  • семь типов детектирования (положительный пиковый детектор, отрицательный пиковый детектор, детектор выборок, нормальное детектирование, среднеквадратический детектор, детектор с усреднением, а также квазипиковый детектор);
  • ручная и автоматическая настройка времени сканирования;
  • разовый или непрерывный режим сканирования;
  • три типа запуска сканирования (свободный, видео или внешний) с настройкой параметров запуска (фронта и уровня);
  • сохранение данных во встроенной памяти или на внешний USB-носитель;
  • быстрое включение сохраненных установок путем нажатия кнопки «User Key»;
  • тест «годен» / «не годен» со звуковым оповещением.

Этот прибор может одновременно отображать до четырех кривых. При этом каждая из них отображается своим цветом.

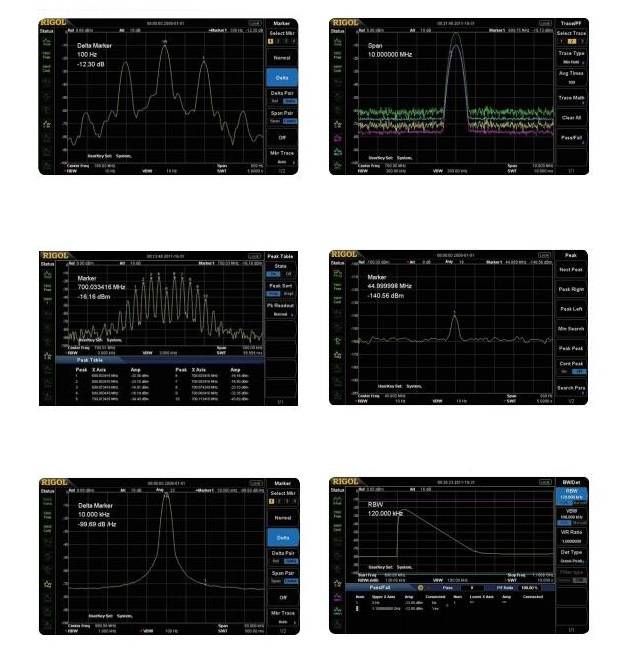

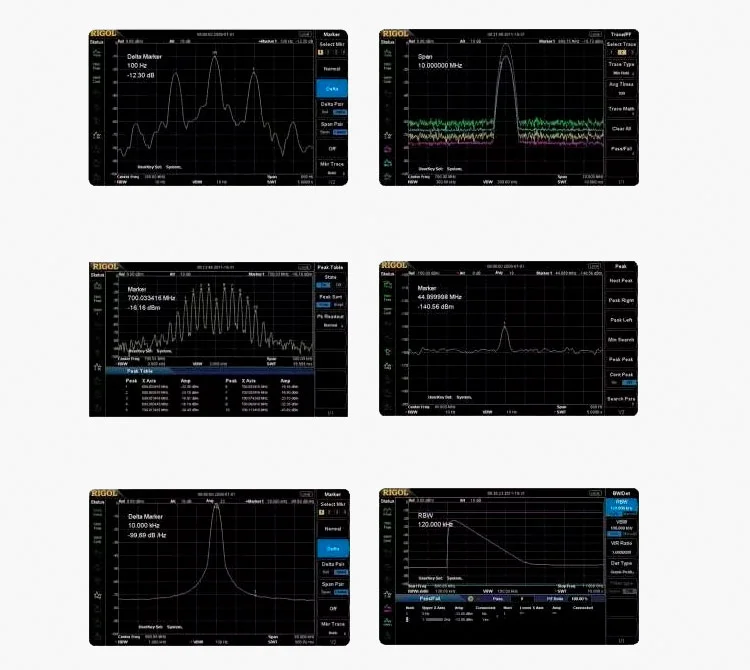

Фото экранов в различных режимах работы
Скриншоты экранов RIGOL DSA815-TG.

При настройке кривых спектрограммы можно выбрать следующие установки:

  • очистка данных;
  • удержание минимального и максимального значений;
  • отображение среднего значения;
  • отображение средней мощности.

Прибор позволяет производить и математические операции: вычитание одной кривой из другой, сложение или вычитание константы.

DSA815 фактически не имеет аналогов на рынке. Многие аппараты уступают по характеристикам или проигрывают ему в цене. Это можно увидеть если изучить следующую таблицу:

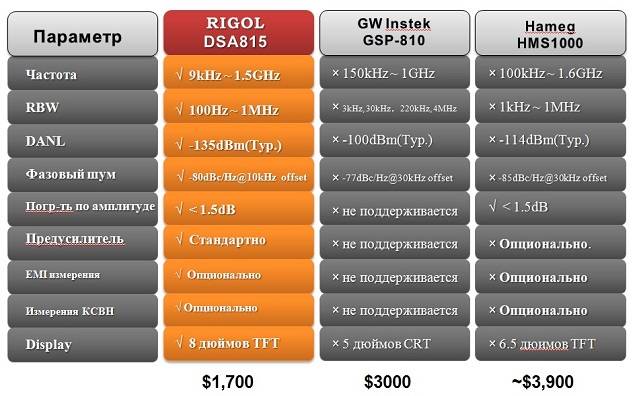

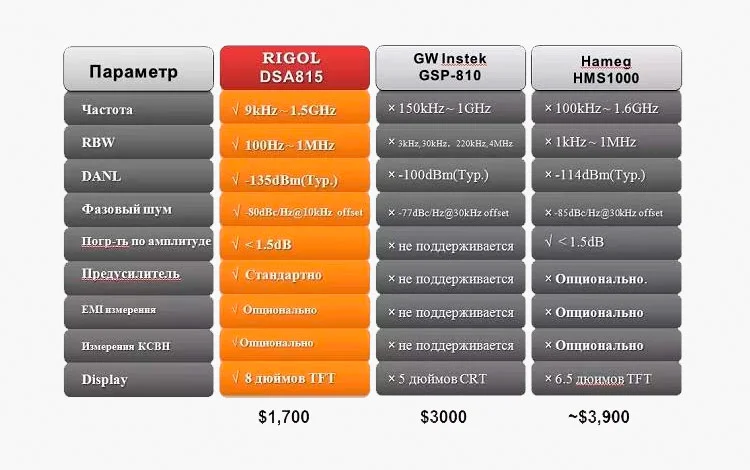

Сравнение различных моделей анализаторов спектра
Сравнение DSA815 с некоторыми другими моделями.

DSA815 хорошо зарекомендовал себя среди специалистов, которые широко применяют его на этапе проектирования, наладки, а также реконструкции различного радиоприемного и передающего оборудования.

RIGOL DSA710

RIGOL DSA710 является ярким представителем средней ценовой категории. Спектроанализатор, в первую очередь, позиционируется как устройство для наладки любительской радиоэлектронной аппаратуры, разработки IoT-вещей, исследования низкочастотного оборудования, а также образовательных целей.

Модель выполнена в корпусе DSA800-х моделей с акцентом на рабочую область ниже 1ГГц и полосой пропускания до 100 Гц. Умеет отслеживать и выполнять анализ частотно-манипулированных сигналов (FSK).

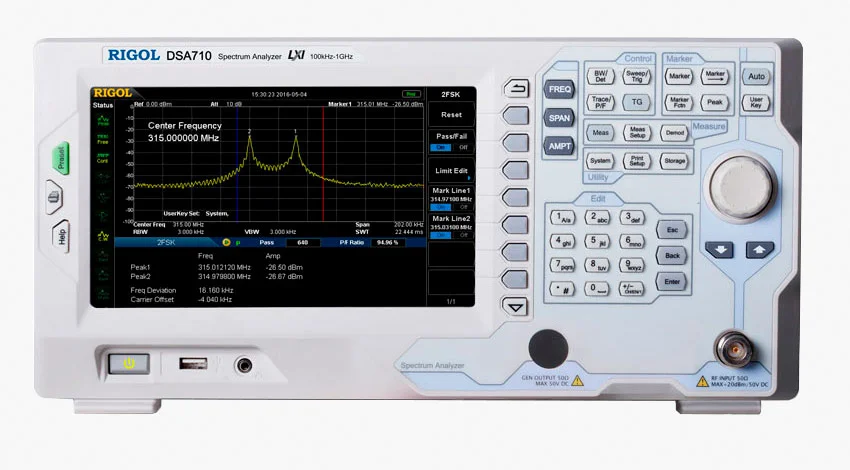

Фото передней панели RIGOL DSA710
Спектроанализатор DSA710.

Преимущества

К преимуществам этого АС можно отнести следующее:

  • высокая скорость измерения. Она достигается использованием цифровой технологии ПЧ. При этом повышается точность полосы пропускания и селективность. Также эффективный фильтр минимизирует время сканирования и повышает скорость измерения;
  • низкий уровень шума (до -130 дБ). Это делает возможным просматривать импульсы малой мощности (гармоники, источники помех), что упрощает поиск и устранение неисправностей;
  • полоса пропускания с минимальным разрешением (RBW) до 100 Гц. Это упрощает идентификацию слабых данных сохраняя при этом достаточное разрешение;
  • низкая погрешность, до 1,5 дБ. Такой показатель дает возможность выполнять измерения с высокой точностью;
  • в комплекте присутствует стандартный предусилитель. Он позволяет эффективно работать с импульсами малой мощности;
  • наличие функции измерения EMI (опция). EMI используется в процессе предварительного проектирования устройств на этапе выполнения их измерений. Это функция позволяет задействовать полосу пропускания системы связи FCC, фильтр электромагнитных помех, а также квазипиковый детектор;
  • возможность подключения по LAN (LXI), USB Host & Device, а также GPIB (опция);
  • профессиональное программное обеспечение. Оно дает возможность осуществлять различное взаимодействие аппарата и персонального компьютера (опция).

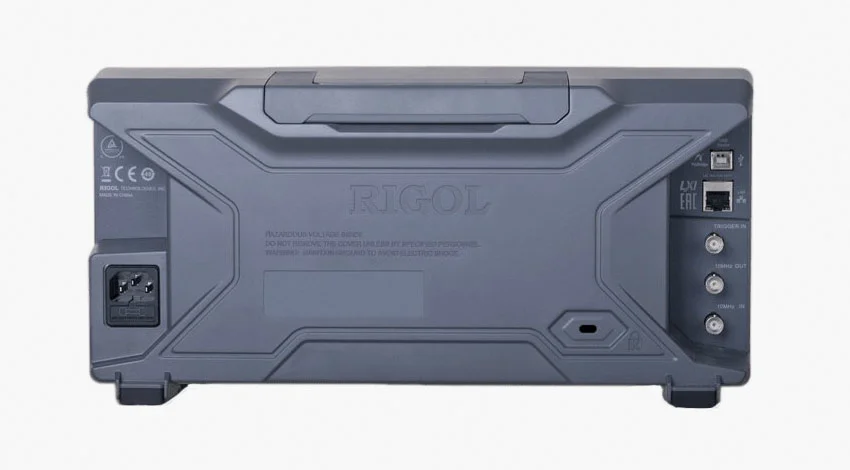

Фото задней панели RIGOL DSA710
Задняя панель RIGOL DSA710.

Пользовательский интерфейс и управление

Корпус аппарата полностью аналогичен 800-м моделям поэтому его интерфейс и функционал полностью идентичен. RIGOL DSA710 также практически не имеет существенных различий в интерфейсе.

RIGOL DSA705

DSA705 – это младшая модель из 700-й серии спектроанализаторов компании RIGOL. В отличие от своего «старшего брата» DSA710 у нее в два раза меньше рабочий диапазон. По верхней границе он достигает 500 МГц. Максимальное время развертки здесь также меньше. Оно может достигать всего 500 секунд, в противовес 1000 секундам у DSA710. В остальном же, как по внешнему виду, так и по функциональной наполненности эта модель полностью аналогична DSA710.

Для своих владельцев DSA705 станет оптимальным решением при проектировании, а также наладке устройств, работающих в низком и среднем частотном интервале.

TinySA

В некоторых ситуациях может потребоваться бюджетный портативный АС. К преимуществам портативности можно отнести: возможность проведения работ в труднодоступных местах, а также малогабаритных установках, возможность проведения быстрой первичной оценки оборудования. Таким удобным инструментом вполне может стать спектроанализатор TinySA.

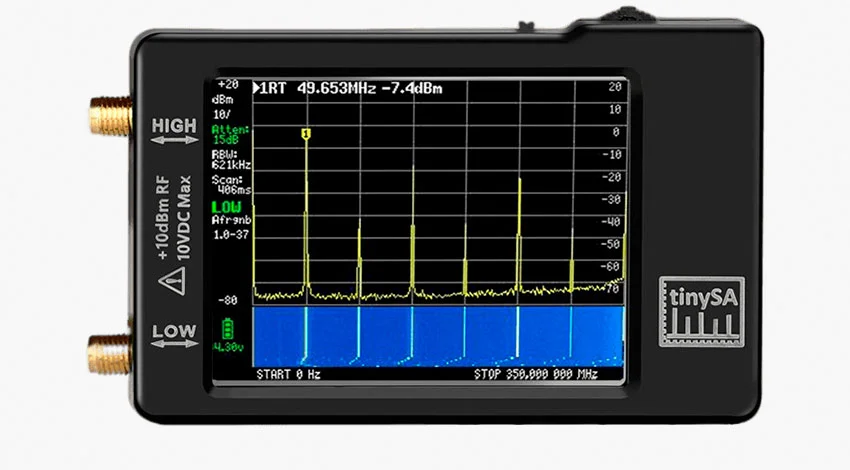

Ручной спектроанализатор Tiny
Спектроанализатор TinySA.

TinySA – это небольшой портативный спектроанализатор оборудованный встроенным генератором.

Устройство имеет целый ряд полезных функций:

  1. Прибор имеет два входа высокочастотный (HIGH) и низкочастотный (LOW).
    • низкочастотный вход предназначен для проведения анализа в радиодиапазонах MF, HF и VHF (от 0,1 до 350 МГц).
    • высокочастотный – для работы в интервале от 240 до 960 МГц (радиодиапазон UHF).
  2. Каждый вход может использоваться как генератор.
    • выход LOW генерирует синусоиду в интервале от 100 кГц до 350 МГц.
    • выход HIGH генерирует прямоугольные импульсы в диапазоне от 240 до 960 МГц.
  3. Полосовой фильтр с фиксированным разрешением от 3 кГц до 600 кГц.
  4. Цветной сенсорный экран с размером 2,8 дюйма и разрешением 320х240 точек. Он способен отобразить 290 точек сканирования, что обеспечивает эффективное отображение спектрограммы как в низкочастотном режиме, так и в высокочастотном.
  5. Входной аттенюатор с рабочим диапазоном от 0 дБ до 31 дБ.
  6. Максимальный уровень на входе – 10 дБм.

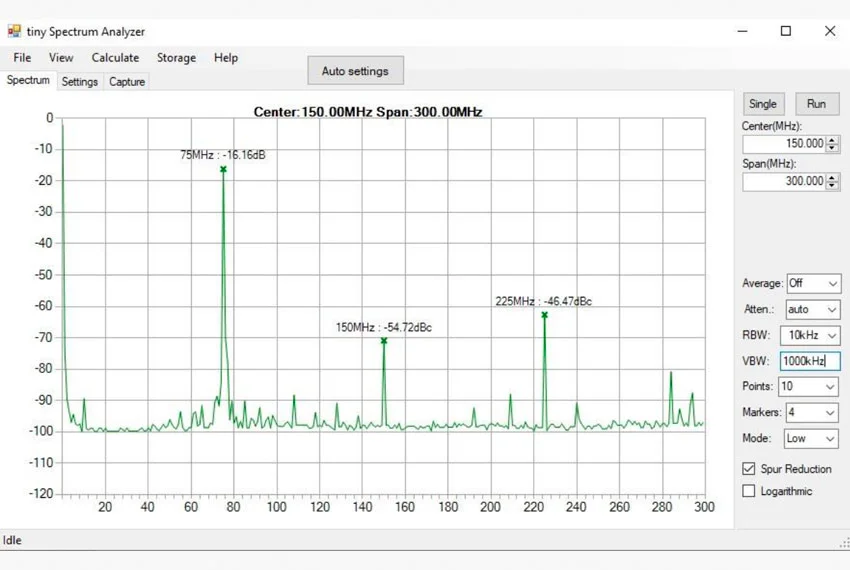

  7. Возможность подключения к ПК через USB позволяет управлять TinySA как в режиме спектроанализатора, так и генератора.
Интерфейс программы TinySA
Основное окно программы Tiny Spectrum Analyzer.
  1. Встроенная аккумуляторная батарея на 650 мАч обеспечивает не менее двух часов работы в режиме автономной эксплуатации.
  2. В комплекте с TinySA. идут:
    • два кабеля с разъемами SMA типа папа-папа;
    • антенна с разъемом SMA для приема радио и телесигналов;
    • USB Type-C кабель, предназначенный для зарядки, а также подключения к персональному компьютеру;
    • SMA адаптер с разъемами типа мама-мама;
    • стилус и медиатор на ремешке для работы с сенсорным экраном.

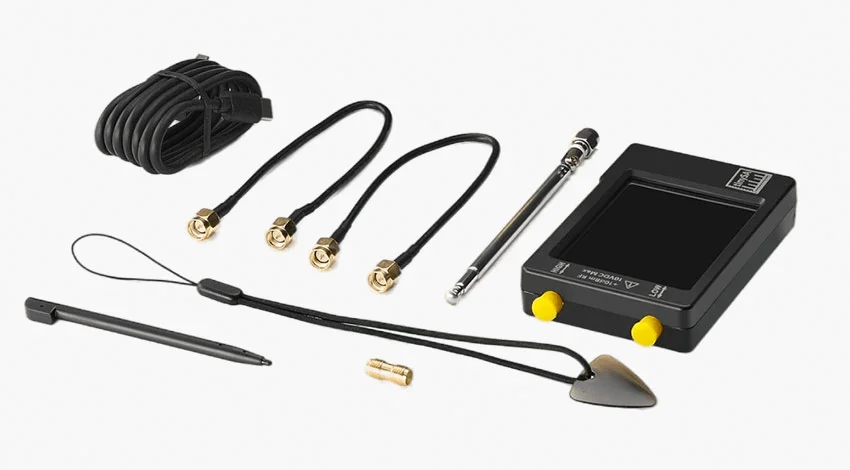

Набор поставки спектроанализатора TinySA
Комплектация TinySA.

Как выбрать анализатор спектра?

Выбор рабочего инструмента – важный шаг. Поэтому в самом начале необходимо отметить требования, которым должен будет удовлетворять прибор. Также определить задачи, которые ему предстоит решать.

Далее, уже на этапе подбора аппарата, определяем следующее:

  • форм-фактор: стационарное или портативное исполнение;
  • необходимость наличия, встроенного трекинг-генератора;
  • рабочий диапазон: низкой, средней или широкополосный;
  • размер полосы пропускания, а также разрешение по частоте;
  • допустимая величина амплитудной и частотной погрешностей;
  • допустимая плотность фазовых шумов, а также средний уровень шума;
  • необходимость наличия тех или иных интерфейсных входов и выходов: USB Host, USB Device, LAN, HDMI, VGA, AUX, RS232 и других;
  • необходимость наличия дополнительных принадлежностей и аксессуаров.

Вполне возможно, что при выборе спектроанализатора у вас могут возникнуть затруднения. Довольно часто это случается при выборе своей первой модели. В таком случае, если у вас возникли сложности с выбором подходящей модели, можете обратиться в нашу компанию. Мы проконсультируем вас и окажем всю необходимую помощь.



Количество показов: 31988
12.01.2023
Понравилась статья? Поделитесь ей в ваших социальных сетях:

Возврат к списку
