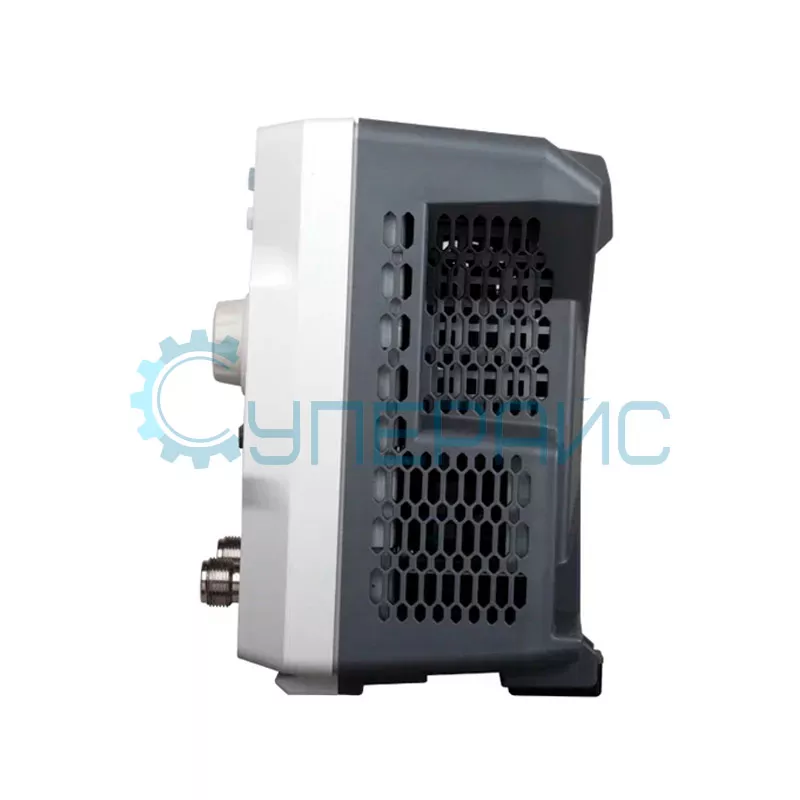

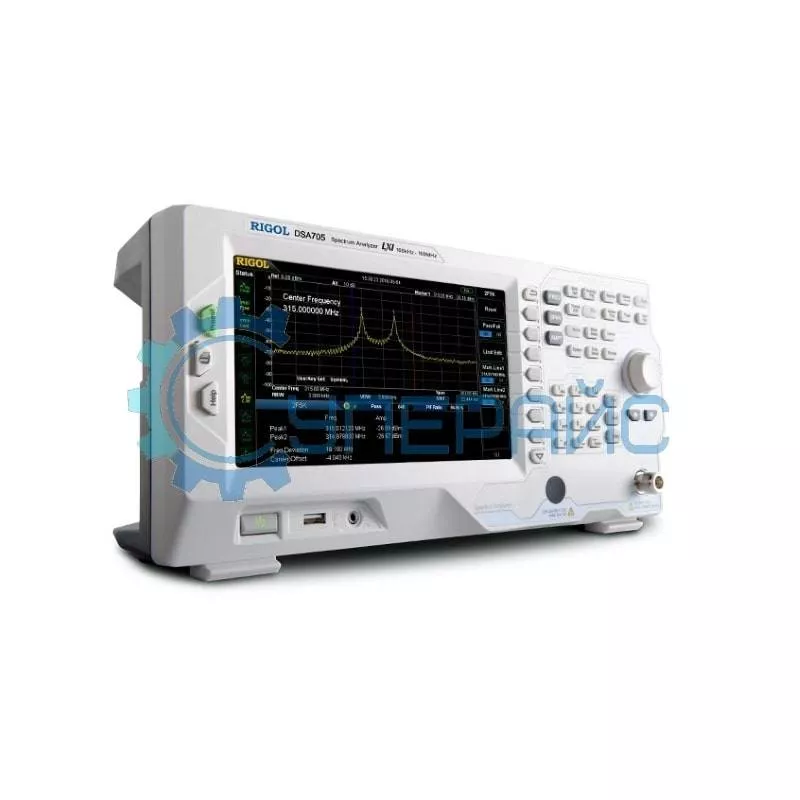

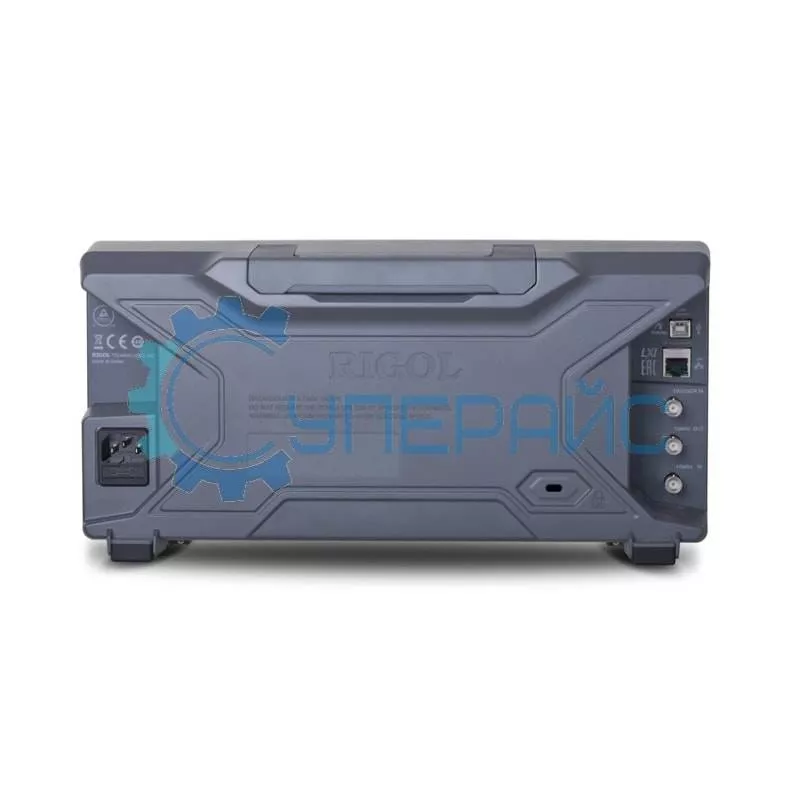

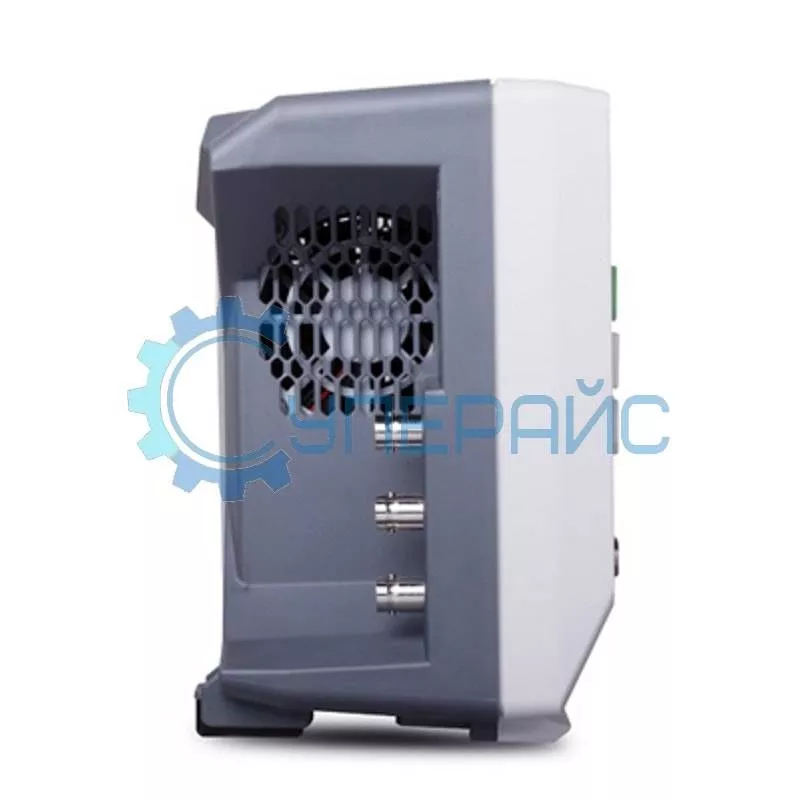

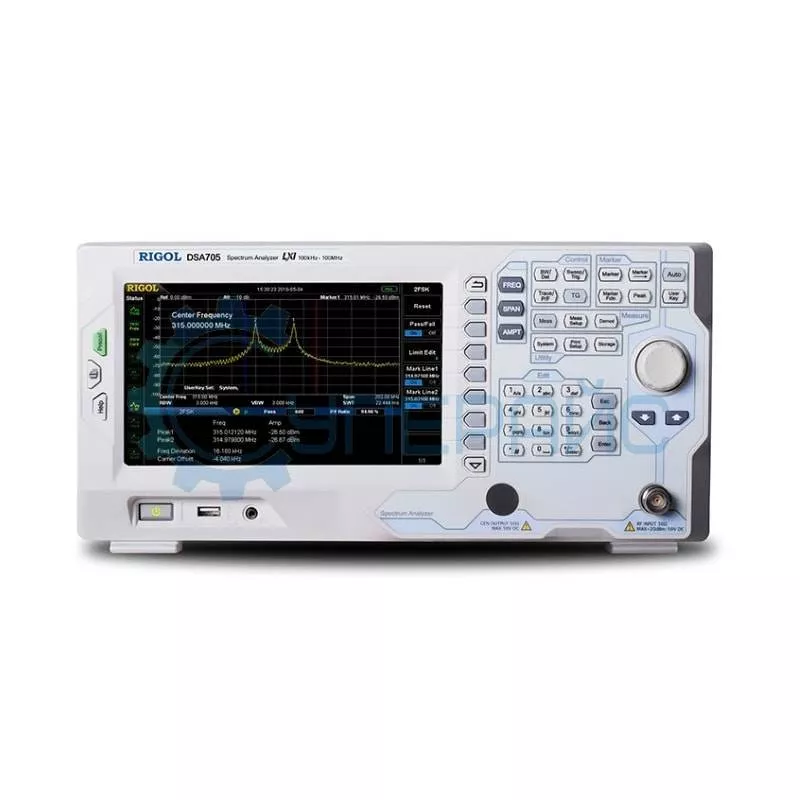

Анализатор спектра RIGOL DSA705
66 999 руб.
Частота: | ||
Частотный диапазон: | 100 кГц…500 МГц | |
Разрешение: | 1 Гц | |
Начальная калибровочная точность : | <± 1х10-6 | |
Температурная стабильность источника опорной частоты: | <± 2х10-6 | |
Изменение погрешности источника опорной частоты: | <± 2х10-6/год | |
Погрешность измерения частоты: | Разрешение маркера: | |
полоса обзора / (кол.точек развертки-1) | ||
Погрешность: | ||
± (индицируемая частота × погрешность опорной частоты + 1% Ч полоса обзора + 10% Ч полоса пропускания + разрешение маркера) | ||
Счетчик частоты : | Разрешение | |
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц | ||
Погрешность: | ||
± (индицируемая частота Ч погрешность опорной частоты + разрешение счетчика) | ||
Полоса обзора: | Нулевая, 100 Гц…500 МГц | |
Погрешность полосы обзора: | ± полоса обзора / (кол.точек развертки-1) | |
Плотность фазовых шумов : | <-80 дБн/Гц @ 10 кГц | |
<-100 дБн/Гц @ 100 кГц | ||
Полоса пропускания: | ||
Полоса пропускания ПЧ (-3 дБ ): | 100 Гц… 1 МГц,с шагом 1-3-10 | |
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI): | 200 Гц, 9 кГц, 120 кГц | |
Избирательность фильтров по уровням (60дБ/3 дБ): | <5:1 | |
Погрешность установки полосы пропускания ПЧ: | <5% | |
Полоса пропускания видео: | 1 Гц … 3 МГц, с шагом 1-3-10 | |
Амплитуда: | ||
Диапазон измерения уровня: | Уровень собственных шумов … +20 дБм | |
Максимальный уровень на входе (аттенюатор30 дБ) : | 50 В (постоянное напряжение) | |
+20 дБм (100 мВт) мощность непрерывного сигнала | ||
+30 дБм (1 Вт) макс. опасный уровень | ||
Средний уровень шумов (типично) : | без предусилителя: | |
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц: | 100 кГц…1 МГц: <-90 дБм, типично -110 дБм | |
1 МГц…500 МГц: <-100 дБм, типично -110 дБм | ||
с предусилителем: | ||
100 кГц…1 МГц: <-110 дБм-, типично -130 дБм | ||
1 МГц…500 МГц: <-120 дБм, типично -130 дБм | ||
Частотный отклик : | без предусилителя: | |
(fe100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) : | < 0,7 дБ | |
с предусилителем: | ||
< 1,0 дБ | ||
Аттенюатор: | Предел ослабления: | |
0…30 дБ, с шагом 1 дБ | ||
Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): | ||
< 0,5 дБ | ||
Абсолютная амплитудная погрешность : | ± 0.4 дБ | |
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 єC): | ||
Установка опорного уровня: | Диапазон: | |
-100 дБм…+20 дБм с шагом 1 дБ | ||
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | ||
Погрешность измерения | ||
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 єC to 30 єC) | ||
<1,5 дБ | ||
Гармонические искажения 2-го порядка : | SHI : +40 дБм | |
(центральная частотаe50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ) : | ||
Интермодуляционные искажения 3-го порядка : | TOI: +10 дБм (центральная частота>30 МГц) | |
(центральная частотаe50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) : | ||
Проникновение центральной частоты : | <-60 дБн | |
Побочные сигналы : | ||
Собственные комбинационные помехи : | <-88 дБм, типично | |
(вх.терминатор 50 Ом, аттенюатор = 0 дБ) : | ||
Переключение разрешения по полосе пропускания : | <0,1 дБ | |
(относит. 1 кГц RBW) : | ||
Логарифмическая шкала: | 1 дБ…200 дБ | |
Линейная шкала: | 0 до опорного уровня | |
Количество точек: | 601 | |
Количество графиков: | 3 + основной | |
Тип детектора: | Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения | |
Квази-пиковый (опция DSA800-EMI) | ||
Операции над графиками: | очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть | |
Единицы измерения: | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
РАЗВЕРТКА: | ||
Диапазон: | 10 мс… 500 с (нулевой обзор) | |
20 мкс ….500 с (100 Гц ≤ полоса обзора d 500 МГц) | ||
Предусилитель: | ||
Усиление 100 кГц…1 ГГц: | 20 дБ (штатно) | |
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА (опция SSC-DSA): | ||
Диапазон измерения : | 202 кГц | |
Скорость измерения : | 650 спектр/с | |
Входы\выходы: | ||
ВЧ вход: | Соединитель N-типа (female) ; 50 Ом; | |
Вход/выход опорного генератора: | Соединитель типа BNC (female) | |
Импеданс 50 Ом (типичное) | ||
Вход 10 МГц: | ||
Частота 10 МГц±5 ppm | ||
уровень 0 дБм…10 дБм | ||
Выход 10 МГц: | ||
Частота 10 МГц | ||
уровень +3 дБм…10 дБм, +8 дБм типично | ||
Вход внешнего запуска: | Соединитель типа BNC (female) | |
Импеданс 1 кОм (типичное) | ||
Интерфейсы коммуникационные : | USB Host 2.0 | |
USB Device 2.0 | ||
LAN(LXI core 2011) | ||
GPIB опция, через соединитель USB-GPIB | ||
Запуск: | ||
Источник запуска: | свободный, видео, внешний | |
Внешний запуск: | 5 В TTL уровень | |
Дисплей: | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов | |
Поддержка принтера: | Протокол PictBridge | |
Сохранение в память : | USB флэш устройство (не идет в комплекте) | |
Встроенный флэш диск | ||
Напряжение питания: | Входное напряжение: AC 100 В… 240 В/ | |
45 Гц… 440 Гц | ||
Потребляемая мощность: | 35 Вт, типично; | |
50 Вт, масимально | ||
Габаритные размеры: | 361,6 x 178,8 х 128 мм | |
Масса: | 4,25 кг | |
Рабочая температура: | 0 єC …50 єC | |
Относит.влажность : | d95% (0 єC …30 єC) | |
d75% (30 єC …40 єC) |
