Цифровой спектроанализатор OWON XSA1015P-TG

Код товара: 20957

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

129 880 руб.
129 880 руб.
Купить в 1 клик
В наличии:
Москва, 2-й Котляковский переулок: 1 шт.
Склад в Гуанчжоу: 1 шт.

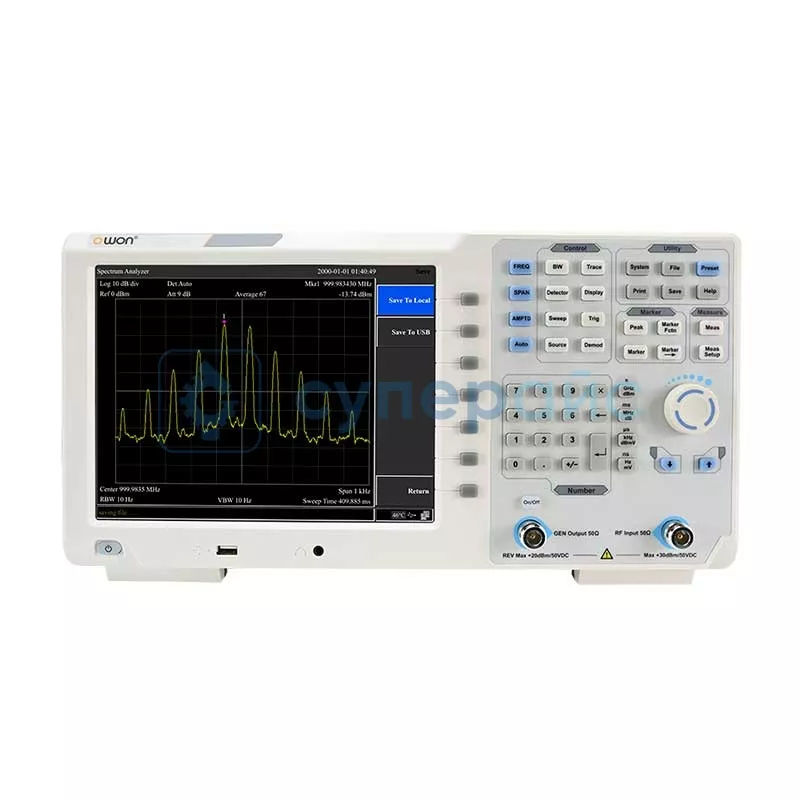

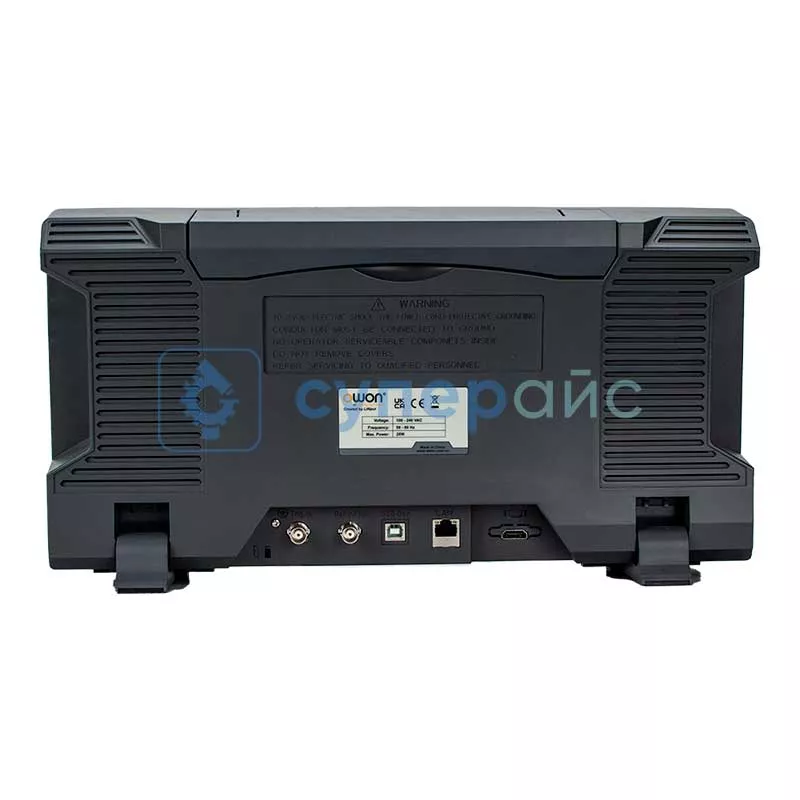

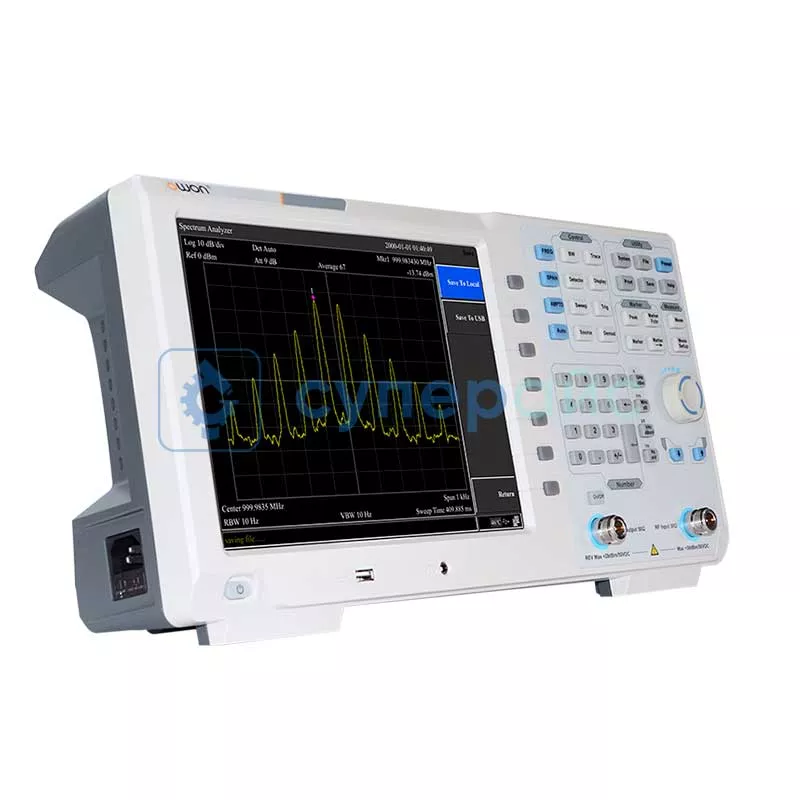

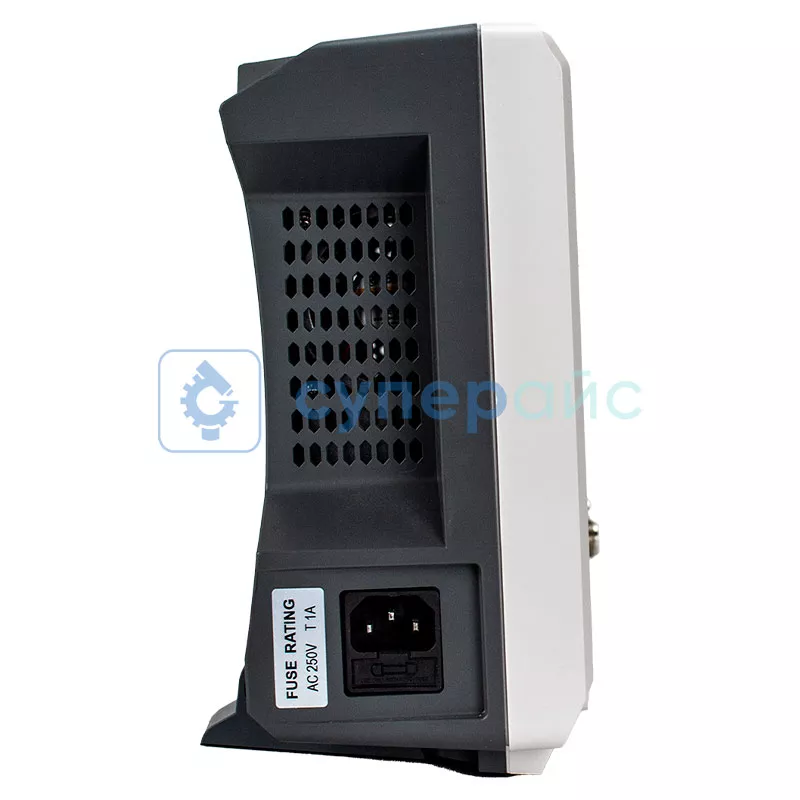

Цифровой спектроанализатор OWON XSA1015P-TG фото 1

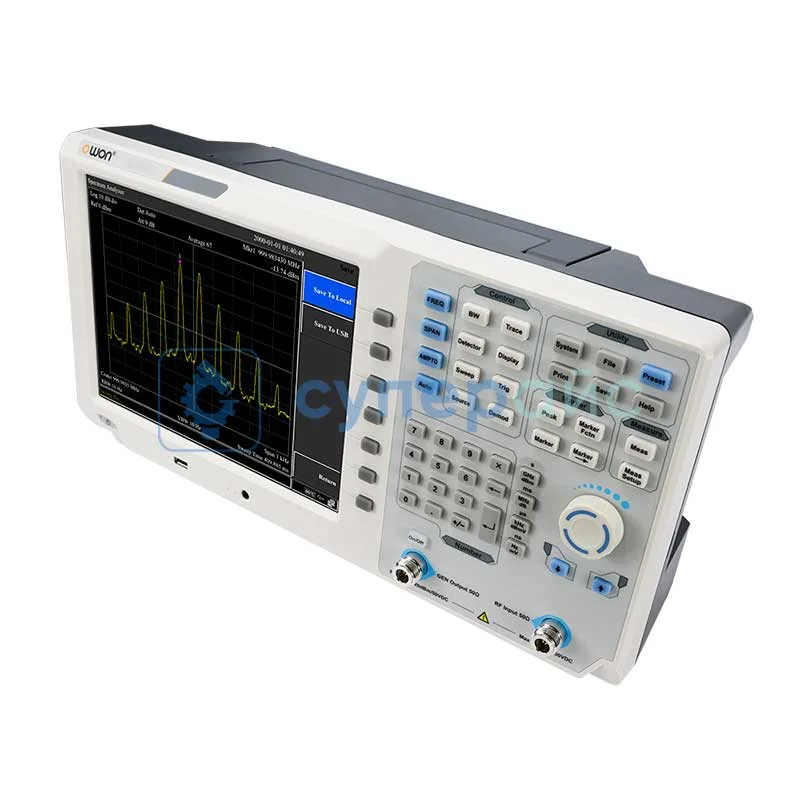

Цифровой спектроанализатор OWON XSA1015P-TG фото 1
Цифровой спектроанализатор OWON XSA1015P-TG фото 2
Цифровой спектроанализатор OWON XSA1015P-TG фото 3

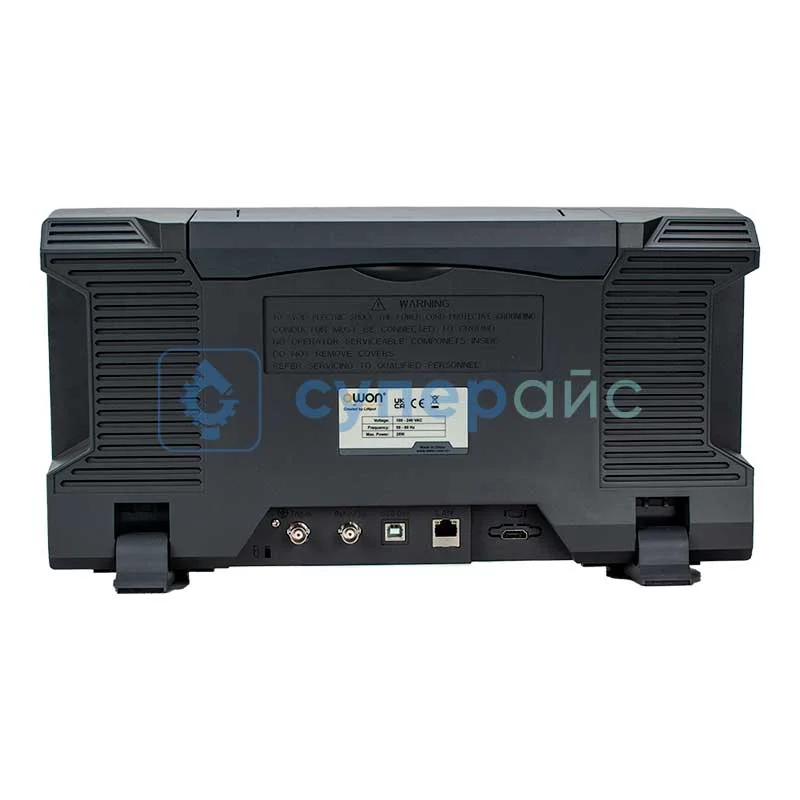

Цифровой спектроанализатор OWON XSA1015P-TG фото 4
О товаре
Настольный анализатор спектра OWON XSA1015P-TG
Диапазон частот: 9 кГц - 1,5 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 163 дБм

Технические характеристики OWON XSA1015P-TG

Частотный диапазон 9 кГц - 1,5 ГГц
Разрешение 1 Гц
Ширина развёртки частоты
Диапазон развёртки 0 Гц, 100 Гц до максимальной частоты прибора
Точность ширина развёртки / (точность развёртки - 1)
Пропускная способность
Полоса пропускания от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов
Точность полосы пропускания < 5% стандартно
Полоса пропускания видео от 10 Гц до 3 МГц, в последовательности 1-3-5-10
Полоса разрешения 200 Гц, 9 кГц, 120 кГц, 1 МГц
Амплитуда и уровень
Диапазон измерения амплитуды средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен
средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен
Постоянное напряжение 50 В
Непрерывная радиочастотная мощность затухание = 40 дБ, +20 дБм (100 мВ)
Макс. уровень повреждения +30 дБм (1 Вт)
Средний уровень шума
Предусилитель выключен от 9 кГц до 1 МГц: -95 дБм < -88 дБм
от 1 МГц до 500 МГц: -140 дБм < -130 дБм
от 500 МГц до 1,5 ГГц: -138 дБм < -128 дБм
Предусилитель включен от 100 кГц до 1 МГц: -135 дБм < -128 дБм
от 1 МГц до 500 МГц: -160 дБм < -150 дБм
от 500 МГц до 1,5 ГГц: -158 дБм < -148 дБм
Фазовый шум
Смещение 10 кГц < -106 дБн/Гц
100 кГц < -104 дБн/Гц
1 МГц < -115 дБн/Гц
Средний уровень шума 163 дБм
Диапазон отображения уровня
Единица измерения координат уровня dBm, dBμW, dBpW, dBmV, dBμV, W, V
Ось логарифмического уровня 0,01 - 1000 дБ
Ось линейного уровня от 0 до контрольного уровня
Количество точек отображения 801
Количество трасс 8
Способ обнаружения положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик
Функции трассировки четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка
Частотная характеристика
Предусилитель выключен < 0,7 дБ
Предусилитель включен < 1,0 дБ
Следящий генератор (tracking generator)
Диапазон частот от 100 кГц до 1,5 ГГц
Диапазон уровня выходной мощности от - 40 дБмВт до 0 дБмВт
Разрешение выходного уровня 1 дБ
Выходная плоскостность 50 МГц, ± 3 дБ
Ложный генератор слежения гармонический: - 20 дБн
негармонический: - 20 дБн
Генератор слежения за изоляцией входных клемм - 60 дБ
Общие характеристики
Дисплей ЖК-экран, разрешение 1024 x 768 пикселей
Диагональ дисплея 10,9 дюйма
Интерфейс USB, HDMI
Габариты 375 х 185 х 120 мм
Вес 5 кг
Комплектация анализатор спектра OWON XSA1015P-TG – 1 шт
шнур питания– 1 шт
USB кабель – 1 шт
диск с программным обеспечением – 1 шт
руководство пользователя – 1 шт

Настольный анализатор спектра OWON XSA1015P-TG

OWON XSA1015P-TG — это функциональный цифровой анализатор спектра частот, который подходит для работы с частотным диапазоном до 1,5 ГГц. Благодаря передовым характеристикам и эргономичному дизайну, прибор станет незаменимым инструментом как для профессионалов, так и для любителей радиоэлектроники.

Особенности модели

Прибор выделяется своими техническими характеристиками, которые включают расширенный диапазон частот, высокое разрешение, минимальные шумы. Этот анализатор спектра помогает получать точные результаты измерений, что важно при работе с различными сигналами.

Преимущества устройства:

  • Диапазон частот от 9 кГц до 1,5 ГГц позволяет охватывать множество исследовательских задач.
  • Точность измерений достигается за счёт разрешения 1 Гц.
  • Встроенная система минимизации шумов гарантирует чистоту сигнала с высокой точностью измерений.
  • Яркий 10,9-дюймовый дисплей разрешением 1024x768 пикселей предоставлять чёткость картинки и удобство работы.
  • Встроенные функции трассировок и следящего генератора упрощают анализ данных, повышая эффективность исследований.

Дополнительные возможности включают в себя интерфейсы USB и HDMI для передачи данных или подключения к внешним устройствам, которые расширяют функциональность спектроанализатора.

Анализатор спектра OWON XSA1015P-TG — это универсальный цифровой прибор, в котором объединена точность, функциональные возможности и удобство эксплуатации. Он станет выбором для специалистов, работающих в сфере радиоэлектроники, связи и других областях, требующих точного анализа спектра

Обзорная таблица анализаторов спектра OWON

Характеристики XSA1075P XSA1036P-TG XSA1015P-TG XSA1032P-TG
Минимальная частота 9 кГц
Максимальная частота 7,5 ГГц 3,6 ГГц 1,5 ГГц 3,2 ГГц
Диапазон полосы пропускания 1 Гц - 1 МГц
Средний уровень шума 163 дБм
Тип спектроанализатора Цифровой
Принцип действия Параллельный (многоканальный)
Встроенный дисплей Да
Интерфейс передачи данных USB/ HDMI
Вид исполнения Настольное
Следящий генератор Нет Да Да Да

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
