Анализатор спектра OWON XSA1032P-TG со следящим генератором
225 449 ₽
225 449 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
20965
Модель (серия)
XSA1032P-TG
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XSA1032P-TG
Общие данные
Артикул (код товара)
20965
Производитель (бренд)
Модель (серия)
XSA1032P-TG
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Диапазон полосы пропускания
Мин. частота
9 кГц
Макс. частота
3,2 ГГц
Принцип действия
Средний уровень шума
160 дБм
Тип спектроанализатора
Цифровой
Диапазон рабочих частот
9 кГц - 3,2 ГГц
Диапазон видео-полосы VBW
10 Гц - 3 МГц
Разрешение по частоте
1 Гц
Максимальный входной уровень (дБм)
+30 дБм
Встроенные функции и опции
Встроенный дисплей
Наличие следящего генератора (TG)
Да (100 кГц - 3,2 ГГц)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
HDMI
HDMI
Вид исполнения
Настольное
Габариты и вес
Габариты прибора
421 x 221 x 115 мм
Габариты упаковки
560 x 385 x 255 мм
Вес нетто, кг
5 кг
Вес брутто, кг
7,15 кг
Комплектация
Комплектация
шнур питания– 1 шт
USB кабель – 1 шт
диск с программным обеспечением – 1 шт
руководство пользователя – 1 шт
USB кабель – 1 шт
диск с программным обеспечением – 1 шт
руководство пользователя – 1 шт
Описание OWON XSA1032P-TG
Обзорная таблица анализаторов спектра OWON XSA-P серии
| Характеристики | XSA1015P-TG | XSA1032P-TG | XSA1036P-TG | XSA1075P-TG |
| Частотный диапазон | 9 кГц - 1,5 ГГц | 9 кГц - 3,2 ГГц | 9 кГц - 3,6 ГГц | 9 кГц - 7,5 ГГц |
| Разрешение по частоте | 1 Гц | |||
| Полоса пропускания (RBW) | 1 Гц ... 1 МГц (шаг 1-3-5-10) | |||
| Полоса пропускания видео (VBW) | 10 Гц ... 3 МГц (шаг 1-3-5-10) | |||
| Полоса разрешения (EMI) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |||
| Средний уровень шума (DANL) с предусилителем | -160 дБм (1-500 МГц) | -160 дБм (1-500 МГц) | -160 дБм (1-500 МГц) |
-160 дБм (1-500 МГц) -149 дБм (6-7,5 ГГц) |
| Фазовый шум (10 кГц) | < -106 дБн/Гц | |||
| Частотная характеристика (предусилитель вкл.) | < 1,0 дБ | |||
| Количество точек отображения | 801 | |||
| Количество трасс | 8 | |||
Спектроанализатор OWON XSA1032P-TG
Спектроанализатор стационарный OWON XSA1032P-TG представляет собой точный электронный инструмент для измерения радиочастотных сигналов. Предлагаемое устройство работает в частотном диапазоне от 9 кГц до 3,2 ГГц, которым охватывается большой список коммуникационных технологий.
Этот цифровой анализатор спектра располагает разрешением 1 Гц, которое обеспечивает получение точных данных о сигнале при проведении измерений. Небольшое среднее значение уровня шума обуславливает способность прибора регистрировать слабые сигналы без искажений.
К важным особенностям этой модели относятся:
- встроенный следящий генератор для анализа частотных характеристик устройств;
- интерфейс подключения, представленный разъёмами USB и HDMI;
- компактный форм-фактор при сохранении функциональности;

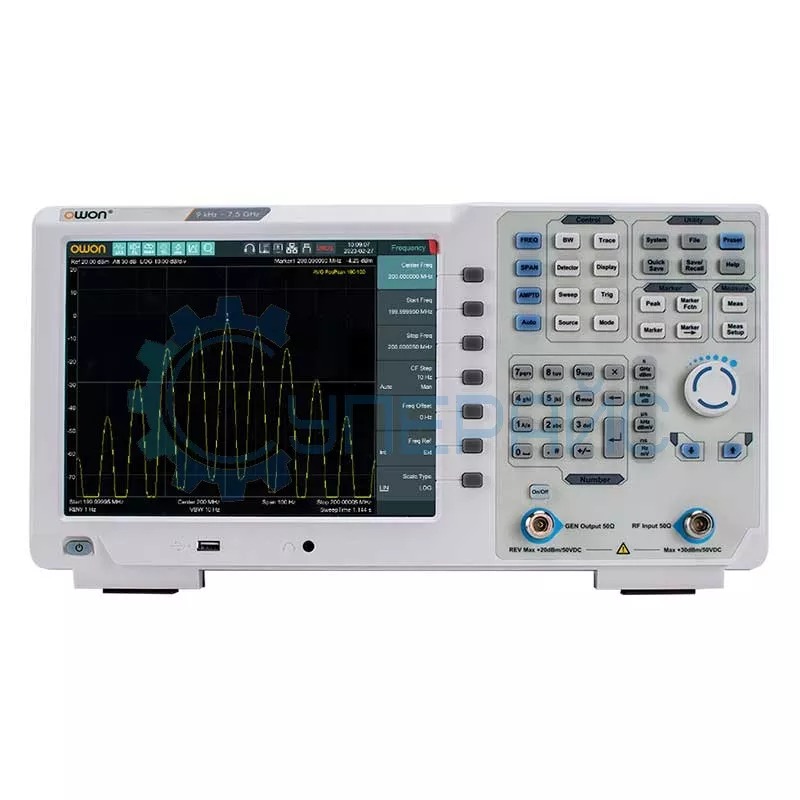

- интуитивно понятное управление с помощью кнопок на лицевой панели.
Следящий генератор даёт возможность формировать синхронные тестовые сигналы, что упрощает тестирование фильтров, усилителей, антенн. USB-интерфейс облегчает подключение к компьютеру для углубленного анализа данных, а HDMI-выход — к внешним дисплеям с высоким разрешением.
Возможные области применения XSA1032P-TG:
- тестирование радиопередающих устройств различных диапазонов;
- разработка, настройка коммуникационного оборудования;
- научные исследования в области радиочастотных сигналов;
- образовательный процесс в технических учебных заведениях.
Часто задаваемые вопросы
Чем анализатор спектра отличается от осциллографа?
Осциллограф показывает сигнал во времени, анализатор спектра раскладывает его по частоте. По спектру видно несущую, гармоники, помехи и уровень шума, которые на временной картине разглядеть трудно. Приборы дополняют друг друга при работе с радиочастотными цепями. Осциллограф удобнее для импульсов и логики, анализатор - для частотной картины и помех.
Что даёт следящий генератор в индексе TG?
Следящий генератор работает в паре с анализатором и строит частотную характеристику цепи. С ним измеряют полосу пропускания фильтра, затухание и крутизну склонов, настраивают усилители и тракты. Без него прибор только принимает сигнал, а с ним ещё и проверяет отклик схем.
Как выбрать диапазон частот анализатора?
Диапазон должен покрывать рабочие частоты ваших сигналов с запасом на гармоники. Если вы смотрите гармонические составляющие, верхняя граница нужна выше основной частоты в несколько раз. Заранее определите, с какими сигналами работаете чаще, и подбирайте прибор под них, чтобы не упереться в верхнюю границу при первой же задаче.
Зачем важен низкий уровень собственных шумов?
Собственный шум прибора задаёт нижнюю границу сигналов, которые удаётся разглядеть. Чем он ниже, тем слабее составляющие видно на фоне шума. Это решает при поиске паразитных сигналов и измерении цепей с малым уровнем на выходе. Сравнивают уровень шума на одинаковой полосе анализа, иначе цифры приборов несопоставимы.
Документация и ПО OWON XSA1032P-TG
Название
Язык
Версия
Размер и тип
Руководство по программированию для анализатора спектра OWON серии XSA1000TG
Язык:
Английский
Размер и тип:
988 КБ,
PDF
Краткое руководство пользователей спектроанализаторов OWON серии XSA1000P
Язык:
Русский
Размер и тип:
1,12 МБ,
pdf
Спецификации анализаторов спектра OWON серии XSA1000P
Язык:
Английский
Размер и тип:
248 Кб,
PDF
Руководство пользователя для анализаторов OWON серии XSA1000P
Язык:
Английский
Размер и тип:
952 Кб,
PDF
Программное обеспечение для анализаторов OWON серии XSA1000P
Язык:
Английский
Размер и тип:
33,3 Мб,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы OWON XSA1032P-TG
Сергей
26.11.2025 14:48:07
Ну что сказать, вещь стоящая, хотя цена кусается немного. Купил специально для проверки блоков питания и аккумуляторов на работе. Что больше всего радует это стабильность работы и точность измерений. Использовал в разных режимах и постоянный ток, и постоянное напряжение, проверял аккумуляторные банки никаких проблем не возникло.Минус, пожалуй, только один габариты большие, но это неизбежно при такой мощи. Зато всё сделано качественно, чувствуется надежность конструкции.Деньги вложены не зря, спасибо тех поддержке за помощь в выборе очень помогли
SUPEREYES.RU
27.11.2025 06:51:18
Сергей
Ну что сказать, вещь стоящая, хотя цена кусается немного. Купил специально для проверки блоков питания и аккумуляторов на работе. Что больше всего радует это стабильность работы и точность измерений. Использовал в разных режимах и постоянный ток, и постоянное напряжение, проверял аккумуляторные банки никаких проблем не возникло.Минус, пожалуй, только один габариты большие, но это неизбежно при такой мощи. Зато всё сделано качественно, чувствуется надежность конструкции.Деньги вложены не зря, спасибо тех поддержке за помощь в выборе очень помогли
Ну что сказать, вещь стоящая, хотя цена кусается немного. Купил специально для проверки блоков питания и аккумуляторов на работе. Что больше всего радует это стабильность работы и точность измерений. Использовал в разных режимах и постоянный ток, и постоянное напряжение, проверял аккумуляторные банки никаких проблем не возникло.Минус, пожалуй, только один габариты большие, но это неизбежно при такой мощи. Зато всё сделано качественно, чувствуется надежность конструкции.Деньги вложены не зря, спасибо тех поддержке за помощь в выборе очень помогли
Здравствуйте, Сергей!
Благодарим вас за развернутый отзыв об анализаторе спектра OWON XSA1032P-TG и за упоминание работы нашей технической поддержки. Мы ценим, что вы как специалист подтвердили точность измерений, стабильность работы и надежность конструкции — это ключевые характеристики для профессионального оборудования.
Особенно приятно, что наши специалисты помогли вам с выбором. Мы всегда стремимся подбирать оборудование, которое полностью соответствует задачам наших клиентов.
Спасибо за доверие к нашему магазину! Уверены, что анализатор спектра станет вашим надежным партнером в работе.
С уважением, Администрация магазина Суперайс
