Спектроанализатор OWON XSA1075P-TG со следящим генератором
572 680 ₽
572 680 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
20982
Модель (серия)
XSA1075P-TG
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XSA1075P-TG
Артикул (код товара)
20982
Модель (серия)
XSA1075P-TG
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Диапазон полосы пропускания
Средний уровень шума
163 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
7,5 ГГц
Вес (кг)
5
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
HDMI
HDMI
Вид исполнения
Настольное
Показать больше
Показать меньше
Описание OWON XSA1075P-TG
Технические характеристики OWON XSA1075P-TG
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | 1 Гц - 1 МГц, в последовательности 1 - 3 - 5 - 10 шагов |
| Точность полосы пропускания | < 5 % стандартно |
| Полоса пропускания видео | 10 Гц - 3 МГц, в последовательности 1 - 3 - 5 - 10 |
| Полоса разрешения | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды |
средний уровень шумов до + 10 дБм, 100 кГц - 10 МГц, предусилитель выключен средний уровень шумов до + 20 дБм, 10 МГц - 7,5 ГГц, предусилитель выключен |
| Постоянное напряжение | 50 В |
| Непрерывная радиочастотная мощность | затухание = 40 дБ, + 20 дБм (100 мВ) |
| Макс. уровень повреждения | + 30 дБм (1 Вт) |
| Средний уровень шума | |
| Предусилитель выключен |
9 кГц - 1 МГц: - 95 дБм < - 88 дБм 1 - 500 МГц: - 140 дБм < - 130 дБм 500 МГц - 3,6 ГГц: -138 дБм < - 128 дБм 3,6 - 6 ГГц: - 134 дБм < - 124 дБм 6 - 7,5 ГГц: - 129 дБм < - 119 дБм |
| Предусилитель включен |
100 кГц - 1 МГц: - 135 дБм < - 128 дБм 1 - 500 МГц: - 160 дБм < - 150 дБм 500 МГц - 3,6 ГГц: - 158 дБм < - 148 дБм 3,6 - 6 ГГц: - 154 дБм < - 144 дБм 6 - 7,5 ГГц: - 149 дБм < - 139 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < - 106 дБн/Гц 100 кГц < - 104 дБн/Гц 1 МГц < - 115 дБн/Гц |
| Средний уровень шума | -163 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
| Ось логарифмического уровня | 0,01 - 1000 дБ |
| Ось линейного уровня | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 8 |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | < 0,7 дБ |
| Предусилитель включен | < 1,0 дБ |
| Триггеры | |
| Источник триггера | свободный запуск, видео, внешний |
| Внешний уровень триггера | 5 В TTL |
| Следящий генератор (tracking generator) | |
| Диапазон частот | 100 кГц - 7,5 ГГц |
| Диапазон уровня выходной мощности | - 40 - 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Ложный генератор слежения |
гармонический: - 20 дБн негармонический: - 20 дБн |
| Генератор слежения за изоляцией входных клемм | - 60 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1024 x 768 пикселей |
| Диагональ дисплея | 10,9 дюйма |
| Интерфейс | USB, HDMI |
| Габариты | 375 х 185 х 120 мм |
| Вес нетто | 5 кг |
| Габариты упаковки | 560 x 250 x 375 мм |
| Вес брутто | 6,7 кг |
| Комплектация |
анализатор спектра OWON XSA1075P-TG - 1 шт шнур питания - 1 шт USB кабель - 1 шт руководство пользователя - 1 шт |

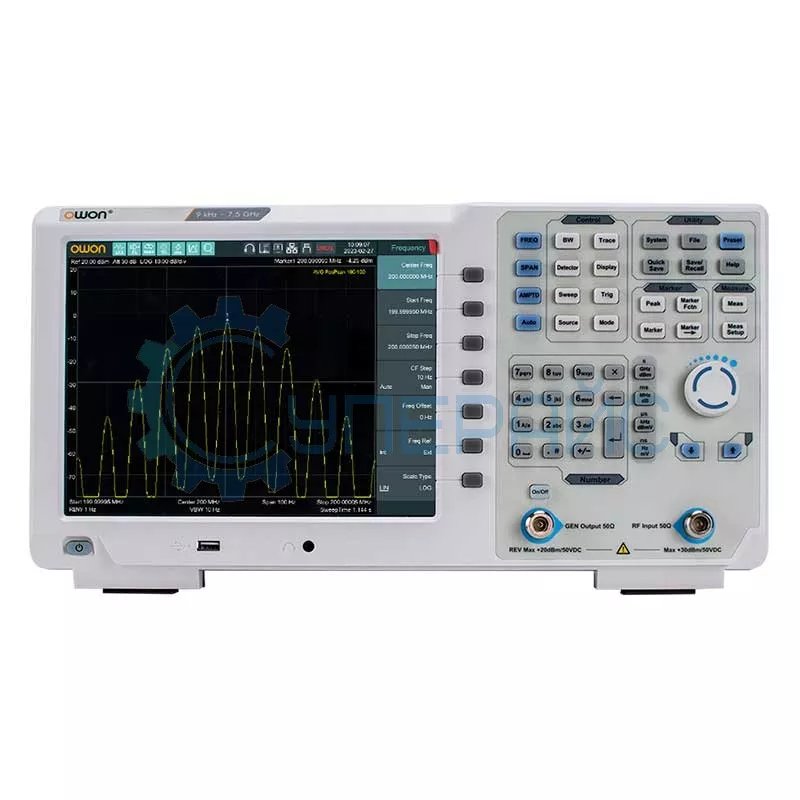

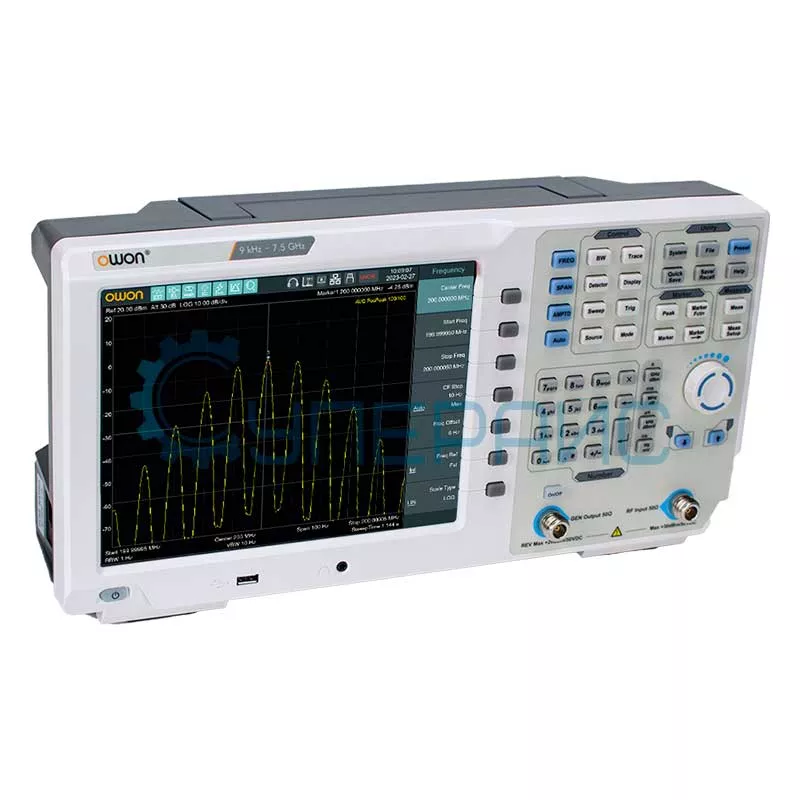

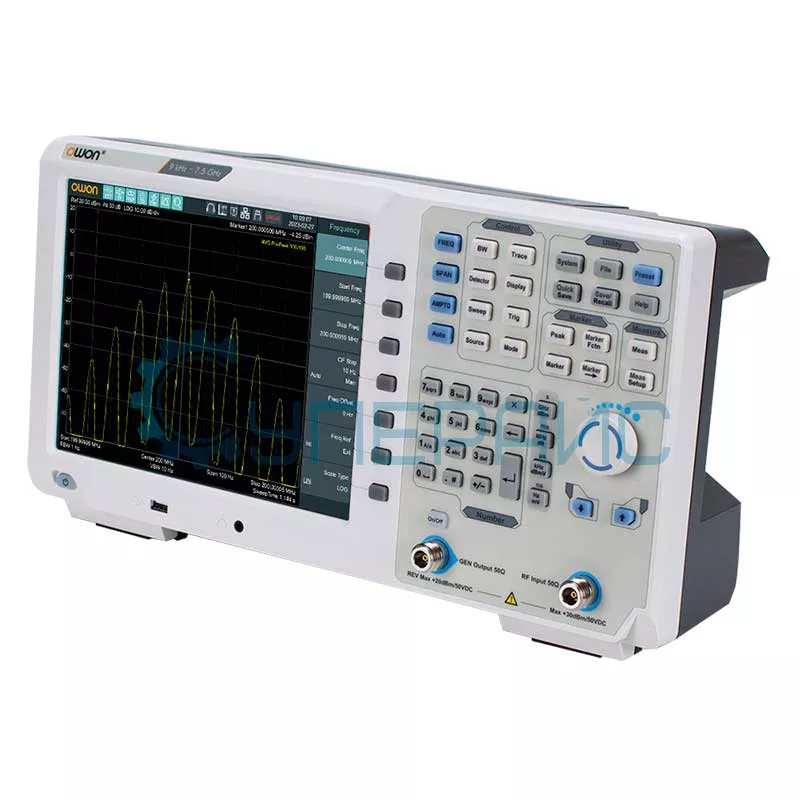

Настольный анализатор спектра OWON XSA1075P-TG
Спектроанализатор настольный OWON XSA1075P-TG со следящим генератором представляет собой высокотехнологичный инструмент для анализа радиочастотных сигналов. Рассмотрим часто задаваемые вопросы о таких устройствах на примере представленной модели.
Каков диапазон частот аппарата?
Этот анализатор спектра OWON охватывает диапазон от 9 кГц до 7,5 ГГц. Такой диапазон позволяет анализировать различные сигналы, включая радиочастоты и интерференционные воздействия, что важно в области радиосвязи.
Каково разрешение устройства?
Разрешение составляет 1 Гц, что помогает точно определять частоты сигналов. Это полезно для детального анализа спектров при работе с высокочастотными приборами.
Что можно сказать об уровне шума?
Средний уровень шума прибора не превышает - 163 дБм. Показатель важен для исключения ложных срабатываний и для повышения точности измерений.
Чем полезен следящий генератор в этом устройстве?
Следящий генератор располагает диапазоном частот 100 кГц - 7,5 ГГц и позволяет измерять характеристики цепей, тестировать фильтры, а также оценивать АЧХ при тестировании радиочастотной техники.
Преимущества анализатора XSA1075P-TG:
- разъёмы USB и HDMI для лёгкого подключения к компьютерам и мониторам;
- высокое разрешение;
- широкая полоса пропускания.
Особенности форм-фактора устройства:
- легкий и компактный;
- удобен для работы в лабораторных условиях;
- цветной ЖК-экран на передней панели.
Обзорная таблица анализаторов спектра OWON
| Характеристики | XSA805 | XSA805-TG | XSA1075P | XSA1075P-TG |
| Частотный диапазон | 9 кГц - 500 МГц | 9 кГц - 7,5 ГГц | ||
| Разрешение | 1 Гц | |||
| Фазовый шум | < 160 дБм | 151,2 дБм | 163 дБм | |
| Полоса пропускания |
1 Гц - 1 МГц, в последовательности 1 - 3 - 5 - 10 шагов |
|||
| Следящий генератор | нет | есть | нет | есть |
| Дисплей | ЖК-экран | |||
| Разрешение дисплея | 1280 x 800 пикселей | 1024 x 768 пикселей | ||
| Интерфейс |
USB, LAN, HDMI, вход для наушников |
micro USB, USB, HDMI, RF вход, GEN выход, BNC, TTL, LAN, Jack |
USB, HDMI | |
