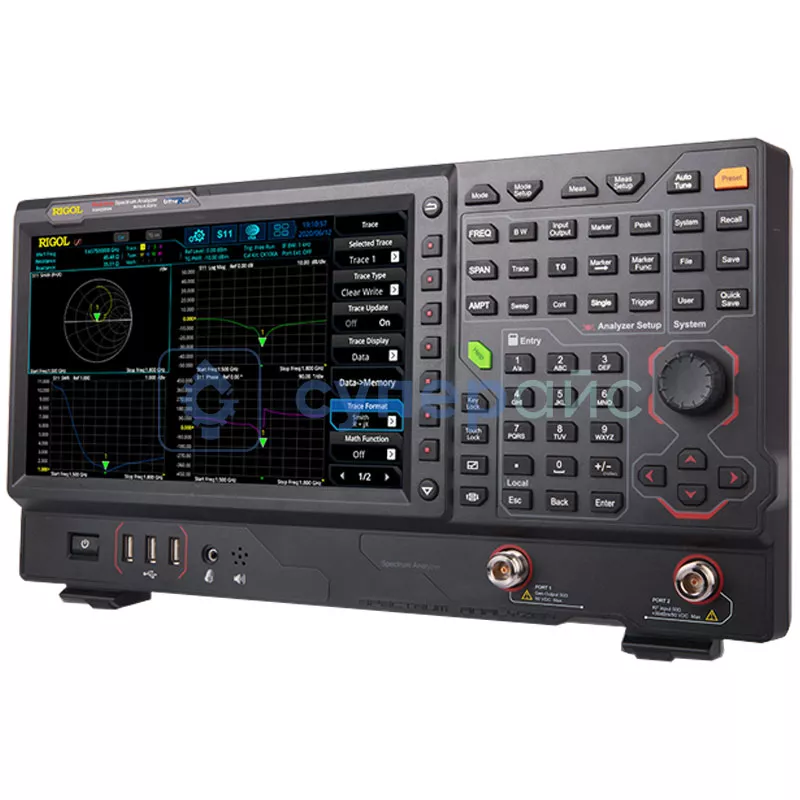

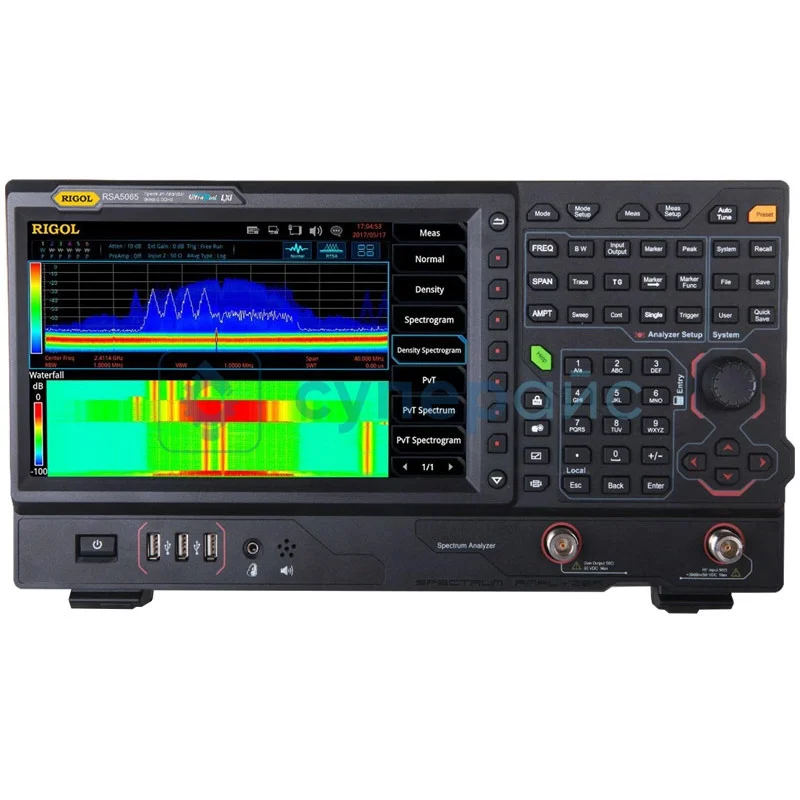

Цифровой анализатор спектра RIGOL RSA5065
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
1 173 060 ₽
1 173 060 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9000₽
?
Поверка средств измерений - 9000₽
Артикул (код товара)
23321
Модель (серия)
RSA5065
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL RSA5065
Артикул (код товара)
23321
Модель (серия)
RSA5065
Страна производства
Китай
Гарантия, мес.
12
Диапазон полосы пропускания
Тип спектроанализатора
Настольный (стационарный)
Принцип действия
Мин. частота
9 кГц
Макс. частота
6,5 ГГц
Вес (кг)
4,65
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
LAN
HDMI
Вид исполнения
Настольное
Описание RIGOL RSA5065
Технические характеристики RIGOL RSA5065
| Частота | 9 кГц - 6,5 ГГц |
| Пропускная способность в реальном времени | 25 МГц |
| Генератор отслеживания | нет |
| Векторный сетевой анализ | нет |
| Предварительное соответствие требованиям EMI | есть |
| Функция комплексной демодуляции | есть |
| Режимы измерений | GPSA, RTSA |
| Внутренняя частота | |
| Опорная частота | 10 МГц |
| Первоначальная калибровка | стандарт < 1 ppm |
| Точность | опция OCXO-C08 < 0.1 ppm |
| Счетчик частоты | разрешение 1 Гц |
| Диапазон частот | 0 - 10 Гц, разрешение 2 Гц |
| Фазовый шум | |
| При 1 кГц | < - 95 дБс / Гц |
| При 10 кГц | < - 106 дБц / Гц, < -108 дБц / Гц |
| При 100 кГц | < -106 дБц / Гц, < -108 дБц / Гц |
| При 1 МГЦ | < - 115 дБц / Гц, < - 117 дБц / Гц |
| Остаточный FM | 20 - 30 ℃, RBW = VBW = 1 кГц, < 10 Гц (номинальный) |
| Пропускная способность | |
| Полоса пропускания | (- 3 дБ) [1] от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Точность RBW |
от 3 кГц до 10 МГц, <5% (номинальная); от 10 Гц до 1 кГц, <15% (номинальный) |
| Коэффициент формы фильтра разрешения (60 дБ: 3 дБ) | < 5 (номинальный) |
| Полоса пропускания видео (- 3 дБ) | от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Полоса пропускания разрешения (- 6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Максимальный безопасный уровень входного сигнала | |
| Напряжение постоянного тока | 50 В |
| Постоянная радиочастотная мощность |
+ 30 дБм, понижение ≥ 40 дБ, предусилитель выключен; - 10 дБм, понижение = 20 дБ, предусилитель включен |
| Амплитуда диапазона измерений | |
| Диапазон |
fc ≥ 10 МГц DANL до +30 дБм |
| Максимальный безопасный уровень входного сигнала |
напряжение постоянного тока - 50 В; постоянная радиочастотная мощность +30 дБм, понижение ≥ 40 дБ, предусилитель выключен; -10 дБм, понижение = 20 дБ, предусилитель включен |
| Максимальный уровень повреждения | постоянная радиочастотная мощность +33 дБм (2 Вт) |
| Отображаемый средний уровень шума | |
| Предусилитель выключен |
от 100 кГц до 20 МГц < - 135 дБм, < - 140 дБм (типичный); от 20 МГц до 1,5 ГГц < - 142 дБм, < - 145 дБм (типичный); от 1,5 ГГц до 2,7 ГГц < - 140 дБм, < - 143 дБм (типичный); от 2,7 ГГц до 3,2 ГГц < - 138 дБм, < - 141 дБм (типичный); от 3,2 ГГц до 5,5 ГГц < - 138 дБм, < - 143 дБм (типичный); от 5,5 ГГц до 6,5 ГГц < -136 дБм, < -141 дБм (типичный) |
| Предусилитель включен |
от 100 кГц до 20 МГц < -152 дБм, < -160 дБм (типичный); от 20 МГц до 1,5 ГГц < -162 дБм, < -165 дБм (типичный); от 1,5 ГГц до 2,7 ГГц < -160 дБм, < -163 дБм (типичный); от 2,7 ГГц до 3,2 ГГц < -158 дБм, < -161 дБм (типичный); от 3,2 ГГц до 5,5 ГГц < -156 дБм, < -161 дБм (типичный); от 5,5 ГГц до 6,5 ГГц < -154 дБм, < -159 дБм (типичный) |
| Индикация уровня | |
| Логарифмическая шкала | от 1 дБ до 200 дБ |
| Линейная шкала | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 6 |
| Детектор трассировки | normal, pos-peak, neg-peak, sample, RMS average, voltage average, and quasi-peak |
| Функция трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустой |
| Единица измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, сЗ, мкВт, МВт, Вт |
| Частотная характеристика | |
| Предусилитель выключен |
от 100 кГц до 3,2 ГГц <0,5 дБ, <0,3 дБ (типичный); от 3,2 ГГц до 6,5 ГГц < 0,7 дБ, < 0,5 дБ (типичный) |
| Предусилитель включен |
от 100 кГц до 3,2 ГГц <0,7 дБ, <0,3 дБ (типичный); от 3,2 ГГц до 6,5 ГГц < 0,9 дБ, < 0,5 дБ (типичный) |
| Переключения входного ослабления | |
| Диапазон настройки | от 0 дБ до 50 дБ с шагом 1 дБ |
| Неопределенность переключения |
fc = 50 МГц, относительно 10 дБ, предусилитель выключен, от 20 до 30 ℃; < 0,3 дБ |
| Искажение | |
| Перехват второй гармоники (SHI) | fc ≥ 50 МГц, уровень входного сигнала = -20 дБм, понижение = 0 дБ, предусилитель выключен |
| Перехват третьего порядка (TOI) |
fc ≥ 50 МГц, два тона - 20 дБм на входном микшере с интервалом 200 кГц, понижение = 0 дБ, предусилитель выключен; +11 дБм, +15 дБм (типичный) |
| Сжатие с коэффициентом усиления 1 дБ (P1dB) |
fc ≥ 50 МГц, затухание = 0 дБ, предусилитель выключен; 0 дБм (номинальный) |
| Триггер | |
| Свободный запуск | источника триггера, внешний 1, внешний 2, видео |
| Диапазон задержки срабатывания |
≥ 10 Гц - от 0 до 500 мс; нулевой диапазон - от 0 до 500 мс |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса анализа в реальном времени | 25 МГц |
| Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера 7,45 мкс |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
| Количество графиков | 6 |
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) |
40 МГц: 100 кГц / 3,21 МГц; 25 МГц: 62,8 кГц / 2,01 МГц; 10 МГц: 25,1 кГц / 804 кГц; 1 МГц: 2,51 кГц / 80,4 кГц; 100 кГц: 251 Гц / 8,04 кГц |
| Максимальная частота дискретизации | 51,2 Мвыб/сек |
| Скорость БПФ | 146,484 БПФ/сек |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата (макс. дискретизация) | > 156,5 мкс |
| Амплитудные измерения | |
| Неравномерность АЧХ | < 0,5 дБ |
| Lинамический диапазон без паразитных составляющих (SFDR) | <- 60 дБн |
| Измерение спектральной плоскости | |
| Диапазон плотности | от 0 до 100% с шагом 0,1% |
| Минимальная полоса обзора | 5 кГц |
| Персистенция | 32 мс - 10 с |
| Измерение спектрограмм | |
| Глубина памяти | 8192 точки |
| Динамический диапазон (охват. Bitmap) | 200 дБ |
| Измерение распределения мощности по времени | |
| Мин. время захвата | 187,9 мкс |
| Макс. время захвата | 40 с |
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |

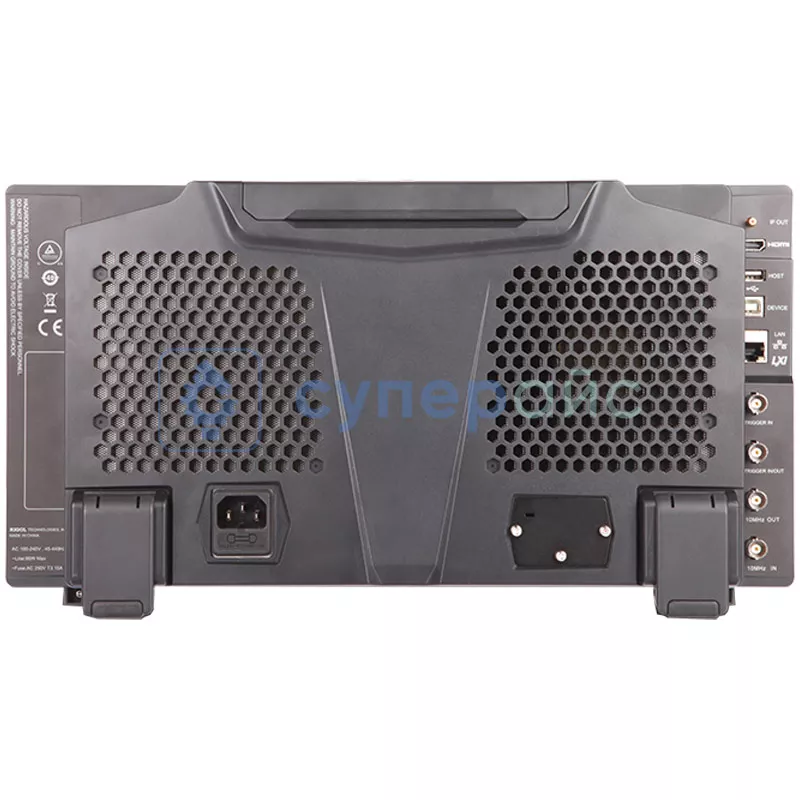

| Входы / Выходы | |
| ВЧ вход | разъем N-типа (female), импеданс 50 Ом |
| Вход / выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / выход внешнего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 |
разъем BNC-тип (female) импеданс ≥ 1 кОм уровень запуска: 5 В TTL уровень |
| Вход внешнего запуска 2 / выход синхронизации |
разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
| Выход ПЧ |
частота 430 МГц ± 20 МГц разъем SMB (male) импеданс 50 Ом |
| Общие характеристики | |
| Дисплей | мультитач экран, разрешение 1024 х 600, 10,1 дюйма, цветной 24-разрядный |
| Интерфейс | USB, LAN, HDMI |
| Функция поддержки принтера | есть |
| Объем оперативной памяти | 512 М |
| Диапазон входного напряжения переменного тока | от 100 В до 240 В (номинальное) |
| Частота переменного тока | от 45 Гц до 440 Гц |
| Потребляемая мощность | 55 Вт (типичная), макс. 90 Вт со всеми опциями |
| Рабочая температура | от 0 до 50 ℃ |
| Температура хранения | -20 до 70 ℃ |
| Влажность | от 0 до 30℃ ≤ 95% относительной |
| Габариты | 410 x 224 х 135 мм |
| Вес | 4,65 кг |
| Комплектация |
настольный анализатор спектра RIGOL RSA5065 – 1 шт; кабель питания – 1 шт; руководство пользователя – 1 шт |
Обзорная таблица анализаторов спектра RIGOL
| Характеристики | RSA5065-TG | RSA5065 | RSA5065N | RSA5032 |
| Пропускная способность в реальном времени | 25 МГц | 25 МГц | 25 МГц (опция 40 МГц) | 25 МГц (опция 40 МГц) |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 6,5 ГГц | 6,5 ГГц | 6,5 ГГц | 3,2 ГГц |
| Режимы измерений: | GPSA, RTSA, Tracking Generator | GPSA, RTSA | GPSA, RTSA, VNA, Tracking Generation | GPSA, RTSA |
| Принцип действия | Параллельный (многоканальный) | Параллельный (многоканальный) | Параллельный (многоканальный) | Последовательный (сканирующий) |
| Вид исполнения | Настольное | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | USB/ LAN/ HDMI | USB/ LAN/ VGA/ Wi-Fi/ Bluetooth | USB/ LAN/ VGA/ Wi-Fi/ Bluetooth |
Документация и ПО RIGOL RSA5065
Название
Язык
Версия
Размер и тип
Руководство пользователя анализаторов спектра RIGOL серии RSA5000
Язык:
Английский
Размер и тип:
3,36 МБ,
pdf
Отзывы RIGOL RSA5065
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17576
Модель (серия):
XSA815-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16657
Модель (серия):
AN-999S
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Добавить в избранное
Артикул (код товара):
9551
Модель (серия):
AN8009
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17423
Модель (серия):
-
Производитель:
TinySA
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17576
Модель (серия):
XSA815-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
18711
Модель (серия):
-
Производитель:
LTDZ
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
0,250
Сложность:
2
Встроенный дисплей:
Нет
Артикул (код товара):
18709
Модель (серия):
-
Производитель:
LTDZ
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
0,250
Сложность:
2
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17423
Модель (серия):
-
Производитель:
TinySA
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Ранее просмотренные Вами
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23321
Модель (серия):

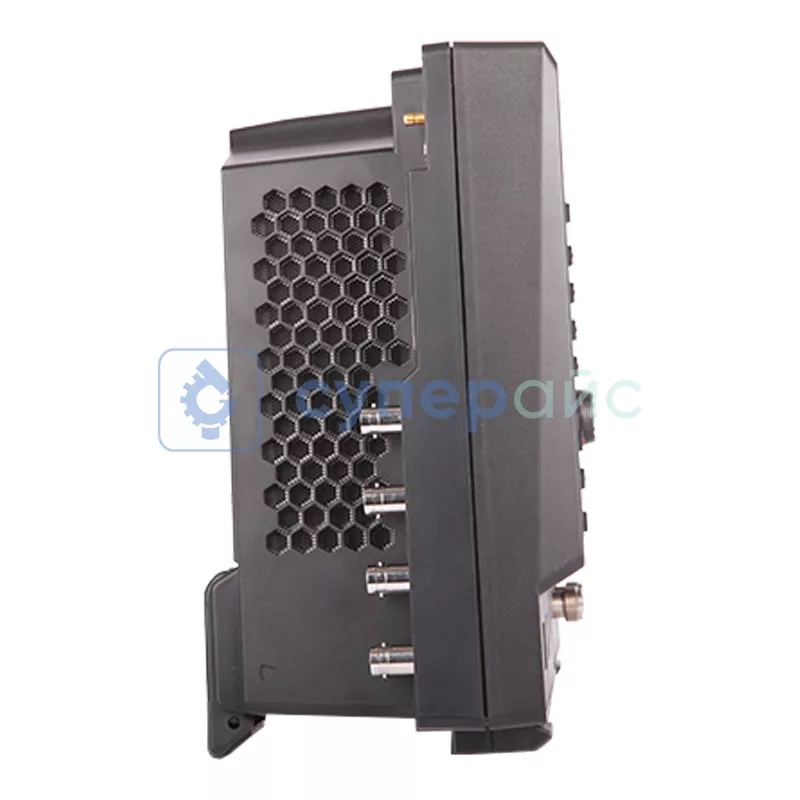

RSA5065
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,65
Сложность:
2
Встроенный дисплей:
Да
