Цифровой анализатор спектра UNI-T UTS3036B

Цифровой анализатор спектра UNI-T UTS3036B

Код товара: 21373

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор UNI-T в России

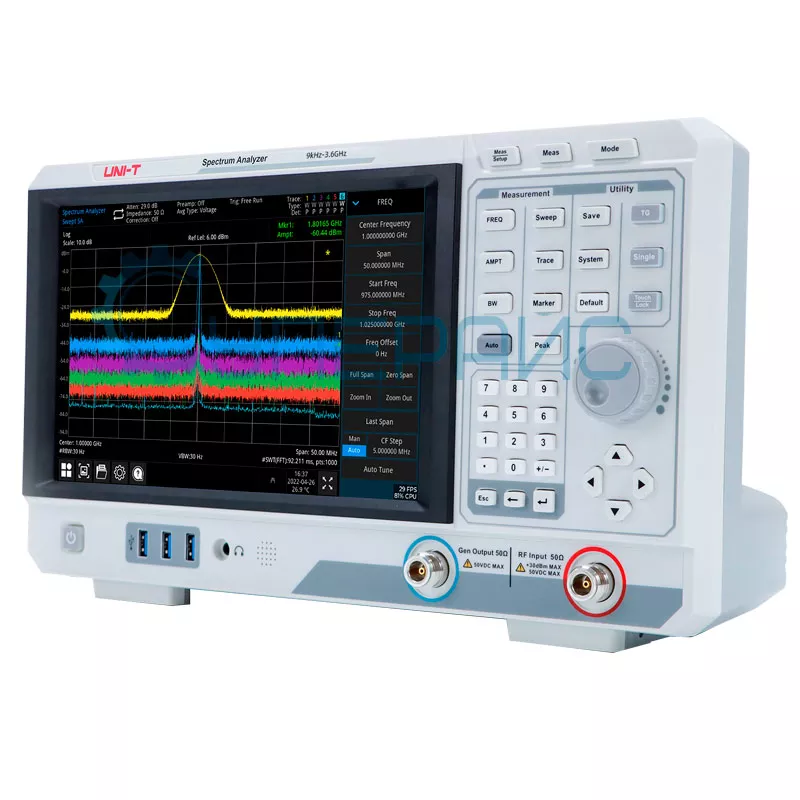

Цифровой анализатор спектра UNI-T UTS3036B фото 1

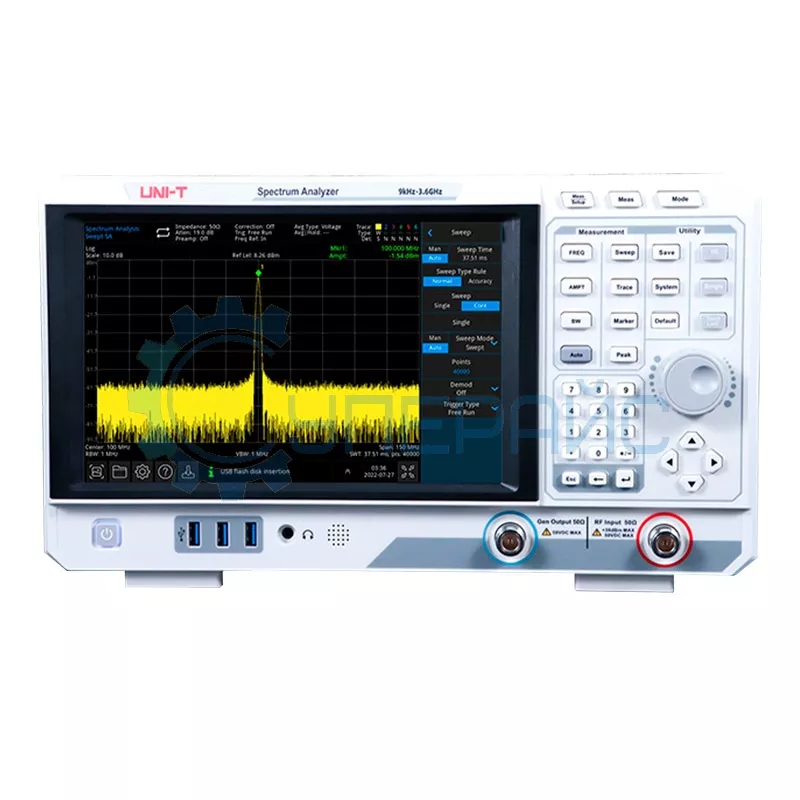

Цифровой анализатор спектра UNI-T UTS3036B фото 2

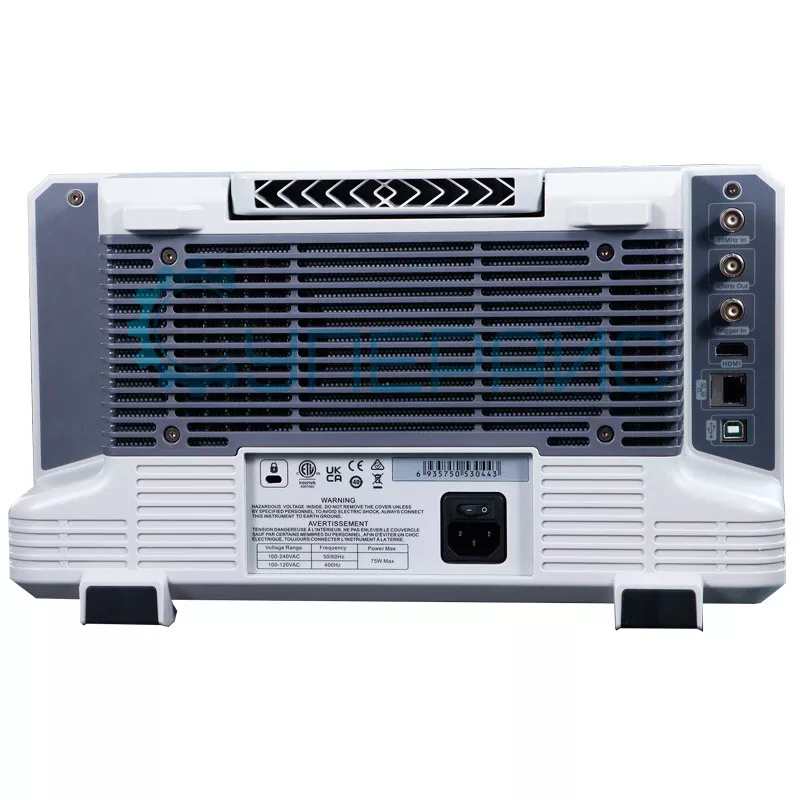

Цифровой анализатор спектра UNI-T UTS3036B фото 3
729 850 руб.
729 850 руб.
Получить КП
Купить в 1 клик
В наличии:
Москва, 2-й Котляковский переулок: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Цифровой анализатор спектра UNI-T UTS3036B фото 1
Цифровой анализатор спектра UNI-T UTS3036B фото 1
Цифровой анализатор спектра UNI-T UTS3036B фото 2
О товаре
Цифровой анализатор UNI-T UTS3036B
Диапазон частот: 9 кГц - 3,6 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
О товаре
Цифровой анализатор UNI-T UTS3036B
Диапазон частот: 9 кГц - 3,6 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм

Технические характеристики UNI-T UTS3036B

Частотный диапазон 9 кГц - 3,6 ГГц
Разрешение 1 Гц
Внутренняя опорная частота 10 МГц
Заданная частота 10 МГц
Точность ± [(время с момента последней регулировки x скорость старения) + температурная стабильность + точность калибровки]
Точность начальной калибровки < 1 ppm
Температурная стабильность от 5 до +45 ℃
Скорость износа 0,5 ppm / год, 3 ppm / 20 лет
Точность считывания частоты (начало, стоп, центр, маркер)
Разрешение маркера промежуток / (точка развертки-1)
Точность маркера ± (частота маркера x точность опорной частоты + 1 % x интервал + 10 % x RBW + разрешение маркера）
Режим маркера нормальный, дельта, зафиксированный
Функции маркера шум, мощность группы, плотность полосы, Н дБ, счетчик
Разрешение счетчика 1 Гц
Точность частотомера ± [частота маркера x точность опорной частоты + разрешение счетчика]
Диапазон частот (FFT и режим развертки)
Диапазон развертки 0 Гц, от 100 Гц до 3,6 ГГц
Точность развертки ST: ± [0,25%*диапазон+диапазон/ (точки-1)];
FFT: ± [0,10%*диапазон+диапазон/ (точки-1)];
Время развертки и запуск
Время развертки от 1 мс до 4000 с;
от 1 мкс до 4000 с
Правило типа развертки точность, нормальный
Режим развертки ST, FFT
Правила развертки одиночный, непрерывный
Тип триггера свободный, внешний, видео
Внешний триггерный вход TTL, рост / падение
Полоса разрешения (RBW)
Диапазон (полоса пропускания – 3 дБ) от 1 Гц до 3 МГц,1 - 3 - 10 шагов
Селективность (– 60 дБ / – 3 дБ) < 4,8: 1 (номинальное значение)
Точность полосы пропускания (– 3 дБ) < 5 % (номинальный)
Пропускная способность видео (VBW)
Диапазон от 1 Гц до 3 МГц,1 - 3 - 10 шагов
Точность пропускной способности видео < 5 %
Диапазон амплитуд
Диапазон от 10 МГц до максимальной частоты
Референтный уровень от 100 дБм до + 30 дБм, шаг 1 дБ
Предусилитель 20 дБ, номинальный, от 9 кГц до 2,1 ГГц（3,6 ГГц, 8,4 ГГц）
Диапазон входного аттенюатора 0 - 51 дБ, шаг 1 дБ
Максимальный безопасный входной уровень
Напряжение постоянного тока 50 В постоянного тока
Максимальная мощность непрерывного радиочастотного сигнала ≤ + 33 дБм
Диапазон отображения
Логарифмический масштаб от 1 дБ до 200 дБ
Линейный масштаб от 0 до опорного уровня
Единицы масштаба дБм, дБмВ, дБмкВ, В, Вт
Диапазон точек развертки (трассировки) 40001
Количество трасс 6
Детектор образец, пик, отрицательный, нормальный, средний
Частотная характеристика при температуре 20℃ - 30℃, относительной влажности 30% -70%, входное затухание 20 дБ, относительно 50 МГц
Предусилитель выключен от 9 кГц до 3,6 ГГц: ± 0,6 дБ; ± 0,3 дБ (типичное значение);
от 3,6 ГГц до 8,4 ГГц: ± 0,8 дБ; ± 0,6 дБ (типичное значение)
Предусилитель включен от 100 кГц до 3,6 ГГц: ± 1,0 дБ; ± 0,8 дБ (типичное значение);
от 3,6 ГГц до 8,4 ГГц: ± 1,2 дБ; ± 1,0 дБ (типичное значение)
Разница и точность
Точность переключения полосы пропускания разрешения относительно логарифмического разрешения по полосе пропускания 10 кГц ± 0,2 дБ, линейного разрешения ± 0,01 (номинальное значение)
Точность переключения входного затухания 20 - 30 ℃, fc = 50 МГц, предусилитель выключен, относительное затухание 20 дБ, входное затухание 1–51 дБ;
± 0,5 дБ
Абсолютная точность амплитуды 20 - 30 ℃, fc = 50 МГц, RBW = 1 кГц, VBW = 1 кГц, пиковые детекторы, входное затухание 20 дБ;
± 0,4 дБ, уровень входного сигнала – 20 дБм, предусилитель выключен;
± 0,5 дБ, уровень входного сигнала – 40 дБм, предусилитель включен
Общая точность абсолютной амплитуды 20 - 30 ℃, Fc > 100 кГц, уровень входного сигнала - 50 дБм - 0 дБм, Полоса разрешения = 1 кГц, полоса пропускания = 1 кГц, пиковые детекторы, входное затухание 20 дБ, предусилитель выключен, точность 95 %; ± (0,4 дБ + частотная характеристика)
Коэффициент стоячей волны входного напряжения (КСВН) < 1,8 (номинальное значение)
Средний уровень шума
Предусилитель выключен 100 кГц - 500 кГц: - 108 дБм (номинальное значение)
500 кГц - 1 МГц: 120 дБм, -124 дБм (типичное значение)
10 МГц - 200 МГц: -142 дБм, -145 дБм (типичное значение)
200 МГц - 1,5 ГГц: 143 дБм, -146 дБм (типичное значение)
1,5 - 3,2 ГГц: -140 дБм, -143 дБм (типичное значение)
3,2 ГГц - 4,5 ГГц: - 135 дБм, -140 дБм (типичное значение)
Предусилитель включен 100 кГц - 500 кГц: -130 дБм (номинальное значение)
500 кГц - 1 МГц: -145 дБм, -150 дБм (типичное значение)
1 МГц - 10 МГц: -155 дБм, -158 дБм (типичное значение)
200 МГц - 1,5 ГГц: -161 дБм, -164 дБм (типичное значение)
1,5 - 3,2 ГГц: -159 дБм, -161 дБм (типичное значение)
3,2 ГГц - 4,5 ГГц: -155 дБм, -158 дБм (типичное значение)
Фазовый шум
Смещение 10 кГц: ＜- 95 дБн / Гц (индекс)＜- 98 дБн / Гц (типичное значение);
100 кГц: ＜- 93 дБн / Гц (индекс)＜- 98 дБн / Гц (типичное значение);
1 МГц: ＜- 115 дБн / Гц (индекс)＜- 116 дБн / Гц (типичное значение)
Общие характеристики
Дисплей сенсорный ЖК-экран
Диагональ дисплея 10,1 дюйма
Разрешение дисплея 1280 х 800
Интерфейс дисплея HDMI 1.4
Интерфейс источника трассировки на передней панели Type-N, розетка, 50 Ом
Интерфейс внешнего триггера TTL, BNC female
Интерфейс USB 2.0, USB 3.0,
Интерфейс локальной сети LAN(VXI11), 10 / 100 / 1000 Base, RJ-45
Рабочая температура 0 - +40 ℃
Температура хранения -20 - +70 ℃
Охлаждение воздушное
Габариты 378 х 218 х 120 мм
Вес 4,55 кг
Комплектация анализатор спектра UNI-T UTS3036B – 1 шт

Обзорная таблица анализаторов спектра UNI-T

Характеристики UTS3036B UTS3021B UTS3084T UTS3084B
Следящий генератор Нет Нет Да Нет
Разрешение: 1 Гц
Средний уровень шума 161 дБм
Минимальная частота 9 кГц
Максимальная частота 3,6 ГГц 2,1 ГГц 8,4 ГГц 8,4 ГГц
Диапазон полосы пропускания 1 Гц - 3 МГц
Тип спектроанализатора Цифровой
Принцип действия Параллельный (многоканальный)
Встроенный дисплей Да
Вид исполнения Настольное
Интерфейс передачи данных USB/ HDMI/ TTL

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
