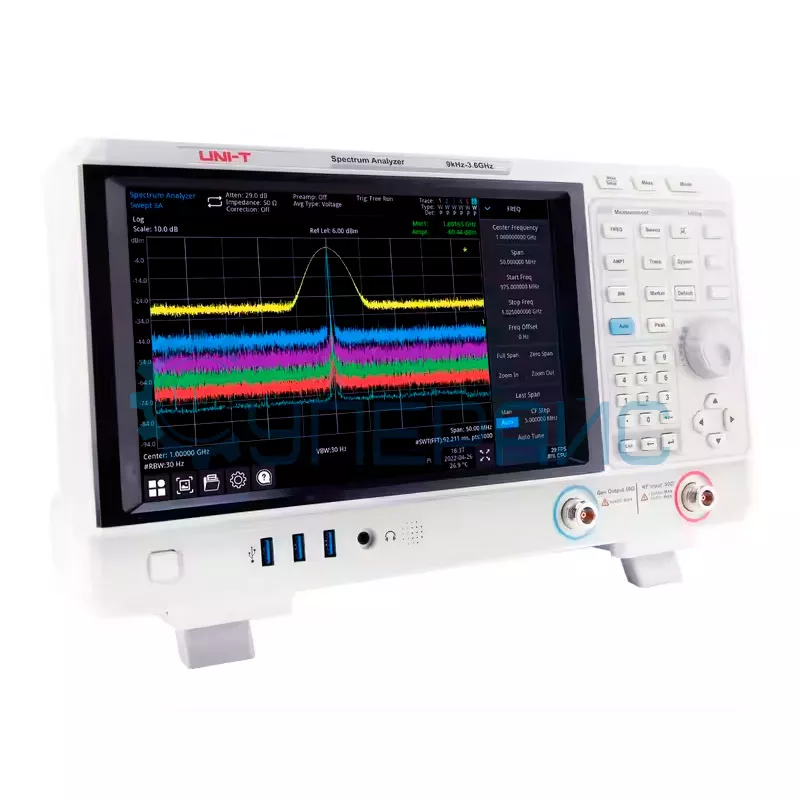

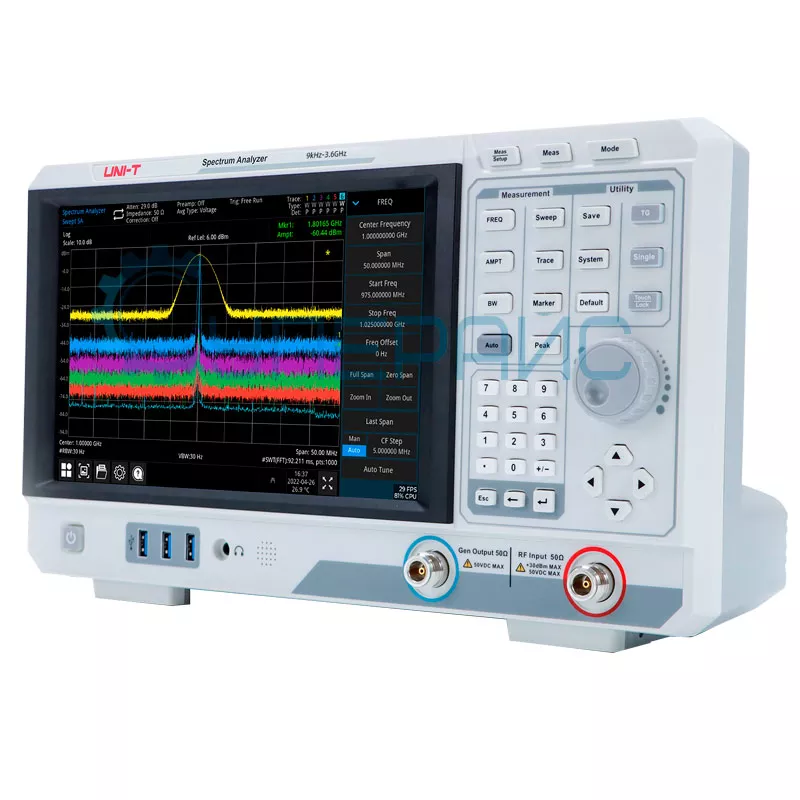

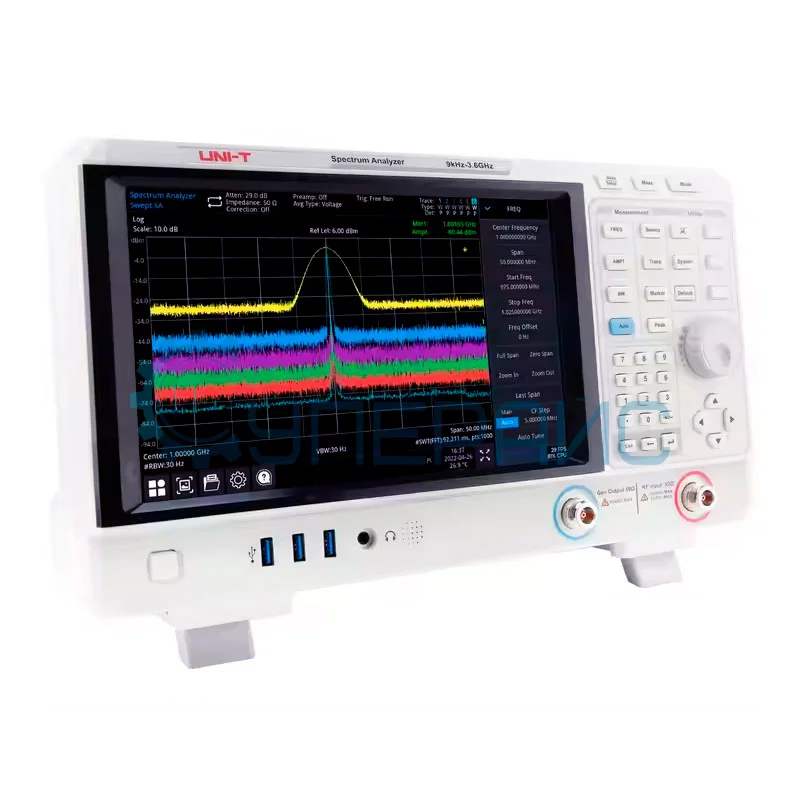

Спектроанализатор UNI-T UTS3084T со следящим генератором
Код товара: 21371
Гарантия 12 месяцев
Официальный дистрибьютор UNI-T в России
О товаре Со следящим генератором
Диапазон частот: 9 кГц - 8,4 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Со следящим генератором
Диапазон частот: 9 кГц - 8,4 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Технические характеристики UNI-T UTS3084T
| Частотный диапазон | 9 кГц - 8,4 ГГц |
| Разрешение | 1 Гц |
| Внутренняя опорная частота 10 МГц | |
| Заданная частота | 10 МГц |
| Точность | ± [(время с момента последней регулировки x скорость старения) + температурная стабильность + точность калибровки] |
| Точность начальной калибровки | <1 ppm |
| Температурная стабильность | от 5 до + 45℃, |
| Скорость износа | 0,5 ppm / год, 3 ppm / 20 лет |
| Точность считывания частоты (начало, стоп, центр, маркер) | |
| Разрешение маркера | промежуток / (точка развертки-1) |
| Точность маркера | ± (частота маркера x точность опорной частоты + 1 % x интервал + 10 % x RBW + разрешение маркера） |
| Режим маркера | нормальный, дельта, зафиксированный |
| Функции маркера | шум, мощность группы, плотность полосы, Н дБ, счетчик |
| Разрешение счетчика | 1 Гц |
| Точность частотомера | ± [частота маркера x точность опорной частоты + разрешение счетчика] |
| Диапазон частот (FFT и режим развертки) | |
| Диапазон развертки | 0 Гц, от 100 Гц до 8,4 ГГц |
| Точность развертки |
ST: ± [0,25%*диапазон+диапазон/ (точки-1)]; FFT: ± [0,10%*диапазон+диапазон/ (точки-1)]; |
| Время развертки и запуск | |
| Время развертки |
от 1 мс до 4000 с; от 1 мкс до 4000 с |
| Правило типа развертки | точность, нормальный |
| Режим развертки | ST, FFT |
| Правила развертки | одиночный, непрервный |
| Тип триггера | свободный, внешний, видео |
| Внешний триггерный вход | TTL, рост / падение |
| Полоса разрешения (RBW) | |
| Диапазон (полоса пропускания – 3 дБ) | от 1 Гц до 3 МГц,1 - 3 - 10 шагов |
| Селективность (– 60 дБ / – 3 дБ) | - 60 дБ: - 3 дБ |
| Точность полосы пропускания (– 3 дБ) | < 5 % (номинальный) |
| Пропускная способность видео (VBW) | |
| Диапазон | от 1 Гц до 3 МГц,1 - 3 - 10 шагов |
| Точность пропускной способности видео | < 5 % |
| Диапазон амплитуд | |
| Диапазон | от 10 МГц до максимальной частоты |
| Референтный уровень | от 100 дБм до + 30 дБм, шаг 1 дБ |
| Предусилитель | 20 дБ, номинальный, от 9 кГц до 8,4 ГГц |
| Диапазон входного аттенюатора | 0 - 51 дБ, шаг 1 дБ |
| Максимальный безопасный входной уровень | |
| Напряжение постоянного тока | максимальный |
| Максимальная мощность непрерывного радиочастотного сигнала | 3 минуты, входное затухание >20 дБ |
| Диапазон отображения | |
| Логарифмический масштаб | от 1 дБ до 200 дБ |
| Линейный масштаб | от 0 до опорного уровня |
| Единицы масштаба | дБм, дБмВ, дБмкВ, В, Вт |
| Диапазон точек развертки (трассировки) | 40001 |
| Количество трасс | 6 |
| Детектор | образец, пик, отрицательный, нормальный, средний |
| Частотная характеристика при температуре 20℃ - 30℃, относительной влажности 30% -70%, входное затухание 20 дБ, относительно 50 МГц | |
| Предусилитель выключен |
от 9 кГц до 3,6 ГГц: ± 0,6 дБ; ± 0,3 дБ (типичное значение); от 3,6 ГГц до 8,4 ГГц: ± 0,8 дБ; ± 0,6 дБ (типичное значение) |
| Предусилитель включен |
от 100 кГц до 3,6 ГГц: ± 1,0 дБ; ± 0,8 дБ (типичное значение); от 3,6 ГГц до 8,4 ГГц: ± 1,2 дБ; ± 1,0 дБ (типичное значение) |
| Разница и точность | |
| Точность переключения полосы пропускания разрешения | относительно логарифмического разрешения по полосе пропускания 10 кГц ± 0,2 дБ, линейного разрешения ± 0,01 (номинальное значение) |
| Точность переключения входного затухания |
20 - 30 ℃, fc = 50 МГц, предусилитель выключен, относительное затухание 20 дБ, входное затухание 1–51 дБ; ± 0,5 дБ |
| Абсолютная точность амплитуды |
20 - 30 ℃, fc = 50 МГц, RBW = 1 кГц, VBW = 1 кГц, пиковые детекторы, входное затухание 20 дБ; ± 0,4 дБ, уровень входного сигнала – 20 дБм, предусилитель выключен; ± 0,5 дБ, уровень входного сигнала – 40 дБм, предусилитель включен |
| Общая точность абсолютной амплитуды |
20 - 30 ℃, Fc > 100 кГц, уровень входного сигнала - 50 дБм - 0 дБм, Полоса разрешения = 1 кГц, полоса пропускания = 1 кГц, пиковые детекторы, входное затухание 20 дБ, предусилитель выключен, точность 95 %; ± (0,4 дБ + частотная характеристика) |
| Коэффициент стоячей волны входного напряжения (КСВН) | < 1,8 (номинальное значение) |
| Средний уровень шума | |
| Предусилитель выключен |
100 кГц - 500 кГц: - 108 дБм (номинальное значение) 500 кГц - 1 МГц: 114 дБм, -118 дБм (типичное значение) 1 МГц - 10 МГц: -124 дБм, -128 дБм (типичное значение) 10 МГц - 200 МГц: -144 дБм, -148 дБм (типичное значение) 200 МГц - 1,5 ГГц: 143 дБм, -147 дБм (типичное значение) 1,5 - 3,2 ГГц: -142 дБм, -144 дБм (типичное значение) 3,2 ГГц - 4,5 ГГц: - 139 дБм, -142 дБм (типичное значение) 4,5 ГГц - 6,2 ГГц: -134 дБм, -138 дБм (типичное значение) 6,5 ГГц - 7,5 ГГц: - 138 дБм, -143 дБм (типичное значение) 7,5 ГГц - 8,4 ГГц: - 139 дБм, -141 дБм (типичное значение) |
| Предусилитель включен |
100 кГц - 500 кГц: -130 дБм (номинальное значение) 500 кГц - 1 МГц: -135 дБм, -140 дБм (типичное значение) 1 МГц - 10 МГц: -146 дБм, -152 дБм (типичное значение) 10 МГц - 200 МГц: -162 дБм, -165 дБм (типичное значение) 200 МГц - 1,5 ГГц: -162 дБм, -164 дБм (типичное значение) 1,5 - 3,2 ГГц: -160 дБм, -162 дБм (типичное значение) 3,2 ГГц - 4,5 ГГц: -157 дБм, -160 дБм (типичное значение) 4,5 - 6,2 ГГц: - 153 дБм, -156 дБм (типичное значение) 6,2 ГГц - 7,5 ГГц: - 155 дБм, -157 дБм (типичное значение) 7,5 ГГц - 8,4 ГГц: - 154 дБм, -156 дБм (типичное значение) |
| Фазовый шум | |
| Смещение | 1 МГц: ＜- 110 дБн / Гц (индекс)＜- 112 дБн / Гц (типичное значение) |
| Следящий генератор (tracking generator) | |
| Диапазон частот | от 100 кГц до 6 ГГц |
| Разрешение счетчика | 10 Гц |
| Диапазон уровня выходной мощности | от - 40 дБм до 0 дБм |
| Разрешение выходного уровня | 0,5 дБ |
| Выходная неравномерность | ± 3 дБ |
| Средняя общая мощность | 30 дБм |
| Общие характеристики | |
| Дисплей | сенсорный ЖК-экран |
| Диагональ дисплея | 10,1 дюйма |
| Разрешение дисплея | 1280 х 800 |
| Интерфейс дисплея | HDMI 1.4 |
| Интерфейс источника трассировки на передней панели | Type-N, розетка, 50 Ом |
| Интерфейс внешнего триггера | TTL, BNC female |
| Интерфейс | USB 2.0, USB 3.0, |
| Интерфейс локальной сети | LAN(VXI11), 10 / 100 / 1000 Base, RJ-45 |
| Рабочая температура | 0 - +40 ℃ |
| Температура хранения | -20 - +70 ℃ |
| Охлаждение | воздушное |
| Габариты | 378 х 218 х 120 мм |
| Вес | 4,55 кг |
| Комплектация | анализатор спектра UNI-T UTS3084T – 1 шт |
Цифровой анализатор UNI-T UTS3084T
UNI-T UTS3084T — это цифровой анализатор спектра с генератором отслеживания, предназначенный для профессиональных исследований и измерений. Этот компактный, функциональный прибор предлагает расширенные возможности анализа, которые делают его выбором как для опытных инженеров, так и для начинающих пользователей.
Ваш надёжный помощник в измерениях
Это инструмент для технических специалистов и инженеров, нуждающихся в точном анализе спектра сигналов. Он предоставляет удобство в измерениях благодаря высокоточному техническому оснащению и интуитивно понятному интерфейсу.
Достоинства модели:
- Генератор отслеживания даёт высокоточное определение параметров сигнала.
- Широкий диапазон амплитуд позволяет анализировать сигналы разной мощности, характеристик и природы возникновения.
- Предлагает три режима работы маркера, каждый из которых предназначен для определённых задач, что облегчает анализ спектра и выделение конкретных сигналов.
- Дисплей 10,1 дюйма разрешением 1280х800 точек даёт чёткое и наглядное отображение результатов измерений для удобства пользователя.
- Предусилитель обеспечивает улучшение сигнала и минимизацию потерь данных в процессе измерений.
- Компактный корпус предоставляет удобство в транспортировке и эксплуатации в различных условиях.
Спектроанализатор UNI-T UTS3084T — это профессиональный прибор для эффективных измерений. Благодаря своей технологичности он станет помощником для специалистов в разных сферах электроники.
Обзорная таблица анализаторов спектра UNI-T
| Характеристики | UTS3036B | UTS3021B | UTS3084T | UTS3084B |
| Следящий генератор | Нет | Нет | Да | Нет |
| Разрешение: | 1 Гц | |||
| Средний уровень шума | 161 дБм | |||
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 3,6 ГГц | 2,1 ГГц | 8,4 ГГц | 8,4 ГГц |
| Диапазон полосы пропускания | 1 Гц - 3 МГц | |||
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Вид исполнения | Настольное | |||
| Интерфейс передачи данных | USB/ HDMI/ TTL | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
