Частотомер 1-500МГц F-500

Код товара: 772

Гарантия 12 месяцев

В наличии:
Москва, 2-й Котляковский переулок: 10 шт.
Склад в Гуанчжоу: 36 шт.
О товаре
Частотомер-цифровая шкала с возможностью выбора интервала измерения частоты и 20-часовой длительностью работы
Диапазон частот: 1 - 500 МГц
Питание: DC 9 В (6F22)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ F-500

Основные характеристики частотомера
Диапазон частот 1 - 500 МГц (предел 640 со сниженной точностью)
Точность 100 Гц
Вход SMA
Общие характеристики
Дисплей LCD 0802 (с подсветкой)
Питание DC 9 В, батарея 6F22 "Крона"
Ток рабочий 30 мА
Температура хранения -30 - +60 °C
Рабочая температура 0 - +40 °C
Габариты печатной платы 80 мм х 53 мм
Вес прибора 43 г

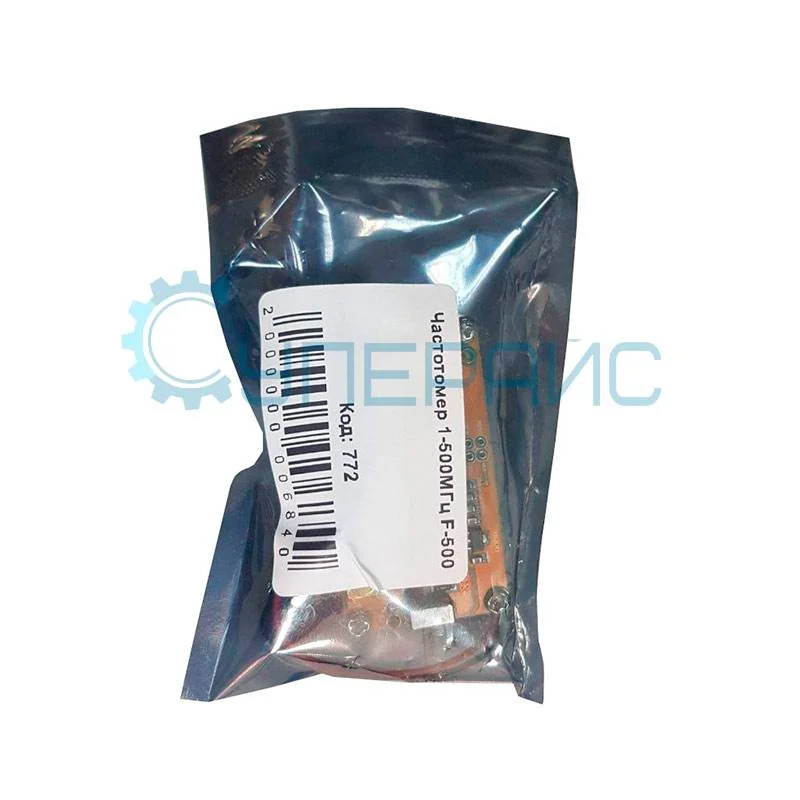

Комплектация частотомер до 500 МГц – 1 шт
Совместимость антенна с разъемом SMA GSM-900

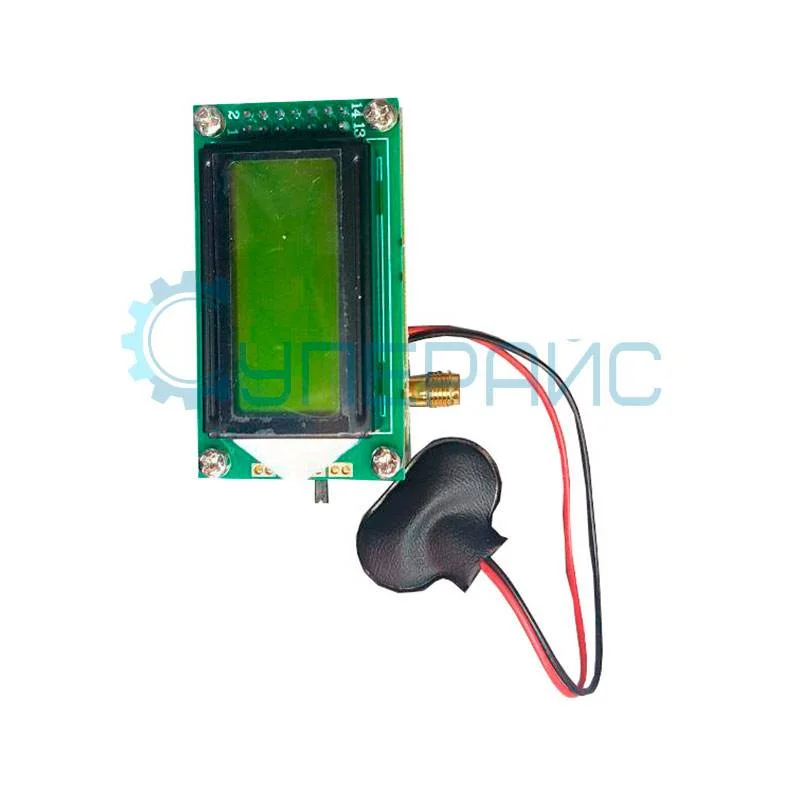

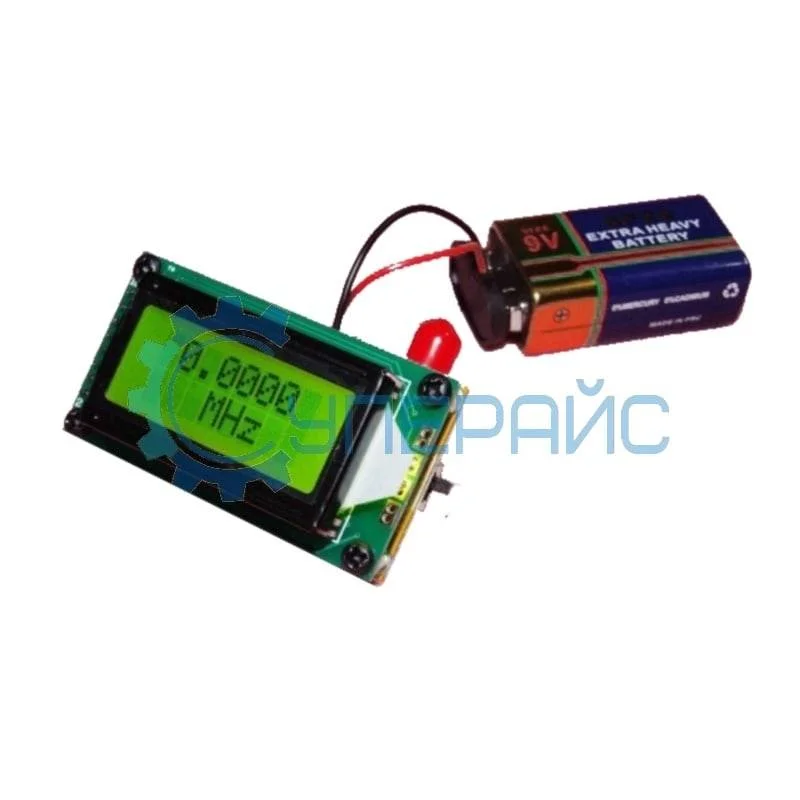

Частотомер F-500

Частотомер - цифровая шкала с LCD индикатором

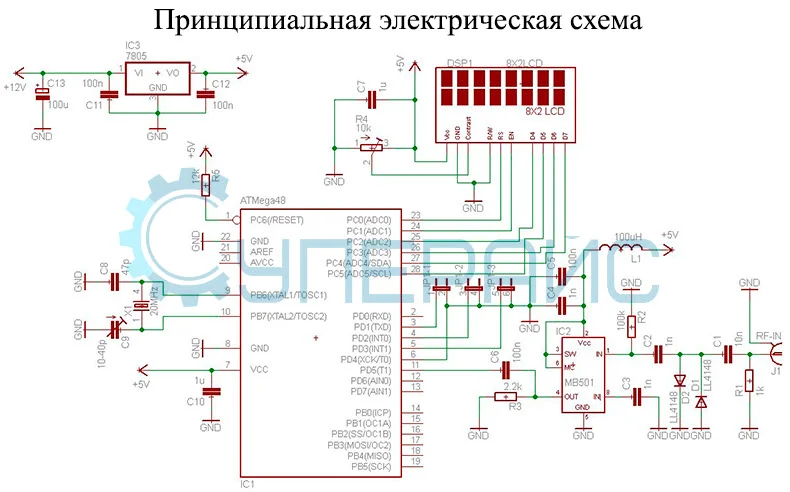

Частотомер радиолюбителя с цифровой шкалой F-500 — 1-500 МГц, на специализированном микроконтроллере, обеспечивает высокую точность в указанном диапазоне.

Оптимальный диапазон измерений

Простой прибор, частотомер RF, может подключаться к цепи как тестер. Минимальная измеряемая частота, равная 1 МГц, высока для измерения промежуточной частоты старых супергетеродинных приемников (465 кГц). Частота сотовой связи (до 1900 МГц) тоже лежит вне пределов измерения прибора. Следует отметить, что необходимость в измерении этих значений требуется крайне редко. Частотомер с цифровой шкалой имеет наиболее «ходовой» в радиолюбительской практике и ремонте диапазон.

Результаты независимого тестирования

Тест прибора на пределах высокой и низкой измеряемых частот показал требуемую точность — 100 Гц. Однако, было отмечено, что на низких частотах погрешность несколько выше. Измерение частот больших, чем 500 МГц давало приблизительную оценку их значения.

Частотомер RF имеет коаксиальный вход SMA GSM-900, к которому можно подключить не только какой-либо прибор, но и укороченную гибкую антенну, как на портативных радиостанциях. Сравнение частот на дисплее F-500 и радиостанций даёт меньшее расхождение, чем указывается в характеристиках.

Следует обратить внимание на то, что при высоком уровне сигнала, подаваемого с антенны на коаксиальный вход, счётчик частоты может показывать удвоенное значение. Следует просто удалить радиостанцию от прибора на пару метров. Всё дело в гармониках и взаимной ёмкости

Преимущества частотомера RF

  • экономичный LCD дисплей со ступенчато регулируемой яркостью свечения (4 ступени) и подсветкой;
  • потребляемый ток — 30 мА;
  • длительная работа от батареи 9 В, типа "Крона" (время работы = ёмкость батареи / потребляемый ток: ~600 мА/час / 30 мА = 20 часов);
  • входное сопротивление на коаксиальном разъеме и щупах — 50 Ом;
  • наличие подстроечного конденсатора на плате для точной калибровки;
  • возможность выбора интервала измерения частоты от 0,1 до 1 с;
  • низкое выходное сопротивление — 20-200 Ом.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Видеообзоры:

Видео обзор частотомера RF до 500 МГц для радиолюбителей

Благодарственные письма

Посмотреть все

Виктор Тараненко
Недавно купил данный частотомер в этом магазине.
Точность измерений высокая. Измерял на прямую ставил выход из емкостной трехточки (10мВт) в гнездо входа частотамера: опорный кварц 14.318мГц - показания 14.315МГц; кварц 21.48МГц - результат - 21.481МГц. Точность измерений сильно зависит от мощности входного сигнала. Если источник излучения имеет мощность 1 Вт и более, то с антенной (лучше чтобы размер антенны соответствовал частоте) частотомер работает очень точно. Покупкой очень доволен. Отправили в течении 1,5 дней. Доставка из Москвы в Крым 5 дней. Успехов продавцам и здоровья!
Имя Цитировать
Администратор Суперайс
Цитата
Илья пишет:
Купил у них частотомер f-500. По телефону консультант сказал, что крона в комплекте, работать должен без антенны, отдельно антенна у них не продаётся.  Хотя дядя вирекламном ролике декламирует, что антенну можно купить у них-же. В теме консультант не сечет, сказал ему, что надо гетеродины настраивать до 200 МГц. Он пропустил мимо ушей, порекомендовать другой не смог. Кроны в комплекте не оказалось. Антенны подключал свои разные - нихрена не работает.
Здравствуйте, Илья!

Спасибо, что рассказали об этой ситуации. Мы дорожим мнением клиентом, и хотим, чтобы качество обслуживания соответствовало их ожиданиям. Нам жаль, что наше знакомство началось с недоразумения и у Вас, возможно, сложилось негативное представление о нашей работе. Мы сделаем все возможное, чтобы такая ситуация больше не повторилась.

Действительно, антенна не поставляется вместе с данным частотомером, в ближайшее время постараемся добавить ее на сайт, чтобы клиенты могли приобрести ее отдельно.

Что касается наличия батарейки «Крона» в комплекте – приносим Вам свои искренние извинения за расхождение предоставленной информации,  менеджер допустил ошибку, сказав, что батарейка идет в комплекте. Мы передадим Ваш отзыв руководству, по данному вопросу с менеджером будет проведена разъяснительная беседа. В описании к прибору уточнили комплектацию.

Мы понимаем, что огорчили Вас и в качестве извинений готовы отправить Вам за нас счет антенну к данному частотомеру. Пожалуйста, напишите нам в чат или на электронный адрес sales@supereyes.ru, указав номер Вашего заказа, либо позвоните по телефону 8 800 550-13-57, чтобы мы могли связаться с Вами и урегулировать данный вопрос. Мы всегда на связи и рады помочь.

Надеемся, что ситуация не повлияет на наше дальнейшее сотрудничество и оно будет долгим и продуктивным. Желаем Вам успехов в делах!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Илья
Купил у них частотомер f-500. По телефону консультант сказал, что крона в комплекте, работать должен без антенны, отдельно антенна у них не продаётся.  Хотя дядя вирекламном ролике декламирует, что антенну можно купить у них-же. В теме консультант не сечет, сказал ему, что надо гетеродины настраивать до 200 МГц. Он пропустил мимо ушей, порекомендовать другой не смог. Кроны в комплекте не оказалось. Антенны подключал свои разные - нихрена не работает.
Имя Цитировать
operator
Цитата
Ратников Сергей пишет:
Большое спасибо за посылку ! Пришла быстро,проверил-всё работает.

Здравствуйте, Сергей!
Благодарим Вас за отзыв! Рады, что Вы остались довольны покупкой и нашим сервисом. Спасибо, что поделились мнением, приятного вам пользования частотомером!

С уважением, Администрация интернет-магазина Суперайс
Имя Цитировать
Ратников Сергей
Большое спасибо за посылку ! Пришла быстро,проверил-всё работает.
