Характеристики SanJian Studio PLJ-8LED-H
Общие данные
Основные характеристики
Встроенные функции и опции
Общие характеристики
Без корпуса
Описание SanJian Studio PLJ-8LED-H
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PLJ-8LED-H
| Основные характеристики частотомера | |
| Диапазон частот | 0,1 - 1000 МГц |
| Режимы измерения | НЧ канал (Low channel), ВЧ канал (High channel), автоматический режим выбора НЧ или ВЧ каналов (Auto mode) |
| НЧ канал (Low channel) | |
| Диапазон измеряемых частот НЧ канал | 0,1 МГц - 60 МГц |
| Погрешность |
± 100 Гц (время измерения 0,01 с) ± 10 Гц (время измерения 0,1 с) ± 1 Гц (время измерения 1 с) |
| Чувствительность | 60 мВпп |
| ВЧ канал (High channel) | |
| Диапазон измеряемых частот ВЧ канал | 20 МГц - 2,4 ГГц |
| Погрешность |
± 6400 Гц (время измерения 0,01 с) ± 640 Гц (время измерения 0,1 с) ± 64 Гц (время измерения 1 с) |
| Чувствительность |
20 - 30 МГц: 100 мВпп 30 - 60 МГц: 50 мВпп |
| Ручной режим диапазон частот | двухступенчатая настройка значения промежуточной частоты 0 - 99,9999 МГц шаг 100 Гц ( смещение ПЧ (IF) в плюс или минус) |
| Время измерения | 0,01 с; 0,1 с; 1 с |
| Автоматическое сохранение настроек | есть |
| Дополнительные возможности | автоматическое аннулирование начальных нулей, выбор фильтра для отображения недостоверной частоты, очистка последнего бита |
| Опорный генератор | управляемый напряжением кварцевый генератор 13000 МГц (VC-TCXO в корпусе 5032) со стабильностью частоты ± 2.5 ppm |
| Микроконтроллер, центральный чип | PIC16F648A Microchip |
| Разъёмы |
DC IN (питание): HX2.54-2P socket RF IN (вход сигнала): HX2.54-2P socket ICSP (интерфейс программирования): 2.54-6P Pin |
| Общие характеристики | |
| Дисплей | LED, 0,56", 8-ми символьный с подсветкой |
| Питание | DC 9 - 15 В (с защитой от перефазировки) |
| Рабочий ток | 160 мА |
| Температура хранения | -30 - +60 °C |
| Рабочая температура | 0 - +40 °C |
| Габариты | 125,5 х 25,5 х 21,5 мм |
| Вес прибора | 46 г |
| Комплектация | частотомер PLJ-8LED-H – 1 шт |

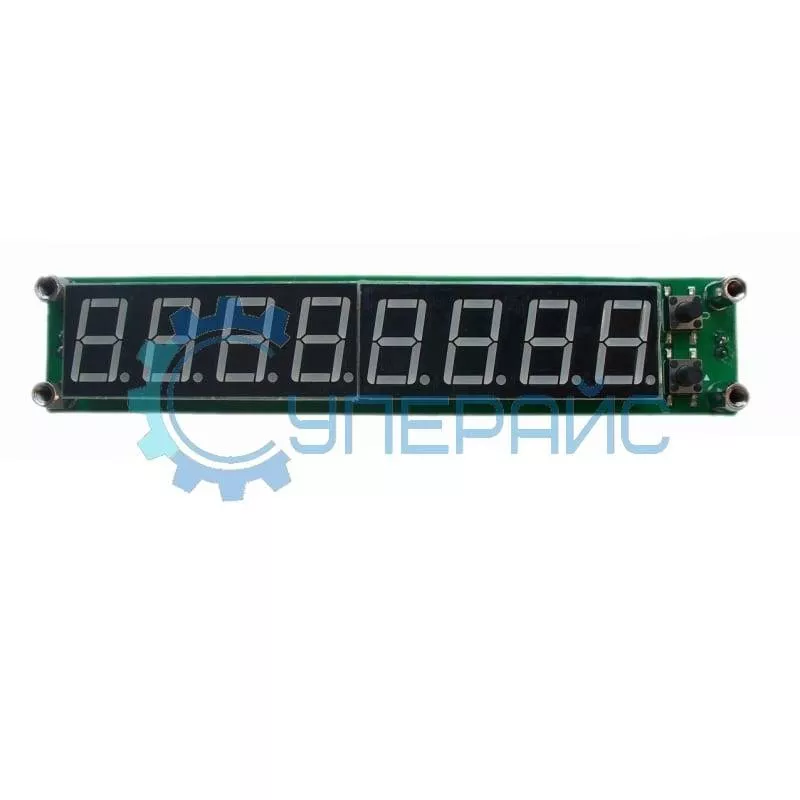

8-значная цифровая шкала - частотомер на PIC - PLJ-8LED-H
Частотомер c цифровой 8-значной шкалой PLJ-8LED-H можно использовать для измерения частот во многих устройствах. В качестве встраиваемого генератора и счётчика импульсов (цифровой шкалы с АПЧ генератора плавного диапазона) лучше применять для измерения частот в радиолюбительских трансиверах. Корпус прибора снабжён стандартным интерфейсом RS, обеспечивающим передачу данных с цифровых входов во внешний модуль.

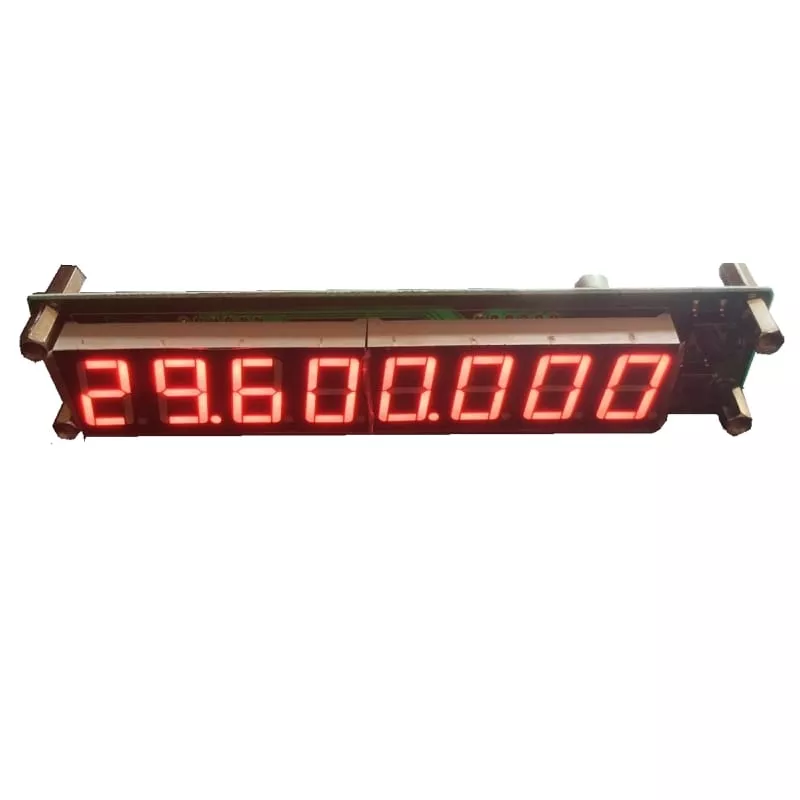

Измерение частоты происходит автоматически. Граница «frequency» для переключения между каналами — 60 МГц. Восьмиэлементный индикатор с изменяемой яркостью свечения отображает требуемый цифровой ряд. Значение последнего измерения сохраняется и может быть отображено при повторном включении. Дисплей поддерживает отображение значений с подавлением ведущих и конечных нулей, что особенно удобно при работе с диапазонами в сотни МГц.

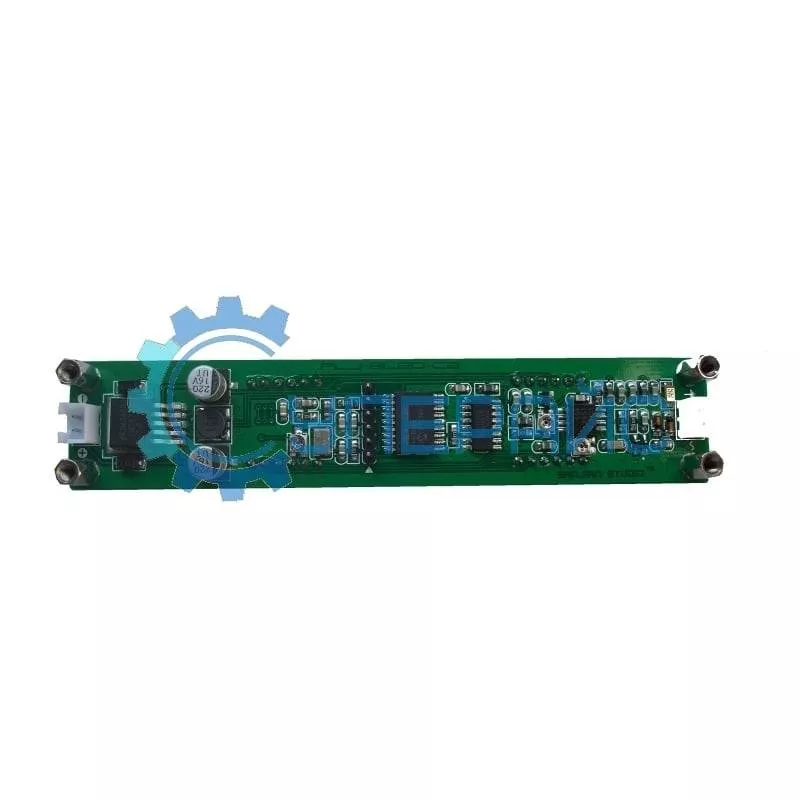

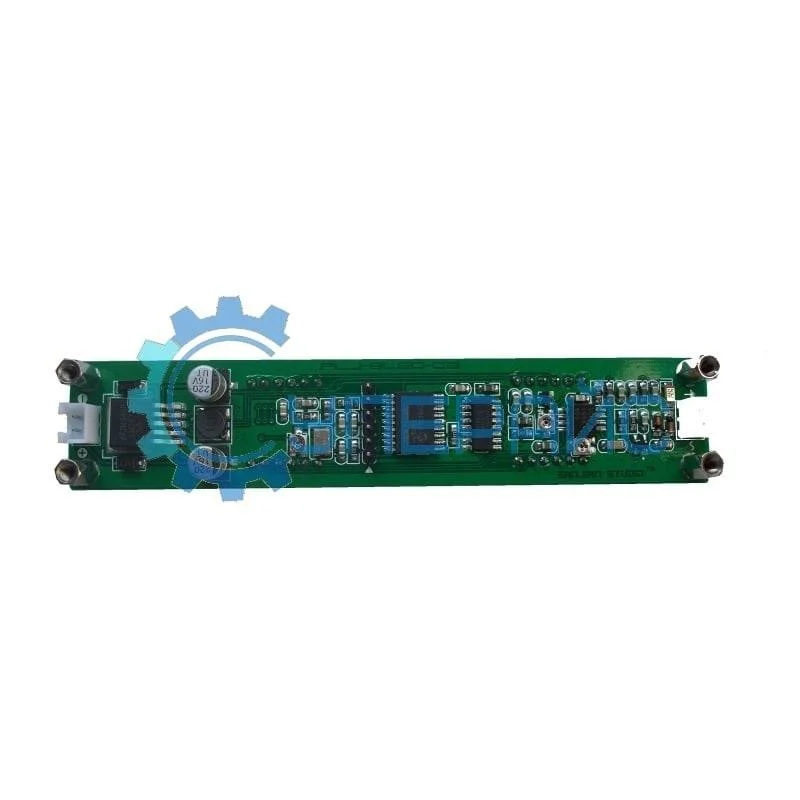

Структурная схема цифрового частотомера, выполненного на микрочипе PIC16F648A, работает на высокой частоте — 2,4 ГГц, что дает возможность специфического управления входами, с алгоритмом без прерывания по таймеру. Частота меняется по времени от 0,01 до 1 с. На плате установлена 8-значная шкала отображения на основе светодиодных элементов с возможностью регулировки яркости.
Три режима
Частотомер из Китая имеет один вход, но структурная схема цифрового частотомера поддерживает три режима измерения: низкочастотный, высокочастотный и автоматический. Режим двойного измерения IF позволяет менять значение смещения частот вверх и вниз, причём, независимо. Ненужные нули в начале и конце отображаемого результата подавляются. Режимы измерения удобно переключаются вручную, или автоматически при превышении порога частоты. Интерфейс переведён на русский язык, что упрощает работу.
Стабилизация точности измерений
Прибор для измерения частоты содержит управляемый кварцевый генератор (1,3 ГГц). Он имеет температурную компенсацию дрейфа опорной частоты — VC-TCXO. Стабильность равна 0,0025. Микроконтроллер PIC, применённый в устройстве, управляет выборкой входного сигнала через внутренние каналы прерываний.
Вопросы при работе с приемо-передающей аппаратурой и ответы на них
- К каким точкам подключается прибор? — К выходу гетеродина или любым контрольным точкам.
- Не изменяет ли подключение частотомера на режим работы гетеродина? — У прибора высокий импеданс. Нагрузка минимальна.
- Не создает ли счётчик помехи в трансивере при его установке на переднюю панель? — Уровень помех низок, но в случае обнаружения их влияния надо экранировать прибор или изменить его расположение.
- Каковы причины нестабильности отображаемой частоты? — Пульсации на источнике питания или работающий мощный генератор вблизи.
- Как отобразить частоту в сотни МГц? — Включить функцию LSD в меню.
