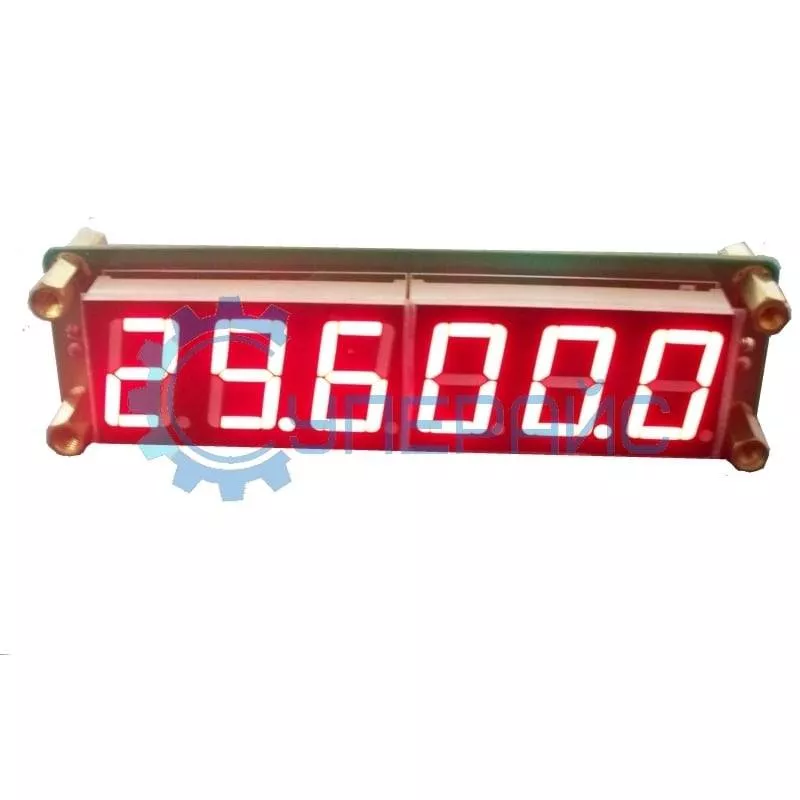

Частотомер 0,1-65МГц PLJ-6LED с красным индикатором
Код товара: 774
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PLJ-6LED
| Основные характеристики частотомера | |
| Диапазон частот | 0,1 - 65 МГц |
| Ручной режим диапазон частот | настройка значения промежуточной частоты 0 - 99,9999 МГц шаг 100 Гц |
| Точность | 10 Гц |
| Чувствительность | > 60 мВпп |
| Время теста | 0,10 с |

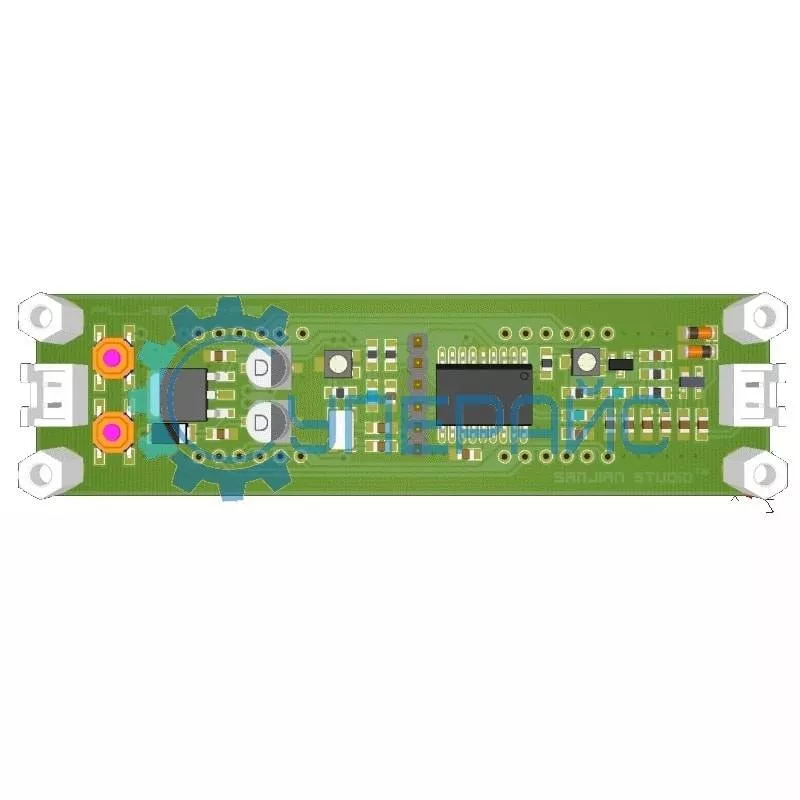

| Микроконтроллер, центральный чип | PIC16F648A |
| Опорный генератор | управляемый напряжением кварцевый генератор 13000 МГц (VC-TCXO) со стабильностью частоты ± 2.5 ppm |
| Автоматическое сохранение настроек | есть |
| Разъёмы |
DC IN (питание): HX2.54-2P socket RF IN (вход сигнала): HX2.54-2P socket ICSP (интерфейс программирования): 2.54-6P Pin |
| Общие характеристики | |

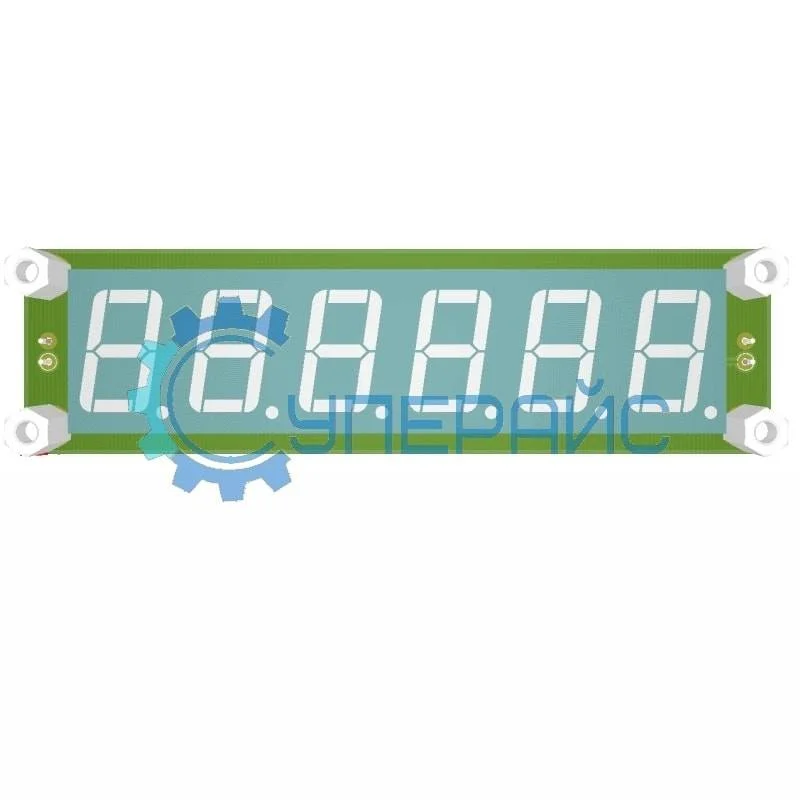

| Дисплей | LED, 0,56", 6-ти символьный с подсветкой красного цвета |
| Питание | DC 8 - 15 В (с защитой от перефазировки) |
| Рабочий ток | 90 мА |
| Температура хранения | -30 - +60 °C |
| Рабочая температура | 0 - +40 °C |
| Габариты | 91 х 28 х 20 мм |
| Вес прибора | 46 г |
| Комплектация | частотомер PLJ-6LED – 1 шт |
Встраиваемый частотомер до 65 МГц PLJ-6LED с 6 - разрядным цифровым дисплеем
Для измерения частот сигналов любой формы, в диапазоне от 100 кГц до 65 МГц, востребованном в радиолюбительской и ремонтной практике, удобно использовать простой, светодиодный, малогабаритный и точный цифровой частотомер на микроконтроллере PIC16F648A. Частоты, выходящие за пределы диапазона, используются редко: ниже 100 кГц — практически, звуковые, а выше 65 МГц — FM приемники и GSM. Благодаря коротким стойкам с резьбой прибор удобно встраивается в передние панели приборов.
Особенности измерений
Схема измерений такова, что многофункциональный частотомер из Китая может предлагать, что именно отображать на шкале: вычитаемое или прибавляемое значение частоты, сравнённое с введённым вручную. Частота, устанавливаемая для сравнения, в специальном режиме меню, может лежать в пределах от 0 до 99,9999 МГц. Точность установки — шаги через 100 Гц, а погрешность измерений — 10 Гц. Разумеется, что при установленной вручную частоте, равной нулю, прибор будет измерять «frequency» на входе без оглядки на какие-либо ориентиры частот.
Несколько слов о точности измерений
Частотомер на пике PIC16F648A и LED индикатором (в лексиконе радиолюбителей пик — PIC— контроллер) имеет кварцевый, температурно-компенсированный генератор частоты, управляемый напряжением, амплитудное значение которого мало и равно 2,5 мВ. Так как измеряемая частота сравнивается с частотой кварцевого генератора, которая, в некоторой степени, зависит от температуры, то для уменьшения погрешности используется схемотехническое решение VC-TCXO, корректирующее уход частоты кварца при изменении внешних условий.
Вариативность напряжений питания
Инструкция предлагает один диапазон питания: от 6 до 15 В. Подключение — интерфейс на плате. Если вам удобнее использовать напряжение 5 В от USB выхода устройства, то частотомер допускает это, в случае проведения определенной аппаратной настройки. У прибора имеется 6-pin программный вход (ICSP).
Предварительное тестирование и гарантия
Перед покупкой специалисты интернет-магазина "Суперайс" протестируют устройство и выдадут гарантию.
