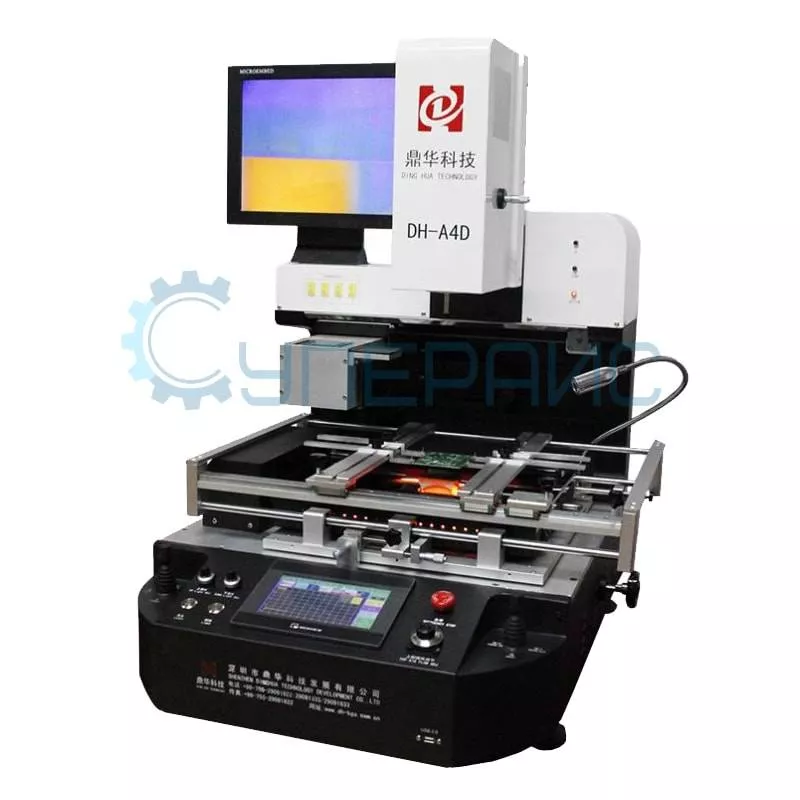

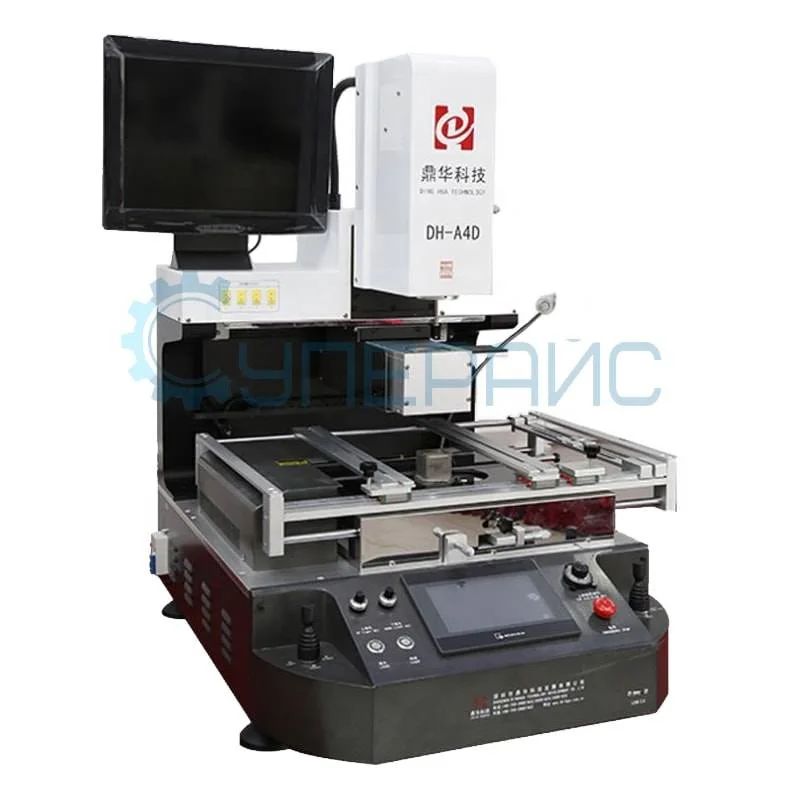

Инфракрасная станция Dinghua DH-A4D
2 624 400 ₽
2 624 400 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
9751
Модель (серия)
DH-A4D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Dinghua DH-A4D
Артикул (код товара)
9751
Модель (серия)
DH-A4D
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
36
Общая мощность, Вт
Наличие нагревателей
Верхний
Нижний
Преднагреватель
Нижний
Преднагреватель
Тип верх. нагревателя
Тип ниж. нагревателя
Тип преднагревателя
Мощность верх. нагревателя, Вт
Мощность ниж. нагревателя, Вт
Мощность преднагревателя, Вт
Защ. функции (режимы защиты)
Защита от перегрева
Автоотключение питания
Хранение термопрофилей
Показать больше
Показать меньше
Описание Dinghua DH-A4D
Технические характеристики Dinghua DH-A4D
| Рабочее напряжение | переменный ток 220 В ± 10%, 50 Гц/60 Гц |
| Мощность | 6800 Вт |
| Размеры BGA чипов |
не более 80 х 80 мм минимальный размер 1 х 1 мм |
| Размеры печатной платы |
не более 430 х 410 мм минимальный размер 22 х 22 мм |
| Подсветка рабочей зоны | одна светодиодная лампа (регулируется под любым углом) |
| Дополнительные держатели для платы | да |
| Применение | свинцовая и бессвинцовая пайка |
| Хранение термопрофилей | 50000 групп |
| Позиционирование | V-образный паз, регулировка по осям X, Y, универсальные крепления |
| Точная настройка рабочего стола |
± 15 мм вперед-назад ± 15 мм вправо-влево |
| Минимальное расстояние между электронными компонентами | 0,15 мм |
| Контроль температуры | К-термопара, замкнутый контур, PLC контроллер, сервопривод |
| Управление | высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC, 2 джойстика |
| Точность температуры | ± 2°С |
| Объектив | система оптического выравнивания, разделение цветов, увеличение, автофокус, микро-настройка |
| Управление объективом |
вперед/назад, вправо/влево (автоматически) джойстиками (вручную) |
| Охлаждение | вентилятор |
| Точная оптическая система позиционирования | лазерное прицеливание, видеокамера Panassonic CCD, вращение камеры на 90° |
| Интерфейс для подключения к компьютеру | USB 2.0 |
| Внешний датчик температуры | да |
| Защита от перегрева | да |
| Принудительное охлаждение печатной платы | да |
| Вакуумный захватчик | да |
| Аварийный выключатель и функция автоматического выключения | да |
| Регулировка верхнего воздушного потока | да |
| Система автоматической подачи чипов | да |
| Установка и изменение пароля | да |
| Голосовое оповещение за 5-10 секунд до окончания нагрева | да |
| Индикация работы одного из трёх нагревательных элементов | да |
| Режимы работы | ручной и автоматический |
| Язык интерфейса | китайский, английский |
| Соответствие стандартам | сертификат CE, ISO 9001 |
| Характеристики верхнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики нижнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики ИК преднагревателя | |
| Мощность | 4200 Вт |
| Нагревательный элемент | инфракрасный |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный HD дисплей |
| Габариты | 790 х 670 х 530 мм |
| Вес | 95 кг |

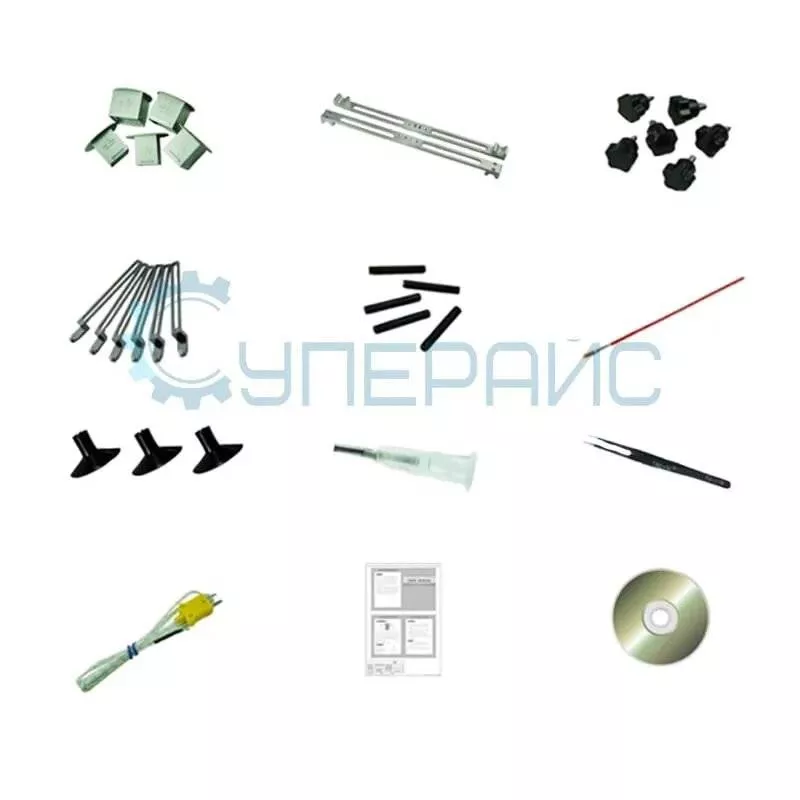

| Комплектация |
инфракрасная паяльная станция Dinghua DH-A4D - 1 шт кисточка – 1 шт вакуумная присоска – 3 шт пинцет - 1 шт сменные насадки для нижнего нагревателя 34 х 34 мм, 55 х 55 мм – 2 шт сменные насадки для верхнего нагревателя 31 х 31 мм, 38 х 38 мм, 45 х 45 мм – 3 шт линия измерения температуры - 1 шт опорный винт - 4 шт крепёжный винт - 6 шт инструкция по эксплуатации - 1 шт диск с обучением – 1 шт |
| Совместимость |
Верхний термовоздушный нагреватель для ИК паяльных станций Dinghua Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт) Термопара для инфракрасных паяльных станций Dinghua |
Обзорная таблица паяльных станций Dinghua
| Характеристики | DH-A1L-C | DH-A2E | DH-A4 | DH-A4D | DH-A5 |
| Потребляемая мощность | 4900 Вт | 4900 Вт | 6800 Вт | 6800 Вт | 6200 Вт |
| Мощность верхнего нагревателя | 800 Вт | 1200 Вт | 1200 Вт | 1200 Вт | 1200 Вт |
| Мощность нижнего нагревателя | 1200 Вт | ||||
| Мощность преднагревателя | 2700 Вт | 2400 Вт | 4200 Вт | 4200 Вт | 3600 Вт |
| Система автоматической подачи чипов | нет | есть | нет | есть | нет |

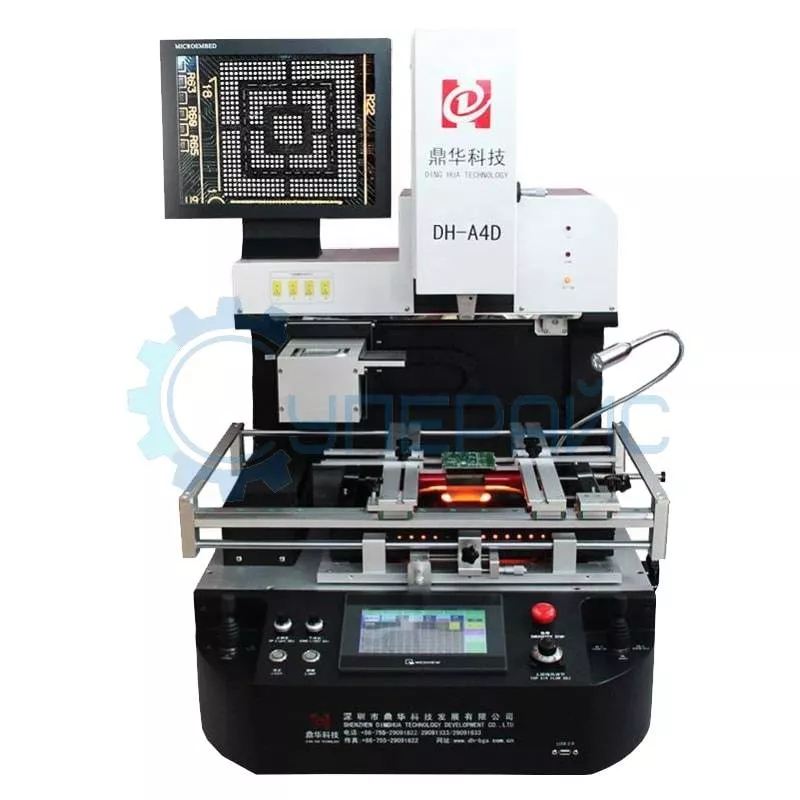

Профессиональная оптико-электронная паяльная станция Dinghua DH-A4D
Промышленная инфракрасная паяльная станция Dinghua DH-A4D разработана специально для высоконагруженных предприятий где требуется точность и скорость. Установленный в станцию промышленный компьютер обеспечивает высокую скорость обработки данных и быстрый сбор сигналов с датчиков. Режим работы станции включает в себя два вида: полностью автоматическое управление и ручное.

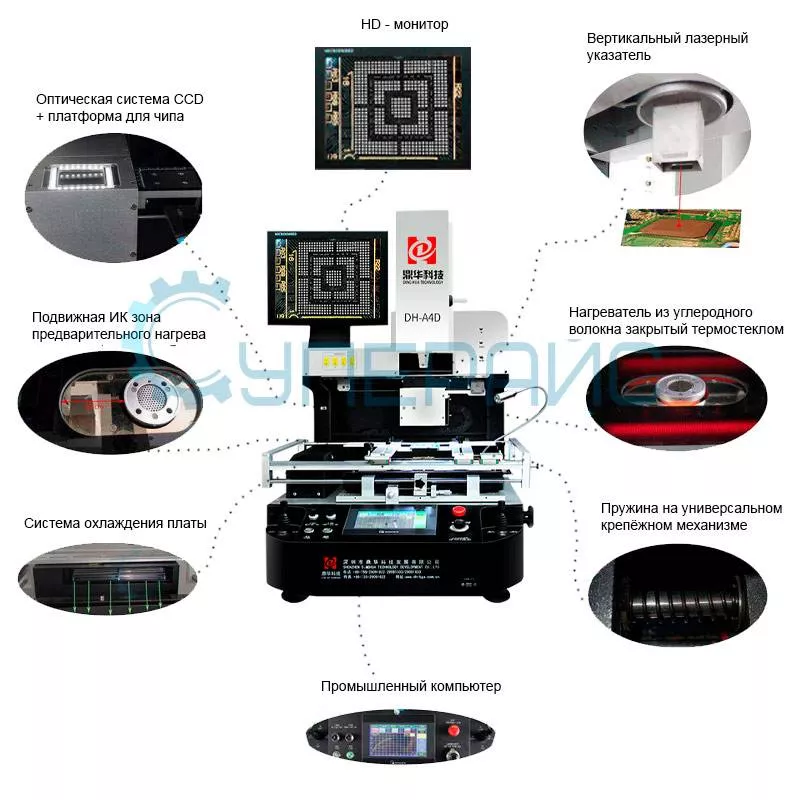

Основные преимущества инфракрасной паяльной станции:
- возможность работы с любыми видами чипов;
- 15 дюймовый HD – монитор высокого разрешения;
- микрометр для регулировки более точного положения чипа закреплённого на верхнем нагревателе;
- автоматическая система охлаждения PCB плат;
- пружинный механизм на универсальном крепёжном устройстве для быстрой установки/извлечения платы;

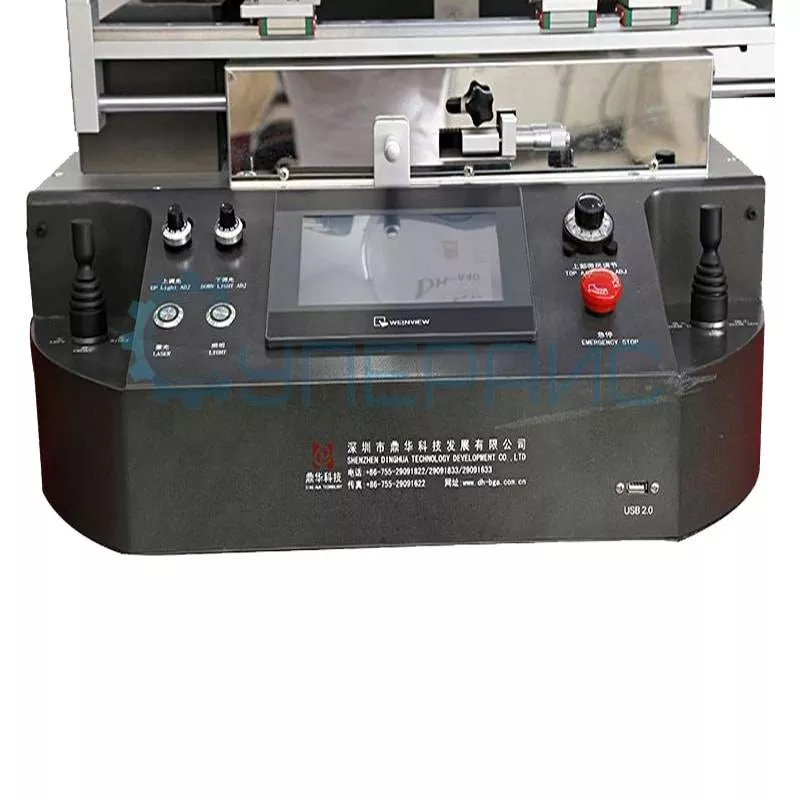

- два джойстика отвечающих за оптическую систему и верхний нагреватель;
- сенсорный дисплей для настройки параметров работы паяльной станции;
- три индикатора показывающих работу нагревателей;
- четыре разъёма для подключения датчиков температуры;

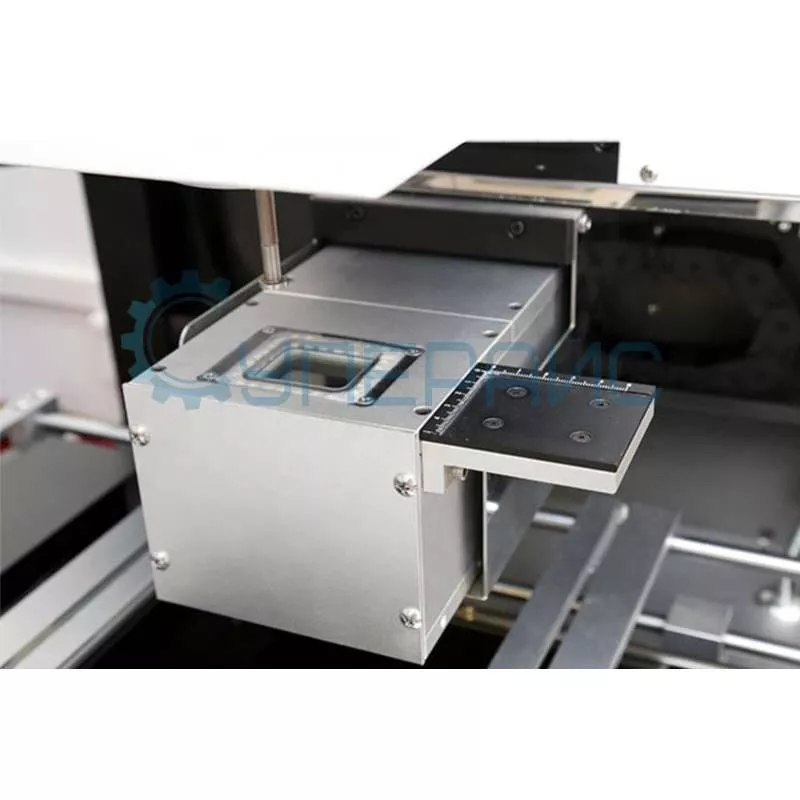

- автоматическая оптико-электронная система с платформой для подачи чипа;
- ИК нагреватель закрыт термостойким стеклом для защиты электронных компонентов от попадания в нагревательный элемент;

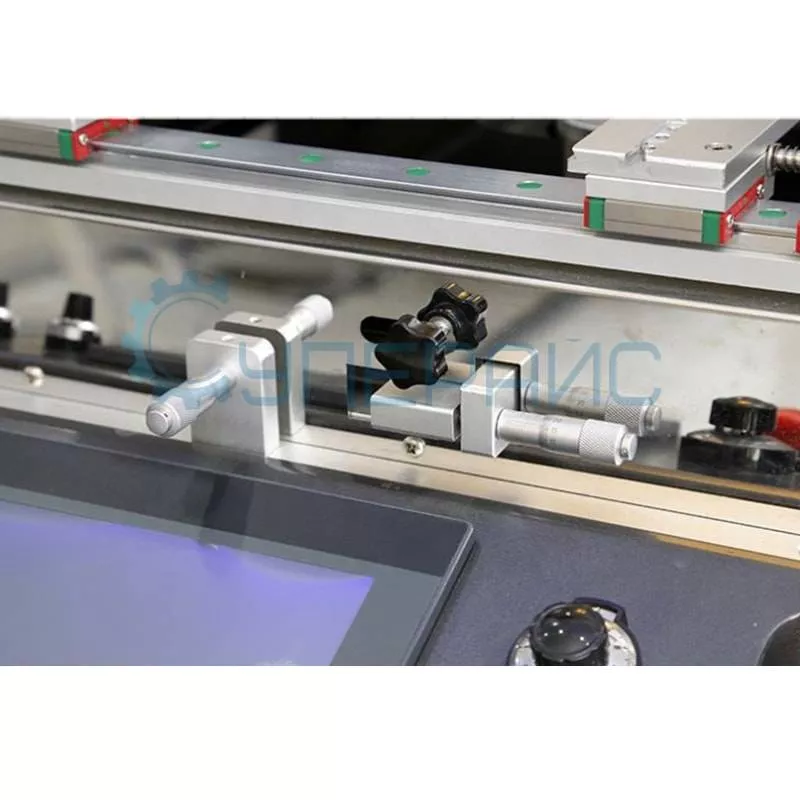

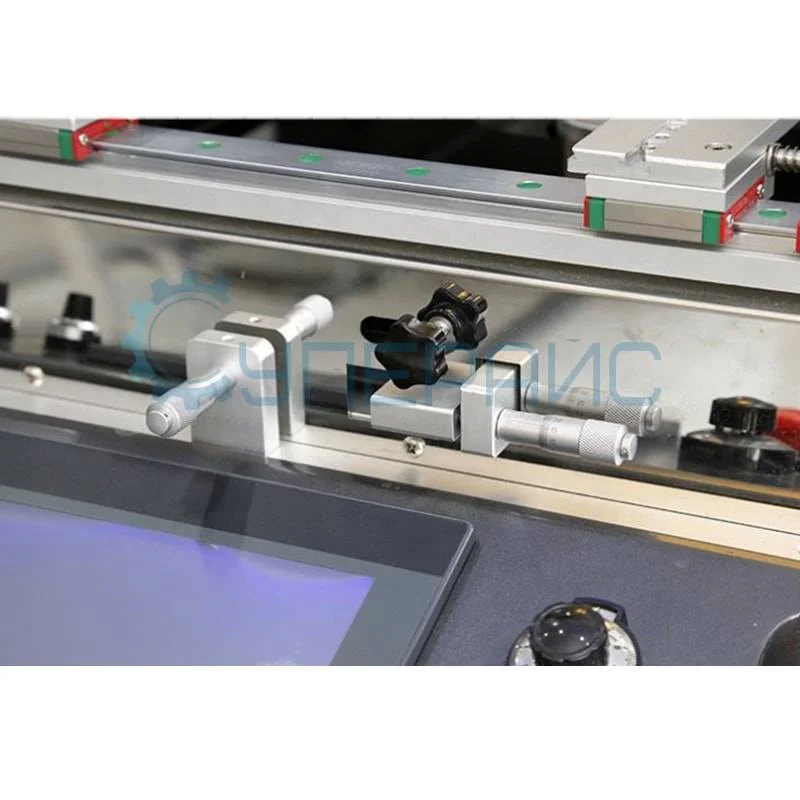

- два микрометра расположенные на нижнем универсальном креплении позволяют точного позиционировать печатную плату относительно чипа;
- вертикальное лазерное позиционирование.
