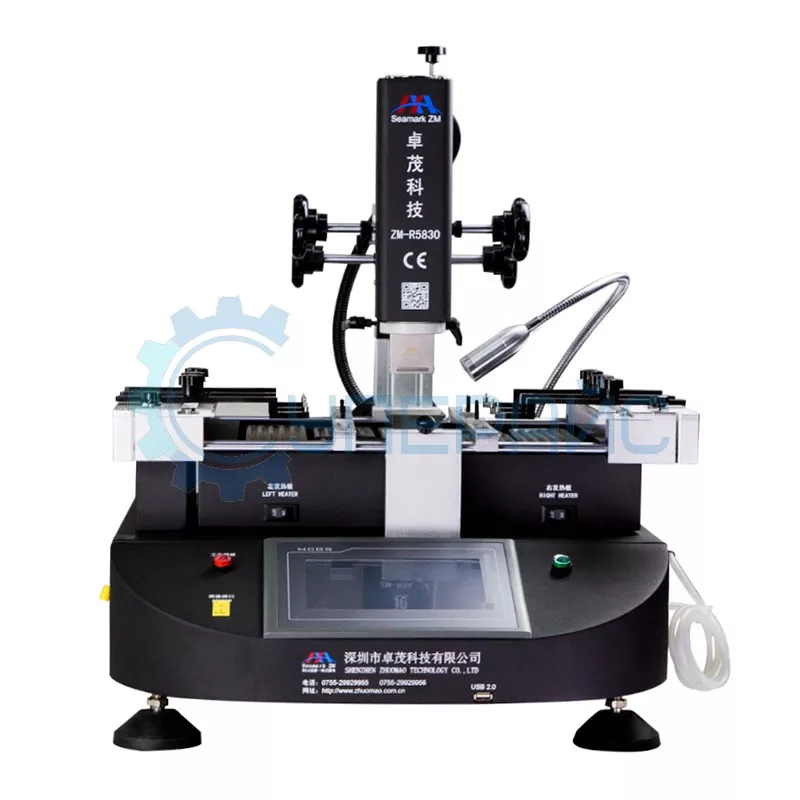

Инфракрасная паяльная станция Seamark ZM ZM-R5830

Код товара: 3152

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 34943
            [SRC] => /upload/iblock/0cb/0cb641721d52e728dd1a9d28f42d34ca.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 34944
            [SRC] => /upload/iblock/cf0/cf05a8687bd0b9a5d3d9518361ed9105.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 9449
            [SRC] => /upload/iblock/af5/af5be627de17fff06791a785392006b0.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 9450
            [SRC] => /upload/iblock/b04/b046b3437200c3396e4cd9e04223de26.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 9451
            [SRC] => /upload/iblock/b19/b19dc6bb2aba0fd61e8fbbe9f7be5029.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 9452
            [SRC] => /upload/iblock/2d9/2d97f88822eec70f7981e833fbc9121e.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 9453
            [SRC] => /upload/iblock/19f/19f830ea91dbb36f4bf9c9fec24a9eb7.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 9454
            [SRC] => /upload/iblock/bdc/bdcc884903bc6e953b62353e95ad8042.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 9455
            [SRC] => /upload/iblock/742/742e96e28aa26a4790d03ae06bfd73f5.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [9] => Array
        (
            [ID] => 9456
            [SRC] => /upload/iblock/835/83565d7fbc3f859ae2a45fcedd764308.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830
Инфракрасная паяльная станция Seamark ZM ZM-R5830

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Seamark ZM ZM-R5830

Характеристики инфракрасной паяльной станции
Рабочее напряжение переменный ток: 220 В ± 10%, 50/60 Гц
Потребляемая мощность 4500 Вт
Количество независимо контролируемых температурных зон
три

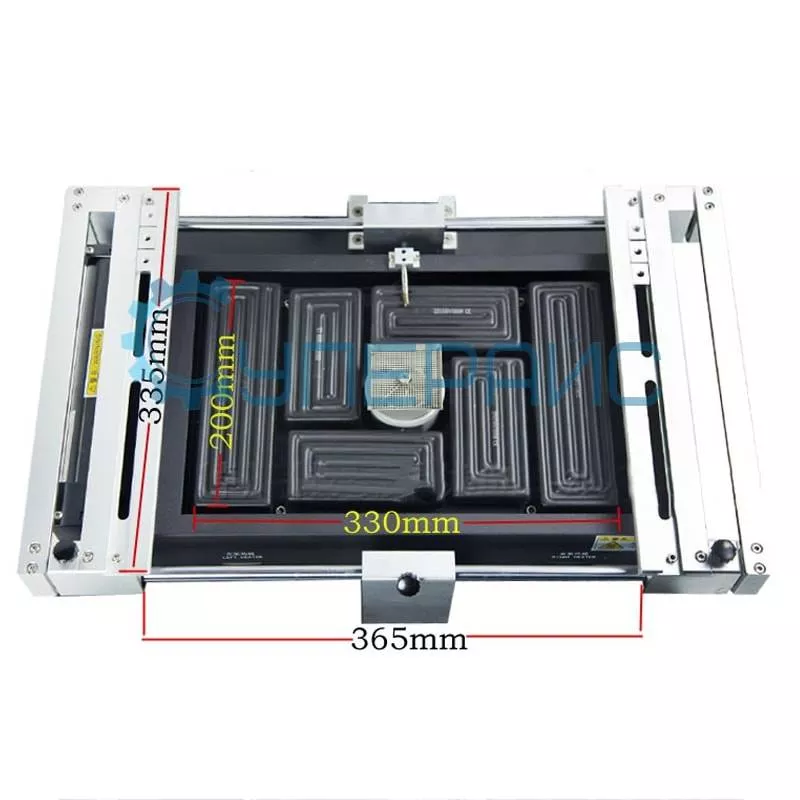

Размеры печатной платы не более 365 х 335 мм
минимальный размер 50 х 50 мм
Дополнительные держатели для платы есть
Компьютерный мониторинг и управление
есть
Подключение к компьютеру есть, USB-порт
Подсветка рабочей зоны одна лампа
Хранение термопрофилей 50 групп
Применение свинцовая и бессвинцовая пайки
Позиционирование  V-образный паз с фиксирующими винтами, держатель платы регулируется в любом направлении
Контроль температуры  К-термопара, замкнутый контур, автономный нагрев, точность поддержания ± 3°С
Управление  PLC программируемый контроллер, высокочувствительный модуль контроля температуры, сенсорный экран
Защита от перегрева  есть
Звуковое оповещение  есть
Вакуумный пинцет есть
Характеристики верхнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 800 Вт
Позиционирование нагревателя три степени свободы, может вращаться на 360°
Характеристики нижнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1200 Вт
Позиционирование нагревателя    одна степень свободы
Характеристики преднагревателя
Тип нагревателя инфракрасный
Размер нагревателя 330 х 200 мм
Мощность нагревателя 2400 Вт
Общие характеристики
Цвет черный
Дисплей сенсорный дисплей
Габариты 600 х 600 х 530 мм
Вес нетто 34000 г
Комплектация инфракрасная станция Seamark ZM ZM-R5830 – 1 шт
  держатели плат – 1 комплект
датчик-термопара – 1 шт
фиксирующий винт с ручкой – 6 шт
сменные насадки для верхнего нагревателя – 5 шт
вакуумная присоска – 2 шт
опорный винт – 6 шт
кисточка – 1 шт

Пайка BGA — легко!

Ремонт и пайка BGA-компонентов – одна из самых сложных и ответственных задач даже для компетентных специалистов. Большая площадь корпуса и сотни негибких выводов с малым шагом значительно усложняют задачу. Именно поэтому требования к оборудованию для пайки современной радиоэлектронной аппаратуры чрезвычайно высокие.

Ремонтный центр BGA чипов Seamark ZM-R5830

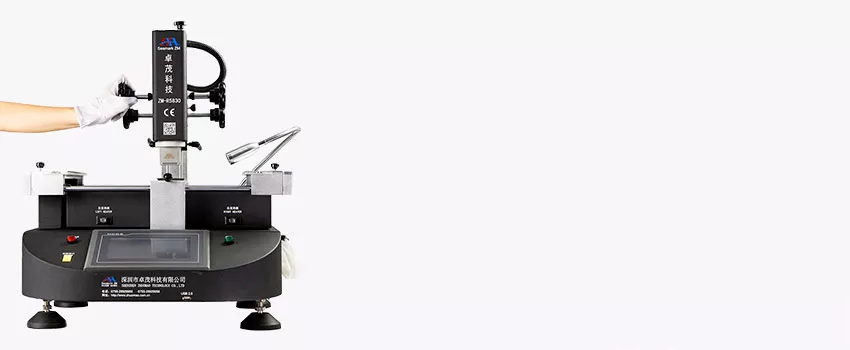

Инфракрасная паяльная станция BGA ZM-R5830 компании Seamark ZM на сегодняшний день представляет собой самое современное и качественное оборудование для ремонта микросхем с большой плотностью выводов и корпусами типа CBGA, CCGA, CSP, QFN, MLF, PGA и других BGA-микросхем. ИК станция легко справляется с монтажом и демонтажом интегральных микросхем, чипсетов на материнских платах ноутбуков и компьютеров, с ремонтом плат промышленного и коммуникационного оборудования.

Решив купить инфракрасную паяльную станцию Seamark ZM-R5830, вы получаете универсальный ремонтный комплекс, построенный на гибридной технологии и совмещающий в себе высокоточную инфракрасную и термовоздушную технологии пайки.

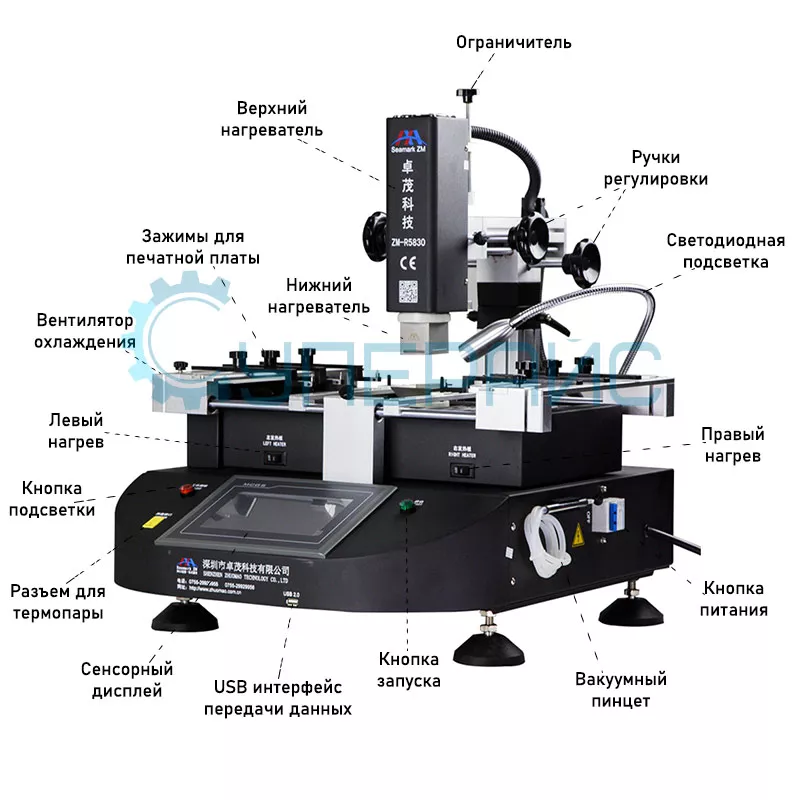

Основные особенности ИК паяльного комплекса Seamark ZM ZM-R5830:

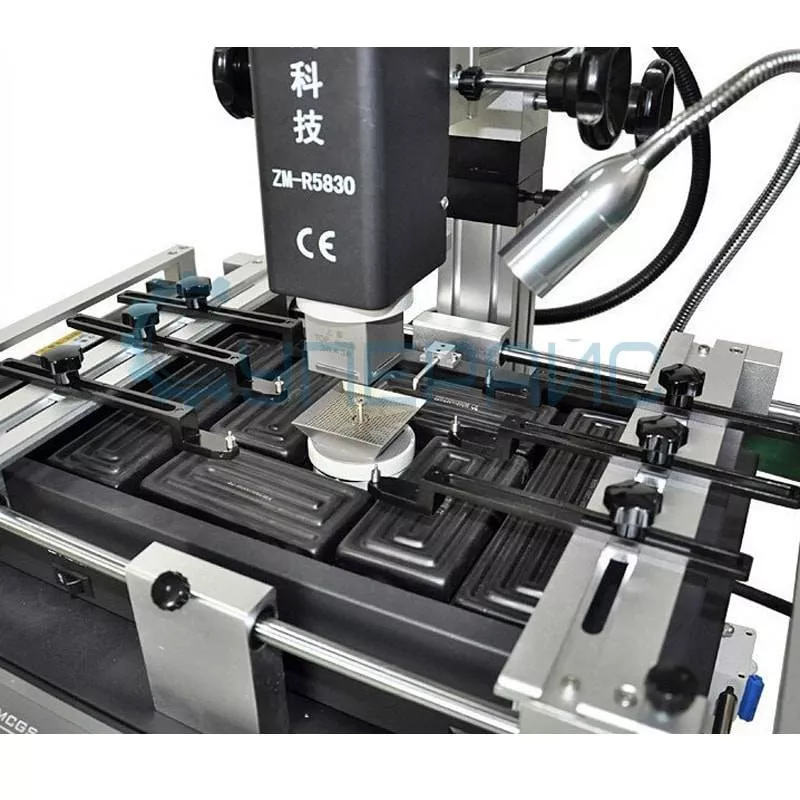

  • Адаптивные регулировки по осям X, Y, Z позволяют легко и быстро позиционировать печатную плату относительно термостола и верхнего нагревателя.
  • Сенсорная паяльная станция Seamark ZM-R5830

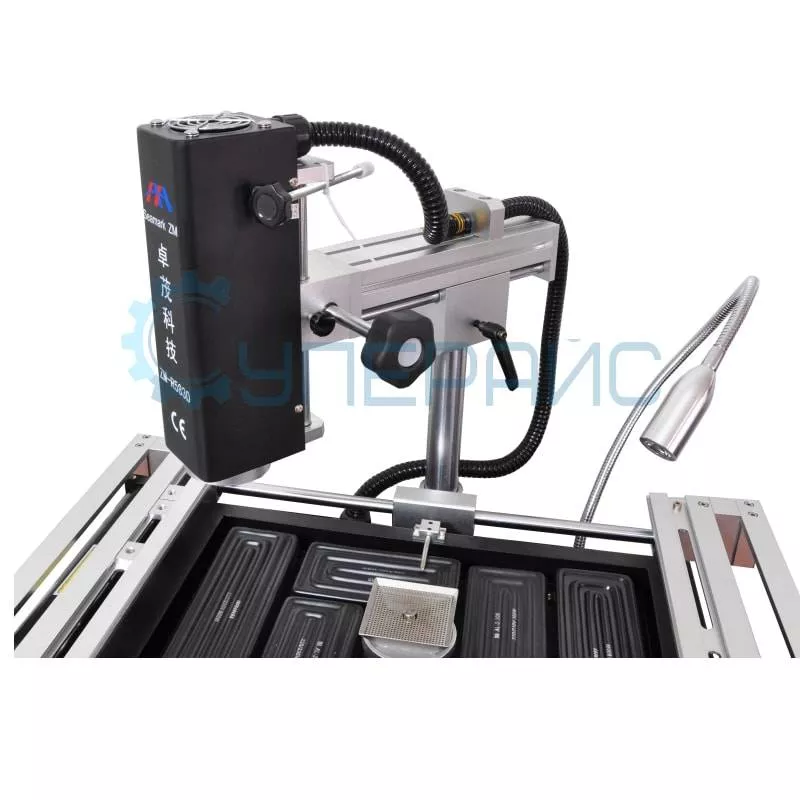

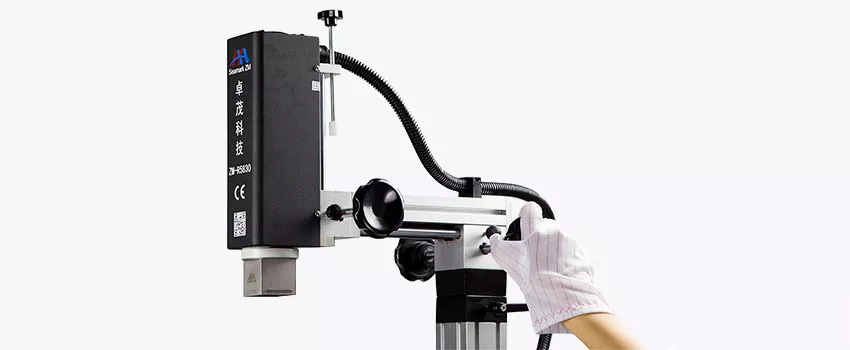

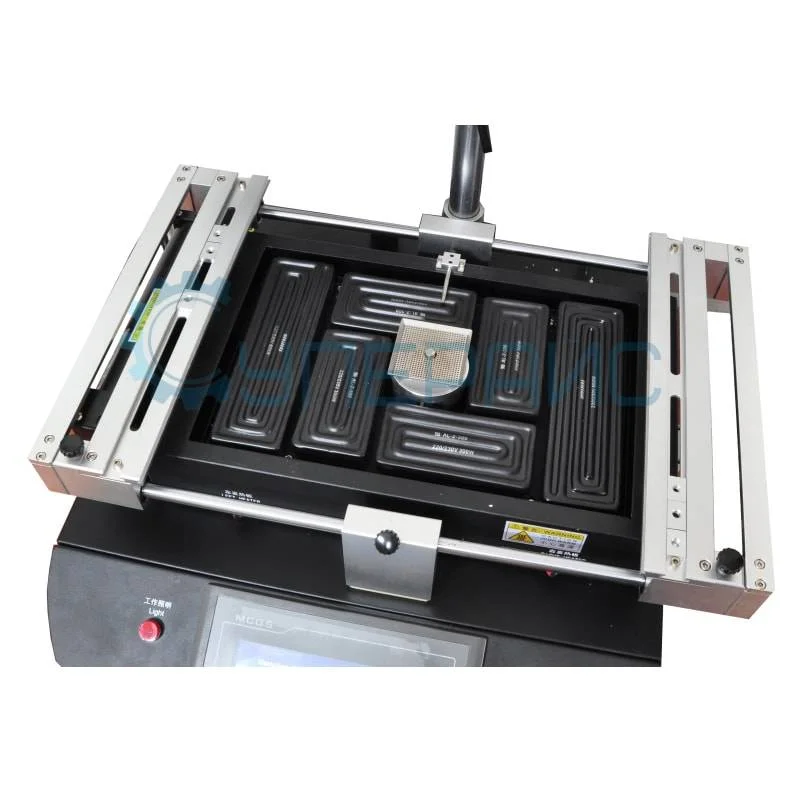

  • Три независимые температурные зоны: верхний и нижний термовоздушные нагреватели, в сочетании с большим ИК подогревателем. Верхний нагревательный элемент свободно вращается вокруг своей оси, а нижний регулируется по высоте. Преднагреватель равномерно нагревает печатную плату, тем самым снижая риск ее деформации.
  • Точный контроль рабочей температуры с обратной связью, высокоточная термопара К-типа, автоматическая система компенсации температуры, соединенная с контроллером PLC.

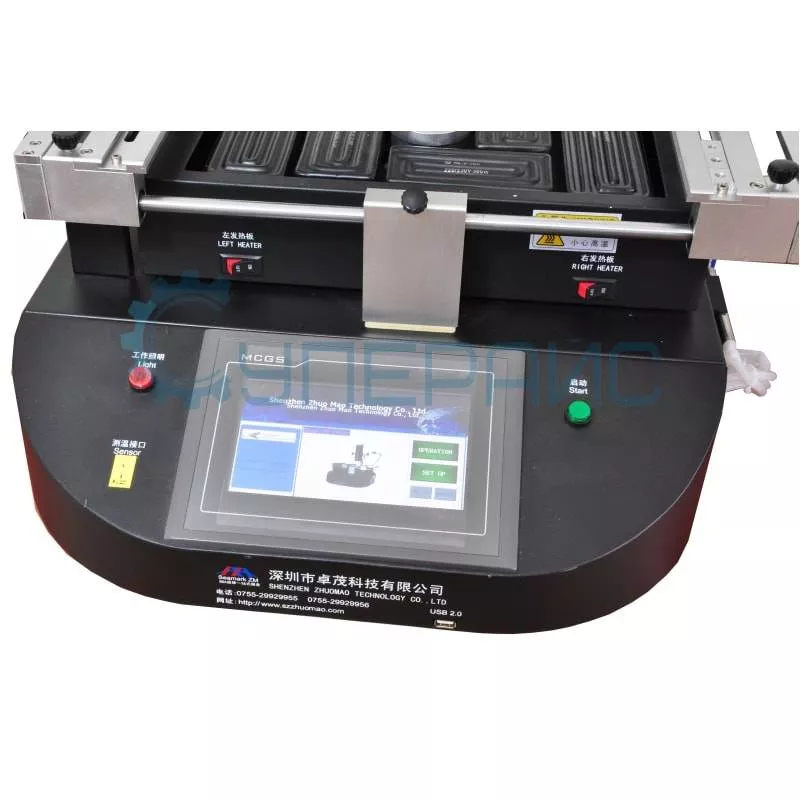

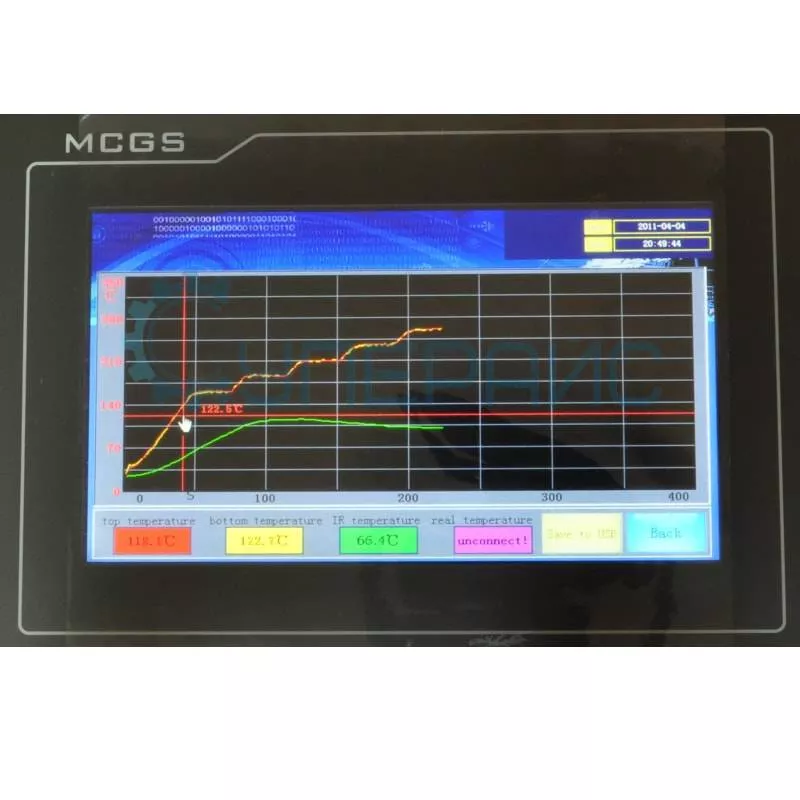

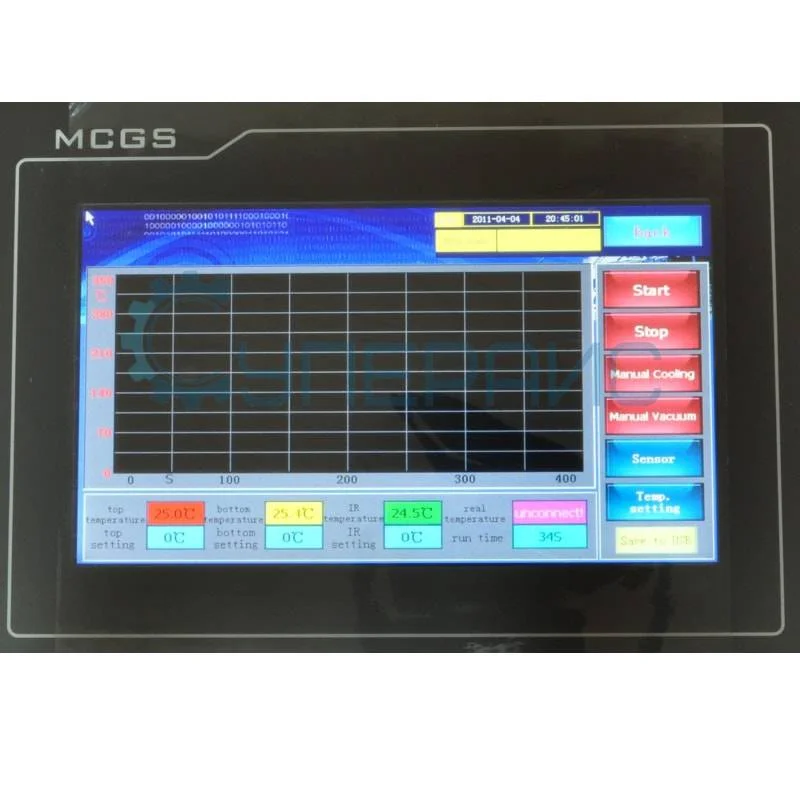

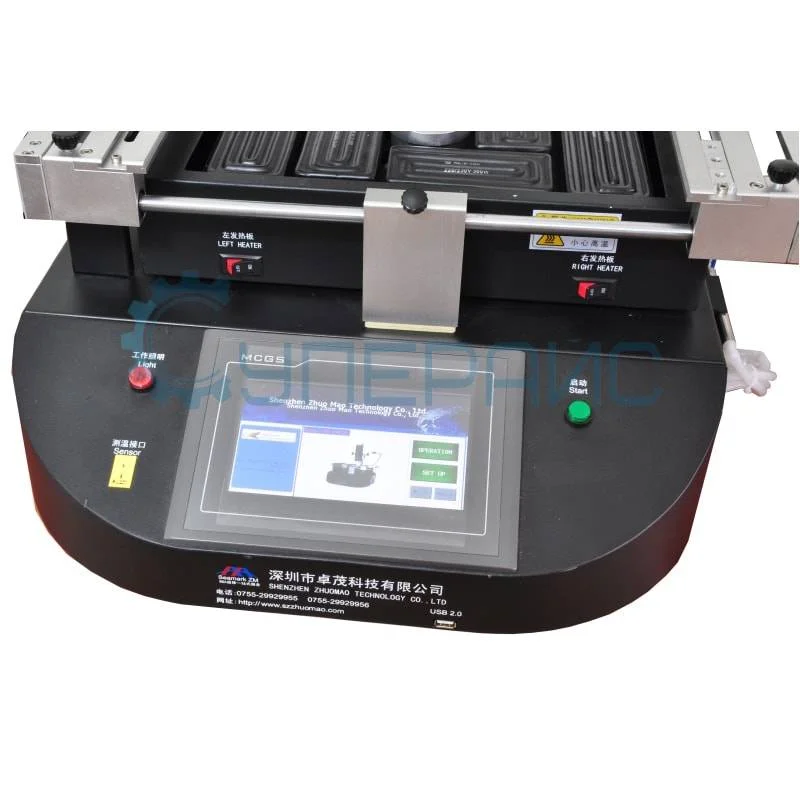

  • Сенсорный экран и микропроцессорное управление процессом пайки. На экране отображается три подробных графика температуры, что позволяет в режиме реального времени анализировать и корректировать параметры. Также имеется возможность подключения комплекса к компьютеру через USB порт.

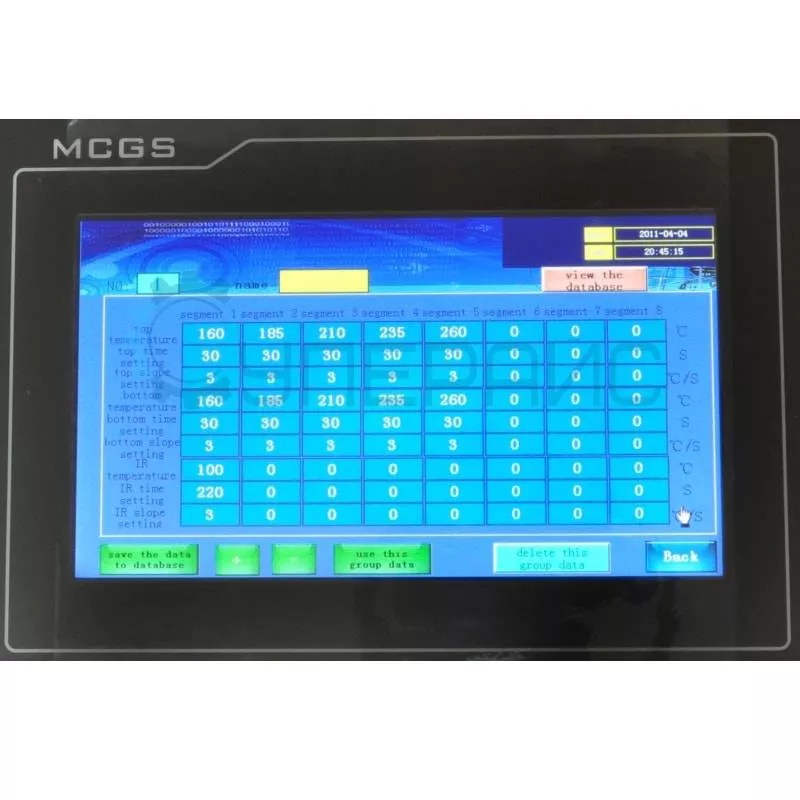

  • Пайка по термопрофилю с возможностью хранения нескольких групп температурных кривых.
  • Выносной термодатчик для контроля температурных параметров в любой точке платы.
  • Мощный вентилятор перекрестного потока быстро охлаждает печатную плату после окончания рабочего процесса, и станция оповещает об этом пользователя звуковым сигналом. Встроенный вакуумный пинцет позволяет быстро захватывать детали.
  • Защита от перегрева и функция аварийной остановки и отключения питания в случае нештатных ситуаций.
  • Возможность работы с бессвинцовыми и традиционными припоями

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
