Двухканальный планшетный осциллограф Micsig STO1152C Plus
82 639 ₽
82 639 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5126
Модель (серия)
STO1152C Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig STO1152C Plus
Артикул (код товара)
5126
Модель (серия)
STO1152C Plus
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Micsig STO1152C Plus
ВНИМАНИЕ! Производство двухканального осциллографа Micsig STO1152C Plus ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Планшетный осциллограф Micsig STO1004
Технические характеристики Micsig STO1152C Plus
| Серия | STO1000C | ||
| Количество каналов | 2 | ||
| Полоса пропускания | 150 МГц | ||
| Время нарастания фронта импульса | ≤ 2,3 нс | ||
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с | ||
| Максимальная глубина записи | 28 Мб | ||
| Максимальная скорость захвата формы волны | 80000 сиг/сек | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел | ||
| Погрешность временной базы | ± 20 ppm | ||
| Вертикальная система | |||
| Ограничение полосы пропускания | 20 МГц | ||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 1 % параллельно с 14,5 пФ ± 3 пФ | ||
| Вертикальное разрешение | 8 бит | ||
| Точность усиления постоянного тока | < ± 2 % (1 МОм) | ||
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) | ||
| Диапазон смещения | ± 6 дел | ||
| Максимальное входное напряжение | CAT I 300 V (1 МОм) | ||
| Система синхронизации | |||
| Режимы синхронизации | автоматический, нормальный, однократный | ||
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума | ||
| Диапазон задержки запуска | 200 нс - 10 с | ||
| Запуск по фронту | |||
| Тип фронта | запуск по нарастающему / ниспадающему фронту | ||
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума | ||
| Запуск по длительности импульса | |||
| Условие запуска |
положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с |
||
| Запуск по видео сигналу | |||
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям | ||
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P | ||
| Запуск по истечении времени | |||
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени | ||
| Запуск по наклону | |||
| Условие запуска | запуск по положительному / отрицательному наклону | ||
| Запуск по ранту | |||
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой | ||
| Запуск по N-му фронту | |||
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536 | ||
| Система измерения | |||

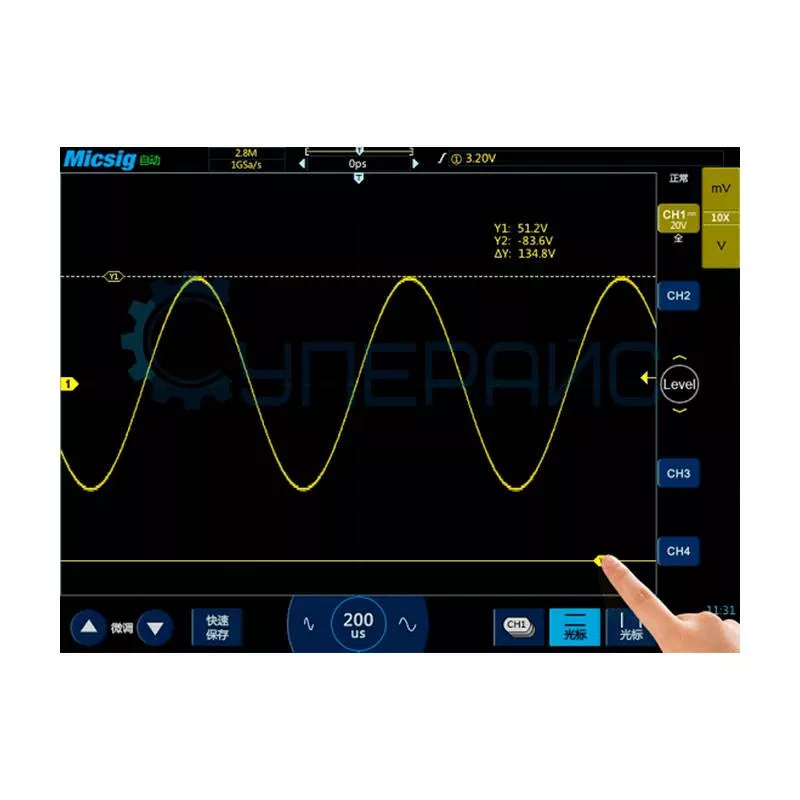

| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия | ||

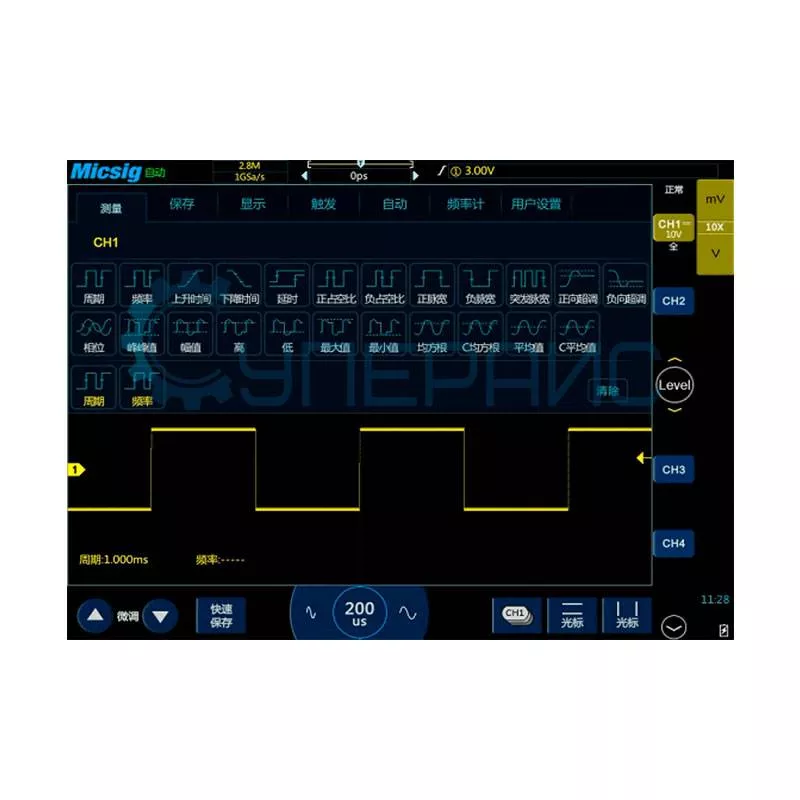

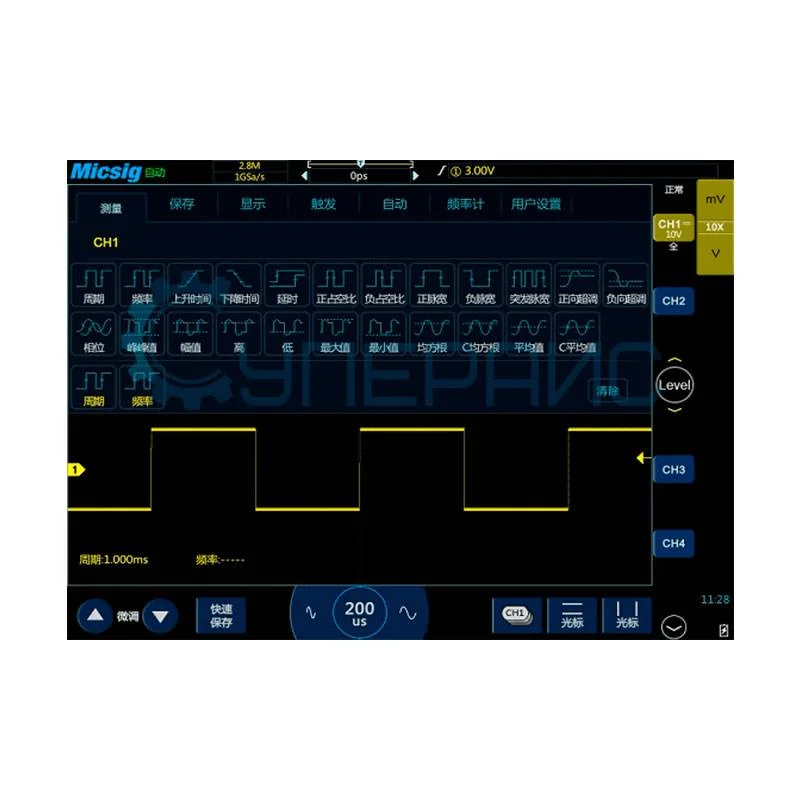

| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS | ||
| Математические функции | сложение, вычитание, умножение, деление | ||
| Источник питания | |||
| Напряжение источника питания | 100-240 В AC, 50/60 Гц | ||
| Потребляемая мощность | < 60 Вт | ||
| Max напряжение и ток | 12 В DC, 5 А | ||

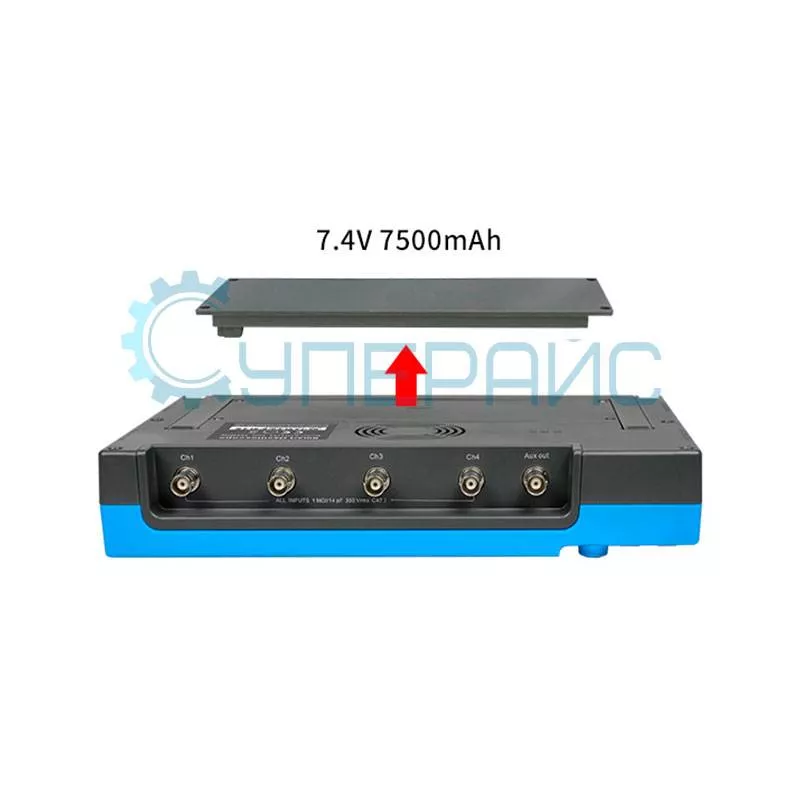

| Батарея | 7,4 В, 7500 мА, аккумуляторная литиевая батарея | ||
| Общие характеристики | |||
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек | ||

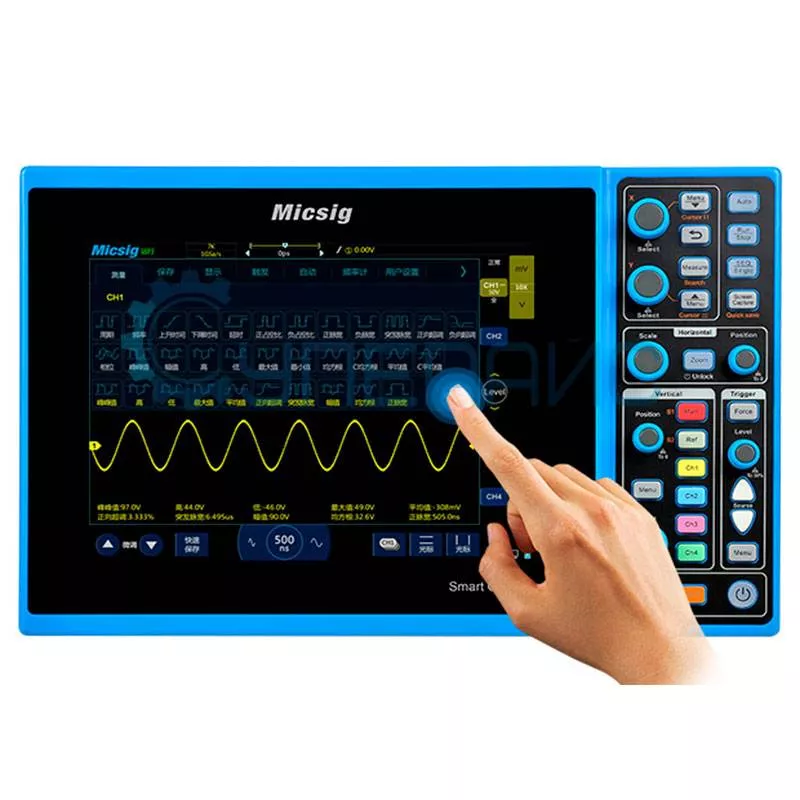

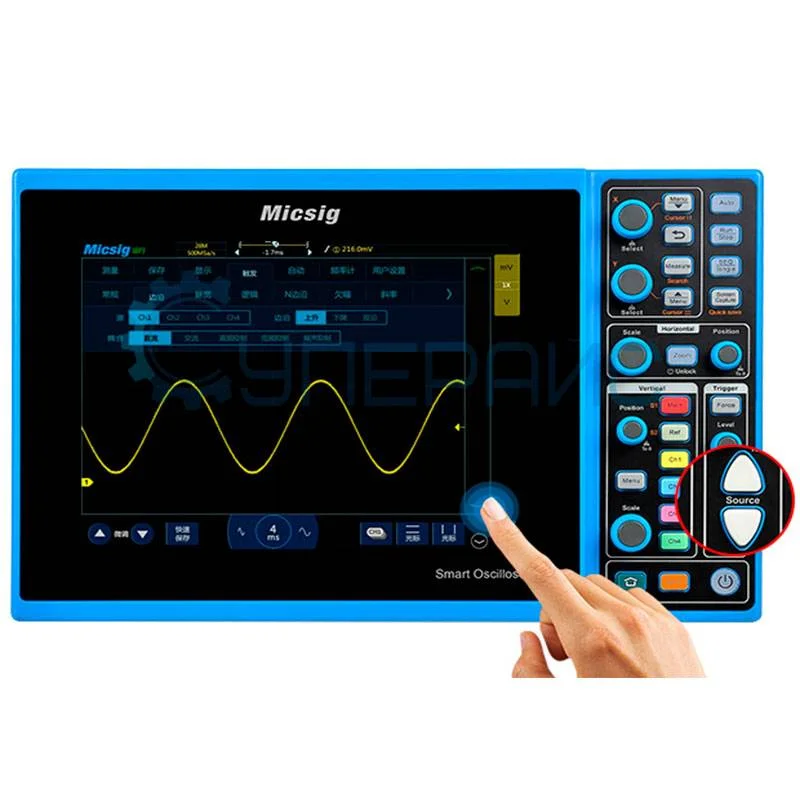

| Способ управления устройством | сенсорный экран | ||
| Интерфейс передачи данных | USB Host, USB Device, LAN, Wi-Fi, HDMI | ||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART | ||
| Встроенная память | 8 ГБ | ||
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана | ||
| Рабочая среда |
температура: 0 - 45 ℃ влажность: 5 - 85 % |
||
| Температура хранения |
температура: -40 - 60 ℃ влажность: 5 - 90 % |
||
| Рабочая высота | 0 - 3000 м | ||
| Габариты | 280 х 180 х 50 мм | ||
| Вес | 3200 г | ||
| Комплектация | осциллограф Micsig STO1152C Plus - 1 шт | ||
|
аккумуляторная батарея - 1 шт осциллографический пробник - 2 шт адаптер питания - 1 шт цветные кольца для щупа с разъемом BNC - 3 шт ремень для переноски - 1 шт защитная пленка на экран - 1 шт |
|||

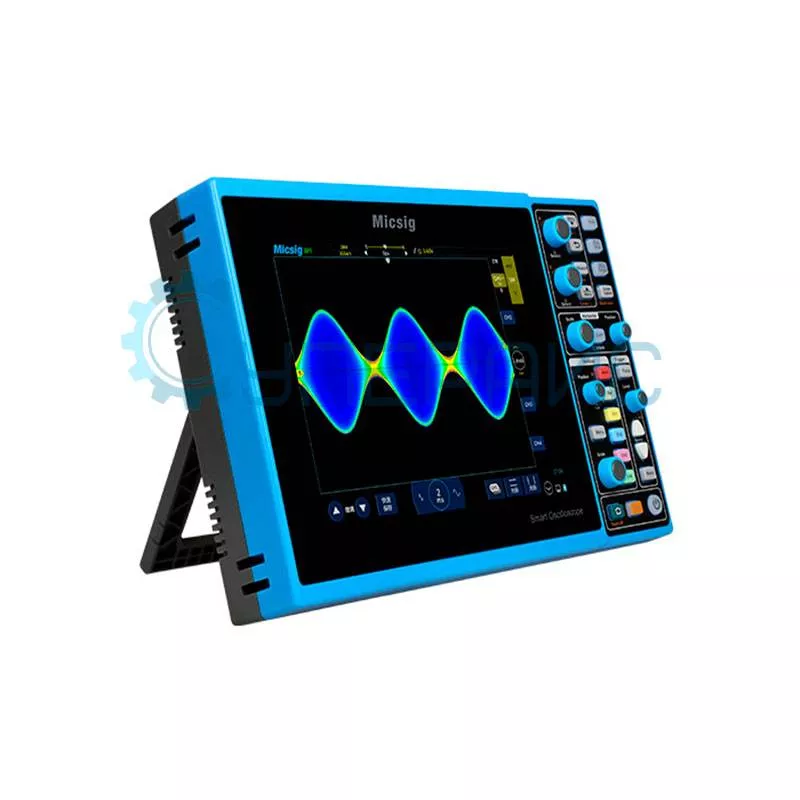

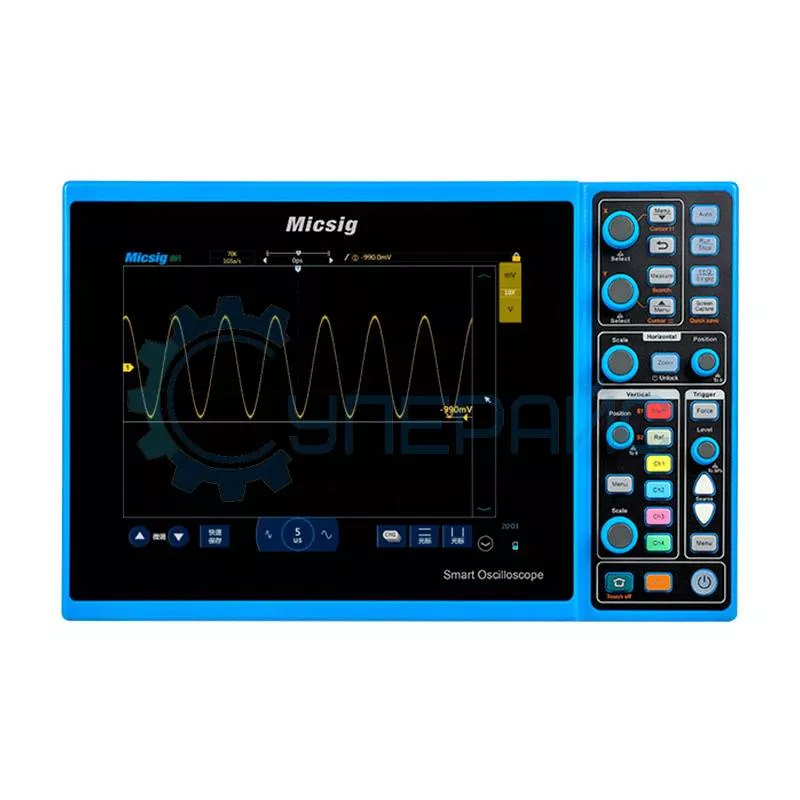

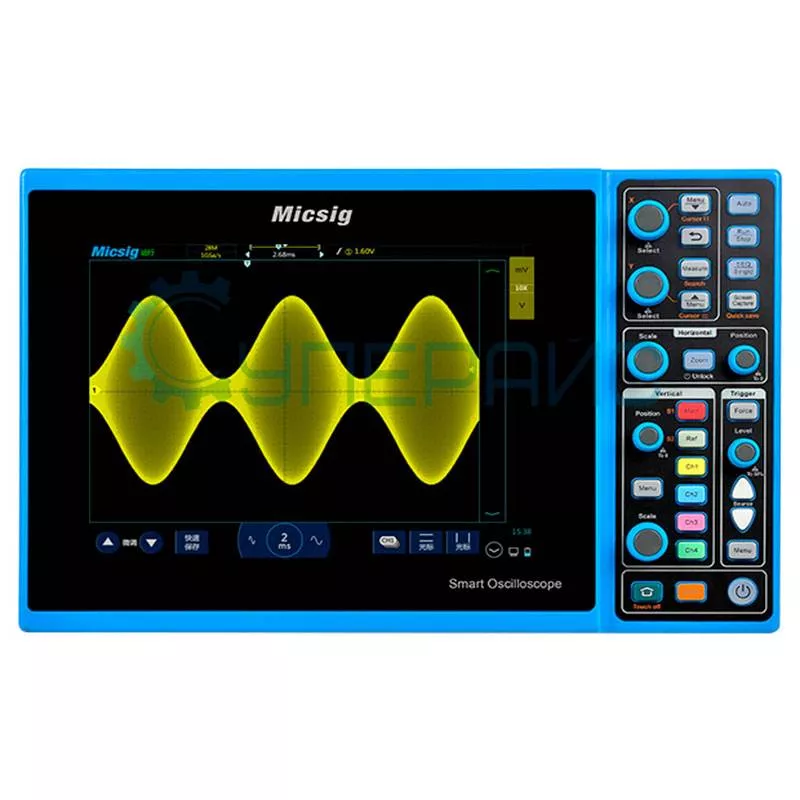

Двухканальный осциллограф Micsig STO1152C Plus

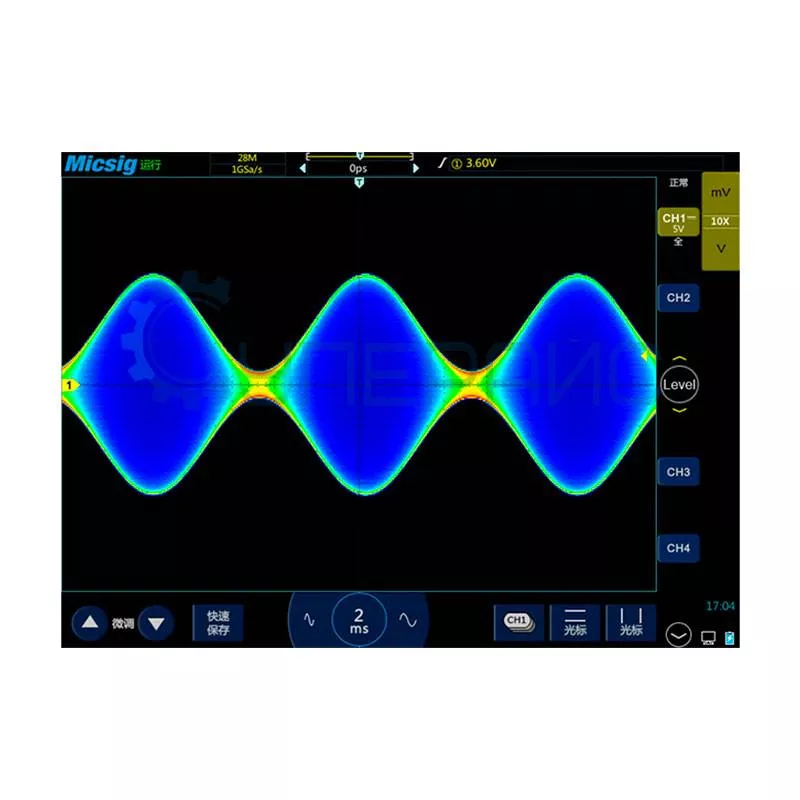

Цифровой осциллограф Micsig со скоростью захвата сигналов до 80 000 в секунду, благодаря этому он может видеть формы сигналов невидимые для большинства осциллографов.
Аппаратная цифровая фильтрация высоких и низких частот повышает точность определения истинного состояния сигнала. Детали частотного диапазона часто находятся в центре внимания пользователя, и важно отфильтровать посторонние частоты.
Запуск и декодирование таких последовательных шин как: UART, LIN, CAN, I2C, SPI и других сигналов и шин. Данные отображаются одновременно, сохраняются и экспортируются в текстовом формате для дальнейшего анализа.

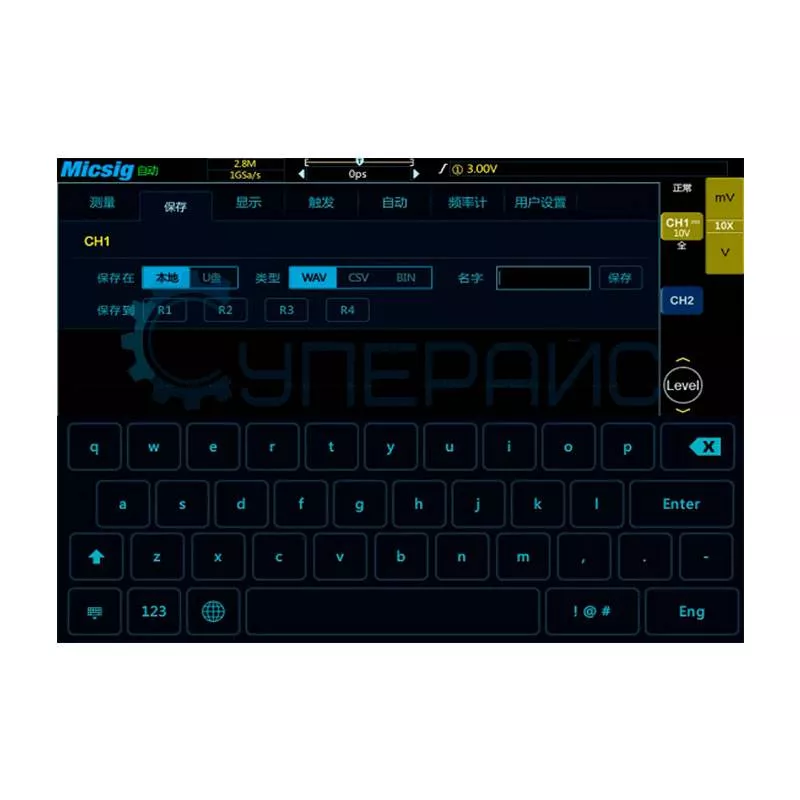

Встроенные программные возможности позволяют сохранять данные и для дальнейшего редактирования и анализа осциллограмм. Во время диагностики и тестирования электронных устройств вам не потребуются дополнительные программы.
Обзорная таблица
| Модель | STO1102C | STO1102C Plus | STO1152C Plus | STO2202C | STO1004 | STO1104C Plus |
| Количество каналов | 2 | 4 | ||||
| Полоса пропускания | 100 МГц | 150 МГц | 200 МГц | 100 МГц | ||
| Частота дискретизации | 1 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с | |||
| Глубина памяти | 28 Мб | 280 Мб | 70 Мб | 28 Мб | ||
| Время нарастания сигнала | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 1,75 нс | ≤ 3,5 нс | ||
| Скорость захвата осциллограмм | 80000 осц/сек | 270000 осц/сек | 130000 осц/сек | 80000 осц/сек | ||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||
| Встроенная память | 8 ГБ | 32 ГБ | 8 ГБ | |||
| Режимы триггера | Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge | |||||
| Интерфейсы передачи данных | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi, HDMI | Wi-Fi, USB 2.0, micro USB, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI |
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART | UART, LIN, CAN, SPI, I²C, ARINC-429, MIL-STD-1553B | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART |
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||
Документация и ПО Micsig STO1152C Plus
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации планшетного осциллографа Micsig STO1152C серии STO1000C
Язык:
Китайский
Размер и тип:
4.79 МБ,
PDF
Спецификация для планшетного осциллографа Micsig STO1152C серии STO1000C
Язык:
Английский
Размер и тип:
1.11 МБ,
PDF
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig STO1152C
Язык:
Английский
Размер и тип:
2.37 МБ,
ZIP
ZIP
Исходный код функции чтения бинарных файлов на языке MATLAB для осциллографа Micsig STO1152C
Язык:
Английский
Размер и тип:
639 байт,
ZIP
ZIP
Мобильное приложение McCormick Android для планшетного осциллографа Micsig STO1152C
Язык:
Английский
Размер и тип:
1.1 МБ,
RAR
RAR
Показать больше
Показать меньше
Видеообзоры Micsig STO1152C Plus
YOUTUBE
Отзывы Micsig STO1152C Plus
Evgen
17.08.2022 15:04:24
Очень удобное управление. Есть кнопка автоматической настройки. Большой информативный дисплей работает долго, есть связь с ПК, при этом скриншоты делает в неплохом разрешении, места хватает. Измеряет четко
SUPEREYES.RU
18.08.2022 07:26:59
Evgen
Очень удобное управление. Есть кнопка автоматической настройки. Большой информативный дисплей работает долго, есть связь с ПК, при этом скриншоты делает в неплохом разрешении, места хватает. Измеряет четко
Очень удобное управление. Есть кнопка автоматической настройки. Большой информативный дисплей работает долго, есть связь с ПК, при этом скриншоты делает в неплохом разрешении, места хватает. Измеряет четко
Здравствуйте!
Большое спасибо за доверие и за то, что нашли время поделиться впечатлениями от работы с осциллографом Micsig STO1152C Plus.
Нам приятно, что вы активно пользуетесь прибором и довольны покупкой.
Мы рады, что вы стали нашим покупателем, приходите ещё!
С уважением. Администрация интернет-магазина Суперайс
