Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
Планшетный осциллограф Micsig STO1102C без аккумулятора
39 990 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig STO1102C

Характеристики портативного осциллографа
Серия STO1000C
Количество каналов
2
Полоса пропускания 100 МГц
Время нарастания фронта импульса ≤ 3.5 нс
Максимальная частота дискретизации в реальном времени
1 ГВыб/с
Максимальная глубина записи 28 М точек
Максимальная скорость захвата формы волны 80000 сиг/сек
Горизонтальная система
Коэффициент развёртки 2 нс/дел - 1000 с/дел
Погрешность временной базы ± 20 ppm
Вертикальная система
Ограничение полосы пропускания 20 МГц
Развязка входа DC, AC, GND

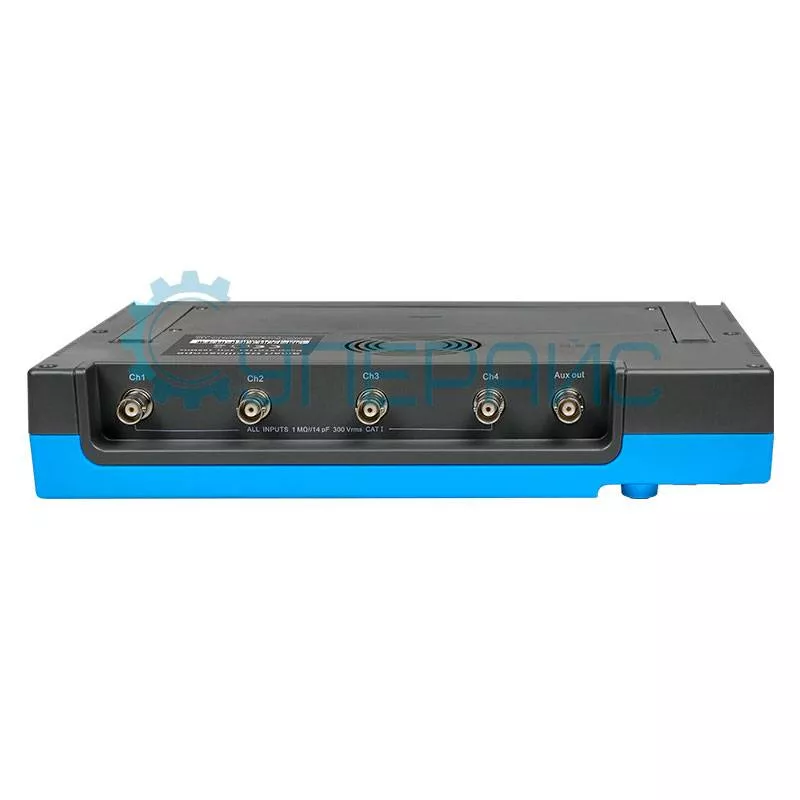

Входной импеданс 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ
Вертикальное разрешение 8 бит
Точность усиления постоянного тока < ± 2% (1 МОм)
Вертикальная развёртка 1 мВ/дел - 10 в/дел (1 МОм)
Диапазон смещения ± 6 дел
Максимальное входное напряжение
CAT I 300 V (1 МОм)
Система синхронизации
Режимы синхронизации автоматический, нормальный, однократный
Триггерная связь DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума
Диапазон задержки запуска 200 нс - 10 с
Запуск по фронту
Тип фронта запуск по нарастающему / ниспадающему фронту
Связи DC, AC, HF фильтр, LF фильтр и подавление шума
Запуск по длительности импульса
Условие запуска положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с
отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с
Запуск по видео сигналу
Условие запуска запуск по всем или отдельным строкам, чётным / нечётным или всем полям
Система PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P
Запуск по истечении времени
Условие запуска запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени
Запуск по наклону
Условие запуска запуск по положительному / отрицательному наклону
Запуск по ранту
Условие запуска запуск импульса который пересекает один порог, но не может пересечь другой
Запуск по N-му фронту
Условие запуска запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536.
Система измерения

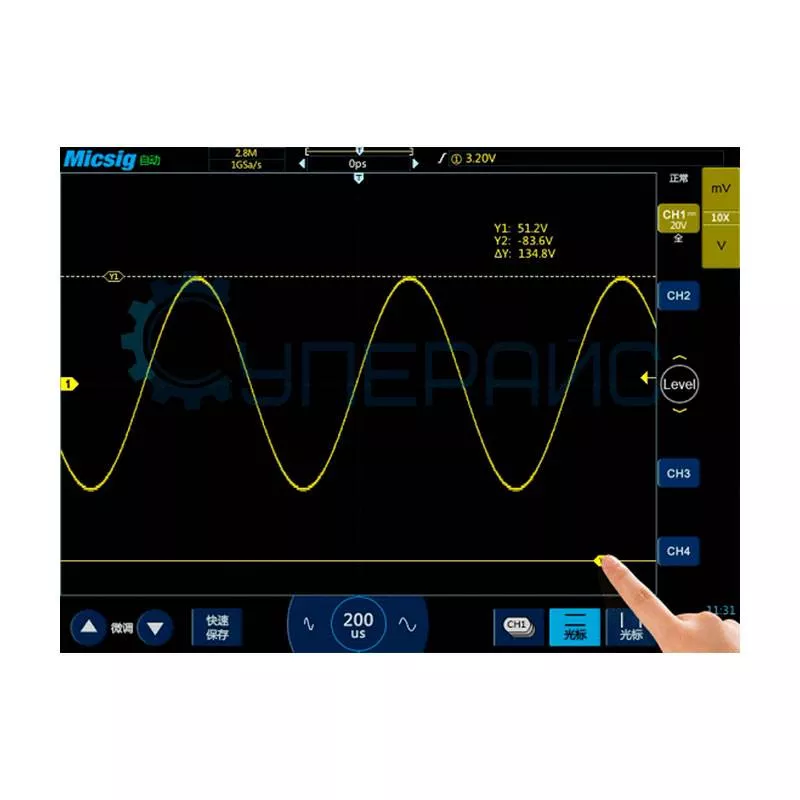

Виды курсорных измерений вертикальный, горизонтальный, пересекающая линия

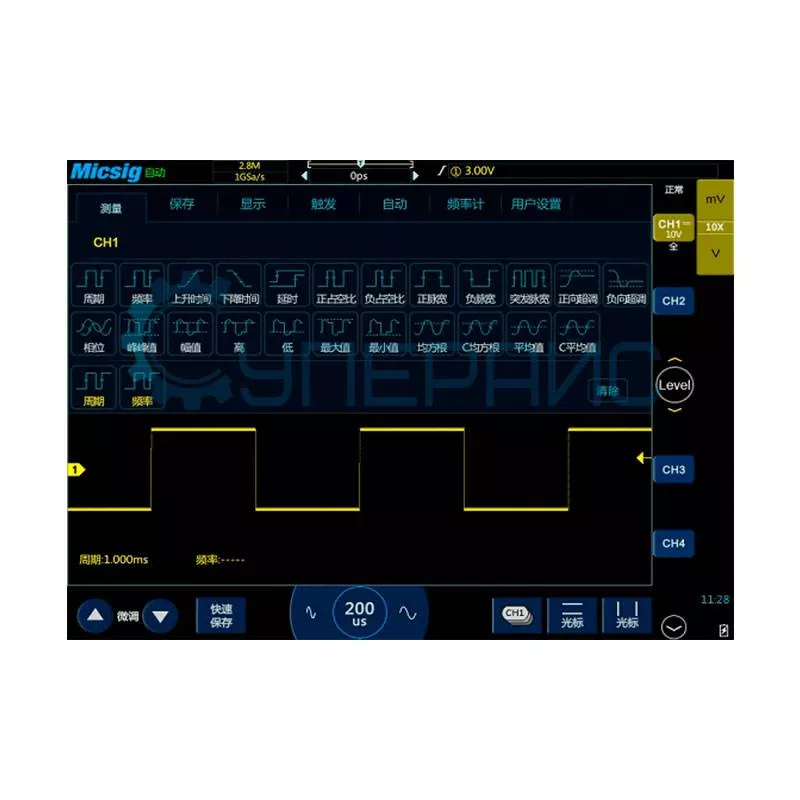

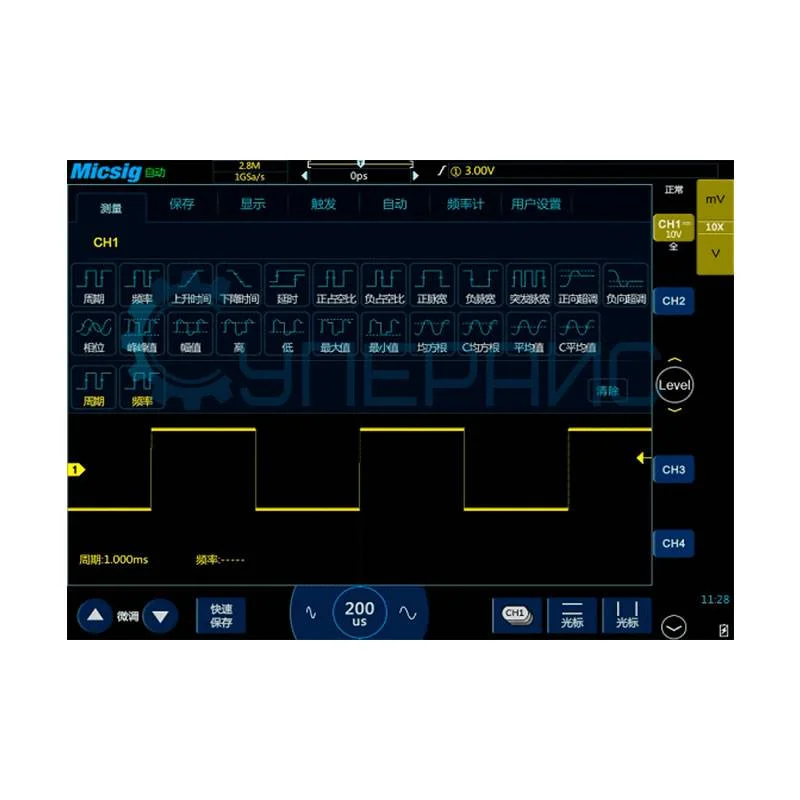

Автоматические измерения период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Математические функции сложение, вычитание, умножение, деление
Общие характеристики
Дисплей цветной TFT-дисплей, 8 дюймов, 800 x 600 точек

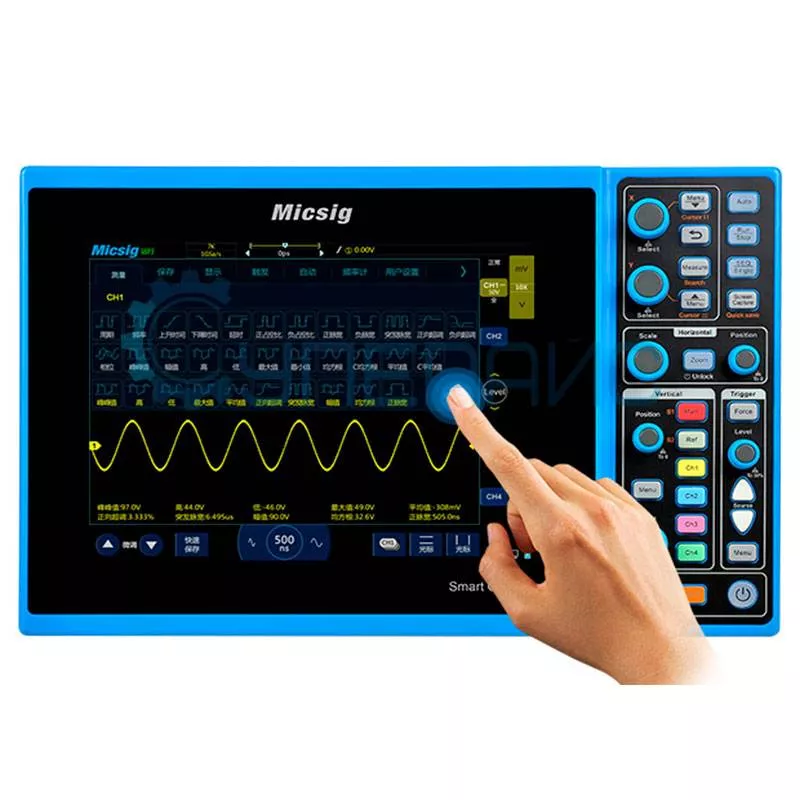

Способ управления устройством сенсорный экран
Интерфейс передачи данных USB Host, USB Device, LAN, Wi-Fi
Встроенная память 8 ГБ

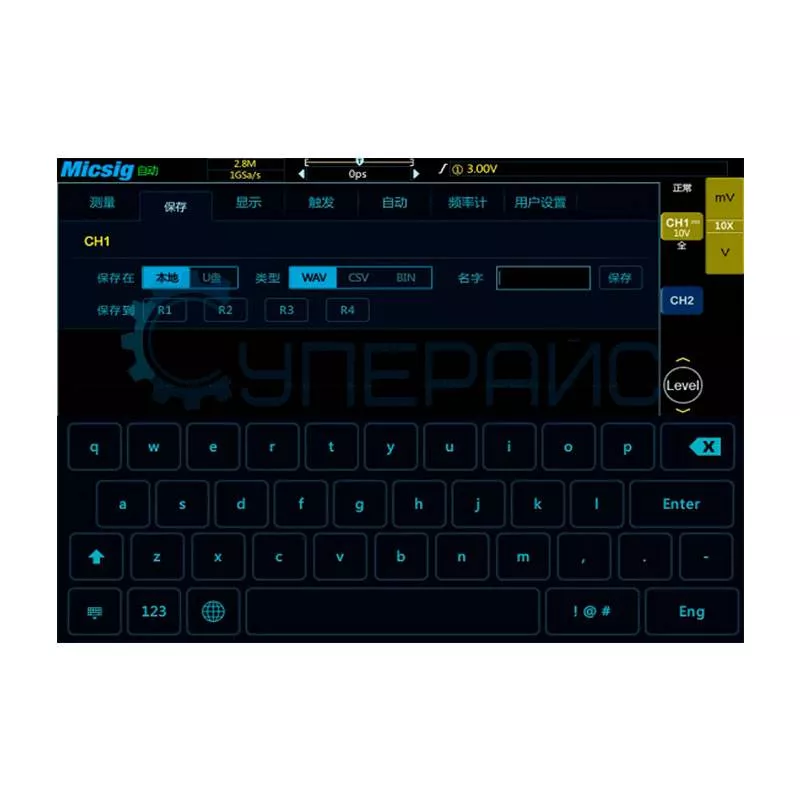

Программные возможности возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана
Рабочая среда температура: 0℃ - 45℃

5% - 85%
Температура хранения температура: -40℃ - 60℃
влажность: 5% - 90 %
Рабочая высота 0 - 3000 м
Габариты 280 мм х 180 мм х 50 мм
Вес 3000 г

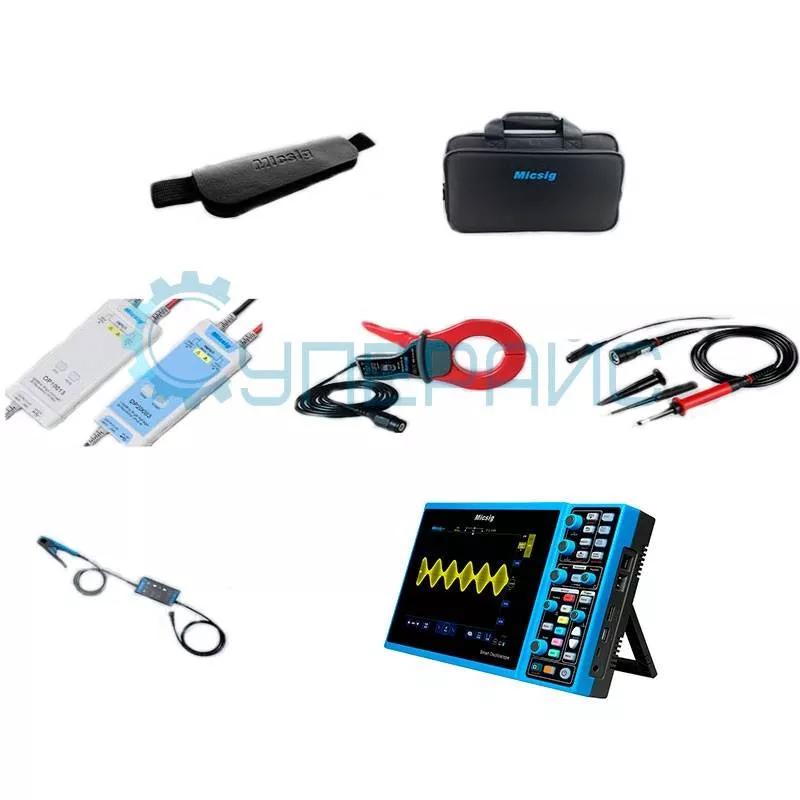

Комплектация осциллограф Micsig STO1102C - 1 шт

сумка - 1 шт
ремень - 1 шт
дифференциальный пробник 5600 В / 100 МГц - 2 шт
дифференциальный пробник 100 А / 2 МГц - 1 шт
щупы для осциллографа - 2 шт
зонд - 1 шт
Внимание! Для подключения опции декодирования протоколов (CAN, LIN, SPI, I2C, UART), сообщите менеджеру о дополнительном приобретении пароля при подтверждении заказа. Стоимость опции - 1500 рублей.


Обзорная таблица

Модель STO1102C
STO1102C Plus STO1152C STO1152C Plus STO1104C STO1104C Plus
Количество каналов 2 4
Полоса пропускания 100 МГц 150 МГц 100 МГц
Частота дискретизации 1 ГВыб/с
Глубина памяти 28 М точек
Время нарастания сигнала ≤ 3,5 нс ≤ 2,3 нс ≤ 3,5 нс
Скорость захвата осциллограмм 80000 осц/сек
Чувствительность 1 мВ/дел - 10 В/дел
Коэффициент развертки 2 нс/дел - 1000 с/дел
Встроенная память 8 ГБ
Режимы триггера Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge
Интерфейсы передачи данных USB Host, USB Device, LAN, Wi-Fi USB Host, USB Device, LAN, Wi-Fi, HDMIi USB Host, USB Device, LAN, Wi-Fi USB Host, USB Device, LAN, Wi-Fi, HDMIi USB Host, USB Device, LAN, Wi-Fi USB Host, USB Device, LAN, Wi-Fi, HDMIi
Декодирование протоколов CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) CAN, LIN, SPI, I2C, UART CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) CAN, LIN, SPI, I2C, UART CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) CAN, LIN, SPI, I2C, UART
Питание адаптер 100 - 240 В адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В адаптер 100 - 240 В адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В адаптер 100 - 240 В адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В
Дисплей диагональ 8
цветной ЖК
800 × 600 пикселей
