Портативный осциллограф FNIRSI DS215H Standard

Артикул (код товара): 38582
отзывы (2)
Производитель (бренд):  FNIRSI
отзывы (2)

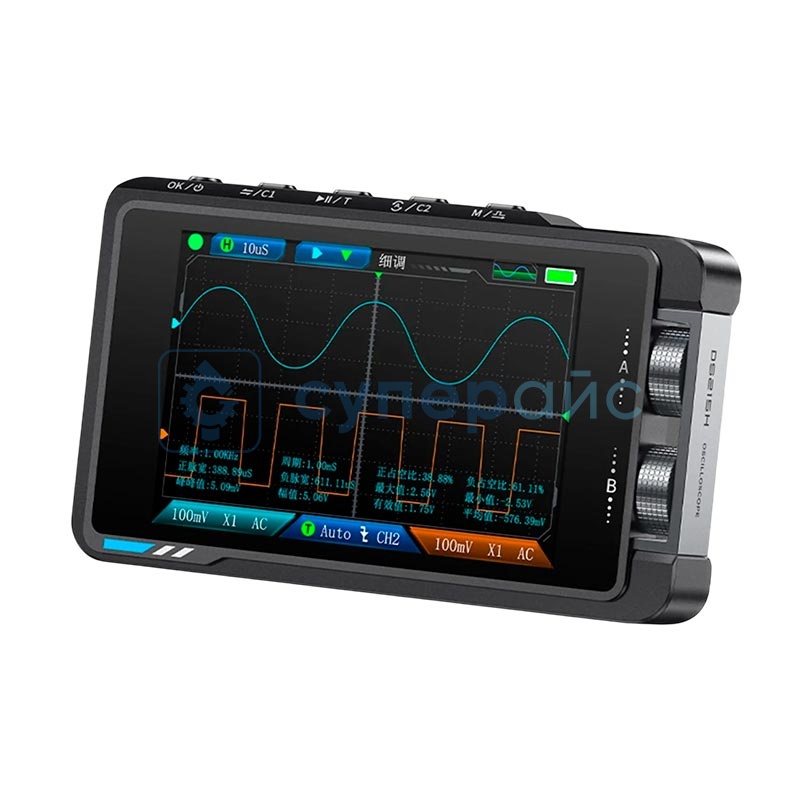

Портативный осциллограф FNIRSI DS215H Standard фото 1
Портативный осциллограф FNIRSI DS215H Standard фото 1

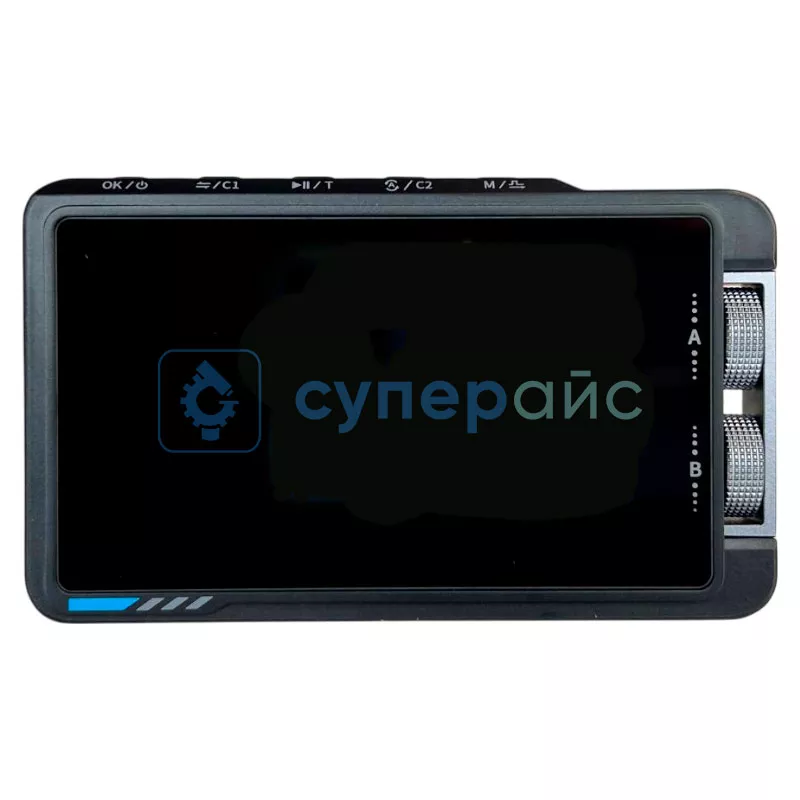

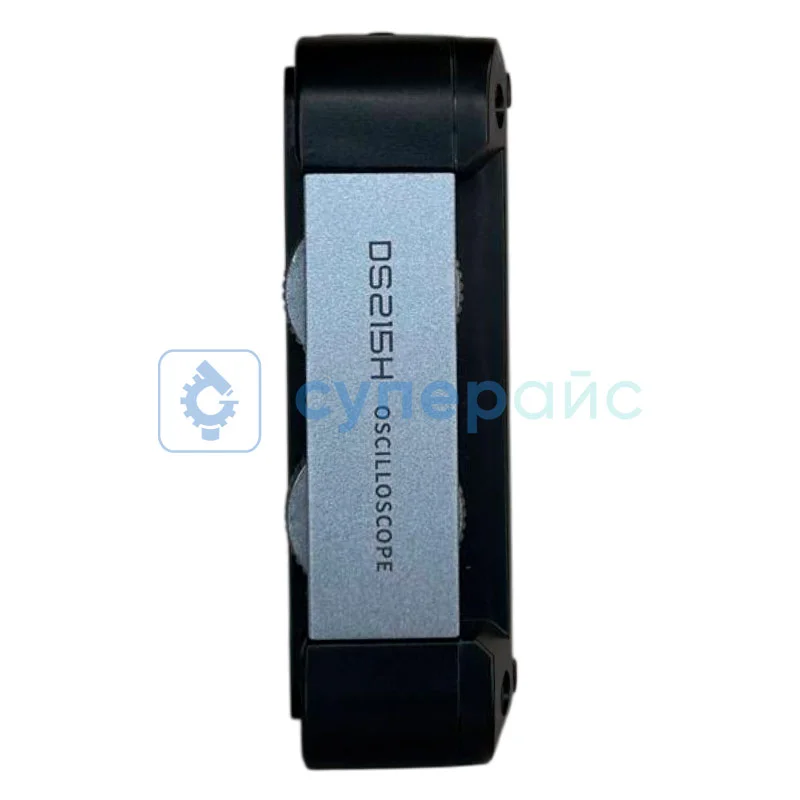

Портативный осциллограф FNIRSI DS215H Standard фото 2

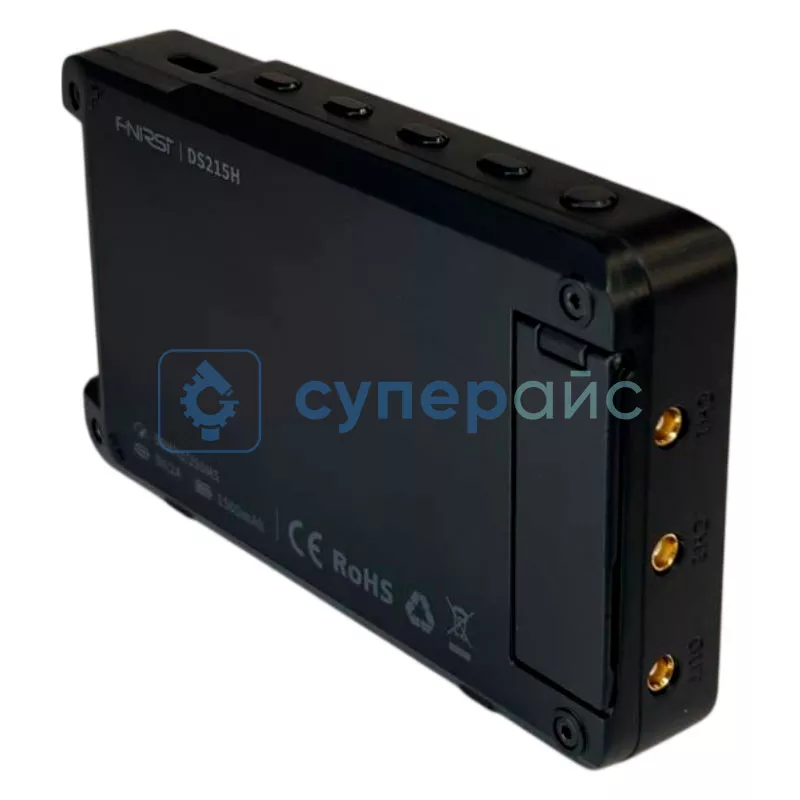

Портативный осциллограф FNIRSI DS215H Standard фото 3

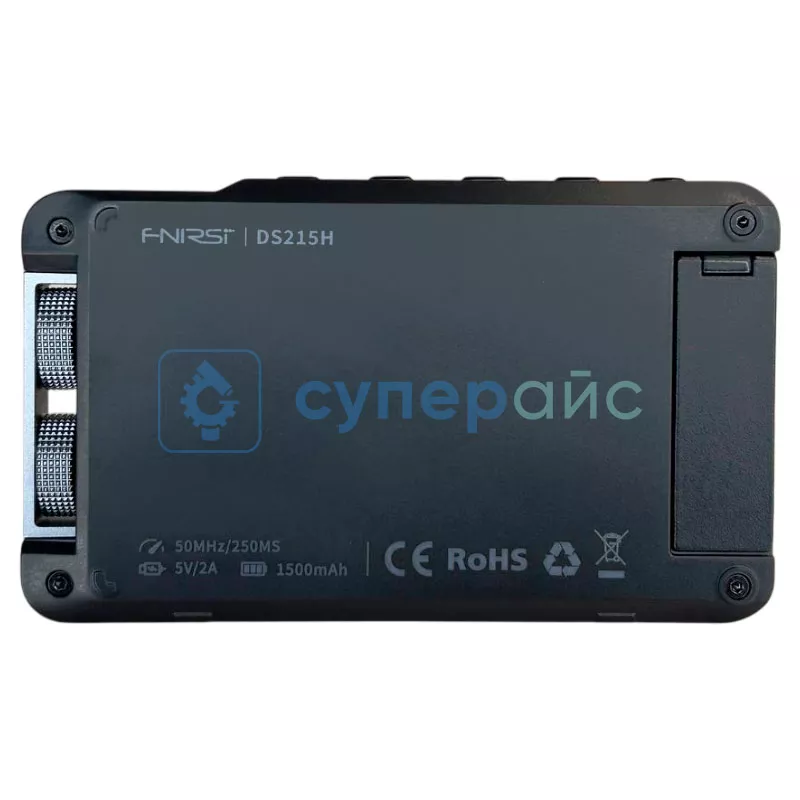

Портативный осциллограф FNIRSI DS215H Standard фото 4
Портативный осциллограф FNIRSI DS215H Standard фото 5
FNIRSI
6 170 ₽
6 170 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
38582
Модель (серия)
DS215H Standard
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики

Характеристики FNIRSI DS215H Standard

Артикул (код товара)
38582
Модель (серия)
DS215H Standard
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
50
Кол-во аналоговых каналов
2
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
250
Разреш. по вертикали (разрядность АЦП)
Встроенные опции
Генератор сигналов
Вес (кг)
0,138
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
ИПД (Interfaces / Inputs and Outputs)
USB type C
Дополнительно
Подсветка
Аккумулятор
Показать больше
Показать меньше

Описание FNIRSI DS215H Standard

Технические характеристики FNIRSI DS215H Standard

Количество каналов 2
Полоса пропускания 50 МГц
Частота дискретизации 250 МВыб/с
Диапазон временной развертки 20 нс/дел - 20 с/дел
Вертикальная чувствительность 10 мВ/дел - 10 В/дел
Вертикальное разрешение 8 бит
Входное сопротивление 1 МОм
Коэффициент затухания датчика 1x, 10x
Максимальное напряжение ± 400 В
Объём памяти 14 Мб
Тип триггера по фронту нарастающий / ниспадающий
Диапазон уровня триггера 8 делений (положительные и отрицательные)
Режимы триггера автоматический, нормальный, однократный
Входная связь AC / DC
Измеряемые параметры период, частота, Vpp, максимум, минимум, среднее, СКЗ, амплитуда, скважность, длительность импульса
Параметры генератора сигналов
Частотный диапазон 0 - 50 кГц
Диапазон скважности меандра 0 - 100 %
Амплитуда сигнала 0,1 - 3 В
Общие характеристики
Источник питания аккумулятор 1500 мАч
Зарядка аккумулятора Type-C (5 В / 1 А)
Язык интерфейса китайский, немецкий, английский, португальский, японский, испанский, корейский, русский
Дисплей 3,5-дюймовый цветной HD-экран, IPS матрица
Регулируемая подсветка есть
Габариты 66 x 110 x 19,5 мм
Вес 138 г
Габариты упаковки 215 x 100 x 60 мм
Вес брутто 363 г

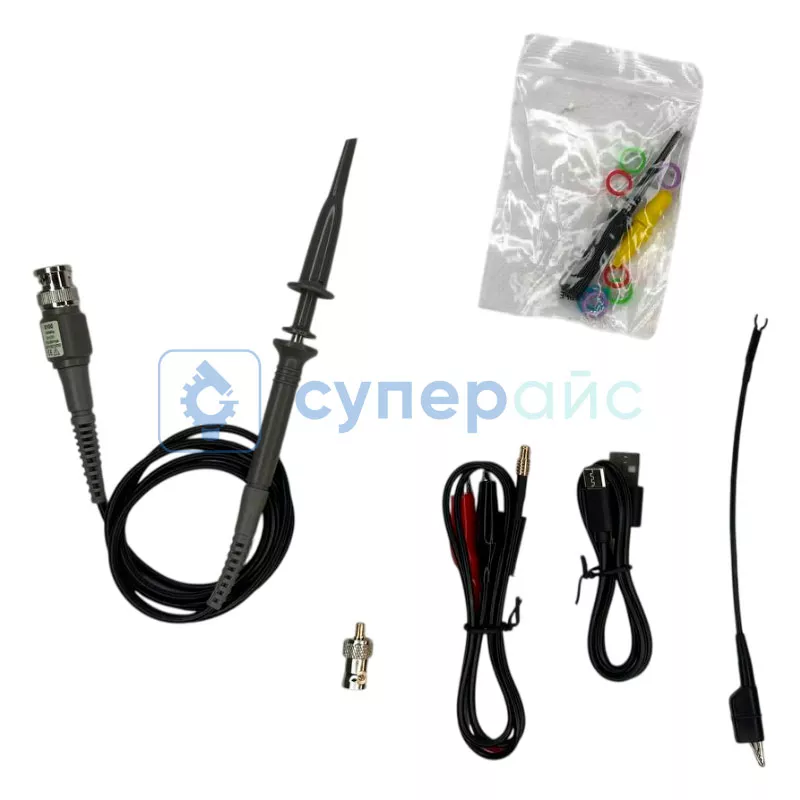

Комплектация осциллограф FNIRSI DS215H Standard – 1 шт
щуп P6100 – 1 шт
насадка - переходник – 1 шт
зажим типа крокодил – 1 шт
кабель для зарядки Type-C – 1 шт
Совместимость пробник FNIRSI P6100A

Сравнительная таблица осциллографов FNIRSI DS215H

Характеристики FNIRSI DS215H Standard FNIRSI DS215H Option
Количество каналов 2
Полоса пропускания 50 МГц
Частота дискретизации 250 МВыб/с
Диапазон временной развертки 20 нс/дел - 20 с/дел
Комплектация (щупы) 1 шт 2 шт
Габариты упаковки 215×100×60 мм 215×105×55 мм
Вес брутто 363 г 375 г

Осциллограф FNIRSI DS215H Standard

Разработанный под брендом FNIRSI двухканальный портативный осциллограф модели DS215H Standard — это инструмент для диагностики электронных схем, который сочетает мобильность с функциональностью. Ниже приведены пояснения по ключевым параметрам прибора.

Какова достоверность измерений?

Полоса пропускания составляет 50 МГц. Аппарат сохраняет форму поддерживаемых сигналов с минимумом искажений при соблюдении правил соотношения частоты сигнала и полосы пропускания.

Каково входное сопротивление этой модели?

Входное сопротивление FNIRSI DS215H Standard составляет 1 МОм. Параметр важен для цепей с высоким импедансом - например, датчиков температуры.

Как регистрируются быстрые изменения сигнала?

Частота дискретизации модели составляет 250 Мвыб/с. Параметр важен для анализа коротких импульсов в цифровых схемах.

Примеры работ, где требуется частота дискретизации 250 Мвыб/с:

  • контроль длительности фронтов импульсов ШИМ;
  • поиск паразитных колебаний в силовых цепях;
  • анализ работы высокоскоростных ЦАП/АЦП;
  • проверка временных параметров логических элементов.

Можно ли анализировать два сигнала одновременно?

Да. Количество каналов допускает параллельный мониторинг. Это удобно при сравнительном анализе.

Преимущества двухканальной конструкции:

  • синхронная запись сигналов с датчика и управляющей схемы;
  • сравнение фаз в трёхфазных системах через два измерения;
  • мониторинг сигналов обратной связи в импульсных блоках питания.

Какие режимы измерений доступны?

Триггерные режимы устройства (автоматический, нормальный, однократный) адаптируют захват сигналов под условия задачи. Автоматический режим поддерживает обновление экрана при отсутствии триггера.

Документация и ПО FNIRSI DS215H Standard

Название
Язык
Версия
Размер и тип
Руководство пользователя портативного осциллографа FNIRSI DS215H
Язык: Английский, Китайский
Размер и тип: 8,21 МБ, pdf

Отзывы FNIRSI DS215H Standard

Guest
22.09.2025 10:45:14
Я тестировал его на сигналах до 100 кГц. Он хорошо показывает помехи сигнала, а автоматический режим работает нормально. В целом эргономика хорошая, поворотные кнопки удобные, а экран отличный. Уровень выходного сигнала генератора регулируется нормально. В целом я нашёл все функции которые искал именно в нём

SUPEREYES.RU
23.09.2025 06:43:23
Guest

Я тестировал его на сигналах до 100 кГц. Он хорошо показывает помехи сигнала, а автоматический режим работает нормально. В целом эргономика хорошая, поворотные кнопки удобные, а экран отличный. Уровень выходного сигнала генератора регулируется нормально. В целом я нашёл все функции которые искал именно в нём



Здравствуйте!

Спасибо за подробный опыт с FNIRSI DS215H. Рады, что прибор уверенно закрыл ваши задачи: сигналы читаются информативно, управление и экран удобны, а встроенный генератор и автонастройка работают ожидаемо. Приятно слышать, что именно этот вариант подошёл по функциям.

С уважением, Администрация магазина Суперайс
