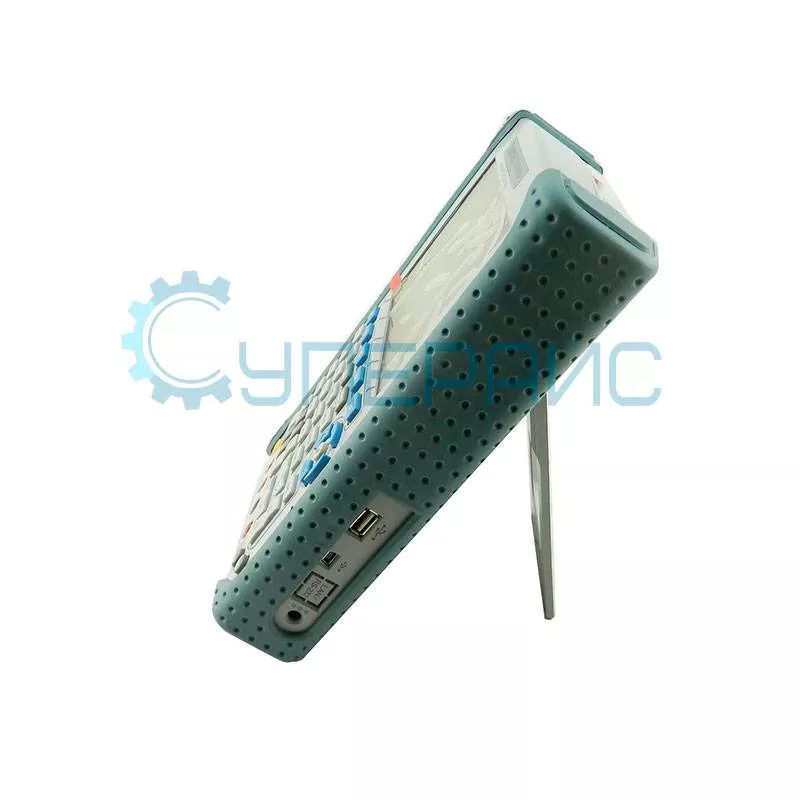

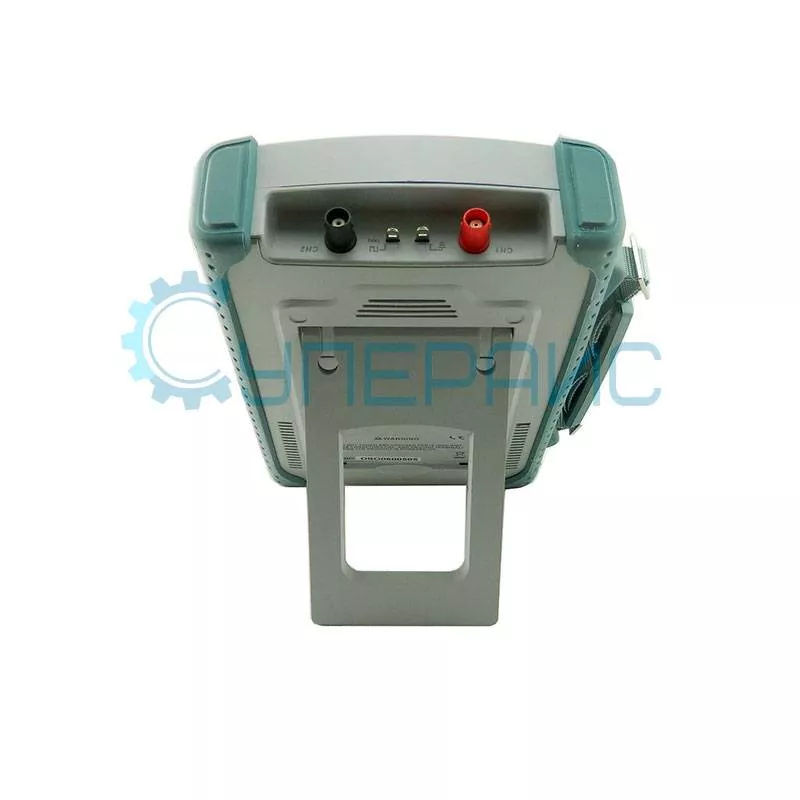

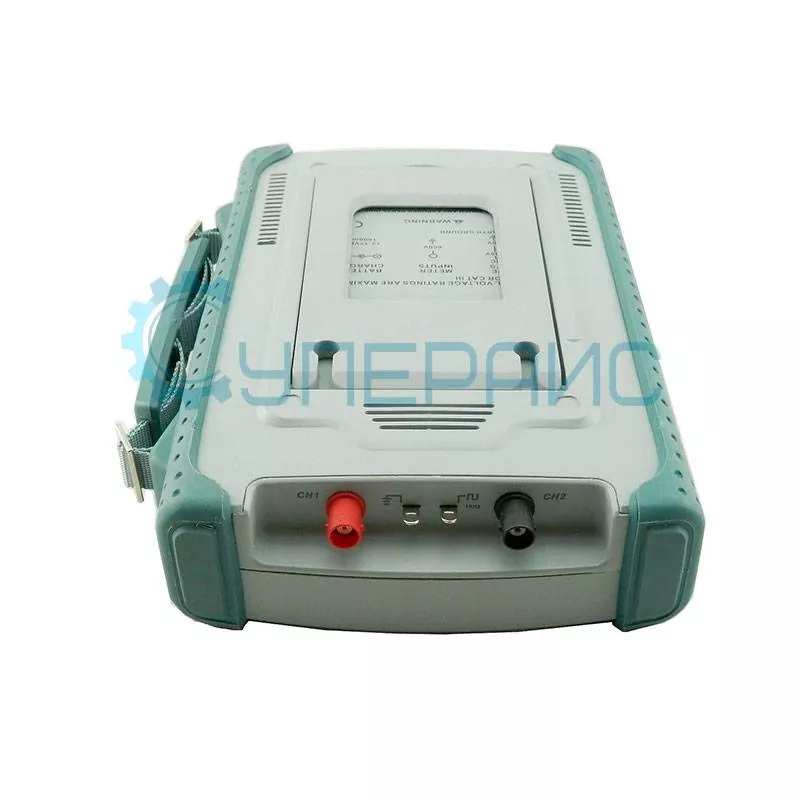

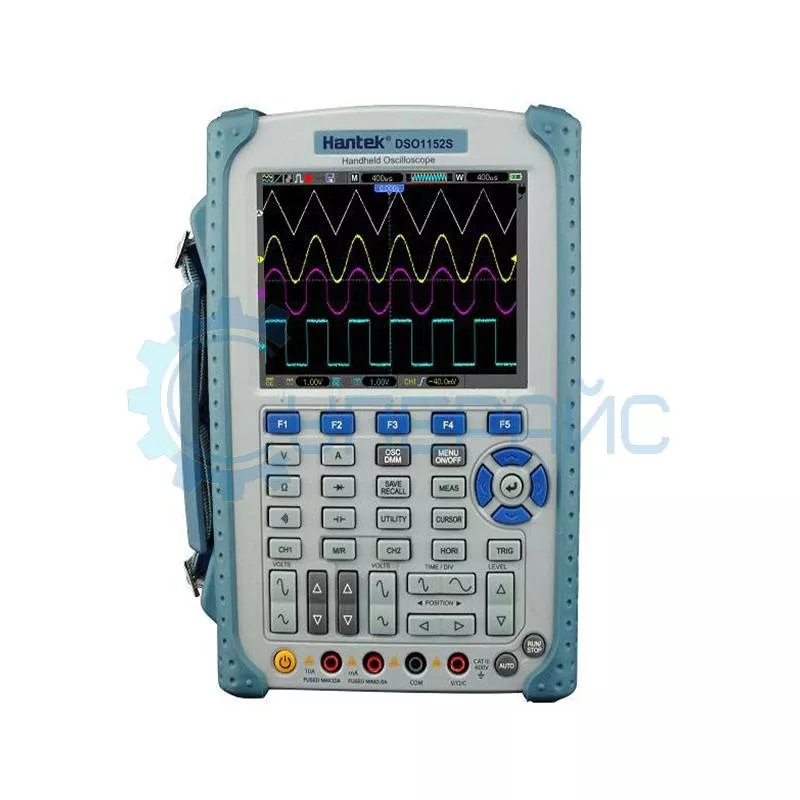

Портативный осциллограф-мультиметр Hantek DSO1152S
Код товара: 4899
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Hantek DSO1152S
Серия | DSO1000S |
Полоса пропускания | 150 МГц |
Количество каналов | 2 |
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
Гальваническая развязка | есть |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
Максимальное входное напряжение | ± 300 Vrms (10X) |
Горизонтальная система | |
Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
Интерполяция формы волны | sin (х) / х |
Размер памяти |
1 Мб в одноканальном режима 512 Кб в двухканальном режиме |
Коэффициент развёртки | 2 нс / дел - 40 с / дел, 2, 4, 8 шаг |
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / дел ÷ 200 |
Вертикальная система | |
Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
Вертикальная развёртка | 2 мВ / дел - 5 В / дел на входе BNC |
Время нарастания | <2.3 нс |
Режимы захвата | реального времени, детектор пика, усреднение |
Диапазон вертикального смещения |
2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел, ± 50 В |
Ограниченная полоса пропускания | 20 МГц |
Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
Точность усиления постоянного тока |
± 3% при вертикальной развертке от 5 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 В / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
Система синхронизации | |
Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
Время задержки | 100 нс - 10 с |
Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
Чувствительность триггера | CH1: 1 дел DC-10 МГц |
CH2: 1.5 дел 10 МГц и выше | |
AC: ниже 10 Гц | |
ВЧ: выше 80 кГц | |
НЧ: ниже 150 кГц | |
Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
Запуск по фронту | |
Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
Источник запуска | CH1, CH2 |
Запуск по длительности импульса | |
Режим запуска | положительная полярность импульса >, <, =, ≠ |
отрицательная полярность импульса >, <, =, ≠ | |
Источник запуска | CH1, CH2 |
Диапазон удержания триггера | 20 нс ~ 10 с |
Запуск по видео сигналу | |
Стандарт сигнала | NTSC, PAL, SECAM |
Источник запуска | CH1, CH2 |
Запуск по наклону | |
Режим запуска | положительный наклон >, <, =, ≠ |
отрицательный наклон >, <, =, ≠ | |
Источник запуска | CH1, CH2 |
Диапазон удержания триггера | 20 нс ~ 10 с |
Запуск по истечению времени | |
Источник запуска | CH1, CH2 |
Диапазон удержания триггера | 20 нс ~ 10 с |
Запуск по частоте | |
Разрешение считывания | 6 цифр |
Точность | ± 30 ppm |
Диапазон частот | переменный ток, от 4Гц номинальной полосы пропускания |
Система измерения | |
Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота Взаимное значение △ T в Гц (1 / ΔT) |
Автоматическое измерение | Частота, период, среднее значение, от пика к пику, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительный импульс, отрицательный импульс |
Мультиметр | |
Максимальное разрешение | 6000 отсчетов |
Максимальное напряжение | 600 В AC, 800 В DC |
Максимальный ток | 10 A |
Входной импеданс | 10 МОм |
Режимы тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
Напряжение постоянного и переменного тока | 60.00 мВ, 600.0 мВ, 3.000 В, 60.00 В, 600.0 В, 800 В, с точностью ± 1%, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
Постоянный и переменный ток |
60.00 мА с точностью ± 1,5%, разрешением 10 мкА 600.0 мА с точностью ± 1%, разрешением 100 мкА 6.000 мА, 10.00 А с точностью ± 1,5%, разрешением 1 мА, 10 мА |
Сопротивление |
6.000 К, 60.00 К, 600.0 К, 6.000 М с точностью ± 1%, разрешением 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм 60.00 М с точностью ± 1,5%, разрешением 10 кОм |
Емкость |
40.00 нФ, 400.0 нФ, 4.000 нФ, 40.00 мкФ, 400.0 мкФ с точностью ± 1%, разрешением 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ Внимание: наименьшее значение емкости, которое можно измерить, составляет 5 нФ |
Диод | 0 - 2.0 В |
Вкл-выкл тест | < 30 Ом |
Общие характеристики | |
Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
Питание | 100-240 В, 50-60 Гц, AC: 9 В, 2 А; DC: 8.5-15 В, 2 А, < 30 Вт |
Рабочая температура | от 0 °С до 50 °С |
Рабочая влажность | до 90% RH |
Рабочая высота | рабочая до 3000 м |
хранения до 10000 м | |
Габариты | 245 мм х 163 мм х 52 мм |
Вес нетто | 1,3 кг |

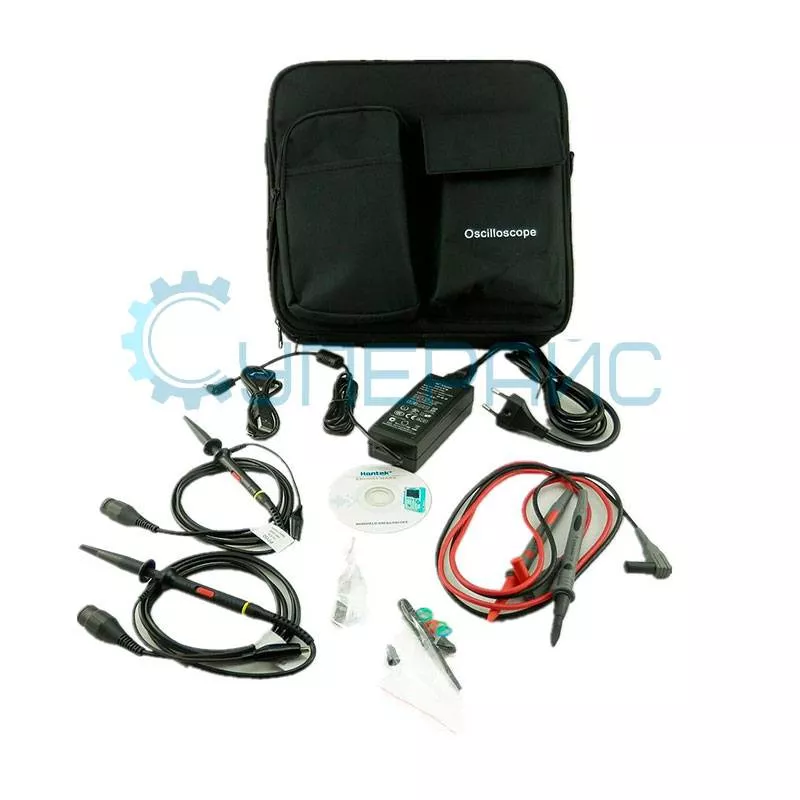

Комплектация | портативный осциллограф Hantek DSO1152S - 1 шт |
щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
