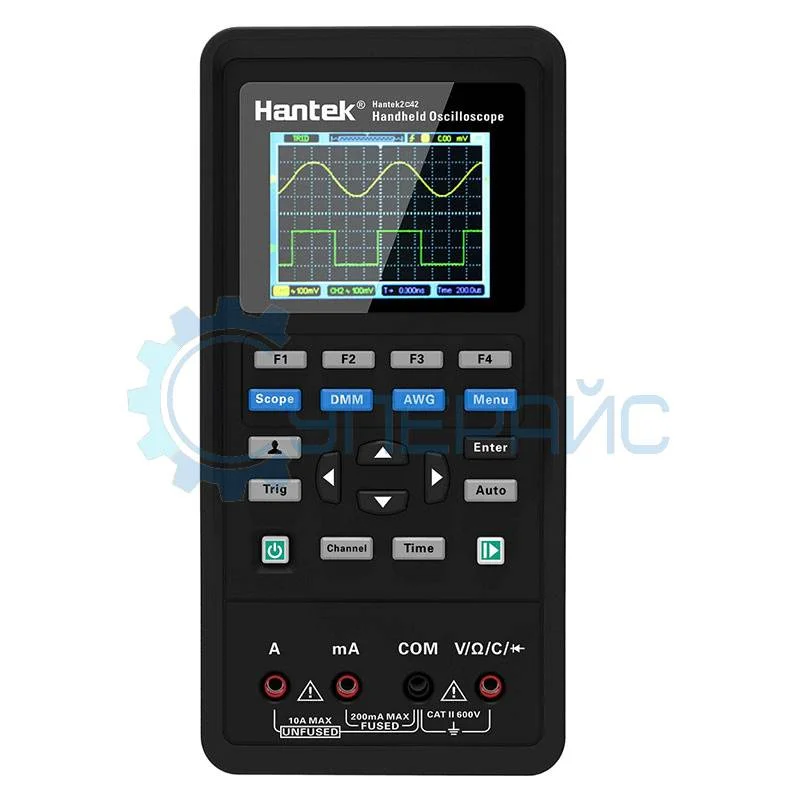

Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)

Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)

Код товара: 4636

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 13666
            [SRC] => /upload/iblock/cbe/cbed7424ce48b25248bcd86aec8f8e23.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 34444
            [SRC] => /upload/iblock/af7/af7cf8a4c05093ed36f61ac414adf320.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 34445
            [SRC] => /upload/iblock/d41/d418af05e730ebd4969d5821cb5a0e43.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 13668
            [SRC] => /upload/iblock/160/160b2ba485b59d0806127fe1087e6fd3.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 13669
            [SRC] => /upload/iblock/3b1/3b143a27282f825d8c7982b31e015d60.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 34446
            [SRC] => /upload/iblock/d82/d822296a5e55aec5765be3302be397ff.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 30306
            [SRC] => /upload/iblock/122/122247c544e03dac7604b6ee68a7cc93.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
Портативный цифровой осциллограф Hantek 2C42 (2 канала, 40 МГц)
10 509 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek 2C42

Характеристики осциллографа
Аналоговая полоса пропускания 40 МГц
Максимальная частота дискретизации 250 МВыб/с при 1 канале, 125 МВыб/с при 2-х каналах
Количество каналов 2 + DMM вход мультиметра
Входящий сигнал
Развязка входа по постоянному току (DC), по переменному току (AC), замыкание на землю (GND)
Входной импеданс 1 МОм ± 2% параллельно с 25 ± 3 пФ
Коэффициент ослабления пробников 1x; 10x
Максимальное входное напряжение 150 В
Вертикальная система
Вертикальное разрешение 8 бит
Вертикальное отклонение 10 мВ/дел ~ 10 В/дел
Отключаемое ограничение полосы пропускания сигнала (типовое) 20 МГц
Низкочастотный предел при развязке по переменному току (по уровню -3 дБ) ≤ 10 Гц на входе BNC
Время нарастания фронта импульса (типовое) ≤ 5 с
Погрешность коэффициента усиления DC ± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением)

примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
Горизонтальная система
Интерполяция осциллограммы Sin(x)/x
Длина записи 6 Кб одном канале, 3 Кб в двуканальном режиме
Коэффициент развертки 5 нс/дел ~ 500 с/дел, 1, 2, 5 шаг
Система синхронизации
Режим запуска автоматический, нормальный, ждущий (однократный)
Диапазон уровня запуска ± 4 деления от центра экрана
Чувствительность триггера 0,2 дел * В/дел в пределах ± 4 деления от центра экрана
Тип фронта запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник CH1 / CH2
Система измерения
Курсорные измерения
Ручные разность напряжений, разность времени
Автоматические измерения
Операции частота, амплитуда
Режим мультиметра
Максимальное разрешение 4000 отсчетов
Максимальное напряжение на входе AC: 600 В, DC: 600 В
Режимы измерения напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи
Максимальный ток на входе AC: 10 A, DC: 10 A
Входной импеданс 10 МОм
Напряжение постоянного тока 400,00 мВ ± (0,8% + 5), разрешение 100 мкВ
4,000 В ± (0,8% + 5), разрешение 1 мВ
40,00 В ± (0,8% + 5), разрешение 10 мВ
400,0 В ± (0,8% + 5), разрешение 100 мВ
600,0 В ± (1% + 2), разрешение 1 В

защита от перегрузки: 400 мВ: 250 В, другое: 600 В
Напряжение переменного тока 4,000 В ± (1,2% + 5), разрешение 1 мВ
40,00 В ± (1,2% + 5), разрешение 10 мВ
400,0 В ± (1,2% + 5), разрешение 100 мВ
600,0 В ± (1,5% + 5), разрешение 1 В

частота: 40 Гц ~ 400 Гц
частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток 40.00 мА ± (1% + 2), разрешение 10 мкА
200.0 мА ± (1,5% + 2), разрешение 100 мкА
4.000 мА ± (1,8% + 2), разрешение 1 мА
10.00 мА ± (3% + 2), разрешение 10 мА

защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Переменный ток 40.00 мА ± (1,3% + 2), разрешение 10 мкА
200.0 мА ± (1,8% + 2), разрешение 100 мкА
4.000 мА ± (2% + 3), разрешение 1 мА
10.00 мА ± (3% + 5), разрешение 10 мА

частота: 40 Гц ~ 400 Гц;
предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Сопротивление 400.0 Ом ± (1% + 3), разрешение 0.1 Ом
4.000 КОм ± (1,2% + 5), разрешение 1 Ом
60.00 КОм ± (1,2% + 5), разрешение 10 Ом
400.0 КОм ± (1,2% + 5), разрешение 100 Ом
4.000 МОм ± (1,2% + 5), разрешение 1 кОм
40.00 МОм ± (1,5% ± 3), разрешение 10 кОм

защита от перегрузки: 220 Vrms
Емкость 40.00 нФ ± (3% + 5), разрешение 10 пФ
400.0 нФ ± (3% + 5), разрешение 100 пФ
4.000 мкФ ± (3% + 5), разрешение 1 пФ
40.00 мкФ ± (3% + 5), разрешение 10 пФ
100.0 мкФ ± (3% + 5), разрешение 100 пФ

защита от перегрузки: 220 Vrms
Тест диодов 0 В - 1.0 В
Общие характеристики
Дисплей TFT 2.8 дюймов 320 x 240, с регулировкой контраста
Питание от встроенной батареи 2 Li-ion аккумулятора 2600 мА
Питание AC 100 В ~ 240 В, 50 Гц ~ 60 Гц; DC вход: 5 В, 2 A
Потребляемая мощность < 2.5 Вт
Рабочая температура 0°C - +50°C
Температура хранения -40°C - +71°C
Влажность ≤ +40°C: ≤ 90% относительной влажности
+41°С ~ 50°С: ≤ 60% относительной влажности
Габариты 199 х 98 х 40 мм
Вес 624 г

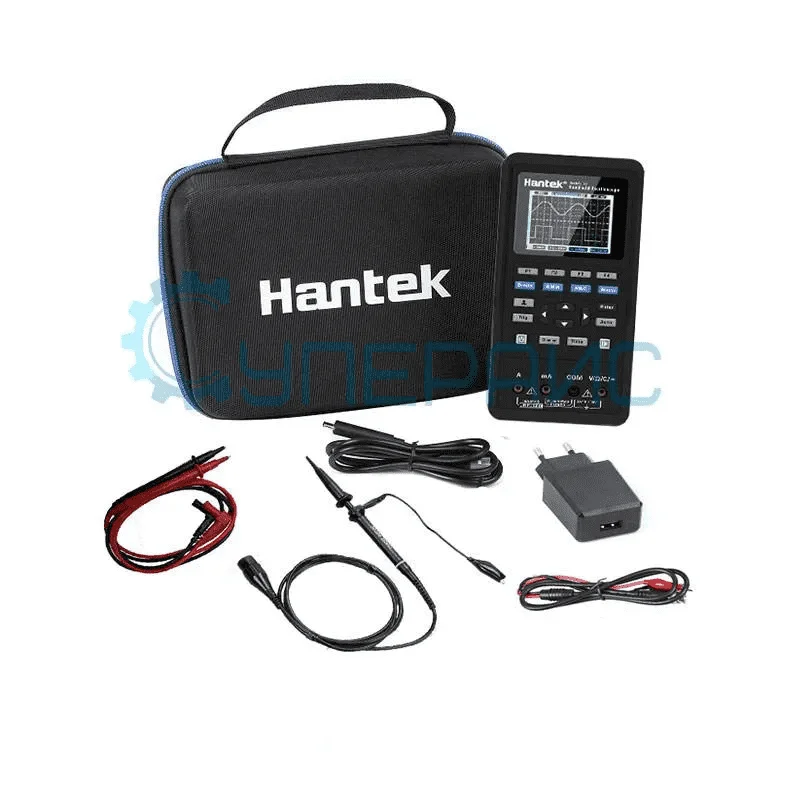

Комплектация портативный осциллограф Hantek 2C42 – 1 шт

щуп для осциллографа – 1 шт
щуп для мультиметра – 1 шт
зажимы-крокодилы с BNC соединением – 2 шт
кабель USB – 1 шт
адаптер питания – 1 шт
чехол для хранения – 1 шт
руководство по эксплуатации – 1 шт

Hantek 2C42 – двухканальный скопметр с пропускной способностью 40 МГц

Портативный цифровой прибор, который совмещает в себе работу двух устройств одновременно: 2-канальный осциллограф и мультиметр 4000 отсчетов. Память достигает 6 Кбайт в одноканальном режиме и 3 Кбайт – двухканальном.

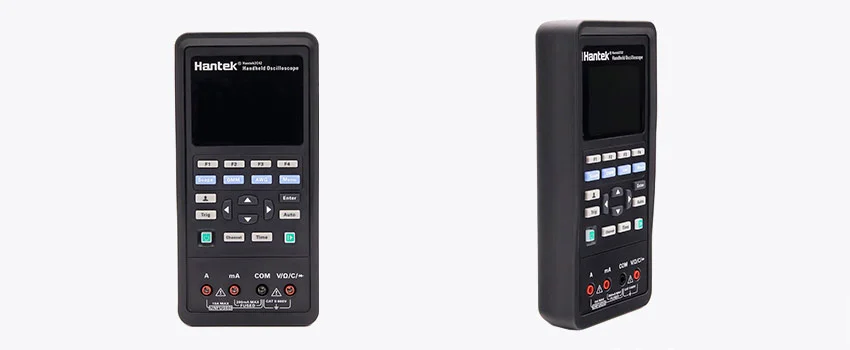

Портативный цифровой осциллограф Hantek 2C42

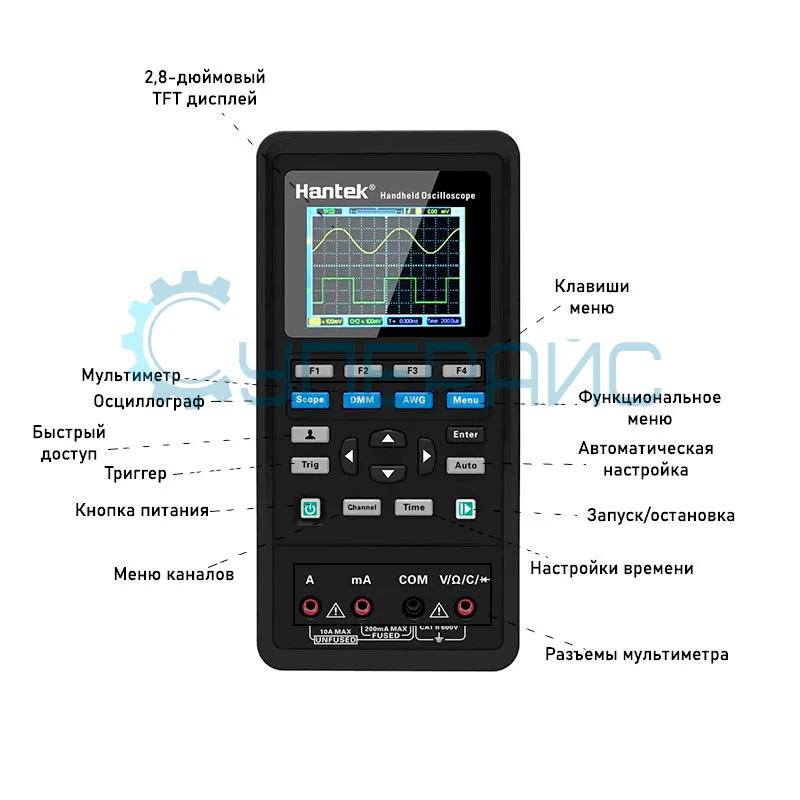

Функциональные особенности переносного осциллографа:

  • Встроенный мультиметр;
  • 6 Кбайт памяти;
  • 2,8-дюймовый LCD дисплей высокой точности;
  • Питание от 2-х съемных литиевых аккумуляторов;
  • Вертикальное разрешение – 8 бит;
  • Частота дискретизации – 250 МВыб/с в одноканальном режиме;
  • Время нарастания сигнала менее 5 секунд;

Осциллограф Hantek поддерживает два вида измерений: курсорные и автоматические. В курсорных осуществляется разность напряжений и времени в ручном режиме, а в автоматическом – операции частоты и амплитуды.

Режим мультиметра в 2C42 способен измерять напряжение AC/DC, сопротивление, ток AC/DC, емкость и тестирование диодов напряжением до 1 Вольт.

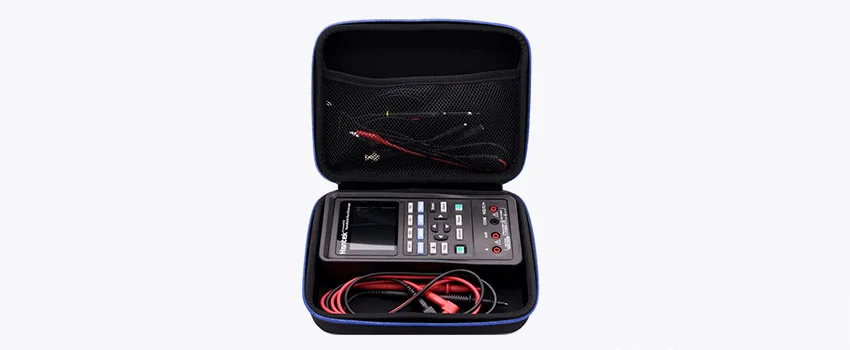

Малогабаритный осциллограф-мультиметр Hantek 2C42

В комплектацию входит удобная сумка-чехол для хранения самого прибора и остальных расходников.

Мельников Юра 09.04.2021 11:20:55

Модель ослика хоть и младшая без генератора, но для моих целей в самый раз. Понравился добротный корпус, автономность прибора и конечно же цена. ПО на сайте новое, как и прошивка, в инструкциях вся инфа подробная, с работоспособностью проблем не увидел. Качеством товара и доставкой я доволен. Все пришло четко в срок, думаю в будущем заказать у ребят еще генератор.
