Портативный осциллограф Hantek 2D72 3 в 1 (2 канала, 70 МГц)
14 705 ₽
14 705 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 22 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
4097
Модель (серия)
2D72
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek 2D72
Общие данные
Артикул (код товара)
4097
Производитель (бренд)
Модель (серия)
2D72
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
150 В
Время нарастания, нс
Входные параметры
Развязка входа
по постоянному току (DC), по переменному току (AC), замыкание на землю (GND)
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
25 ± 3 пФ
Коэффициенты пробников
1x; 10x
Канальная изоляция
Sin(x)/x
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел ~ 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц на входе BNC
Точность усиления постоянного тока
± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением)
примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
Система синхронизации
Базовые типы триггера
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник триггера
CH1 / CH2
Чувствительность триггера по фронту
0,2 дел * В/дел в пределах ± 4 деления от центра экрана
Горизонтальная система
Горизонтальная развёртка
5 нс/дел ~ 500 с/дел, 1, 2, 5 шаг
Система измерения
Автоматические измерения
частота, амплитуда
Курсорные измерения
разность напряжений, разность времени
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Мультиметр
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0°C - 50°C
Рабочая влажность
≤ 60%
Габариты и вес

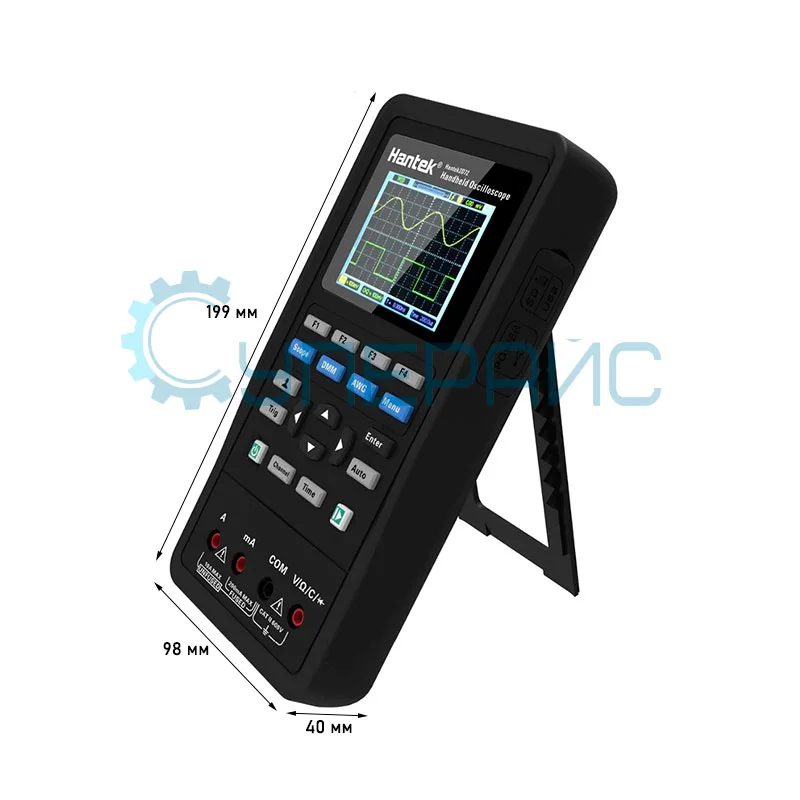

Габариты прибора
199 х 98 х 40 мм
Габариты упаковки
250 x 190 x 105 мм
Вес нетто, кг
0,624
Вес брутто, кг
1,25

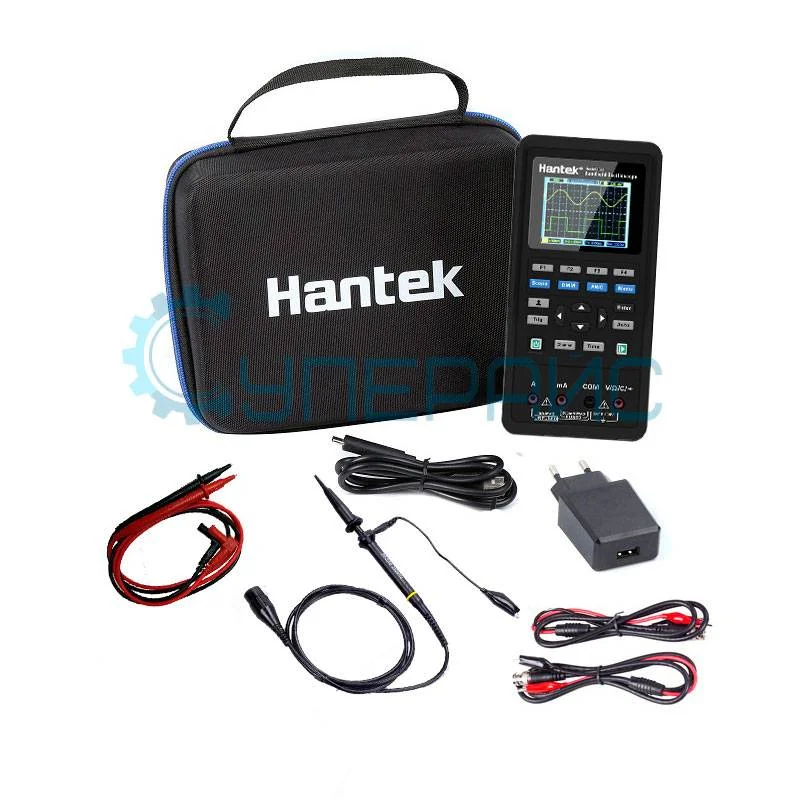

Комплектация
Комплектация
щуп для осциллографа – 1 шт
щуп для мультиметра – 1 шт
зажимы-крокодилы с BNC соединением – 2 шт
кабель USB – 1 шт
адаптер питания – 1 шт
чехол для хранения – 1 шт
руководство по эксплуатации – 1 шт
щуп для мультиметра – 1 шт
зажимы-крокодилы с BNC соединением – 2 шт
кабель USB – 1 шт
адаптер питания – 1 шт
чехол для хранения – 1 шт
руководство по эксплуатации – 1 шт
Описание Hantek 2D72
Обзорная таблица осциллографов Hantek
| Характеристики | 2D72 | 2C72 | 2D42 | 2C42 |
| Полоса пропускания, МГц | 70 МГц | 40 МГц | ||
| Количество каналов | 2 + DMM вход мультиметра + AWG вход генератора сигналов | 2 + DMM вход мультиметра | 2 + DMM вход мультиметра + AWG вход генератора сигналов | 2 + DMM вход мультиметра |
| Частота дискретизации на 1 канал | 250 МВыб/с | |||
| Вертикальное разрешение | 8 бит | |||
| Время нарастания фронта импульса | ≤ 5 нс | ≤ 8,75 нс | ||
| Генератор сигналов | есть | нет | есть | нет |
| Режим мультиметра | есть | |||
| Дисплей | TFT 2.8 дюймов 320 x 240, с регулировкой контраста | |||
| Аккумулятор | 2 Li-ion аккумулятора 2600 мА | |||

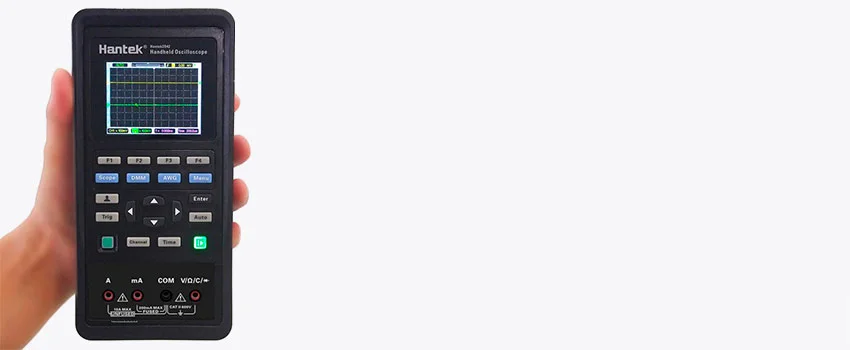

Hantek 2D72 - ручной прибор 3 в 1: двухканальный осциллограф 70 МГц, мультиметр и генератор сигналов в корпусе 199 х 98 х 40 мм весом 0,624 кг. Частота дискретизации 250 МВыб/с на канал и время нарастания ≤5 нс позволяют смотреть импульсные и цифровые сигналы, а мультиметр и генератор закрывают остальные задачи ремонта. Модель берут для выездного сервиса, лабораторий и обучения.
Обзор режимов Hantek 2D72
- Осциллограф: два канала, запуск по нарастающему, спадающему или обоим фронтам с источником CH1 или CH2, автоматическое измерение частоты и амплитуды, курсоры разности напряжений и времени.
- Мультиметр: напряжение, ток, сопротивление и проверка целостности цепи через отдельный щуп.
- Генератор: тестовые сигналы разной формы с регулировкой частоты и амплитуды.

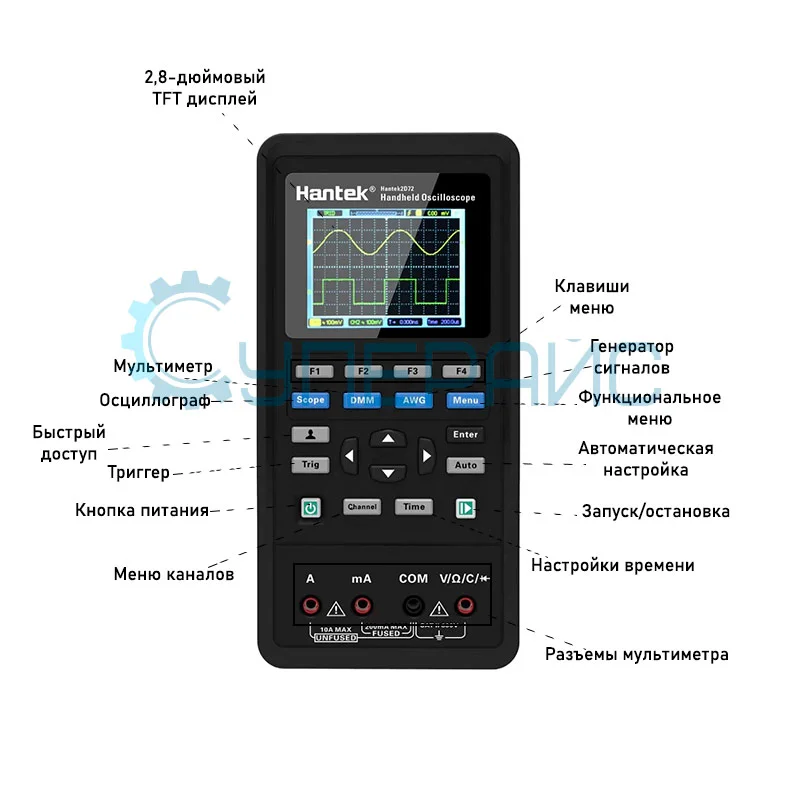

Режимы переключаются кнопками на передней панели, поэтому один прибор заменяет на столе три.
Характеристики осциллографа Hantek 2D72
- Чувствительность 10 мВ/дел-10 В/дел, развязка DC, AC, GND.
- Развёртка 5 нс/дел-500 с/дел с шагом 1-2-5.
- Вход 1 МОм ± 2 %, 25 ± 3 пФ, коэффициенты щупа 1X и 10X, максимальное входное напряжение 150 В.
- Ограничение полосы 20 МГц, низкочастотный отклик ≤10 Гц на входе BNC, точность усиления ±3 %.
- Память 6 Кб на канал, АЦП 8 бит, экран 2,8 дюйма с разрешением 320x240.
На что обратить внимание
С щупом в положении 1X полоса пропускания падает до 6 МГц, поэтому быстрые сигналы снимайте с коэффициентом 10X. Память 6 Кб на канал рассчитана на периодические сигналы, а не на долгую запись, функции сохранения осциллограмм нет. Рабочая температура 0-50 °C, влажность не выше 60 %.
В комплекте щуп для осциллографа, щуп для мультиметра, два зажима-крокодила с разъёмом BNC, USB-кабель, адаптер питания, чехол и руководство по эксплуатации.
Модель подойдёт мастерам по ремонту, радиолюбителям и студентам, которым нужен компактный двухканальный осциллограф с тестером и генератором в одном приборе.
Часто задаваемые вопросы
Какие режимы есть у прибора 2D72?
У 2D72 три режима: двухканальный осциллограф с полосой 70 МГц, мультиметр и генератор сигналов. Мультиметр измеряет напряжение, ток, сопротивление и проверяет целостность цепи, а генератор выдаёт тестовые сигналы разной формы с регулировкой частоты и амплитуды. Отсюда и обозначение 3 в 1: один ручной прибор вместо трёх на рабочем столе.
Почему с щупом 1X полоса осциллографа меньше 70 МГц?
При коэффициенте щупа 1X полоса пропускания уменьшается до 6 МГц, это указано в характеристиках модели. Щуп в режиме 1X вносит большую ёмкость и ограничивает частотный диапазон, поэтому импульсные и цифровые сигналы снимайте в положении 10X. Режим 1X удобен для слабых низкочастотных сигналов, где нужна максимальная чувствительность 10 мВ/дел.
Чем 2D72 отличается от 2C72 и 2D42?
От 2C72 модель отличается встроенным генератором сигналов, а от 2D42 более широкой полосой: 70 МГц против 40 МГц и время нарастания ≤5 нс против ≤8,75 нс. Остальное у моделей серии общее: два канала, 250 МВыб/с на канал, АЦП 8 бит, режим мультиметра и экран 2,8 дюйма с разрешением 320x240.
Какое напряжение можно измерять прибором 2D72?
Максимальное входное напряжение осциллографа составляет 150 В. Вертикальная чувствительность 10 мВ/дел-10 В/дел, вход 1 МОм ± 2 % с ёмкостью 25 ± 3 пФ, развязка DC, AC и GND. Для цепей с более высоким напряжением понадобится внешний высоковольтный делитель или дифференциальный пробник, рассчитанный на нужный уровень.
Документация и ПО Hantek 2D72
Название
Язык
Версия
Размер и тип
Руководство пользователя цифрового осциллографа Hantek 2D72
Язык:
Русский
Размер и тип:
1,01 МБ,
PDF
Инструкция по эксплуатации портативного осциллографа Hantek 2D72
Язык:
Английский
Версия:
V1.5
Размер и тип:
717 КБ,
PDF
Инструкция по эксплуатации цифрового осциллографа Hantek 2D72
Язык:
Английский
Версия:
V1.4
Размер и тип:
971 KБ,
PDF
Руководство пользователя цифрового осциллографа Hantek 2D72
Язык:
Английский
Размер и тип:
489 KБ,
PDF
Программное обеспечение для осциллографа-мультиметра Hantek 2D72
Язык:
Английский
Версия:
V1.1.13
Размер и тип:
8,37 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Видеообзоры Hantek 2D72
RUTUBE
YOUTUBE
Отзывы Hantek 2D72
Романенко Святослав
12.03.2021 07:57:27
Впечатления сугубо положительные, тем более за такую цену. В комплекте есть чехол, щупы пришли все те, что указаны на сайте. По габаритам конечно крупноват, чем обычный «народный» осцилл, но брать с собой можно. Интерфейс удобный и понятный. Посылка пришла курьером в день заказа. Менеджеры помогли определиться с выбором.
Alexander
26.03.2023 16:15:53
Впечатления от осциллографа: 1) качественные материалы корпуса, в руке держать удобно и приятно; 2) Честные параметры и богатый функционал (3 в одном - осциллограф, мультиметр, генератор сигналов); 3) Hantek 2D72 - рекомендуется для начинающих радиолюбителей, а также удобно взять с собой; 4) Большое значение имеет наличие фирменного чехла в комплекте, удобно хранить и перевозить; 5) Питание от литиевой батарейки на 2600мАч размера 18650 2 штуки (распространенный форм-фактор), что в будущем позволит найти и заменить аккумулятор в случае необходимости.
SUPEREYES.RU
27.03.2023 07:21:20
Alexander
Впечатления от осциллографа: 1) качественные материалы корпуса, в руке держать удобно и приятно; 2) Честные параметры и богатый функционал (3 в одном - осциллограф, мультиметр, генератор сигналов); 3) Hantek 2D72 - рекомендуется для начинающих радиолюбителей, а также удобно взять с собой; 4) Большое значение имеет наличие фирменного чехла в комплекте, удобно хранить и перевозить; 5) Питание от литиевой батарейки на 2600мАч размера 18650 2 штуки (распространенный форм-фактор), что в будущем позволит найти и заменить аккумулятор в случае необходимости.
Впечатления от осциллографа: 1) качественные материалы корпуса, в руке держать удобно и приятно; 2) Честные параметры и богатый функционал (3 в одном - осциллограф, мультиметр, генератор сигналов); 3) Hantek 2D72 - рекомендуется для начинающих радиолюбителей, а также удобно взять с собой; 4) Большое значение имеет наличие фирменного чехла в комплекте, удобно хранить и перевозить; 5) Питание от литиевой батарейки на 2600мАч размера 18650 2 штуки (распространенный форм-фактор), что в будущем позволит найти и заменить аккумулятор в случае необходимости.
Здравствуйте, Александр!
Благодарим вас за внимание к нашему магазину и за оставленный отзыв.
Спасибо, что делитесь своими впечатлениями и опытом использования осциллографа Hantek 2D72, это важно для нас и наших клиентов. Нам приятно, что вы активно пользуетесь прибором.
Александр, мы будем рады ещё не раз встретить вас на supereyes.ru, приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Александр Ефремов
27.03.2024 13:12:53
Мною был оформлен к приобретению портативный осциллограф Hantek 2D72 3в1 (2 канала, 70 Мгц) в город Новосибирск. Оперативно отправили товар доставкой СДЭК. Посылка пришла быстро, что очень порадовало. Данный осциллограф качественный и удобный в использовании, мечта любого электронщика. Спасибо персоналу магазина Суперайс за высокое качество обслуживания клиентов. Рекомендую к сотрудничеству с компанией Суперайс!
SUPEREYES.RU
28.03.2024 06:19:22
Мною был оформлен к приобретению портативный осциллограф Hantek 2D72 3в1 (2 канала, 70 Мгц) в город Новосибирск. Оперативно отправили товар доставкой СДЭК. Посылка пришла быстро, что очень порадовало. Данный осциллограф качественный и удобный в использовании, мечта любого электронщика. Спасибо персоналу магазина Суперайс за высокое качество обслуживания клиентов. Рекомендую к сотрудничеству с компанией Суперайс!
Александр, добрый день!
Благодарим вас за положительный отзыв и за сотрудничество с нашей компанией. Мы рады, что вам понравилось качество товара и наша доставка. Это подтверждает, что мы на верном пути и стараемся для удобства наших клиентов.
Спасибо за рекомендацию и доверие к нам. Желаем вам успехов в ваших проектах и будущих покупках!
С уважением, администрация магазина Суперайс
Показать больше
Показать меньше
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19621
Модель (серия):
UTG1022X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21641
Модель (серия):
DGE2035
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
125
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 710 руб.
-15%
20 153 руб.
Добавить в избранное
Артикул (код товара):
5984
Модель (серия):
EBC-A40L
Производитель:
ZKETECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
5
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
180
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4819
Модель (серия):
DSO8202E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
31378
Модель (серия):
2C53T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19369
Модель (серия):
DPOX180H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
180
Вид:
Карманный
Кол-во цифровых каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Ранее просмотренные Вами
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
25114
Модель (серия):
MSO7054
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
10000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22786
Модель (серия):
MSO21BL
Производитель:
VIMU
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
12
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Глубина памяти на канал:
32 Мб
Добавить в избранное
Артикул (код товара):
10114
Модель (серия):
MT-100
Производитель:
HandsKit
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
70
Тип:
газовый
Регулировка температуры:
Нет
Возм. смены жала:
да
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

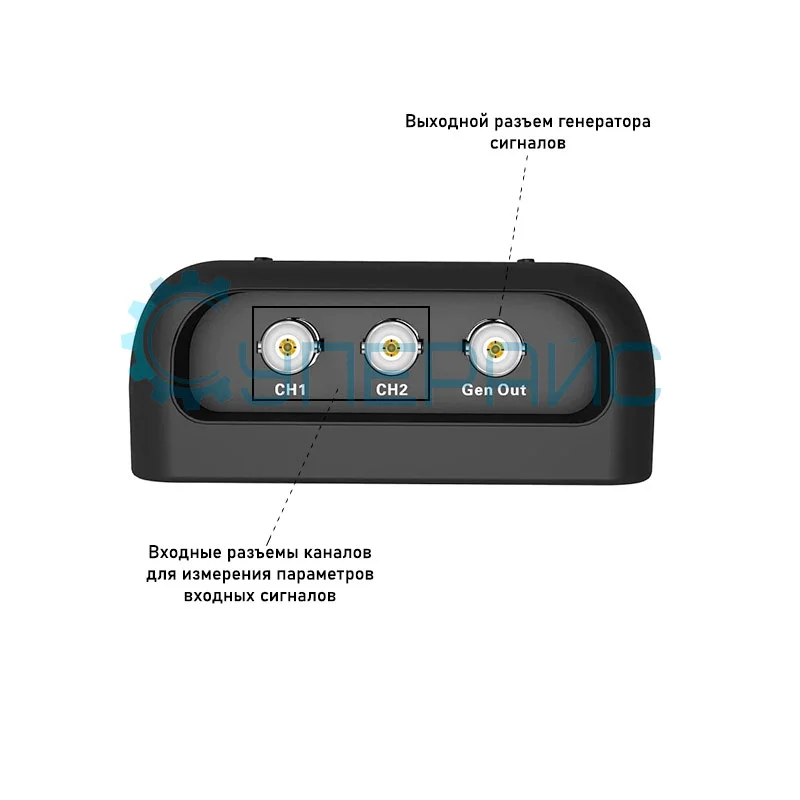

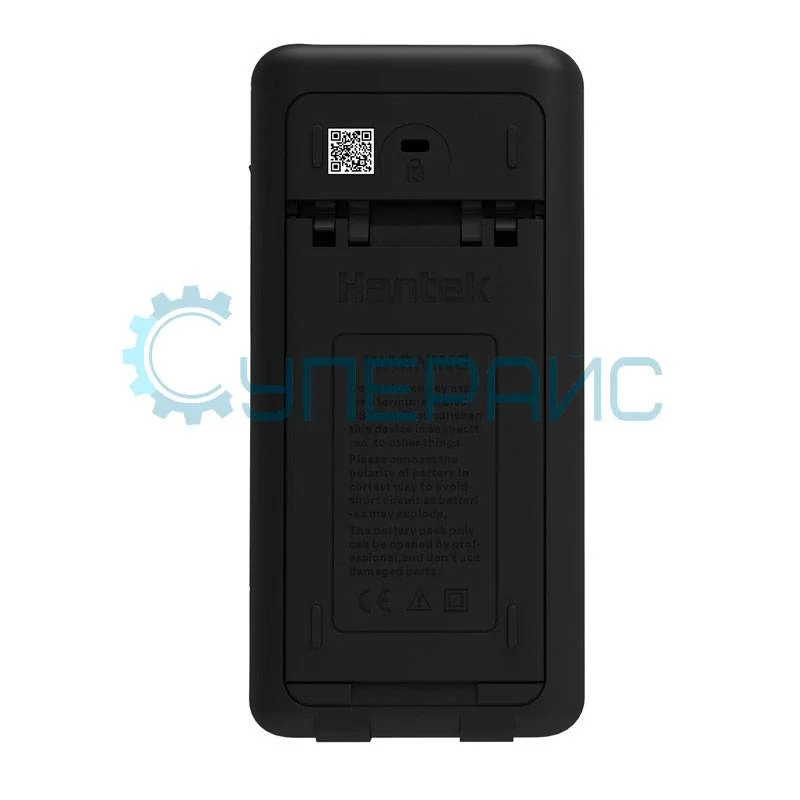

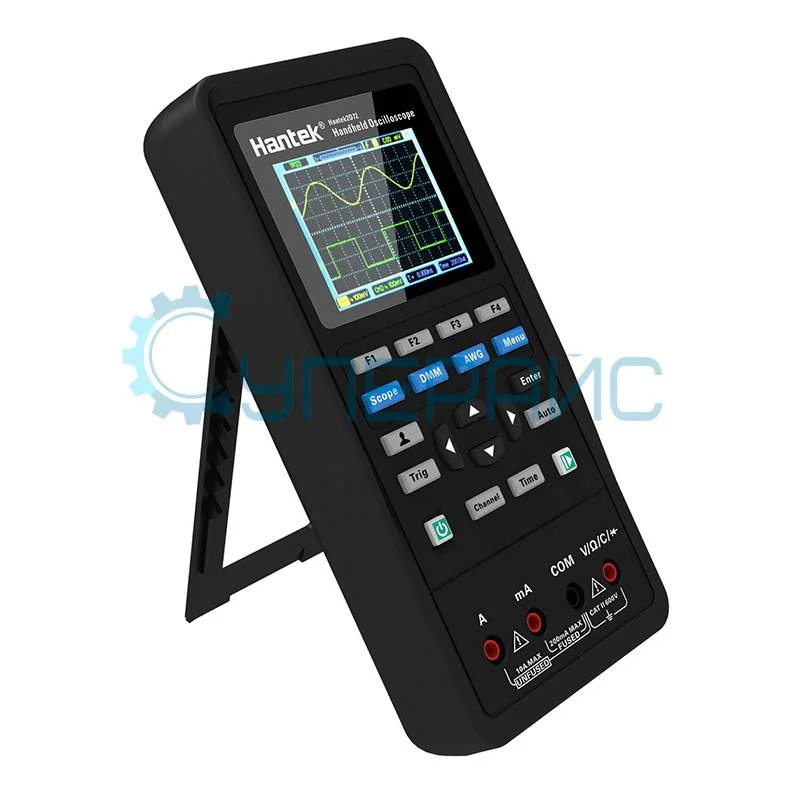

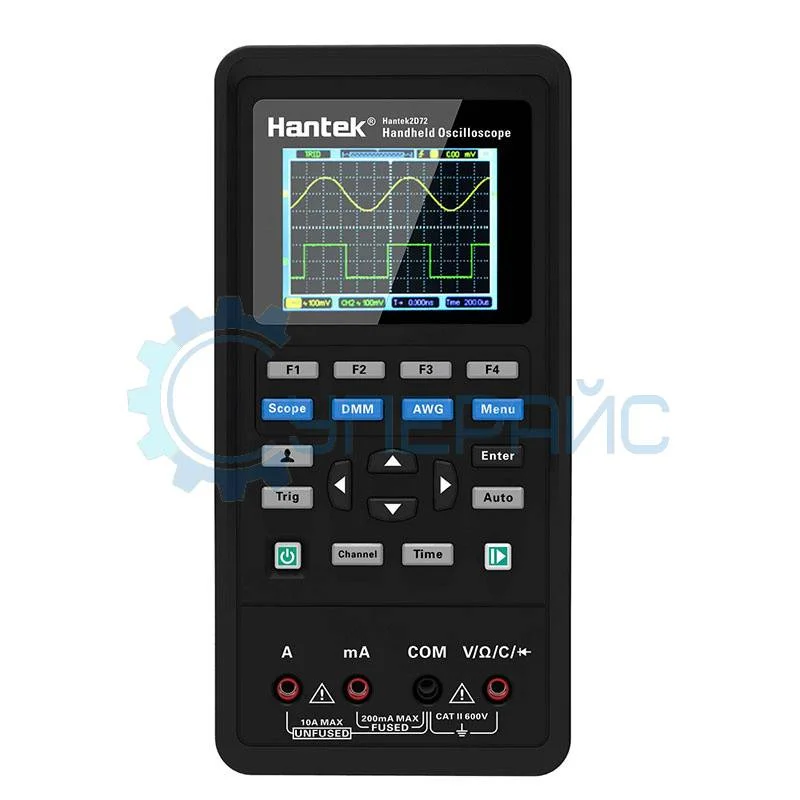

Артикул (код товара):
4097
Модель (серия):
2D72
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Благодарственные письма
