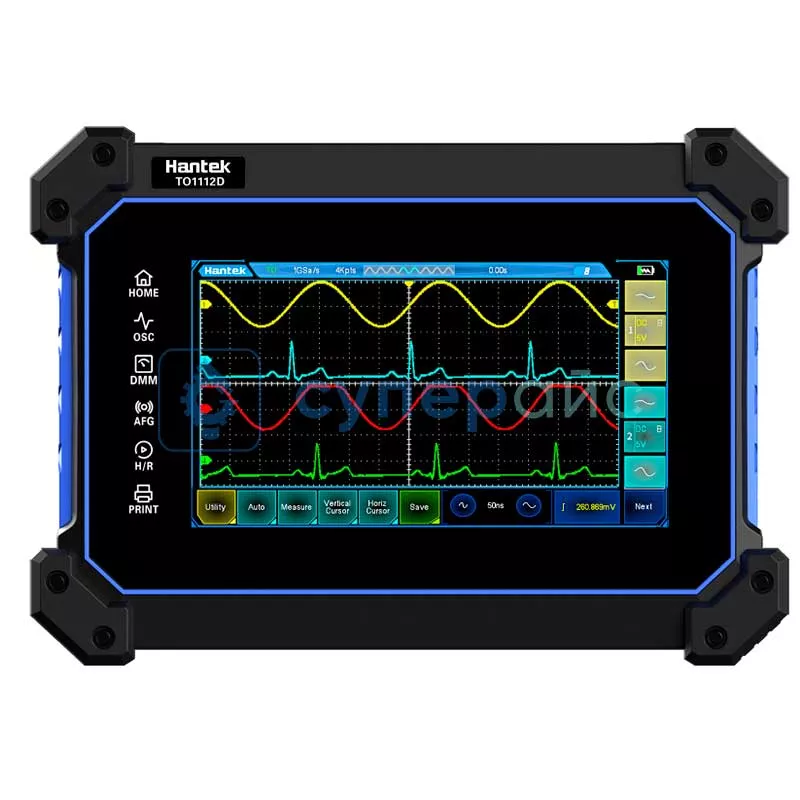

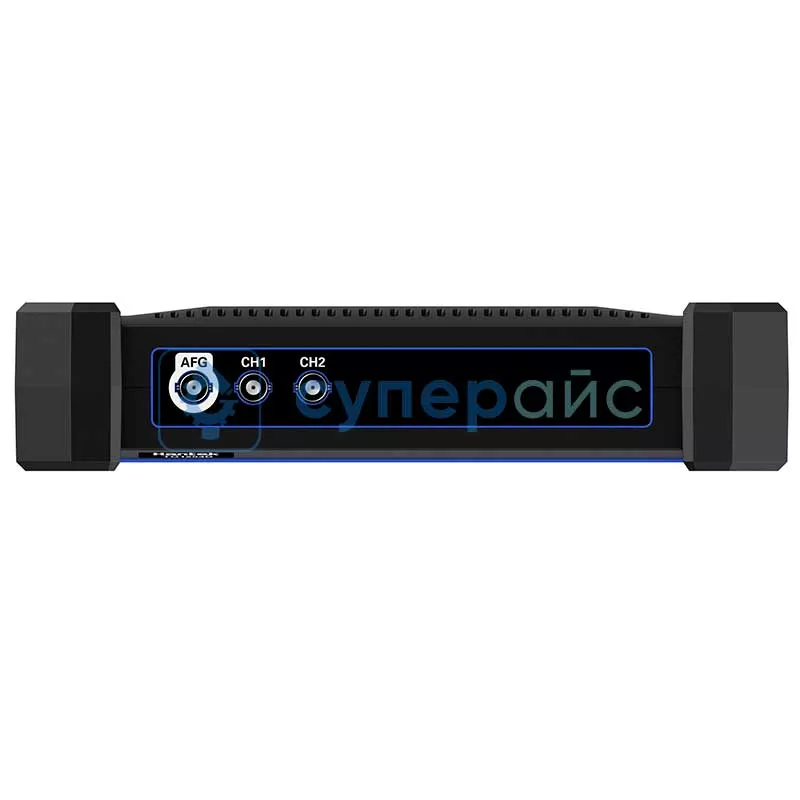

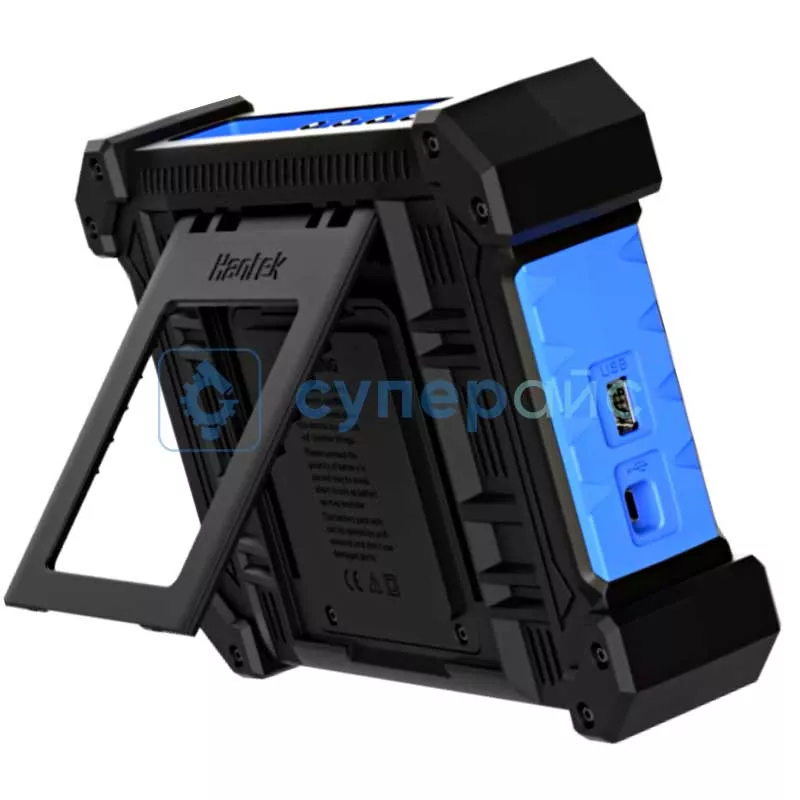

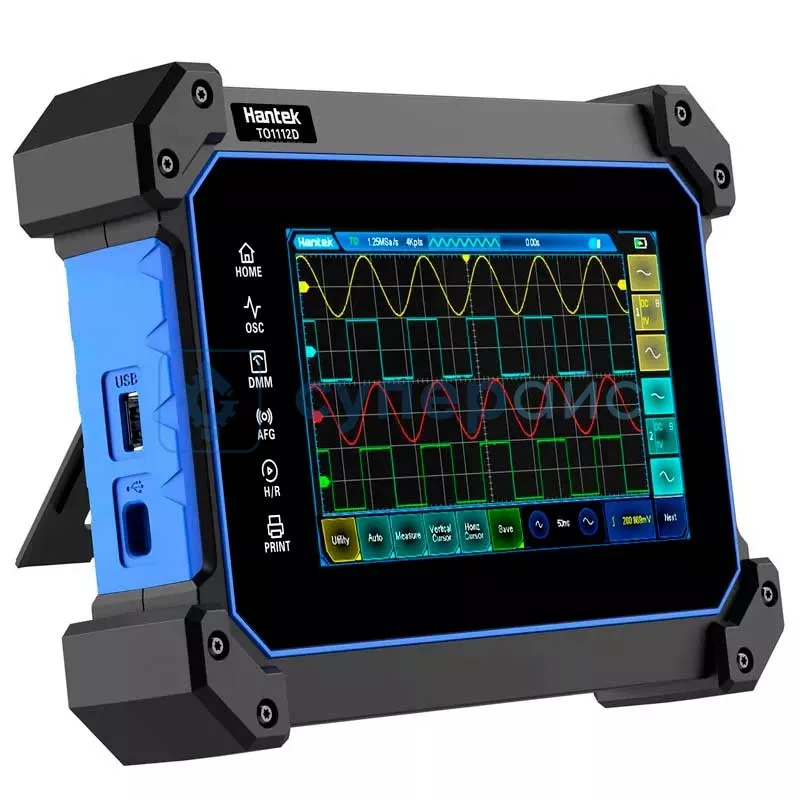

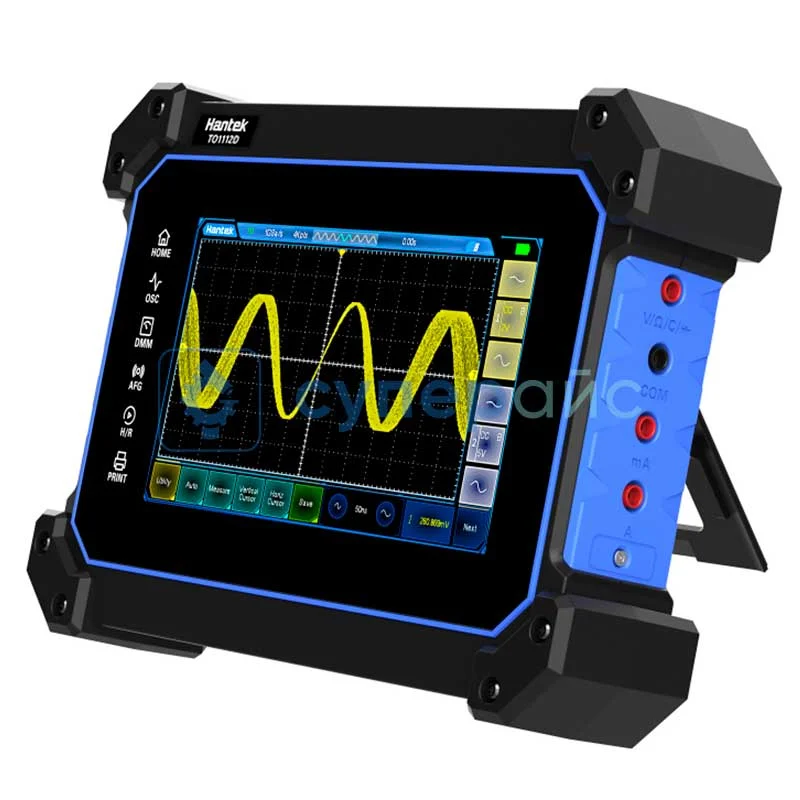

Портативный двухканальный осциллограф Hantek TO1112D
20 660 ₽
20 660 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
18780
Модель (серия)
TO1112D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek TO1112D
Артикул (код товара)
18780
Модель (серия)
TO1112D
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Hantek TO1112D
Технические характеристики Hantek TO1112D
| Серия | TO1112 |
| Полоса пропускания | 110 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 250 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 100 ppm |
| Интерполяция формы волны | sin (х) / х |
| Глубина памяти | 8 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
одиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 В / дел на входе BNC |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
± 1 В макс. (100 мВ/дел) ± 10 В макс. (1 В/дел) ± 50 В макс. (10 В/дел) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц |
| Изоляция между каналами | 40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Режимы сбора | нормальный и пиковый: одновременный сбор всех каналов |
| усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256. | |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 4 деления от центра экрана |
| Чувствительность триггера |
± 0,87 дел (2 мВ / дел) ± 0,78 дел (5 мВ / дел) ± 0,69 дел (10 мВ / дел) ± 0,52 дел (20 мВ / дел) ± 0,47 дел (50 мВ / дел) ± 0,26 дел (100 мВ / дел) ± 0,26 дел (200 мВ / дел) ± 0,47 дел (500 мВ / дел) ± 0,26 дел (1 В / дел) ± 0,26 дел (2 В / дел) ± 0,26 дел (5 В / дел) ± 0,26 дел (10 В / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, !=, = |
| отрицательная полярность импульса >, <, !=, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i |
| Источник запуска | CH1, CH2 |
| Синхронизация | по строке сканирования, номеру строки, нечетному полю, четному полю, всем полям |
| Запуск по наклону | |
| Режим запуска | нарастающий наклон >, <, !=, = |
| спадающий наклон >, <, !=, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX) |
| Автоматическое измерение | частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров |
| Математические операции | |
| Источник запуска | CH1, CH2 |
| Операторы | ＋、－、×、/、БПФ |
| БПФ | точка: 1024 |
| окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина | |
| отображение: показать один или показать все | |
| вертикальное разрешение: дБ, VRms | |
| Режим генератора сигналов произвольной формы | |
| Полоса пропускания |
синусоидальный сигнал: 0,1 Гц - 25 МГц прямоугольный сигнал: 0,1 Гц - 10 МГц треугольный сигнал: 0,1 Гц - 1 МГц сигнал произвольной формы: 0,1 Гц - 10 МГц |
| Пропускная способность шума | > 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Диапазон выходной амплитуды | ± 1,5 В (50 Ом) ± 3 В (высокий импеданс) |
| Разрешение по частоте | 0,10% |
| Канал | 1 |
| Вертикальное разрешение | 12 бит |
| Выходной импеданс | 50 Ом |
| Режим мультиметра | |
| Максимальное разрешение | 4000 отсчетов |
| Максимальное напряжение на входе | AC: 600 В, DC: 600 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе | AC: 10 A, DC: 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока |
400,00 мВ ± (1% +2), разрешение 100 мкВ 4,000 В ± (1% +2), разрешение 1 мВ 40,00 В ± (1% +2), разрешение 10 мВ 400,0 В ± (1% +2), разрешение 100 мВ 600,0 В ± (1% + 2), разрешение 1 В защита от перегрузки: 400 мВ: 250 В |
| Напряжение переменного тока |
4,000 В ± (1,2% + 5), разрешение 1 мВ 40,00 В ± (1,2% + 5), разрешение 10 мВ 400,0 В ± (1,2% + 5), разрешение 100 мВ 600,0 В ± (1,5% + 5), разрешение 1 В частота: 40 Гц ~ 400 Гц частота 400 В и 600 В: 40 Гц ~ 100 Гц |
| Постоянный ток |
40,00 мА ± (1% + 2), разрешение 10 мкА 200,0 мА ± (1,5% + 2), разрешение 100 мкА 4,000 А ± (1,8% + 2), разрешение 1 мА 10,00 А ± (3% + 2), разрешение 10 мА защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Переменный ток |
40,00 мА ± (1,3% + 2), разрешение 10 мкА 400,0 мА ± (1,8% + 2), разрешение 100 мкА 4,000 А ± (2% + 3), разрешение 1 мА 10,00 А ± (3% + 5), разрешение 10 мА частота: 40 Гц ~ 400 Гц; предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Сопротивление |
400,0 Ом ± (1% + 3), разрешение 0,1 Ом 4,000 КОм ± (1,2% + 5), разрешение 1 Ом 60,00 КОм ± (1,2% + 5), разрешение 10 Ом 400,0 КОм ± (1,2% + 5), разрешение 100 Ом 4,000 МОм ± (1,2% + 5), разрешение 1 кОм 40,00 МОм ± (1,5% ± 3), разрешение 10 кОм защита от перегрузки: 220 Vrms |
| Емкость |
40,00 нФ ± (3% + 5), разрешение 10 пФ 400,0 нФ ± (3% + 5), разрешение 100 пФ 4,000 мкФ ± (3% + 5), разрешение 1 нФ 40,00 мкФ ± (3% + 5), разрешение 10 нФ 100,0 мкФ ± (3% + 5), разрешение 100 нФ защита от перегрузки: 220 Vrms |
| Тест диодов | 0 В - 1,0 В |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, разрешение 800x480 точек |
| Яркость дисплея | регулируемая |
| Интерфейс | USB-хост, USB-устройство, USB Type-C |
| Функция быстрой зарядки | есть |
| Аккумулятор | литиевые 2 батареи по 3,7 В 2600 мАч |
| Питание | 100-240 В, 50-60 Гц |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 248 х 176 х 54 мм |
| Вес | 1,2 кг |
| Габариты упаковки | 305 x 235 x 100 мм |
| Вес брутто | 1,9 кг |

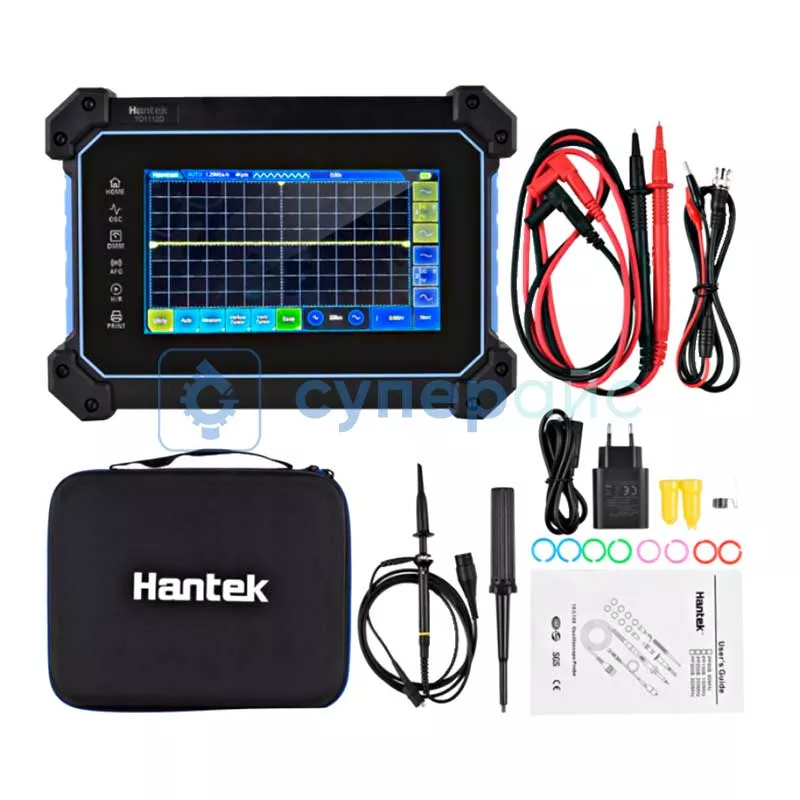

| Комплектация |
планшетный осциллограф Hantek TO1112D - 1 шт щупы для осциллографа - 1 шт щупы HT324 - 1 шт щуп для мультиметра - 1 шт блок питания - 1 шт USB Type-C кабель - 1 шт сумка - 1 шт |
Сравнительная таблица портативных осциллографов Hantek серии TO1112
| Характеристики | TO1112 | TO1112C | TO1112D |
| Серия | TO1112 | ||
| Полоса пропускания | 110 МГц | ||
| Количество каналов | 2 | ||
| Максимальная частота дискретизации в реальном времени | 250 МВыб/с | ||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х | ||
| Максимальное входное напряжение | ± 300 Vrms (10X) | ||
| Режим мультиметра | Нет | Есть | Есть |
| Режим генератора сигналов | Нет | Нет | Есть |
Портативный двухканальный осциллограф Hantek TO1112D: мощность в компактном корпусе
Осциллограф Hantek TO1112D — это планшетное устройство для профессионального анализа сигналов, объединяющее функции осциллографа, генератора и мультиметра. С его помощью можно диагностировать электронные схемы, тестировать оборудование и проводить точные измерения в полевых условиях, лабораториях или на производстве. Благодаря портативному дизайну (1,2 кг) и большому 7-дюймовому экрану с разрешением 800×480 точек, прибор подходит для мобильного использования без потери функциональности.
Основные особенности
Осциллограф поддерживает два канала с полосой пропускания 110 МГц и частотой дискретизации 250 МВыб/с, что позволяет анализировать высокоскоростные сигналы, включая импульсные помехи или цифровые шины. Встроенный генератор генерирует синусоидальные, прямоугольные, пилообразные и произвольные сигналы с частотой до 25 МГц, а мультиметр измеряет напряжение, ток, сопротивление и емкость с точностью до 0,1%.
Глубина памяти 8 Мб на канал обеспечивает запись длительных процессов, а режимы синхронизации (авто, нормальный, однократный) и триггеры по фронту/наклону помогают захватывать даже кратковременные события. Например, при диагностике импульсного блока питания можно зафиксировать момент скачка напряжения или сбоя в работе ШИМ-контроллера.
Технические преимущества
- Высокое разрешение экрана — детализация сигналов и спектров для точной интерпретации данных.
- Многофункциональный мультиметр — измеряет постоянное/переменное напряжение до 600 В, ток до 10 А, емкость до 100 мкФ.
- Генератор сигналов с вертикальным разрешением 12 бит — создает тестовые волны для проверки фильтров, усилителей, АЦП.
- Продолжительная автономность — два аккумулятора по 2600 мА·ч обеспечивают до 5 часов работы.
Сенсорный интерфейс упрощает настройку параметров: масштабирование графиков, выбор режимов измерений или управление генератором выполняется в несколько касаний.
Применение осциллографа
- Ремонт электроники — поиск неисправностей в материнских платах, источниках питания, аудиоаппаратуре.
- Промышленный контроль — мониторинг сигналов датчиков, проверка работы PLC-контроллеров.
- Образовательные проекты — изучение основ электроники, демонстрация принципов Фурье-анализа.
- Разработка устройств — тестирование прототипов, отладка цифровых интерфейсов (I2C, SPI).
Пример: при настройке аудиоусилителя генератор подает тестовый сигнал, а осциллограф фиксирует искажения на выходе. Мультиметр одновременно проверяет потребляемый ток, исключая перегрузки.
Hantek TO1112D — это цифровой прибор для инженеров и техников, которым нужен универсальный инструмент в поле или лаборатории. Его сочетание портативности, двухканального анализа и встроенных измерительных функций делает его незаменимым для задач, где важны скорость и точность.
Документация и ПО Hantek TO1112D
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии TO1000
Язык:
Русский
Размер и тип:
716 КБ,
PDF
Краткое руководство пользователя Hantek TO1112D
Язык:
Английский
Размер и тип:
628 КБ,
PDF
Руководство пользователя Hantek TO1112D
Язык:
Английский
Размер и тип:
1,54 МБ,
PDF
Руководство по программированию Hantek TO1112D
Язык:
Английский
Размер и тип:
755 КБ,
PDF
Программное обеспечение для Hantek TO1112D
Язык:
Английский
Размер и тип:
449 МБ,
RAR
RAR
Показать больше
Показать меньше
