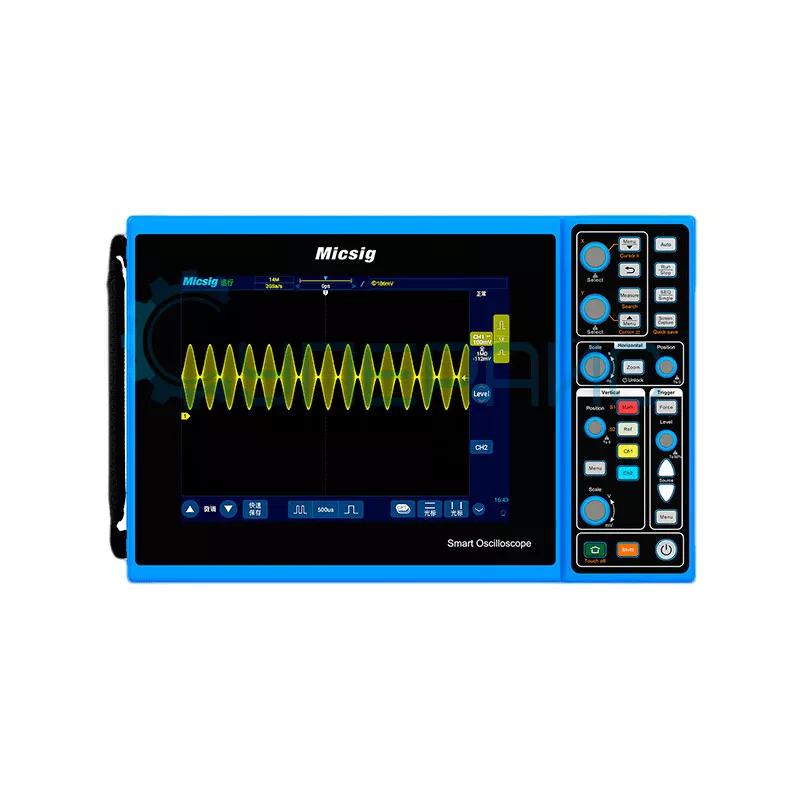

Портативный осциллограф Micsig STO2202C
Код товара: 17003
Гарантия 12 месяцев
Официальный дилер Micsig в России
О товаре Поддержка последовательного запуска и декодирования
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Поддержка последовательного запуска и декодирования
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 МВыб/с
Технические характеристики Micsig STO2202C
| Серия | STO2000C |
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Время нарастания фронта импульса | ≤ 1,75 нс |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб/с |
| Максимальная глубина записи | 280 Мб |
| Максимальная скорость захвата формы волны | 270 000 сиг/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс/дел - 1 кс/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц, высокие и низкие частоты |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 % параллельно с 17,5 пФ ± 1 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2 % |
| Вертикальная развёртка |
1 мВ/дел - 10 в/дел (1 МОм) 1 мВ/дел - 1 в/дел (500 Ом) |
| Диапазон смещения | ± 2,5 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC, HF фильтр, LF фильтр, подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту или любой другой наклон на входе любого канала |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с |
| Запуск по видео сигналу | |
| Условие запуска | Срабатывание видеосигналов зависит различных форматов видео |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P и другие |
| Запуск по истечении времени | |
| Условие запуска | срабатывает, когда уровень триггера выше или ниже длительности и достигает установленного времени |
| Запуск по наклону | |
| Условие запуска | срабатывание с одного уровня на другой соответствует заданному временному условию |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск на N-м восходящем / нисходящим фронте формы сигнала |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения |
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Источник питания | |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 48 Вт |
| Max напряжение и ток | 12 В DC, 4 А |
| Батарея | 7,4 В, 7500 мАч |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |

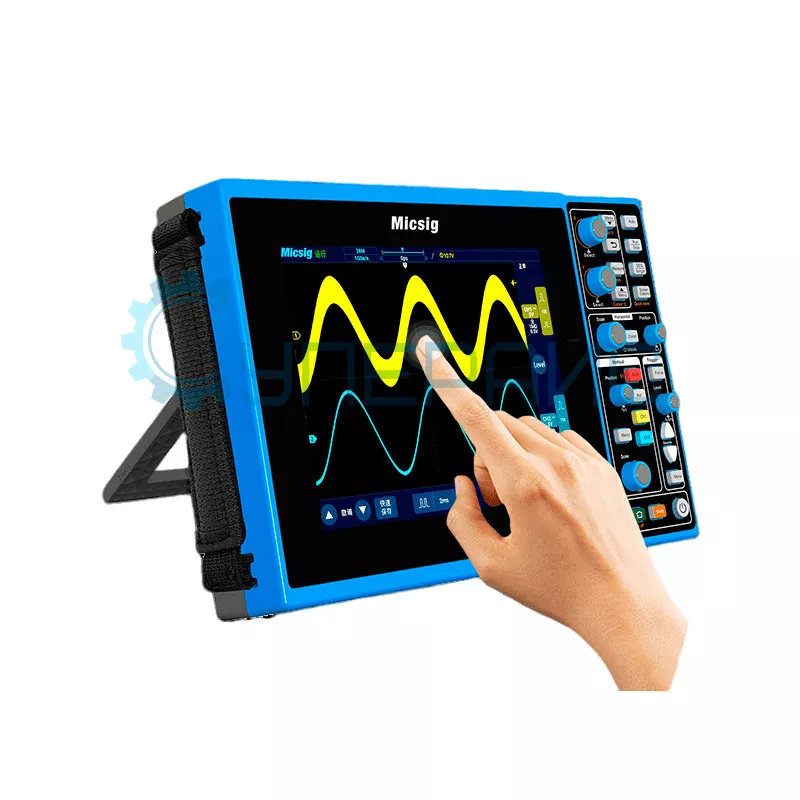

| Способ управления устройством | сенсорный экран |
| Язык интерфейса | английский, китайский, немецкий и др. |
| Интерфейс передачи данных | Wi-Fi, USB 2.0, micro USB, HDMI |
| Декодирование протоколов | UART, LIN, CAN, SPI, I²C, ARINC-429, MIL-STD-1553B |
| Встроенная память | 8 ГБ |
| Рабочая среда | температура: 0 - 45 ℃ влажность: 5 - 85 %, 25 ℃ |
| Температура хранения |
температура: -40 - 60 ℃ влажность: 5 - 90 %, 25 ℃ |
| Рабочая высота | 0 - 3000 м |
| Габариты | 280 х 180 х 50 мм |
| Вес | 1600 г |
| Комплектация | портативный осциллограф Micsig STO2202C - 1 шт |
|
щуп пробник 10x - 1 шт батарея Li-ion - 1 шт шина последовательного декодирования - 1 шт адаптер питания - 1 шт шнур питания - 1 шт |
|

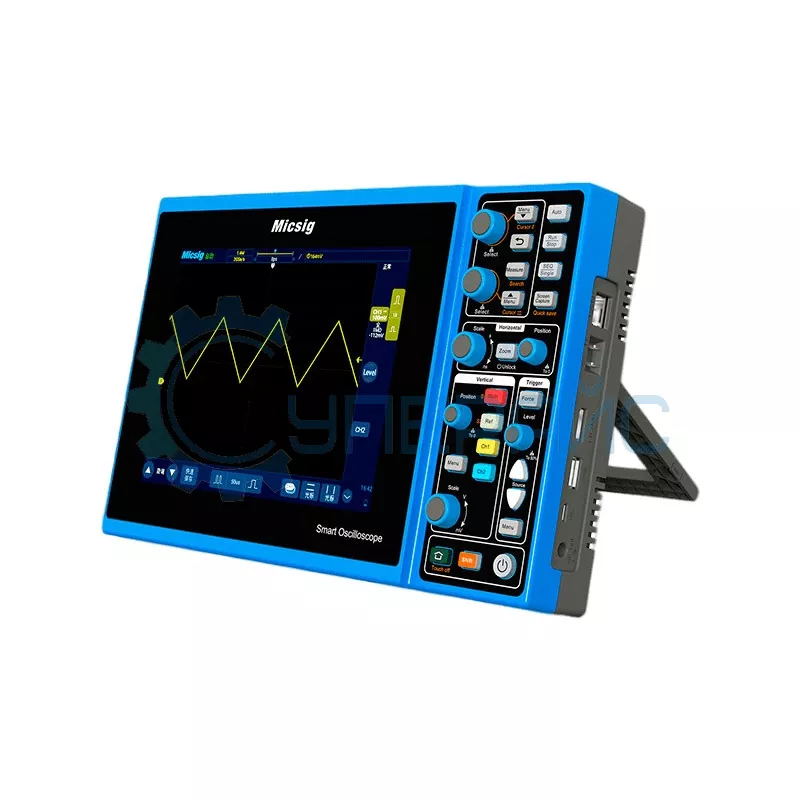

Планшетный осциллограф Micsig
Двухканальный планшетный осциллограф с частотой 200 МГц Micsig STO2202C предоставляет возможность анализа разнообразных сигналов в протоколах SPI, LIN, UART, CAN и других. Глубина записи 280 Мб позволяет подробно исследовать сигналы, а благодаря высокой производительности и компактному дизайну, он станет главным помощником в вашей работе.
Преимущества модели
Ручной осциллограф на 200 МГц и 2 канала Micsig STO2202C — передовое решение для измерения и анализа сигналов в разных областях: от электроники до автомобильной диагностики. Двухканальная конфигурация с частотой полосы пропускания 200 МГц обеспечивает точность измерений, позволяя проводить проверки с высокой детализацией.
Micsig STO2202C оборудован интерфейсами передачи данных Wi-Fi, USB 2.0, micro USB, HDMI. Это расширяет спектр возможностей в документировании результатов исследований разных типов сигналов. Простота подключения с интуитивным интерфейсом позволяют быстро настраивать осциллограф для работы с разнообразными устройствами.
Преимущества прибора:
- компактный портативный дизайн позволяет использовать его на выезде для мобильной диагностики и отладки буквально «в поле»;
- возможность одновременного наблюдения за двумя источниками сигналов упрощает сравнительный анализ;
- режим записи осциллограммы на встроенную память объёмом 8 Гб позволяет фиксировать интересующие моменты;
- инженеры или электронщики найдут в Micsig STO2202C надёжного помощника при разработке и отладке электронных устройств;
- этот прибор оптимально подходит для диагностирования в автомобильной отрасли, промышленной автоматизации и других областях.
Micsig STO2202C — это инструмент, показывающий высокую точность и глубокий анализ. Благодаря его многофункциональности с удобством использования, он станет надёжным помощником в решении задач по тестированию и отладке электроники или электроприборов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
